Výrobce Solar Edege poskytuje podrobné informace o tom, jak připojit více měničů s různými možnostmi na odkazu: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Fyzické spojení mezi Reduxi a měničem

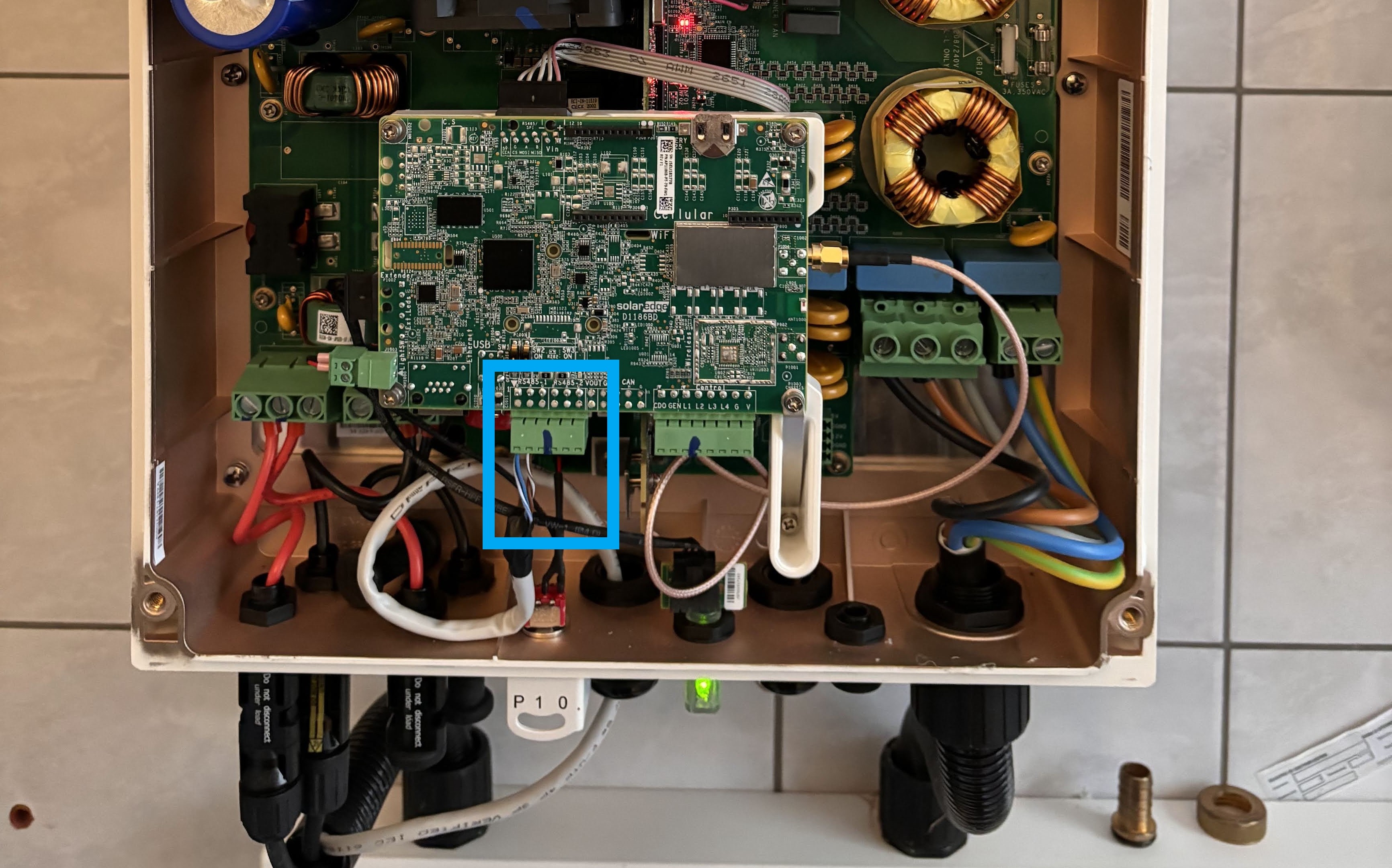

Připojte ovladač Reduxi ke kontaktům na obvodu měniče, jak je znázorněno na obrázku níže:

2. BUS (sériový) připojení konfigurace pro master a slave měniče

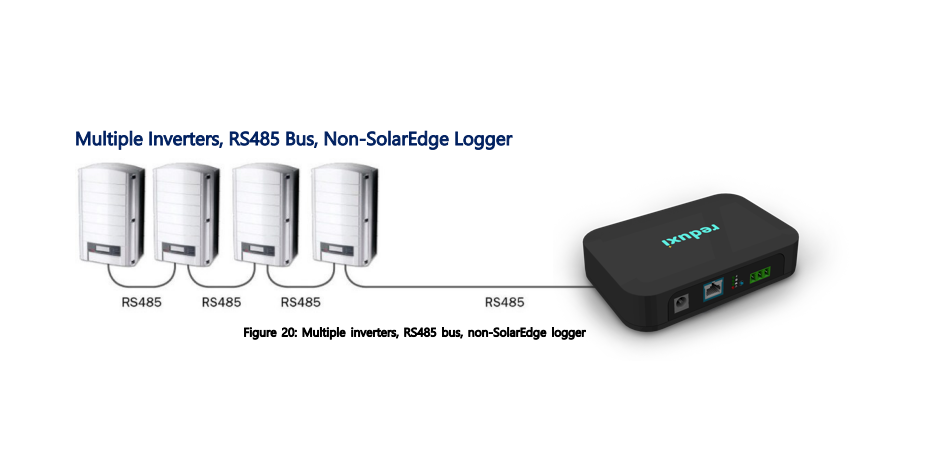

Tento příklad je uveden pro zjednodušení uživatelské zkušenosti s tím, jak vytvořit sériové spojení mezi různými měniči, kde jeden funguje jako master a ostatní jako slave a

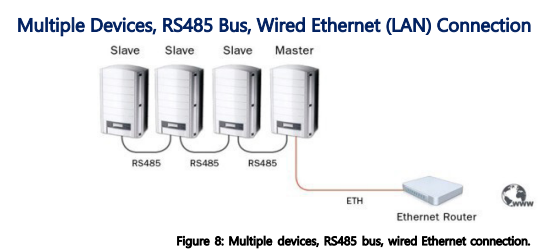

Obrázek níže zobrazuje jedno připojení BUS s RS485 z slave na master, který je sekundárně připojen k internetu.

2.1 Nastavení pro podřízená zařízení

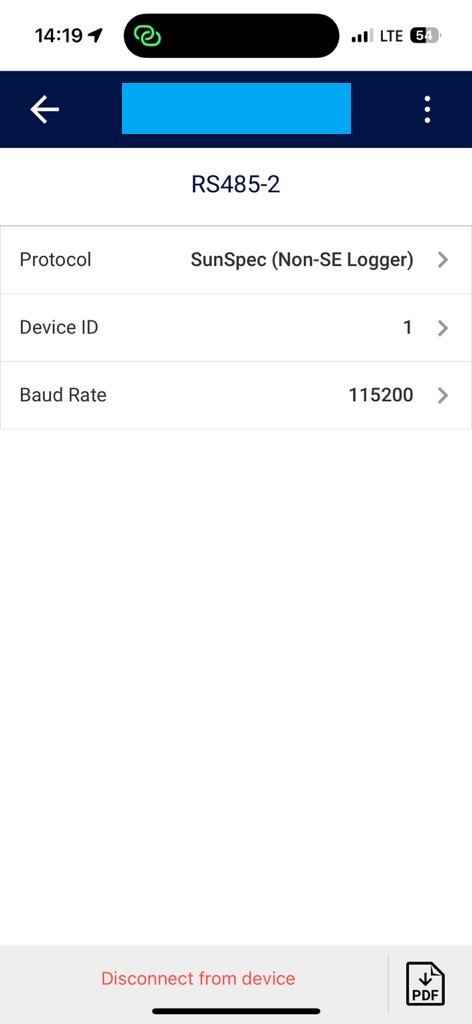

Jakmile jsou navázána fyzická spojení, musí být definovány adresy pro salve. Následující obrázky poskytují pokyny pro nastavení adresy Salve:

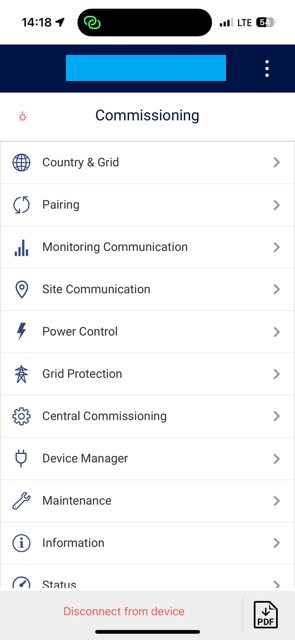

• Otevřete rozhraní měniče

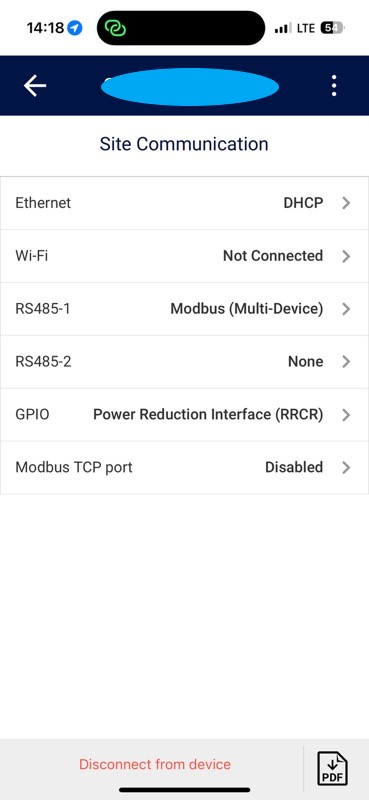

• Otevřená komunikace na webu

• Otevřete RS485-2

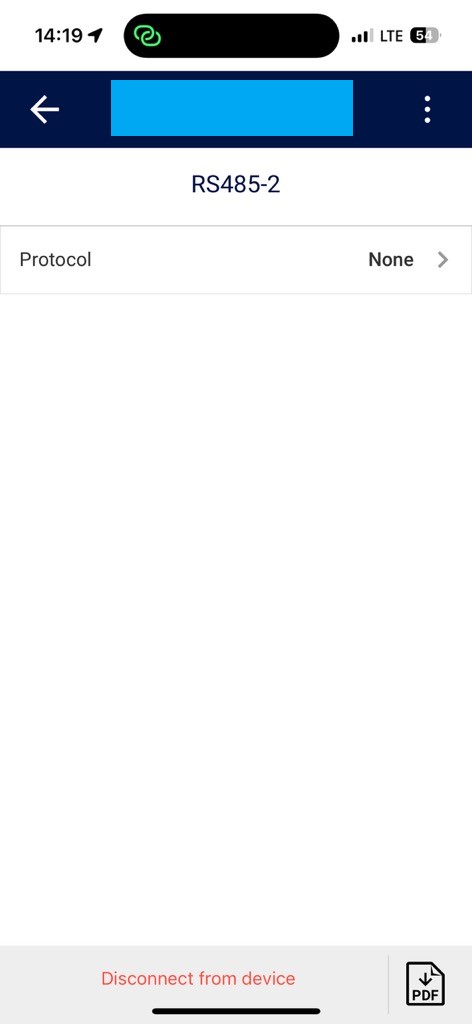

• Otevřete protokol

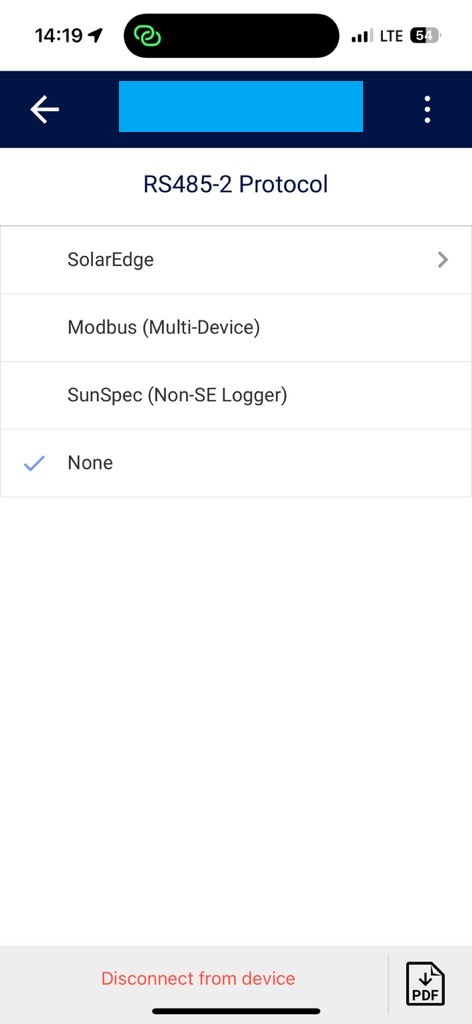

• Vyberte SunSpec (Non-SE logger a definujte ID zařízení

3. Připojení pro střídač Master k řídicí jednotce Reduxi přes TCP

Jak připojit hlavní invertor přes Modbsu TCP s definovanou IP adresou k ovladači Reduxi, postupujte podle odkazu: Konfigurace SolarEdge Master.

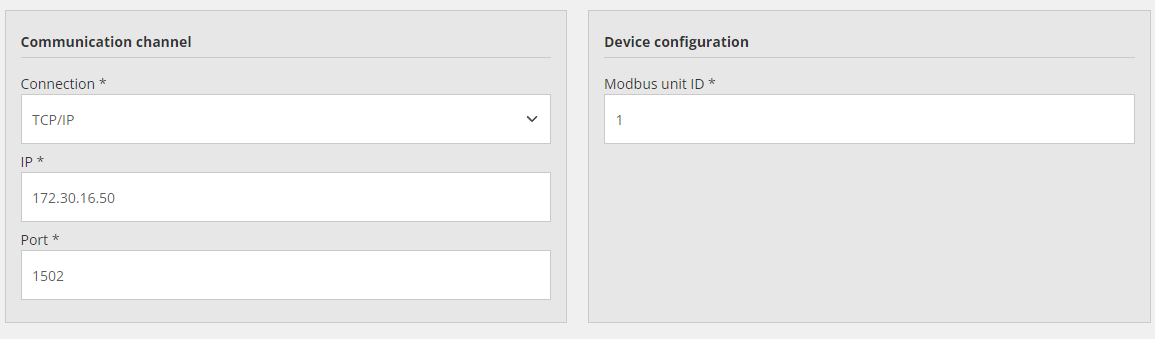

Obrázek příkladu nastavení Modbus TCP na místě regulátoru Reduxi:

4. Připojení pro střídač Master k řídicí jednotce Reduxi přes RTU.

Spojení z Master střídače s regulátorem Reduxi je možné vytvořit také přes sériové připojení (Modbus RTU).

Konfigurace pomocných střídačů je stejná jako v bodě 2.1 Nastavení pro podřízená zařízení.

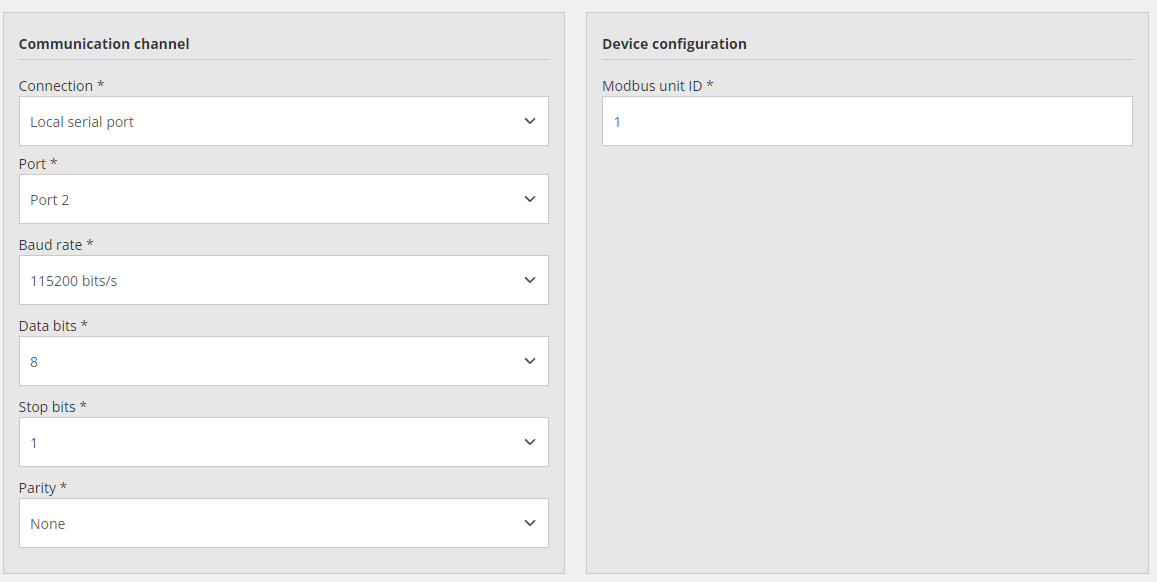

Obrázek příkladu nastavení Modbus RTU na místě regulátoru Reduxi:

Další informace o konfiguraci zařízení v Reduxi naleznete zde: Reduxi Configurator

Další informace o tom, jak používat cloudovou aplikaci pro Reduxi, naleznete zde: Reduxi Cloud
