Jak připojit elektroměr Carlo Gavazzi EM300/ET300 k Reduxi controlleru
Připojte elektroměr Carlo Gavazzi EM300/ET300 k Reduxi Controller.
Textový popis tohoto obrázku

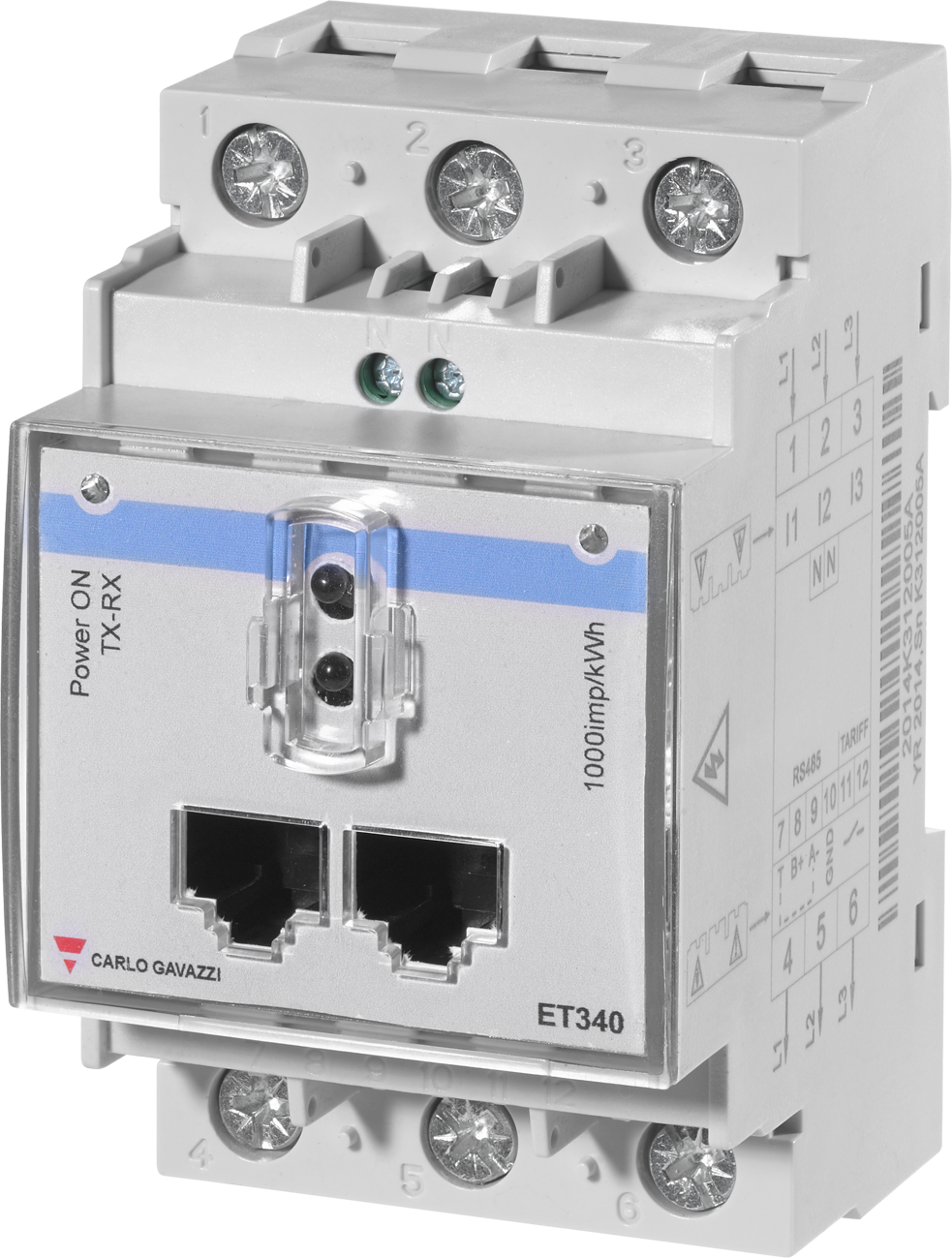

Fotografie světle šedého elektroměru na DIN lištu, produktový snímek na bílém pozadí, pohled mírně shora a zleva. Na přední straně je vytištěno: 'CARLO GAVAZZI' s červeným trojúhelníkovým logem, model 'ET340', popisky LED 'Power' a 'TX' (částečně oříznuté), '1000imp/kWh', modrý pruh přes horní část přední strany, průhledné plastové optické okénko LED a dvě zdířky ve stylu RJ45. Horní svorkovnice se třemi šroubovými svorkami očíslovanými 1, 2, 3 a dvěma malými šrouby se zeleným kroužkem označenými N a N. Spodní svorkovnice se třemi šroubovými svorkami očíslovanými 4, 5, 6 a malými čísly 7 až 12 nad nimi. Boční štítek se schématem zapojení: šipky L1, L2, L3 nad svorkami 1, 2, 3; I1, I2, I3 a N N; svorky RS485 7, 8, 9, 10 s označením 'T', 'B+', 'A-', 'GND'; svorky TARIFF 11, 12 se symbolem spínače; svorky 4, 5, 6 se šipkami L1, L2, L3. Na boku je čárový kód se svislým textem '2005A', 'K312005A' a '2014 K3...'. Spodní třetina obrázku je prázdná bílá plocha.
1 Technická dokumentace
Dokumenty výrobce k řadám Carlo Gavazzi EM300 a ET300 (EM330, EM340, ET330, ET340):
- EM300 Series and ET300 Series Communication Protocol – Parametry Modbus RTU, funkční kódy a tabulky registrů.
- Communication protocol (Carlo Gavazzi Sweden) – Pokyny na webové stránce výrobce, jak byly odkazovány v dřívější verzi tohoto návodu.
- EM330 instruction manual – Schémata zapojení a nabídka parametrů.
- ET340 instruction manual – Schémata zapojení a nabídka parametrů.
- ET340 datasheet – Specifikace ET340.
2 Potřebné vybavení
- Elektroměr řady Carlo Gavazzi EM300 nebo ET300 s rozhraním Modbus RS485, instalovaný kvalifikovaným elektrikářem
- Kabel RS485
- Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Připojení a konfigurace elektroměru
Pokyny k připojení a konfiguraci elektroměru najdete v dokumentech v bodě 1.
3.1 Připojení RS485
- Rozhraní RS485 používá vodiče A-, B+, GND a T.
- Sběrnici ukončete pouze na posledním zařízení: na tomto zařízení propojte A- a T.
- Pro vedení delší než 1000 m použijte opakovač signálu.
- Kabel podle komunikačního protokolu: symetrický pár AWG24 plus třetí vodič pro GND.
3.2 Nastavení Modbus na elektroměru
Parametry Modbus nastavte v nabídce parametrů elektroměru. Hodnoty komunikačního protokolu Modbus RTU:
| Parametr | Hodnoty |
|---|---|
| Adresa Modbus | 1 až 247. Výchozí: 1
|
| Přenosová rychlost | 9.6 (výchozí), 19.2, 38.4, 57.6 nebo 115.2 kbps |
| Parita | Žádná (výchozí) nebo sudá |
| Stop bity | 1 (výchozí). 2 pouze při paritě none. |
Adresu Modbus elektroměru budete potřebovat v Reduxi Configurator. Obvykle se používá 1.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání elektroměru do Reduxi
Podle těchto kroků přidáte nový elektroměr nebo upravíte stávající.
5.1 Základní nastavení
Přihlaste se do Reduxi Configurator přes prohlížeč (viz bod 4) a klikněte na Add device.
V prvním kroku zadejte základní nastavení zařízení. Poté klikněte na Next.
5.2 Nastavení komunikace
Vyberte komunikační kanál. Poté zadejte konfiguraci zařízení:
| Parametr | Hodnota |
|---|---|
| Modbus unit ID | Obvykle 1
|
Poté zadejte a vyberte rozšířená nastavení. Sériové parametry, pokud jsou vyžadovány, musí odpovídat nastavení elektroměru (viz bod 3).
5.3 Test komunikace
Klikněte dole v průvodci na Test communication. Elektroměr Carlo Gavazzi se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty v části Devices v Reduxi Configurator. Reduxi elektroměr pouze čte.
✓ Shrnutí
Příprava (body 1–2): Přečtěte si dokumenty Carlo Gavazzi a připravte vybavení.
Elektroměr Carlo Gavazzi (bod 3): Připojte elektroměr přes RS485. Nastavte parametry Modbus a poznamenejte si adresu Modbus.
Přidání do Reduxi (body 4–5): Přihlaste se do Reduxi Configurator, přidejte elektroměr s jeho Modbus unit ID a otestujte komunikaci.
Uvedení do provozu (bod 6): Zkontrolujte naměřené hodnoty. Reduxi elektroměr čte.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte, zda se Modbus unit ID v Reduxi shoduje s adresou Modbus elektroměru (1 až 247, výchozí 1). Zkontrolujte, zda sériové parametry odpovídají. |
| Elektroměr na sběrnici RS485 neodpovídá | Zkontrolujte vodiče RS485 A-, B+ a GND. Ukončete poslední zařízení na sběrnici: propojte A- a T. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
