Jak připojit elektroměr řady GARO GNM3D/T k Reduxi controlleru
Přidejte elektroměr GARO GNM3D nebo GNM3T k Reduxi Controller přes Modbus RS485.
Textový popis tohoto obrázku

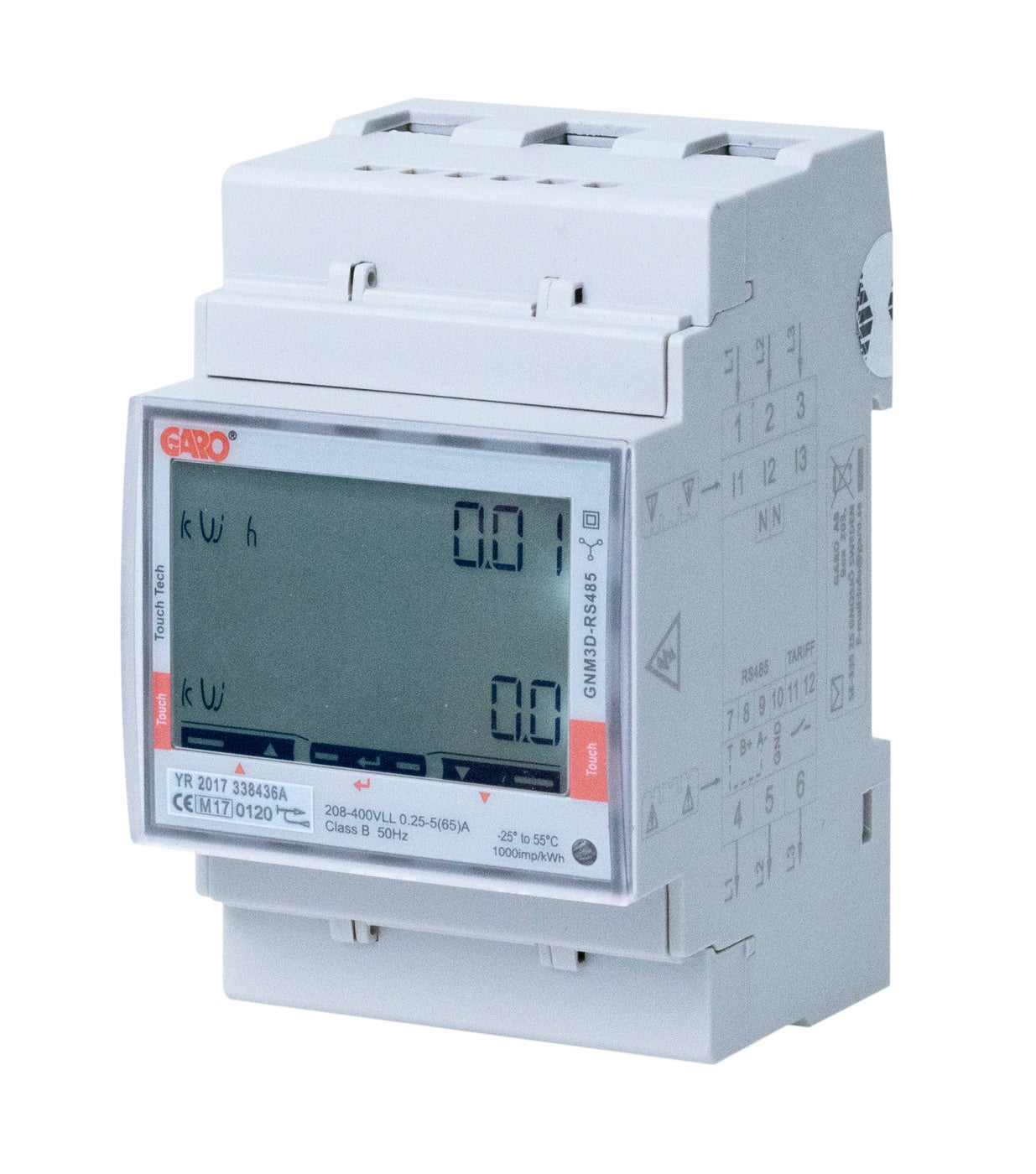

Produktová fotografie světle šedého třífázového elektroměru na DIN lištu na bílém pozadí. Na přední straně: červené logo 'GARO' vlevo nahoře, svislý text 'GNM3D-RS485' vpravo, LCD s jednotkou 'kWh' (horní řádek, hodnota 0.01) a 'kW' (druhý řádek, hodnota 0.0), červené dotykové plochy 'Touch' na levém a pravém okraji, pod displejem tři dotyková tlačítka se symboly šipek (nahoru, Enter, dolů). Štítkový pruh: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh' a malá LED vpravo dole. Boční štítek s čísly svorek 1 až 3, 11 až 13, N, 4 až 6, 7 až 12 a symbolem zapojení. Šroubové svorky nahoře a dole.
1 Technická dokumentace
Pokyny k připojení a konfiguraci elektroměru najdete na webové stránce výrobce.
- GARO: GNM3D search – Odkaz z původního článku.
- GARO: Disc.ENERGYMETER 3P MODBUS RS485 (GNM3D) – Stránka produktu třífázového přímého elektroměru s Modbus RS485.
- GARO: GNM3D-RS485 manual (EN) – Příručka s připojením RS485 a nastavením komunikace elektroměru.
- GARO: GNM3T-LP RS485 N manual (EN) – Příručka varianty GNM3T připojené přes CT.
- GARO: GNM3D and GNM3T Modbus protocol (EN) – Tabulky registrů Modbus RTU a sériová nastavení.
2 Potřebné vybavení
- Reduxi Controller
- Elektroměr GARO GNM3D nebo GNM3T s rozhraním RS485 (Modbus)
- Kabel RS485 mezi elektroměrem a Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Nastavení komunikace elektroměru
3.1 Výchozí nastavení
Elektroměr komunikuje přes RS485 protokolem Modbus RTU. Dokument s protokolem od výrobce uvádí tato výchozí nastavení:
| Parametr | Výchozí hodnota |
|---|---|
| Protokol | Modbus RTU přes RS485 |
| Adresa Modbus |
1 (rozsah 1 až 247) |
| Přenosová rychlost |
9.6 kbps |
| Parita | None |
| Stop bity | 1 |
3.2 Nastavení adresy Modbus na elektroměru
Tento postup použijte pouze v případě, že se adresa, přenosová rychlost nebo parita na elektroměru liší od požadovaných hodnot. Kroky vycházejí z příručky GNM3D-RS485 a využívají dotykové plochy na přední straně elektroměru:
9.6. Klikejte vlevo, dokud se nezobrazí PArIty, a vyberte no. Potvrďte stop bit 1.4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání elektroměru do Reduxi
Podle těchto kroků přidáte nový elektroměr nebo upravíte stávající.
5.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na controlleru (viz bod 4) a klikněte na + Add device. Poté zadejte základní nastavení.
5.2 Nastavení komunikace
Vyberte komunikační kanál. Poté zadejte konfiguraci zařízení.
| Parametr | Hodnota |
|---|---|
| Modbus unit ID | Obvykle se používá 1. Hodnota se musí shodovat s adresou nastavenou na elektroměru (bod 3). |
5.3 Pokročilá nastavení
Zadejte a vyberte pokročilá nastavení.
5.4 Test komunikace
Klikněte dole v průvodci na Test communication. Elektroměr se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte jako další test hodnoty elektroměru v části Devices v Reduxi Configurator.
✓ Shrnutí
Příprava (body 1–2): Otevřete dokumenty výrobce a připravte Reduxi Controller, kabel RS485 a notebook.
Elektroměr (bod 3): Zkontrolujte na elektroměru adresu Modbus, přenosovou rychlost a paritu.
Přidání do Reduxi (body 4–5): Přihlaste se do Reduxi Configurator, přidejte zařízení a spusťte Test communication.
Uvedení do provozu (bod 6): Zkontrolujte naměřené hodnoty elektroměru v části Devices.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte, zda Modbus unit ID, přenosová rychlost a parita v Reduxi odpovídají nastavení elektroměru (body 3 a 5.2). Zkontrolujte zapojení RS485. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
