Jak připojit chytrý elektroměr Iskra IE38Mx k Reduxi controlleru
Připojte chytrý elektroměr Iskra IE38Mx k Reduxi Controller přes Modbus RTU (RS485).
Textový popis tohoto obrázku

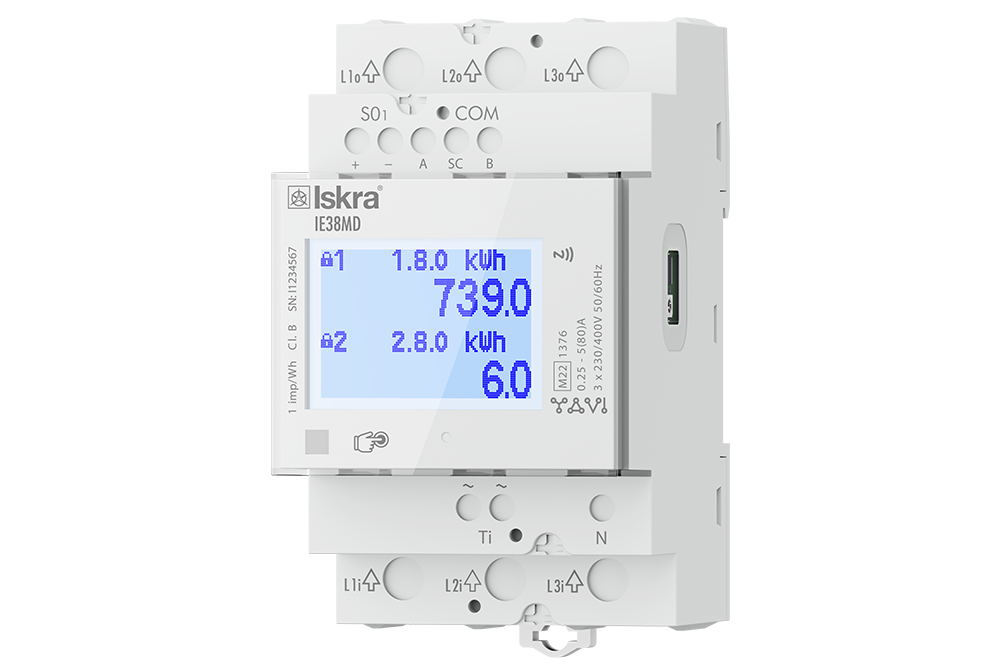

Produktová fotografie bílého elektroměru na DIN lištu na bílém pozadí. Nahoře: svorky L1o, L2o, L3o (výstupy), řada označená 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. Na přední straně: logo 'Iskra', model 'IE38MD', modrý LCD displej se dvěma řádky: symbol zámku '1' 1.8.0 kWh, hodnota 739.0; symbol zámku '2' 2.8.0 kWh, hodnota 6.0. Vlevo svislý text '1 imp/Wh, Cl. B, SN' se sériovým číslem (malé); vpravo symbol bezdrátového přenosu, logo 'YAVI' a drobný text o 3 x 230/400V 50/60Hz. Vlevo dole na přední straně je šedý čtverec a symbol ruky nebo dotyku. Dole: svorky Ti, N, L1i, L2i, L3i.
1 Technická dokumentace
Pokyny k připojení a konfiguraci elektroměru najdete na webové stránce výrobce: https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/
- Iskra IE38Mx product page – Varianty IE38MS, IE38MM, IE38MD a IE38MF, rozhraní a soubory ke stažení
- Users manual IE38Mx – Připojení, nastavení komunikace a komunikační protokol Modbus (příloha A)
- Data sheet IE38Mx – Technické údaje
- Smart Meter IE38Mx (brochure) – Přehled produktu
2 Potřebné vybavení
Potřebujete následující součásti:
- Reduxi Controller
- Elektroměr Iskra IE38MD (varianta IE38Mx s rozhraním Modbus RS485)
- Kabel RS485 mezi elektroměrem a Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Připojení elektroměru k Reduxi Controller
3.1 Svorky RS485 na elektroměru
Připojení RS485 na IE38MD je v příručce výrobce označeno A, SC (stínění) a B. Schéma zapojení je v uživatelské příručce (viz bod 1).
4 Kontrola nastavení komunikace na elektroměru
IE38MD používá Modbus RTU přes RS485. Tovární nastavení podle příručky výrobce:
| Parametr | Tovární nastavení |
|---|---|
| Protokol | Modbus RTU |
| Rychlost |
115200 bit/s (možné 1200 až 115200 bit/s) |
| Rámec |
8, N, 2 (8 datových bitů, bez parity, 2 stop bity) |
Adresu, rychlost, paritu a stop bity můžete změnit na displeji elektroměru (Settings – Communication) nebo pomocí softwaru Iskra MiQen (verze 2.1 nebo vyšší).
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání elektroměru do Reduxi
Podle těchto kroků přidáte nový elektroměr nebo upravíte stávající.
6.1 Základní nastavení
Přihlaste se do Reduxi Configurator přes prohlížeč (viz bod 5), klikněte na + Add device a zadejte základní nastavení elektroměru.
6.2 Nastavení komunikace
Vyberte komunikační kanál a zadejte konfiguraci zařízení:
| Parametr | Hodnota |
|---|---|
| Modbus unit ID | Obvykle se používá 1. Hodnota se musí shodovat s adresou Modbus nastavenou na elektroměru. |
Poté zadejte a vyberte pokročilá nastavení.
6.3 Test komunikace
Klikněte dole v průvodci na Test communication. Iskra IE38Mx se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
7 Kontrola naměřených hodnot
7.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty v části Devices – Iskra IE38Mx v Reduxi Configurator.
✓ Shrnutí
Příprava (body 1–2): Otevřete dokumentaci výrobce. Připravte controller, elektroměr IE38MD, kabel RS485 a notebook nebo tablet.
Iskra IE38MD (body 3–4): Zapojte svorky RS485 A a B. Zkontrolujte na elektroměru adresu, rychlost, paritu a stop bity.
Přidání do Reduxi (body 5–6): Přihlaste se do Reduxi Configurator. Přidejte zařízení, zadejte Modbus unit ID a otestujte komunikaci.
Spuštění (bod 7): Zkontrolujte poslední měření v části Devices.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Žádná data z elektroměru | Modbus unit ID, rychlost, parita a stop bity v Reduxi musí odpovídat nastavení na elektroměru. |
| Více elektroměrů na jednom vedení RS485 | Každý elektroměr potřebuje jedinečnou adresu Modbus. Nenakonfigurované elektroměry sdílejí tovární adresu 33. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
