Jak připojit analyzátor kvality elektrické energie Iskra iMC784 k Reduxi controlleru
Připojte analyzátor kvality elektrické energie Iskra MC784 / iMC784 k Reduxi Controller.

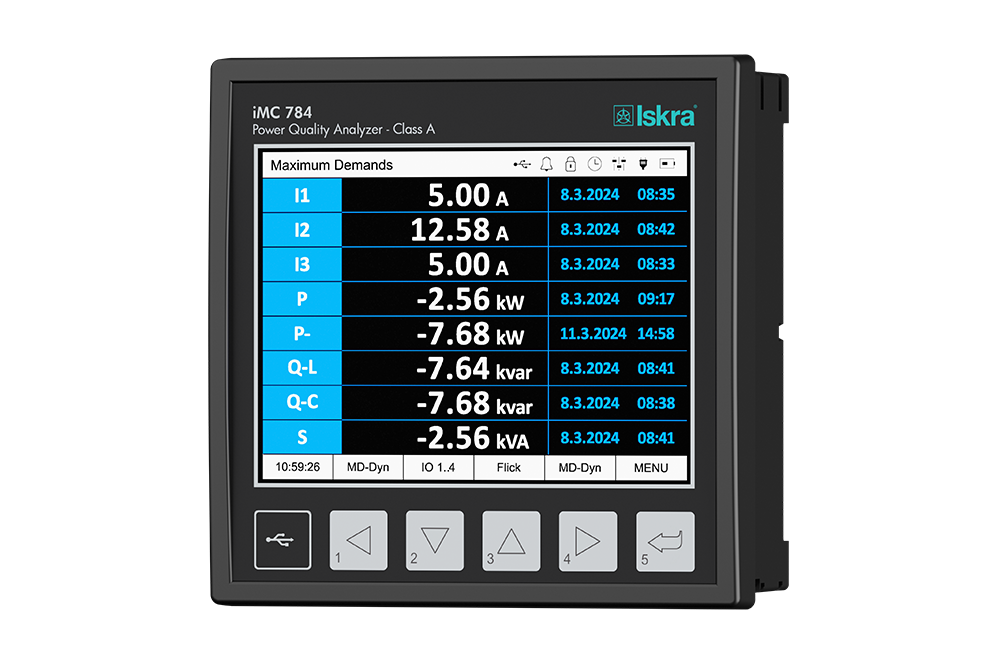

Textový popis tohoto obrázku
Produktová fotografie černého čtvercového panelového analyzátoru kvality elektrické energie na bílém pozadí. Text v záhlaví: 'iMC 784', 'Power Quality Analyzer - Class A', logo 'Iskra'. Barevný displej s nadpisem 'Maximum Demands' a stavovými ikonami. Řádky tabulky (popisek, hodnota, datum, čas): I1 5.00 A 8.3.2024 08:35; I2 12.58 A 8.3.2024 08:42; I3 5.00 A 8.3.2024 08:33; P -2.56 kW 8.3.2024 09:17; P- -7.68 kW 11.3.2024 14:58; Q-L -7.64 kvar 8.3.2024 08:41; Q-C -7.68 kvar 8.3.2024 08:38; S -2.56 kVA 8.3.2024 08:41. Spodní lišta menu: 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Pod displejem: tlačítko USB a čtyři šipkové klávesy (vlevo, dolů, nahoru, vpravo) očíslované 1 až 4 a klávesa Enter očíslovaná 5.
1 Technická dokumentace
Pokyny k připojení a konfiguraci analyzátoru najdete na webové stránce výrobce Iskra. Dokumenty výrobce k Iskra MC784 / iMC784:
- Advanced Power Quality Analyser MC784 / iMC784 – Stránka produktu s popisem a dokumenty.
- Data sheet iMC784 / MC784 (PDF) – Komunikace, napájení, montáž a svorky.
- Users manual iMC784 / MC784 (PDF) – Instalace a konfigurace.
- Leaflet iMC784 (PDF) – Přehled produktu.
2 Potřebné vybavení
- Analyzátor kvality elektrické energie Iskra MC784 nebo iMC784, instalovaný kvalifikovaným elektrikářem
- Kabel pro komunikační rozhraní: kabel RS485 nebo ethernetový kabel
- Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Připojení a konfigurace analyzátoru
Pokyny k připojení a konfiguraci analyzátoru najdete v dokumentech v bodě 1.
3.1 Rozhraní a svorky
MC784 / iMC784 je analyzátor kvality elektrické energie třídy A podle IEC 61000-4-30 Ed. 3. Má tato komunikační rozhraní:
| Rozhraní | Description |
|---|---|
| COM1 | Ethernet (RJ-45, 10/100BASE-TX) a USB 2.0 typu B |
| COM2 | RS232 or RS485 |
| RS485 na I/O modulu C | Svorka 54 (A) a svorka 55 (B) |
Protokoly jsou Modbus RTU, Modbus TCP, DNP3 a MQTT. IEC 61850 je volitelný.
| Připojení | Svorky |
|---|---|
| Napájení | L na 13, N na 14, ochranné uzemnění na 12. Uzemnění vždy připojte. |
| Napěťové vstupy | UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
|
| Proudové vstupy | IL1 na 1/3, IL2 na 4/6, IL3 na 7/9, proud v nulovém vodiči na 26/27
|
3.2 Nastavení komunikace na analyzátoru
Nastavte komunikaci podle popisu v uživatelské příručce (viz bod 1). Výrobce k tomu nabízí bezplatný konfigurační software Miqen.
Modbus unit ID analyzátoru budete potřebovat v Reduxi Configurator. Obvykle se používá 1.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání analyzátoru do Reduxi
Podle těchto kroků přidáte nový analyzátor nebo upravíte existující.
5.1 Základní nastavení
Přihlaste se do Reduxi Configurator přes prohlížeč (viz bod 4) a klikněte na Add device.
V prvním kroku zadejte základní nastavení zařízení. Poté klikněte na Next.
5.2 Nastavení komunikace
Vyberte komunikační kanál. Poté zadejte konfiguraci zařízení:
| Parametr | Hodnota |
|---|---|
| Modbus unit ID | Obvykle 1
|
Poté zadejte a vyberte rozšířená nastavení. Sériové parametry, pokud jsou vyžadovány, musí odpovídat nastavení analyzátoru (viz bod 3).
5.3 Test komunikace
Klikněte dole v průvodci na Test communication. Iskra MC784 / iMC784 se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty v části Devices v Reduxi Configurator. Reduxi analyzátor pouze čte.
✓ Shrnutí
Příprava (body 1–2): Přečtěte si dokumenty Iskra a připravte vybavení.
Analyzátor Iskra (bod 3): Připojte analyzátor přes RS485 nebo Ethernet. Nastavte komunikační parametry a poznamenejte si Modbus unit ID.
Přidání do Reduxi (body 4–5): Přihlaste se do Reduxi Configurator, přidejte analyzátor s jeho Modbus unit ID a otestujte komunikaci.
Uvedení do provozu (bod 6): Zkontrolujte naměřené hodnoty. Reduxi analyzátor čte.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte, zda se Modbus unit ID v Reduxi shoduje s adresou Modbus nastavenou na analyzátoru. Zkontrolujte, zda sériové parametry odpovídají. |
| Analyzátor na sběrnici RS485 neodpovídá | Zkontrolujte svorky RS485 54 (A) a 55 (B) a nastavení komunikace na analyzátoru. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
