Jak připojit elektroměr řady Lovato Electric DMG k Reduxi controlleru
Připojte elektroměr Lovato Electric DMG k Reduxi Controller přes Modbus.
Textový popis tohoto obrázku

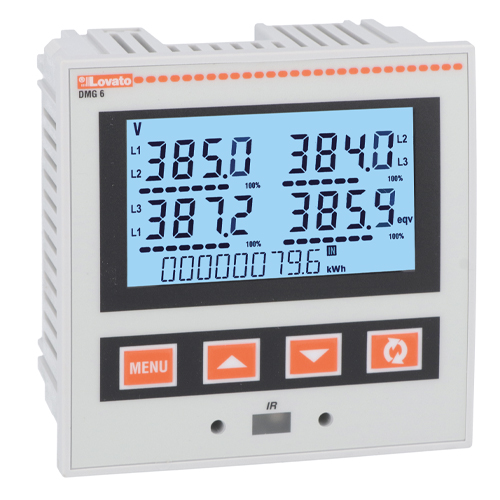

Produktová fotografie světle šedého čtvercového panelového multimetru na bílém pozadí. Vlevo nahoře: oranžové logo 'Lovato'; model 'DMG 6'. Modře podsvícený LCD displej s 'V' a označením fází: L1-L2 385.0 (100 %), L2-L3 384.0 (100 %), L3-L1 387.2 (100 %) a 385.9 s popiskem 'eqv' (100 %); spodní řádek 0000000 79.6 kWh se symbolem 'IN'. Pod displejem čtyři oranžová tlačítka: MENU, šipka nahoru, šipka dolů a symbol kruhové šipky. Dole infračervené okénko s popiskem 'IR' a dvěma malými kulatými otvory vedle něj. Větrací štěrbiny po stranách a nahoře.
1 Technická dokumentace
Řada Lovato Electric DMG jsou digitální multimetry a analyzátory výkonu pro měření energie. Modely se liší možnostmi komunikace. Reduxi čte elektroměr přes Modbus.
| Model | Komunikace (podle Lovato Electric) |
|---|---|
| DMG110, DMG210 | Vestavěné RS485 |
| DMG610, DMG611, DMG615 | Vestavěné RS485; rozšiřující moduly pro RS485 nebo Ethernet |
| DMG620 | Vestavěný Ethernet; rozšiřující moduly pro RS485 nebo Ethernet |
| DMG600 | Bez vestavěného portu; rozšiřující modul pro RS485 (EXP1012) nebo Ethernet (EXP1013) |
| DMG100, DMG200 | Bez vestavěného komunikačního portu |
Dokumenty výrobce:
- Lovato Electric catalogue: DMG series – Pokyny k připojení a konfiguraci elektroměru
- DMG multimeters and power analyzers – Modely, funkce a možnosti komunikace
- Manual DMG600 / DMG610 – Nabídka nastavení, rozhraní RS485 a parametry Modbus
2 Potřebné vybavení
- Elektroměr Lovato Electric DMG s rozhraním RS485 (vestavěným nebo jako rozšiřující modul)
- Datový kabel mezi elektroměrem a Reduxi Controller
- Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Konfigurace zařízení na elektroměru
3.1 Nastavení Modbus
Nastavte parametry Modbus na elektroměru. Modbus unit ID je obvykle 1. Poznamenejte si nastavení. Stejné hodnoty zadáte v Reduxi (viz bod 5).
Výchozí hodnoty zařízení DMG610 na vestavěném portu RS485 COM1 podle příručky Lovato Electric:
| Parametr | Default |
|---|---|
| Protokol | Modbus RTU |
| Adresa uzlu | 01 |
| Přenosová rychlost |
9600 bps |
| Formát dat |
8 bitů, bez parity |
| Stop bity | 1 |
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání elektroměru Lovato Electric DMG do Reduxi
5.1 Základní nastavení
Přihlaste se do Reduxi Configurator přes prohlížeč (viz bod 4).
- Klikněte na + Add device.
- Zadejte základní nastavení: typ zařízení
Energy meter, typLovato Electric DMG seriesa libovolný název. - Stiskněte Next.
5.2 Nastavení komunikace
Vyberte komunikační kanál a zadejte konfiguraci zařízení:
| Parametr | Hodnota |
|---|---|
| Komunikační kanál | Kanál, ke kterému je elektroměr připojen |
| Modbus unit ID | Obvykle 1. Použijte adresu uzlu nastavenou na elektroměru. |
| Sériové parametry | Stejné hodnoty jako na elektroměru (viz bod 3) |
| Pokročilá nastavení | Zadejte je a vyberte podle potřeby |
5.3 Test komunikace
Klikněte dole v průvodci na Test communication. Lovato Electric DMG se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty v části Devices – Lovato Electric DMG v Reduxi Configurator.
6.2 Použití elektroměru ve strategii
Chcete-li použít naměřené hodnoty ve strategii Reduxi, definujte strategii podle popisu v článku Strategie pro Reduxi controller.
✓ Shrnutí
Příprava (body 1–2): Zkontrolujte, zda má váš model DMG rozhraní RS485. Připravte kabel, controller a notebook nebo tablet.
Lovato DMG (bod 3): Nastavte parametry Modbus na elektroměru. Modbus unit ID je obvykle 1.
Přidání do Reduxi (body 4–5): Přihlaste se do webového rozhraní Reduxi. Přidejte zařízení jako Energy meter, typ Lovato Electric DMG series. Otestujte komunikaci.
Uvedení do provozu (bod 6): Zkontrolujte poslední měření a použijte elektroměr ve své strategii.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte Modbus unit ID (obvykle 1) a to, zda sériové parametry v Reduxi odpovídají elektroměru. Zkontrolujte kabel. Zkontrolujte, zda má váš model rozhraní RS485. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
