Jak připojit elektroměr Schrack NA96 k Reduxi controlleru
Připojte síťový analyzátor Schrack NA96 k Reduxi Controller přes Modbus RS485.
Textový popis tohoto obrázku

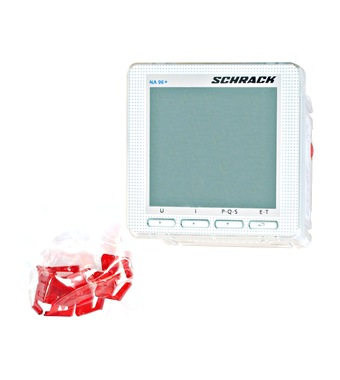

Produktová fotografie bílého čtvercového panelového síťového analyzátoru na bílém pozadí. Na přední straně: logo 'SCHRACK' vpravo nahoře, 'NA 96 +' vlevo nahoře, prázdný šedozelený LCD displej (bez hodnot) a pod ním čtyři tlačítka označená U, I, P-Q-S a E-T. Vlevo dole malá hromádka červených plastových svorek nebo dílů v průhledném sáčku.
1 Technická dokumentace
Schrack NA96 je panelový multifunkční síťový analyzátor (96 x 96 mm, objednací číslo MGF39000). NA96+ má vyšší přesnost a širší rozsahy. Základní jednotka nemá komunikační rozhraní. RS485 je k dispozici jako volitelný zásuvný modul.
Pokyny k připojení a konfiguraci elektroměru najdete v katalogu Schrack. Dokumenty od výrobce:
- Schrack catalogue pages: network analysers – Popis, specifikace a údaje o modulu RS485 (EN)
- Operating manual NA96 (SK) – Modul RS485: programovací menu, svorky, zapojení
- Operating manual NA96+ (DE) – Návod k obsluze NA96+
- Mounting manual NA96+ – Instalace zařízení
- Schrack product page: NA96+ – Údaje o produktu a ke stažení
2 Potřebné vybavení
- Síťový analyzátor Schrack NA96 se zásuvným modulem RS485
- Datový kabel pro RS485
- Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Přehled systému a zapojení
3.1 Připojení RS485
Modul RS485 zařízení NA96 má tyto svorky:
| Svorka | Funkce |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Pravidla pro sběrnici RS485:
- Zařízení zapojte do řetězce, od zařízení k zařízení. Hvězdicová topologie není povolena.
- Sběrnici ukončete odporem 120 Ω na posledním zařízení.
- Až 32 zařízení na sběrnici, nebo až 255 s opakovačem RS485.
- Maximální vzdálenost od master zařízení: 1200 m.
4 Konfigurace zařízení na elektroměru
4.1 Nastavení RS485
Parametry RS485 nastavte v programovacím menu zařízení NA96 podle návodu k obsluze:
PASS 0000.1000 a potvrďte klávesou Enter.A Addr.Addr: nastavte hodnotu od 001 do 255 a potvrďte.bAUd: vyberte 19.2k, 9.6k nebo 4.8k bit/s a potvrďte.PAr: vyberte EUEn (sudá), odd (lichá) nebo nonE (žádná) a potvrďte.Protokol je kompatibilní s Modbus/JBUS, 8 datových bitů a 1 stop bit. Modbus unit ID je obvykle 1. Poznamenejte si nastavení. Stejné hodnoty zadáte v Reduxi (viz bod 6).
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání Schrack NA96 do Reduxi
6.1 Základní nastavení
Přihlaste se do Reduxi Configurator přes prohlížeč (viz bod 5).
- Klikněte na + Add device.
- Zadejte základní nastavení: typ zařízení
Energy meter, typSchrack NA96a libovolný název. - Stiskněte Next.
6.2 Nastavení komunikace
Vyberte komunikační kanál a zadejte konfiguraci zařízení:
| Parametr | Hodnota |
|---|---|
| Komunikační kanál | Port RS485 controlleru, ke kterému je elektroměr připojen |
| Modbus unit ID | Obvykle 1. Použijte adresu nastavenou na elektroměru. |
| Přenosová rychlost a parita | Stejné hodnoty jako nastavené na elektroměru (viz bod 4) |
| Datové bity / stop bity |
8 / 1
|
| Pokročilá nastavení | Zadejte je a vyberte podle potřeby |
6.3 Test komunikace
Klikněte dole v průvodci na Test communication. Schrack NA96 se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
7 Kontrola naměřených hodnot
7.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty v části Devices – Schrack NA96 v Reduxi Configurator.
7.2 Použití elektroměru ve strategii
Chcete-li použít naměřené hodnoty ve strategii Reduxi, definujte strategii podle popisu v článku Strategie pro Reduxi controller.
✓ Shrnutí
Příprava (body 1–2): Nainstalujte zásuvný modul RS485 do zařízení NA96. Připravte kabel, controller a notebook nebo tablet.
Schrack NA96 (body 3–4): Zapojte svorky RS485 3, 4 a 5. V programovacím menu nastavte adresu, přenosovou rychlost a paritu.
Přidání do Reduxi (body 5–6): Přihlaste se do webového rozhraní Reduxi. Přidejte zařízení jako Energy meter, typ Schrack NA96. Otestujte komunikaci.
Uvedení do provozu (bod 7): Zkontrolujte poslední měření a použijte elektroměr ve své strategii.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Porovnejte Modbus unit ID, přenosovou rychlost a paritu s nastavením zařízení NA96. Zkontrolujte, zda je modul RS485 nainstalován ve slotu A. Prohoďte vodiče RS485 A/B. |
| Více zařízení na sběrnici | Zařízení zapojte do řetězce a poslední zařízení ukončete odporem 120 Ω. Nepoužívejte hvězdicovou topologii. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
