Jak připojit elektroměr Shelly 3EM k Reduxi controlleru
Připojte Shelly 3EM k Reduxi Controller přes místní síť Wi-Fi.
Textový popis tohoto obrázku

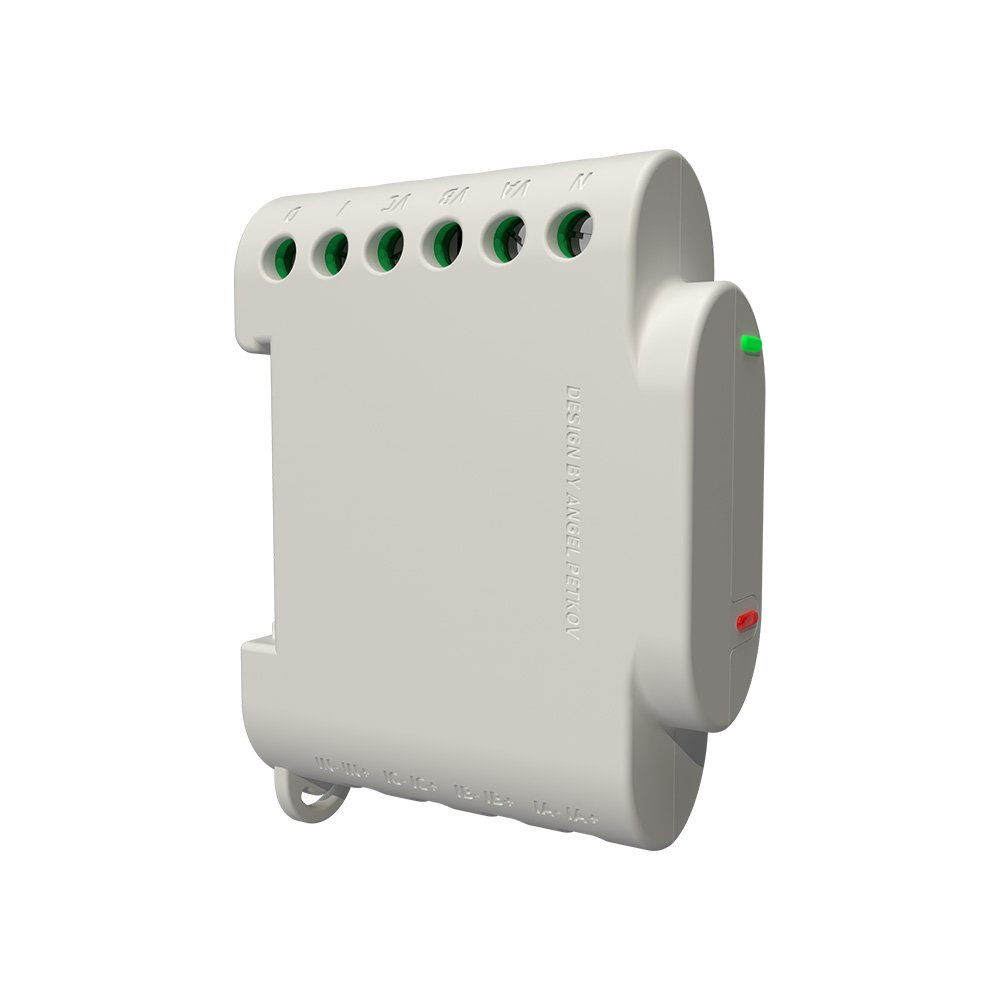

Produktový render malého krémově bílého kompaktního modulu (pouzdro ve stylu Shelly 3EM) na bílém pozadí, zobrazeného zepředu a mírně shora, v levé polovině obrázku. Na horní hraně je šest kulatých šroubových otvorů se zelenými vnitřními kroužky a vyraženými popisky nad nimi. Na pravé straně pouzdra je zelená LED a níže na pravé straně červená LED. Vyražený svislý text na přední straně zní 'DESIGN BY ANGEL PETKOV' (částečně oříznutý). Na spodní hraně jsou vyražené značky proudových vstupů ve čtyřech párech a malé montážní očko vlevo dole. Zbytek obrázku je prázdná bílá plocha.
1 Technická dokumentace
Pokyny k připojení a konfiguraci zařízení najdete na webové stránce výrobce. K Shelly 3EM patří tyto dokumenty:
- Shelly 3EM: knowledge base – Pokyny k připojení a konfiguraci na webové stránce výrobce
- Shelly 3EM: User and Safety Guide – Pokyny k instalaci a bezpečnosti
- Shelly API documentation – Rozhraní zařízení Shelly
2 Potřebné vybavení
Potřebujete následující součásti:
- Reduxi Controller
- Shelly 3EM se 3 proudovými transformátory (120 A, součástí dodávky)
- Místní síť Wi-Fi (802.11 b/g/n)
- Chytré zařízení (telefon, počítač nebo tablet) pro konfiguraci Shelly
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Připojení Shelly 3EM k síti Wi-Fi
3.1 Připojení Shelly k napájení
Shelly 3EM se napájí napětím 110–230 V AC ±10 %, 50/60 Hz.
3.2 Připojení k Wi-Fi Shelly pomocí chytrého zařízení (telefon, počítač, tablet)
Síť Wi-Fi Shelly je dostupná při vyhledávání sítí Wi-Fi. Připojte k ní své chytré zařízení.
3.3 Otevřete prohlížeč a přejděte na výchozí IP adresu Shelly
Výchozí IP adresa Shelly je 192.168.1.33.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Shelly 3EM v prohlížeči telefonu (tmavý motiv). Stavový řádek: čas 13:48, 5G, baterie 61. Adresní řádek: 192.168.33.1. Záhlaví: logo 'Shelly 3EM', ikona červeného cloudu, ikona routeru nebo Wi-Fi, ikona červeného otevřeného zámku a 'Time: --:--'. Celkový výkon: -0.06kW s ikonou stahování. Fáze 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Fáze 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Fáze 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Otevřete nastavení Wi-Fi a připojte se k místní síti Wi-Fi
Otevřete Internet & Security a v části WIFI MODE - CLIENT zapněte Connect the Shelly device to an existing WiFi Network.
Textový popis tohoto obrázku
Snímek obrazovky prohlížeče telefonu s webovým rozhraním Shelly (tmavý motiv). Stavový řádek: čas 13:49, signál, 5G, baterie 61. Zobrazená adresa: 192.168.33.1. Horní řada dlaždic: Timer, Weekly schedule, Internet & Security (dlaždice Internet & Security s ikonou zeměkoule je označena zeleným štítkem se šipkou a číslem 1). Druhá řada dlaždic: Safety, Actions, Settings. Níže nadpis 'Settings' s rozbalovacím seznamem, každá položka s ikonou info a šipkou dolů: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Všechny položky jsou sbalené.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Shelly v prohlížeči telefonu (tmavý motiv), vysoký obrázek. Stavový řádek: čas 13:49, signál, E, baterie 61. Adresa: 192.168.33.1. Dlaždice: Timer, Weekly schedule, Internet & Security (první řada); Safety, Actions, Settings (druhá řada). Záhlaví 'Internet & Security' s ikonou zeměkoule. Rozbalená sekce 'WIFI MODE - CLIENT' (šipka nahoru) s nezaškrtnutým políčkem 'Connect the Shelly device to an existing WiFi Network'; políčko je označeno zeleným štítkem se šipkou a číslem 1. Níže jsou sbalené sekce, každá s ikonou zeměkoule a šipkou dolů: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. Spodní část obrázku je prázdná bílá plocha.
Zadejte název a heslo své sítě Wi-Fi. Zadejte statickou IP adresu (doporučeno). Zadejte masku a volitelně IP adresu výchozí brány. Stiskněte SAVE.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Shelly v prohlížeči telefonu (tmavý motiv), sekce 'WIFI MODE - CLIENT' (rozbalená, šipka nahoru). Stavový řádek: čas 13:49, signál, E, baterie 61. Adresa: 192.168.33.1. Zaškrtnuté políčko: 'Connect the Shelly device to an existing WiFi Network'. Pole názvu sítě s ikonou Wi-Fi: první znaky, končí 137. Pole hesla s ikonou zámku: maskované tečky s kurzorem na konci a ikonou oka vpravo. Nezaškrtnuté políčko: 'Set static IP address'. Tlačítko 'SAVE' s ikonou Wi-Fi. Pod ním sbalená sekce 'WIFI CLIENT BACKUP' (šipka dolů). Dole lišta nástrojů klávesnice telefonu se šipkami nahoru a dolů a 'Done'.
3.5 Shelly se restartuje a je dostupné na nové IP adrese
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Shelly v prohlížeči telefonu po uložení nastavení Wi-Fi. Adresa: 192.168.33.1. Bílý banner s 'Success' a 'Settings changed' a zeleným pruhem pod ním. Ztlumený formulář v pozadí: pole názvu sítě Wi-Fi s hodnotou BITNJE137; pole hesla s osmi maskovanými znaky a ikonou oka; nezaškrtnuté políčko 'Set static IP address'; tlačítko 'SAVE'. Černé okno se zprávou s modrým rámečkem zní: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 je zobrazeno modře). Níže ztlumené sbalené položky s ikonami zeměkoule a šipkami, mimo jiné 'WIFI MODE - ACCESS POINT' a 'RESTRICT LOGIN' (ostatní položky jsou částečně skryté).
3.6 Připojení k Shelly přes místní síť
Připojte své chytré zařízení k místní síti. Do adresního řádku prohlížeče zadejte IP adresu, kterou jste nastavili na zařízení Shelly.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání Shelly 3EM do Reduxi
Podle těchto kroků přidáte nové Shelly 3EM nebo upravíte existující.
5.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na controlleru (viz bod 4) a stiskněte tlačítko Add device. V prvním kroku zadejte základní nastavení zařízení: vyberte elektroměr a Shelly 3EM a zadejte libovolný název. Poté stiskněte Next.
5.2 Nastavení komunikace
Vyberte komunikační kanál. Zadejte připojovací údaje Shelly 3EM:
| Parametr | Hodnota |
|---|---|
| Připojení | Místní síť (TCP/IP), REST API |
| IP | IP adresa, kterou jste nastavili na Shelly v bodu 3 |
Poté zadejte a vyberte pokročilá nastavení.
5.3 Test komunikace
Klikněte dole v průvodci na Test communication. Shelly 3EM se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte jako další test hodnoty v části Devices – Shelly 3EM v Reduxi Configurator.
✓ Shrnutí
Příprava (body 1–2): Otevřete dokumentaci Shelly a připravte vybavení.
Shelly 3EM (bod 3): Připojte Shelly k napájení, otevřete jeho webové rozhraní a připojte ho se statickou IP adresou k síti Wi-Fi.
Přidání do Reduxi (body 4–5): Přihlaste se do Reduxi Configurator, přidejte zařízení s IP adresou Shelly a otestujte komunikaci.
Uvedení do provozu (bod 6): Zkontrolujte poslední měření v části Devices.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Webové rozhraní Shelly se po uložení nastavení Wi-Fi neotevře | Shelly se restartuje a je dostupné pouze na nové IP adrese. Připojte své chytré zařízení k místní síti a zadejte IP adresu, kterou jste nastavili. |
| Test komunikace selže | Zkontrolujte, zda je IP adresa v Reduxi Configurator stejná jako IP adresa, kterou jste nastavili na Shelly. Doporučuje se statická IP adresa. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
