Jak připojit elektroměr Shelly PRO 3EM k Reduxi controlleru
Připojte Shelly Pro 3EM k Reduxi Controller přes Modbus TCP.
Textový popis tohoto obrázku

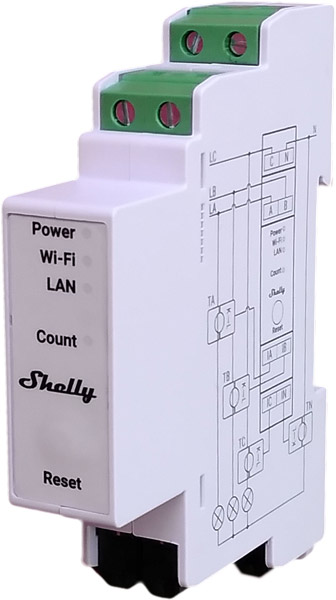

Produktová fotografie úzkého bílo-fialového modulu na DIN lištu na bílém pozadí, pohled mírně shora. Nahoře dva zelené bloky šroubových svorek, každý se dvěma šrouby, v různých výškách. Na přední straně: popisky LED 'Power', 'Wi-Fi', 'LAN', 'Count', logo 'Shelly' a dole popisek 'Reset'. Na krytu a na boku je vytištěno liniové schéma zapojení: označené bloky jako C, N, A, B, 1A, 1B, 1C, TA, TB, TC, TN se symboly proudových transformátorů. Dole jsou vidět černé konektorové svorky.
1 Technická dokumentace
Pokyny k připojení a konfiguraci zařízení najdete na webové stránce výrobce.
- Shelly Pro 3EM: knowledge base – Technické údaje, dokumenty a pokyny k připojení
- Shelly Pro 3EM: průvodce webovým rozhraním – Nastavení Wi-Fi, Ethernetu a statické IP adresy
- Shelly Pro 3EM: uživatelská a bezpečnostní příručka (PDF) – Vícejazyčná tištěná příručka
- Shelly API: komponenta Modbus – Zapnutí Modbus TCP a popis registrů
- Shelly 3EM: knowledge base – Odkaz z předchozí verze tohoto článku (starší model Shelly 3EM)
2 Potřebné vybavení
Potřebujete následující součásti:
- Reduxi Controller
- Shelly Pro 3EM (SPEM-003CEBEU), Pro 3EM-3CT63 (SPEM-003CEBEU63) nebo Pro 3EM-400 (SPEM-003CEBEU400)
- Proudové transformátory: 3 pro fáze, 1 volitelný pro nulový vodič (kompatibilní je CT 120 A)
- Ethernetový kabel (pro kabelové připojení) nebo místní síť Wi-Fi (802.11 b/g/n)
- Chytré zařízení (telefon, počítač nebo tablet) pro konfiguraci Shelly
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Příprava Shelly Pro 3EM
3.1 Technické údaje
3.2 Připojení Shelly k místní síti
Wi-Fi: stiskněte a podržte tlačítko po dobu 5 sekund. Tím se aktivuje přístupový bod zařízení. Název sítě má tvar ShellyPro3EM-XXXXXX. Připojte k ní své chytré zařízení a otevřete webové rozhraní Shelly.
Ve webovém rozhraní přejděte do Settings > Wi-Fi. Zadejte název a heslo své sítě nebo tam nastavte statickou IP adresu. Po uložení se nad nastavením Wi-Fi zobrazí odkaz s novou IP adresou zařízení.
Ethernet: kabel RJ45 připojujte pouze při vypnutém napájení zařízení. Ve webovém rozhraní přejděte do Settings > Network settings > Ethernet a zapněte připojení Ethernet. Pro statickou IP adresu zapněte tuto možnost a zadejte IP adresu, server DNS, bránu a masku sítě.
3.3 Zapnutí Modbus TCP
Reduxi čte Shelly Pro 3EM přes Modbus TCP. Port Modbus TCP zařízení Shelly je 502. Modbus zapněte metodou RPC Modbus.SetConfig. Nahraďte IP IP adresou Shelly:
http://IP/rpc/Modbus.SetConfig?config={"enable":true}
Úspěšné volání vrátí {"restart_required": false}. Nastavení můžete zkontrolovat pomocí Modbus.GetConfig nebo Modbus.GetStatus.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání Shelly Pro 3EM do Reduxi
Podle těchto kroků přidáte nové Shelly Pro 3EM nebo upravíte existující.
5.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na controlleru (viz bod 4) a stiskněte tlačítko Add device. V prvním kroku zadejte základní nastavení zařízení: vyberte elektroměr a Shelly Pro 3EM a zadejte libovolný název. Poté stiskněte Next.
5.2 Nastavení komunikace
Vyberte komunikační kanál. Zadejte připojovací údaje Shelly Pro 3EM:
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP (Modbus TCP) |
| IP | IP adresa Shelly ve vaší místní síti (viz bod 3) |
| Port |
502 (port Modbus TCP zařízení Shelly) |
Poté zadejte a vyberte pokročilá nastavení.
5.3 Test komunikace
Klikněte dole v průvodci na Test communication. Shelly Pro 3EM se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte jako další test hodnoty v části Devices – Shelly Pro 3EM v Reduxi Configurator.
✓ Shrnutí
Příprava (body 1–2): Otevřete dokumentaci Shelly a připravte vybavení.
Shelly Pro 3EM (bod 3): Připojte Shelly k síti, nastavte statickou IP adresu a zapněte Modbus TCP.
Přidání do Reduxi (body 4–5): Přihlaste se do Reduxi Configurator, přidejte zařízení s IP adresou Shelly a portem 502 a otestujte komunikaci.
Uvedení do provozu (bod 6): Zkontrolujte poslední měření v části Devices.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte, zda je na Shelly zapnutý Modbus TCP (Modbus.GetStatus) a zda IP adresa a port 502 v Reduxi Configurator odpovídají Shelly. |
| IP adresa Shelly se změnila | Nastavte na Shelly statickou IP adresu v části Settings a poté zadejte novou IP adresu v Reduxi Configurator. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
