Jak připojit elektroměr Socomec Diris A k Reduxi Controller
Připojte elektroměr Socomec DIRIS A k Reduxi Controller přes Modbus.

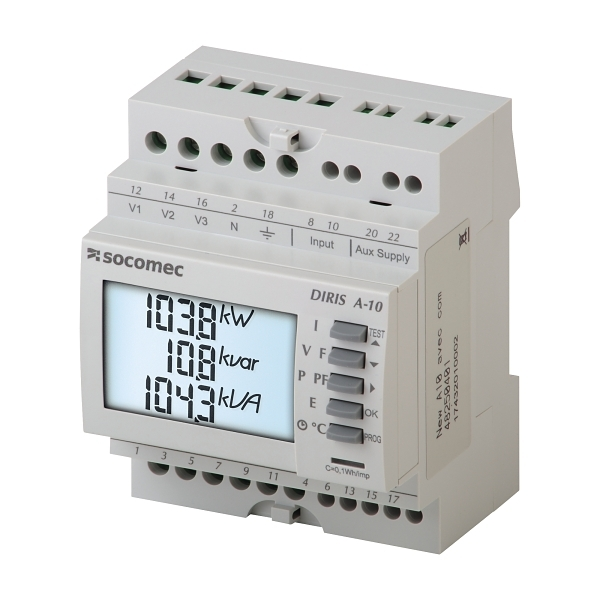

Textový popis tohoto obrázku
Produktová fotografie světle šedého multifunkčního elektroměru na lištu DIN na bílém pozadí, pohled shora a zepředu. Vpředu: logo 'socomec', 'DIRIS A-10', LCD zobrazující tři řádky: 103.8 kW, 10.8 kvar, 104.3 kVA (číslice se čtou jako zhruba 103.8, 10.8 a 104.3). Vpravo pět šedých tlačítek s popisky (I, V F, P PF, E, symboly hodin a stupně C) a malými funkcemi TEST, OK, PROG se symboly šipek. Horní řada svorek označená V1 12, V2 14, V3 16, N 2, symbol uzemnění 18, 'Input' 8 a 10, 'Aux Supply' 20 a 22. Dolní svorky očíslované 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Boční štítek s drobným písmem.
1 Technická dokumentace
Pokyny k připojení a konfiguraci zařízení najdete na webové stránce výrobce.
- Socomec resources – Webová stránka výrobce s dokumenty
- DIRIS A-10: product page – Údaje o produktu a seznam dokumentů
- DIRIS A-10, A-20, A-30, A-41: quick start guide (PDF) – Vícejazyčná stručná příručka
- DIRIS A-10: Modbus communication table – Tabulky registrů elektroměru
2 Potřebné vybavení
Potřebujete následující součásti:
- Reduxi Controller
- Elektroměr Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- Kabel RS485 mezi elektroměrem a Reduxi Controller, nebo kabel Ethernet pro DIRIS A-40 Ethernet
- Proudové transformátory pro proudové vstupy
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Příprava elektroměru Socomec DIRIS A
3.1 Technické údaje (DIRIS A-10 RS485)
3.2 Měřicí vstupy
Napěťové vstupy jsou označeny V1, V2, V3 a VN. Proudové vstupy jsou označeny I1, I2 a I3, každý s přípojkou S1 a S2. Elektroměr zapojte podle stručné příručky výrobce (viz bod 1).
3.3 Nastavení parametrů Modbus na elektroměru
Komunikační parametry se nastavují v konfiguračním menu elektroměru. Položky menu jsou CON Adr (adresa Modbus), CON bdS (přenosová rychlost), CON PAr (parita) a CON St0P (stop bit). Stejné hodnoty použijte v Reduxi Configurator (viz bod 5).
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání Socomec DIRIS A do Reduxi
Podle těchto kroků přidáte nový Socomec DIRIS A nebo upravíte stávající.
5.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na controlleru (viz bod 4) a stiskněte tlačítko Add device. V prvním kroku zadejte základní nastavení zařízení: vyberte elektroměr a Socomec Diris A a zadejte libovolný název. Poté stiskněte Next.
5.2 Nastavení komunikace
Vyberte komunikační kanál. Zadejte konfiguraci zařízení:
| Parametr | Hodnota |
|---|---|
| Připojení | RS485 (Modbus). TCP/IP (Modbus) pro DIRIS A-40 Ethernet. |
| Modbus unit ID | Obvykle se používá 1. |
Poté zadejte a vyberte pokročilá nastavení.
5.3 Test komunikace
Klikněte dole v průvodci na Test communication. Socomec DIRIS A jednou přečte a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte jako další test hodnoty v části Devices – Socomec Diris A v Reduxi Configurator.
✓ Shrnutí
Příprava (body 1–2): Otevřete dokumentaci Socomec a připravte si vybavení.
Socomec DIRIS A (bod 3): Připojte elektroměr a nastavte jeho parametry Modbus.
Přidání do Reduxi (body 4–5): Přihlaste se do Reduxi Configurator, přidejte zařízení s Modbus unit ID a otestujte komunikaci.
Uvedení do provozu (bod 6): Zkontrolujte poslední měření v části Devices.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte, zda Modbus unit ID v Reduxi Configurator odpovídá adrese nastavené na elektroměru. Obvykle se používá 1. Zkontrolujte, zda jsou sériové parametry elektroměru a controlleru shodné. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
