Jak připojit baterii Victron Energy MultiPlus II k Reduxi Controller
Připojte Victron Energy MultiPlus-II k Reduxi Controller.
Textový popis tohoto obrázku

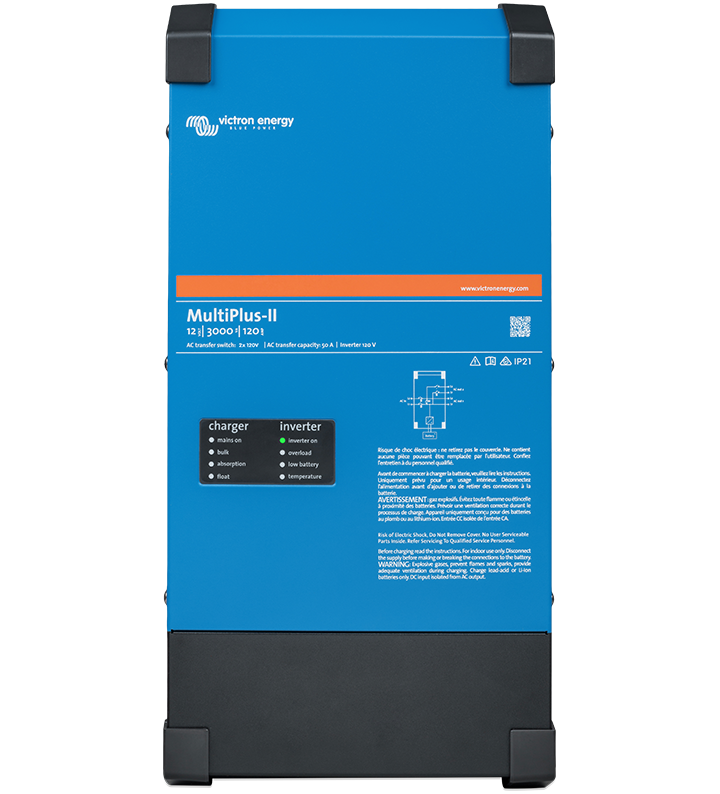

Produktová fotografie modrého střídače/nabíječe Victron Energy MultiPlus-II na bílém pozadí, pohled zepředu, s černými plastovými rohovými kryty nahoře a dole a tmavě šedým soklem dole. Vpředu: logo 'victron energy BLUE POWER' vlevo nahoře; oranžový pruh s 'www.victronenergy.com'; text modelu 'MultiPlus-II' s '12 | 3000 | 120' a řádek o AC přepínači a kapacitě 50 A (drobné písmo); vpravo kód QR; výstražné symboly a 'IP21'. Vlevo panel LED označený 'charger' (mains on, bulk, absorption, float) a 'inverter' (inverter on, overload, low battery, temperature); LED 'inverter on' svítí zeleně, ostatní jsou zhasnuté. Vpravo malé schéma zapojení a několik řádků výstražného textu ve francouzštině a angličtině (drobné písmo).
1 Technická dokumentace
Pokyny k připojení a konfiguraci zařízení najdete na webové stránce Victron.
- Victron manuals: MultiPlus-II – Pokyny výrobce. Vyberte produkt v rozbalovacím seznamu.
- MultiPlus-II 230V manual (PDF) – Instalace, zapojení a připojení VE.Bus.
- MultiPlus-II datasheet (PDF) – Modely, specifikace a příslušenství.
- Victron Modbus-TCP FAQ – Zapnutí Modbus-TCP na zařízení GX a zjištění unit ID.
- MultiPlus-II product page – Popis produktu a soubory ke stažení.
2 Potřebné vybavení
- Victron Energy MultiPlus-II
- Zařízení GX systému Victron (funguje jako brána Modbus-TCP)
- Reduxi Controller
- Síťové připojení mezi zařízením GX a Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Konfigurace systému Victron
3.1 Zapnutí Modbus-TCP na zařízení GX
Modbus-TCP je na zařízení GX ve výchozím stavu vypnutý. Zapnete ho tak, že na zařízení GX přejdete do Settings – Services, posunete se dolů a zapnete službu Modbus-TCP.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání MultiPlus II do Reduxi
Pomocí těchto kroků přidáte nové zařízení nebo upravíte stávající.
5.1 Základní nastavení
Přihlaste se do Reduxi Configurator přes prohlížeč (viz bod 4). Klikněte na + Add device.
Zadejte základní nastavení zařízení.
Textový popis tohoto obrázku
Screenshot stránky Reduxi Configurator 'Basic settings'. Device type *: Battery (rozbalovací seznam). Type *: Victron Energy MultiPlus II (rozbalovací seznam). Name *: Victron Energy MultiPlus II (textové pole). Tlačítka: Back (vlevo dole), Next (vpravo dole, tmavé).
5.2 Nastavení komunikace
Vyberte komunikační kanál zařízení.
Textový popis tohoto obrázku
Screenshot stránky Reduxi Configurator 'Communication channel and device configuration'. Connection *: TCP/IP (rozbalovací seznam). IP *: 192.168.1.1 (pole je aktivní, textový kurzor na konci). Port *: 502. Tlačítka: Back (vlevo dole), Test communication a Next (vpravo dole, Next je tmavé).
5.3 Pokročilá nastavení
Vyberte a zadejte pokročilá nastavení:
| Parametr | Hodnota |
|---|---|
| Zpoždění čtení | 250 |
| Zpoždění zápisu | 250 |
Textový popis tohoto obrázku
Screenshot dialogu Reduxi Configurator s názvem "Advance settings" (tak, jak je zobrazen). Přepínače, každý s otázkou: Do you want to set data saving interval: No (nápověda: Default: 1 min). Do you want to set reading delay: Yes, pole hodnoty 250 s jednotkou ms. Do you want to set writing delay: Yes, pole hodnoty 250 s jednotkou ms (pole je aktivní a hodnota je zvýrazněná). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (nápověda: Default: No). Do you want to exclude device from summary: No (nápověda: Default: No). Pod tím tři rozbalovací seznamy: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Tlačítka dole: Back (vlevo), Done (vpravo, tmavé).
5.4 Test komunikace
Klikněte dole v průvodci na Test communication. Victron MultiPlus II jednou přečte a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty zařízení v části Devices v Reduxi Configurator.
6.2 Povolení řízení systémem Reduxi
Aby zařízení řídilo Reduxi, nastavte v části Devices control type zařízení na AUTO. Teprve pak příkazy strategie zařízení ovlivňují.
Strategii nadefinujte podle článku Strategies for Reduxi controller.
✓ Shrnutí
Příprava (body 1–2): Otevřete příručky Victron. Připravte si MultiPlus-II, zařízení GX, controller a síťové připojení.
Systém Victron (bod 3): Zapněte Modbus-TCP na zařízení GX. Poznamenejte si unit ID.
Přidání do Reduxi (body 4–5): Přihlaste se do Reduxi Configurator. Přidejte zařízení, vyberte komunikační kanál a nastavte zpoždění čtení a zápisu na 250. Spusťte Test communication a poté klikněte na Done.
Spuštění (bod 6): Zkontrolujte poslední měření. Nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte, zda je na zařízení GX zapnutý Modbus-TCP v části Settings – Services. Zkontrolujte unit ID v části Settings – Services – Modbus/TCP – Available services. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
