Jak připojit tepelné čerpadlo Bosch Sense II k Reduxi Controller
Přidejte Worcester Bosch Greenstar Sense II do Reduxi Controller.
Textový popis tohoto obrázku

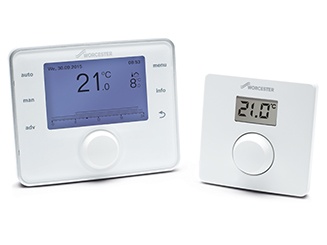

Fotografie dvou bílých pokojových ovladačů Worcester Bosch Greenstar Sense na bílém pozadí. Vlevo: větší ovladač s modře podsvíceným displejem zobrazujícím 21,0 stupně C, menší hodnotou 8, kulatým kolečkem a popisky tlačítek auto, man, info, menu. Vpravo: menší čtvercový ovladač s malým displejem zobrazujícím 21,0 stupně C a kulatým kolečkem. Nad každým displejem je logo WORCESTER.
1 Technická dokumentace
Výrobce popisuje připojení a konfiguraci zařízení ve své literatuře.
- Greenstar Sense II Installation Manual – Worcester Bosch, instalační pokyny (PDF)
- Worcester Bosch literature search for Sense – Stránka s literaturou výrobce
2 Příprava zařízení
2.1 Potřebné vybavení
- Reduxi Controller
- Greenstar Sense II, nainstalovaný a nakonfigurovaný podle popisu výrobce (viz bod 1)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
2.2 O Greenstar Sense II
Údaje z dokumentace výrobce:
- Greenstar Sense II je ekvitermní regulátor Worcester Bosch s dotykovým displejem.
- Řídí až čtyři topné okruhy a dva primární okruhy zásobníku.
- Se zdrojem tepla komunikuje přes rozhraní EMS 2 BUS nebo 2-wire BUS.
- Napájí se po dvoužilovém kabelu BUS napětím 10–24 V DC. Polarita nehraje roli.
3 Připojení a konfigurace zařízení
Postupujte podle pokynů výrobce k připojení a konfiguraci (viz bod 1).
Mějte připravené Modbus unit ID zařízení. Obvykle se používá 1.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání zařízení do Reduxi
Pomocí těchto kroků přidáte nové zařízení nebo upravíte stávající.
5.1 Základní nastavení
Přihlaste se lokálně do aplikace Reduxi Configurator na regulátoru (viz bod 4) a klikněte na + Add device.
Zadejte základní nastavení: vyberte typ zařízení a typ, které odpovídají vašemu zařízení, a zadejte libovolný název.
5.2 Nastavení komunikace
Vyberte komunikační kanál a zadejte konfiguraci zařízení:
| Parametr | Hodnota |
|---|---|
| Komunikační kanál | Kanál, přes který je zařízení připojeno |
| Modbus unit ID | Obvykle 1
|
5.3 Pokročilá nastavení
Zadejte a vyberte pokročilá nastavení zařízení.
5.4 Test komunikace
Klikněte dole v průvodci na Test communication. Greenstar Sense II jednou přečte a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte jako další test hodnoty v části Devices v Reduxi Configurator.
6.2 Povolení řízení systémem Reduxi
V části Devices v Reduxi Configurator nastavte control type zařízení na AUTO. Teprve pak příkazy strategie zařízení ovlivňují.
Chcete-li snížit náklady na energii pomocí dynamických cen a dynamických tarifů, definujte strategii podle návodu Strategie pro řídicí jednotku Reduxi.
✓ Shrnutí
Příprava (body 1–2): Najděte dokumentaci výrobce a připravte si zařízení a Reduxi Controller.
Greenstar Sense II (bod 3): Připojte a nakonfigurujte zařízení podle popisu výrobce. Poznamenejte si Modbus unit ID (obvykle 1).
Přidání do Reduxi (body 4–5): Přihlaste se do Reduxi Configurator, přidejte zařízení a otestujte komunikaci.
Uvedení do provozu (bod 6): Zkontrolujte naměřené hodnoty a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte Modbus unit ID zařízení. Obvykle se používá 1. Zkontrolujte komunikační kanál a připojení. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
