Jak připojit tepelné čerpadlo Nibe řady S (Modbus) k Reduxi Controller
Přidejte tepelné čerpadlo Nibe řady S do Reduxi Controller přes Modbus a čtěte jeho hodnoty.

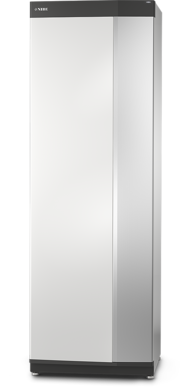

Textový popis tohoto obrázku
Fotografie vysoké volně stojící vnitřní jednotky tepelného čerpadla na bílém pozadí. Světle šedá a stříbrná skříň s tmavší přední levou hranou, černým soklem dole a malým tmavým logem vlevo nahoře na přední straně. Žádný čitelný text.
1 Příprava připojení
1.1 Technická dokumentace
Dokumenty výrobce:
- Nibe professional: search documents – Pokyny na webové stránce výrobce
- Technical Information: Modbus S-Series (PDF, M12676EN) – Modbus TCP/IP řady NIBE S: menu, port, tabulky registrů
- MODBUS 40: tips and tricks (PDF) – Nastavení a připojení příslušenství MODBUS 40 (RS485)
1.2 Potřebné vybavení
Tyto součásti propojují Reduxi Controller s tepelným čerpadlem Nibe:
- Reduxi Controller
- Tepelné čerpadlo Nibe s Modbus: řada S s vestavěným Modbus TCP/IP (software 2.2.1 nebo novější), nebo tepelné čerpadlo s příslušenstvím MODBUS 40 (RS485)
- Síťové připojení tepelného čerpadla (Wi-Fi nebo Ethernet) pro Modbus TCP/IP
- Kabel RS485, jen pro připojení s MODBUS 40
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
2 Aktivace Modbus na tepelném čerpadle
Použijte jeden ze dvou typů připojení. Oba jsou u Nibe uvedeny v seznamu podporovaných zařízení.
2.1 Modbus TCP/IP (řada S)
502.Tepelné čerpadlo přijímá spojení pouze z privátních rozsahů adres (10.x.x.x, 172.16–31.x.x, 192.168.x.x). V menu 7.5.9 můžete přístup omezit na důvěryhodnou IP adresu ("IP address restriction"). Pokud ji používáte, zadejte IP adresu Reduxi Controller.
2.2 Modbus RTU přes RS485 (MODBUS 40)
Příslušenství MODBUS 40 propojuje tepelné čerpadlo přes RS485 s Modbus RTU. Výchozí nastavení:
| Parametr | Hodnota |
|---|---|
| Přenosová rychlost | 9600 |
| Datové bity | 8 |
| Parita | žádná |
| Stop bity | 1 |
| Slave address |
1 (0x01) pro MODBUS 40 ve verzi 7 nebo nižší. Od verze 10 lze adresu změnit. |
3 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
4 Přidání tepelného čerpadla do systému Reduxi
Podle těchto kroků přidáte nové tepelné čerpadlo nebo upravíte stávající.
4.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na controlleru (viz bod 3) a klikněte na Add device.

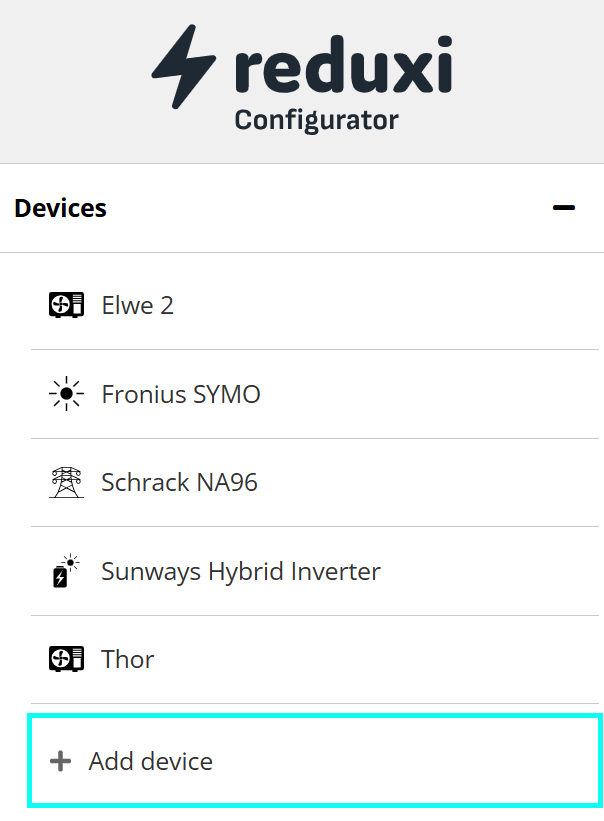

Textový popis tohoto obrázku
Snímek obrazovky seznamu zařízení v Reduxi Configurator. Záhlaví: logo reduxi s textem Configurator na světle šedém pozadí. Nadpis sekce Devices s ikonou mínus. Položky zařízení v pořadí: Elwe 2 (ikona tepelného čerpadla); Fronius SYMO (ikona slunce); Schrack NA96 (ikona elektrického stožáru); Sunways Hybrid Inverter (baterie se sluncem); Thor (ikona tepelného čerpadla). Pod poslední položkou je tlačítko Add device s ikonou plus, označené azurovým zvýrazňovacím rámečkem. Zbytek obrázku vpravo je prázdná bílá plocha.
Zadejte základní nastavení zařízení:
- Typ zařízení:
HVAC - Type:
Nibe S-series - Name: libovolný název, například Nibe S-series
Poté klikněte na Next.
4.2 Nastavení komunikace
Vyberte komunikační kanál a zadejte konfiguraci zařízení:
| Parametr | Modbus TCP/IP | Modbus RTU (RS485) |
|---|---|---|
| Připojení | TCP/IP |
RS485 |
| IP adresu | IP adresa tepelného čerpadla (menu 3.1.13) | – |
| Port | 502 |
– |
| Modbus unit ID | Obvykle 1
|
Obvykle 1 (slave address u MODBUS 40) |
| Sériové nastavení | – |
9600 baud, 8 datových bitů, bez parity, 1 stop bit (výchozí hodnoty MODBUS 40) |
Poté zadejte a vyberte pokročilá nastavení.
4.3 Test komunikace
Klikněte dole v průvodci na Test communication. Tepelné čerpadlo Nibe jednou přečte a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří pouze Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
5 Kontrola naměřených hodnot
5.1 Last measurements
Po navázání komunikace zkontrolujte jako další test hodnoty v části Devices – Nibe S-series v Reduxi Configurator.
5.2 Řízení pomocí Reduxi
Seznam podporovaných zařízení uvádí položky Nibe Modbus s úrovní integrace Read. Reduxi čte hodnoty přes Modbus. Příkazy strategie tepelné čerpadlo přes Modbus neřídí.
Tepelné čerpadlo Nibe s provozními režimy kontaktů SG-ready řídíte podle článku How to connect Nibe heat pump with Reduxi Gateway. Strategie Reduxi popisuje článek Strategies for Reduxi controller.
✓ Shrnutí
Příprava (body 1–2): Otevřete dokumenty Nibe. U řady S aktivujte Modbus TCP/IP v menu 7.5.9. U příslušenství MODBUS 40 ho aktivujte v menu 5.2 a připojte RS485.
Tepelné čerpadlo Nibe (bod 2): Poznamenejte si IP adresu tepelného čerpadla (menu 3.1.13). Tepelné čerpadlo používá port 502.
Přidání do Reduxi (body 3–4): Přihlaste se do webového rozhraní Reduxi. Přidejte zařízení s typem HVAC a Nibe S-series, zadejte komunikační nastavení a otestujte komunikaci.
Spuštění (bod 5): Zkontrolujte poslední měření. Integrace přes Modbus je pouze pro čtení.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace přes Modbus TCP/IP selže | Zkontrolujte, zda je Modbus TCP/IP aktivován v menu 7.5.9 a zda je software ve verzi 2.2.1 nebo novější. Zkontrolujte IP adresu a port 502 (viz bod 4). Pokud používáte omezení IP adresy, zadejte IP adresu Reduxi Controller (viz bod 2). |
| Přes RS485 nepřicházejí žádná data | Zkontrolujte polaritu A/B (pro otestování prohoďte A a B), sériové nastavení a Modbus unit ID (viz bod 2). |
| Strategie tepelné čerpadlo neřídí | Integrace přes Modbus je pouze pro čtení (viz bod 5). K řízení použijte připojení SG-ready. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
