Jak nakonfigurovat Iskraemeco MT880 v nástroji Iskraemeco SEP2W nebo Symbiot
Nakonfigurujte elektroměr Iskraemeco MT880 v nástroji SEP2W manager nebo Symbiot pro Reduxi Controller.
Textový popis tohoto obrázku
Fotografie elektroměru Iskraemeco MT880 na bílém pozadí, pohled zepředu. Světle šedý kryt se závěsným uchem nahoře, LCD displej a štítek s čárovým kódem v horní části, vlevo černý optický nebo tlačítkový modul, na levé straně průhledný kryt svorek, vpravo řada malých kontrolek a malé modré logo výrobce.
1 Technická dokumentace
Nakonfigurujte elektroměr se základní strukturou z článku Reduxi standard telegram structure for Iskraemeco AM550 DLMS push on P1 interface. Použijte Iskraemeco SEP2W manager nebo nástroj Symbiot. Stačí jeden telegram s daty definovanými v této struktuře.
- Reduxi standard telegram structure – Struktura telegramu pro Iskraemeco DLMS push na rozhraní P1 (Reduxi).
- Iskraemeco MT880 product page – Stránka výrobce k modulárnímu elektroměru MT880.
- MT880 brochure – Brožura k vysoce přesnému modulárnímu elektroměru. Stažení vyžaduje formulář.
- Iskraemeco Symbiot – Platforma Symbiot včetně nástroje MeterConfigurator.
- Iskraemeco documentation download center – Katalogy, brožury a datové listy výrobce.
2 Potřebné vybavení
- Elektroměr Iskraemeco MT880
- Iskraemeco SEP2W manager nebo nástroj Symbiot
- Reduxi Controller
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 IEC local port setup channel 1
Proveďte následující kroky v nástroji Iskraemeco SEP2W manager. Začněte krokem 1, IEC local port setup channel 1.
Textový popis tohoto obrázku

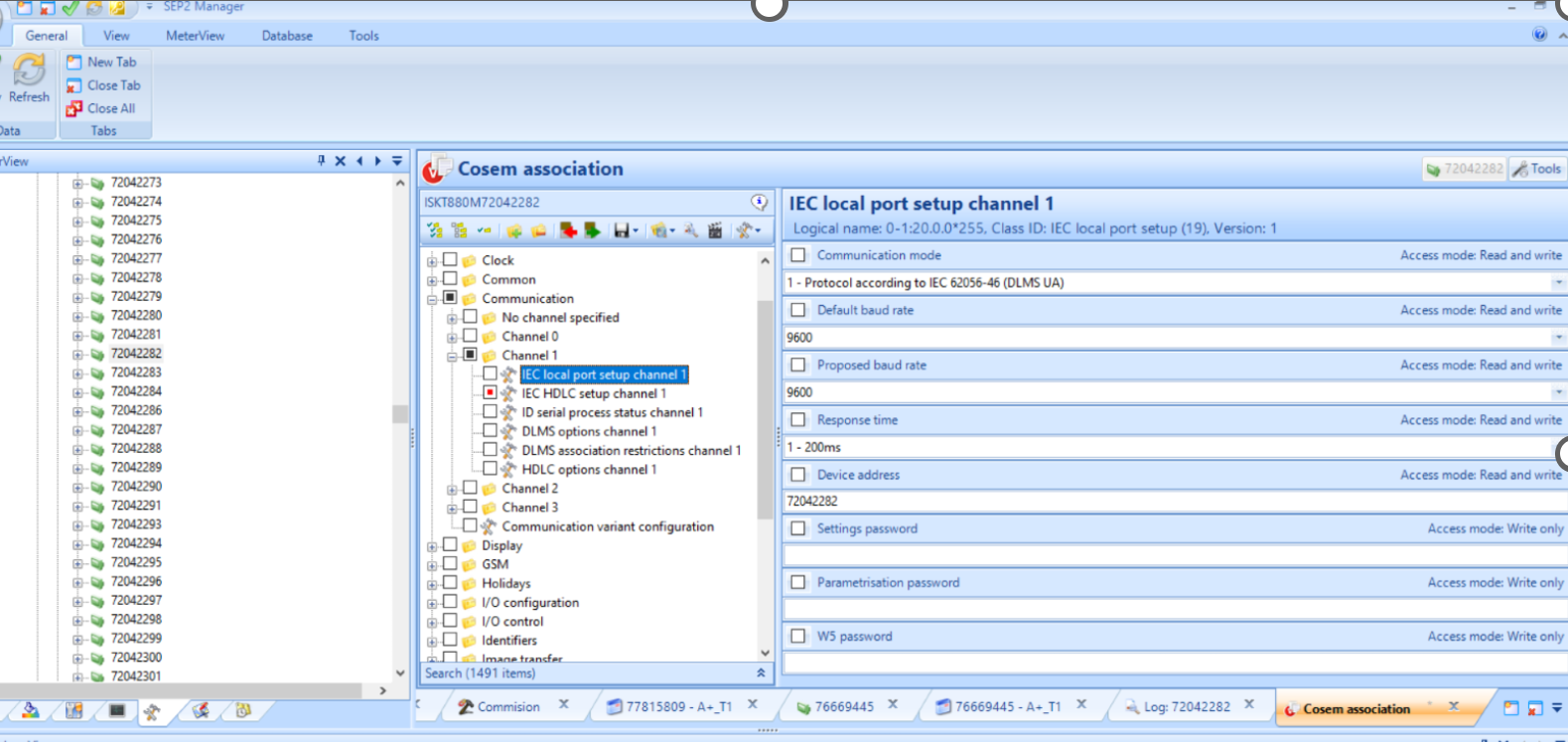

Screenshot softwaru SEP2 Manager (Iskraemeco), zobrazení Cosem association pro elektroměr ISKT880M72042282, stránka IEC local port setup channel 1. Karty pásu karet: General, View, MeterView, Database, Tools; tlačítka pásu karet Refresh, New Tab, Close Tab, Close All. Levý panel uvádí čísla elektroměrů 72042273 až 72042301 (vybrán 72042282). Prostřední panel, strom: Clock, Common, Communication, s položkami No channel specified, Channel 0, Channel 1 (IEC local port setup channel 1 zvýrazněno modře, IEC HDLC setup channel 1 s červeným čtvercovým značením, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1), Channel 2, Channel 3, Communication variant configuration; dále Display, GSM, Holidays, I/O configuration, I/O control, Identifiers, Image transfer; Search (1491 items). Pravý panel: IEC local port setup channel 1; Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Pole (zaškrtávací pole nejsou zaškrtnutá): Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 72042282, Read and write; Settings password: prázdné, Write only; Parametrisation password: prázdné, Write only; W5 password: prázdné, Write only. Dolní lišta karet: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktivní).
4 IEC HDLC setup channel 1
Krok 2: nastavte IEC HDLC channel 1.
Textový popis tohoto obrázku

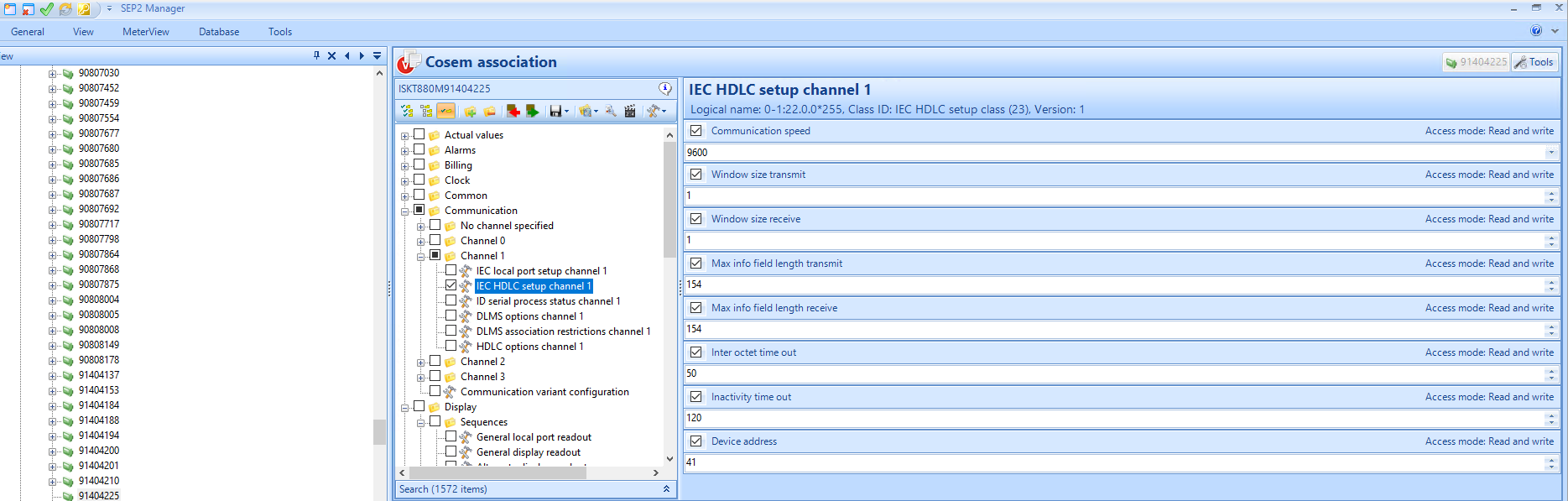

Screenshot softwaru SEP2 Manager (Iskraemeco) se stránkou IEC HDLC setup channel 1 v zobrazení Cosem association. Levý panel MeterView: seznam čísel elektroměrů 90807030 až 91404225 (stejný seznam jako na druhém screenshotu SEP2 Manager; poslední položka 91404225 je vybrána). Prostřední panel: elektroměr ISKT880M91404225 se stromem: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Pod Channel 1: IEC local port setup channel 1, IEC HDLC setup channel 1 (zaškrtnuto a zvýrazněno modře), ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Dole Search (1572 items). Název pravého panelu: IEC HDLC setup channel 1. Logical name: 0-1:22.0.0*255, Class ID: IEC HDLC setup class (23), Version: 1. Pole, každé zaškrtnuté, přístup Read and write: Communication speed: 9600; Window size transmit: 1; Window size receive: 1; Max info field length transmit: 154; Max info field length receive: 154; Inter octet time out: 50; Inactivity time out: 120; Device address: 41.
Textový popis tohoto obrázku

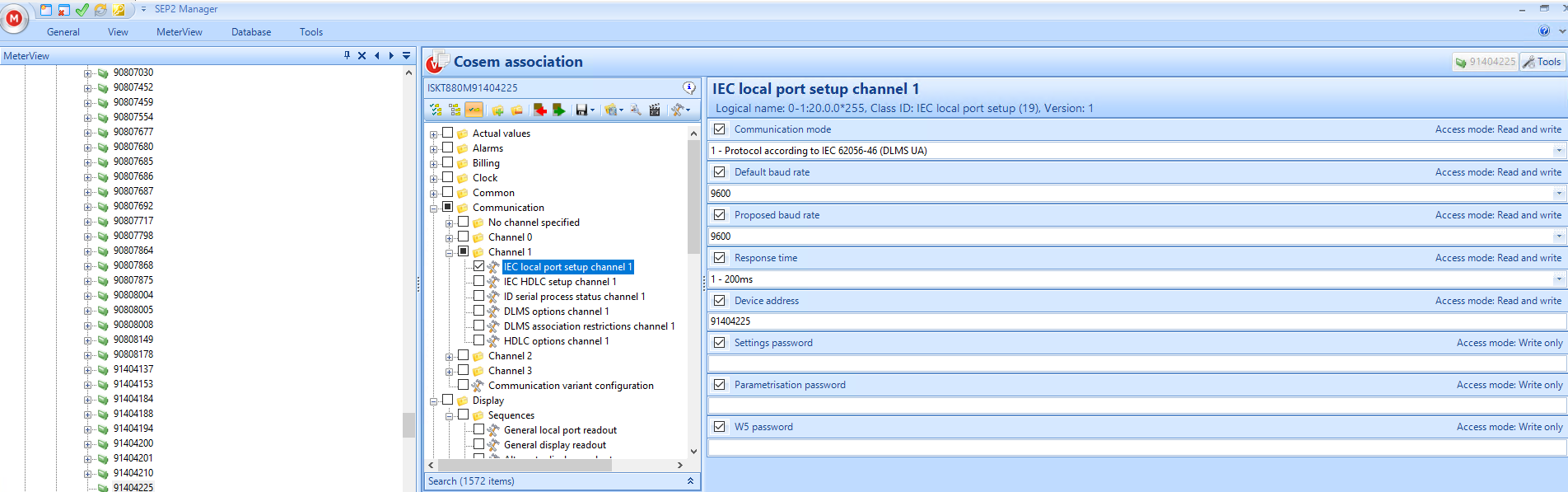

Screenshot softwaru SEP2 Manager (Iskraemeco) se stránkou IEC local port setup channel 1 v zobrazení Cosem association. Levý panel MeterView: seznam čísel elektroměrů 90807030, 90807452, 90807459, 90807554, 90807677, 90807680, 90807685, 90807686, 90807687, 90807692, 90807717, 90807798, 90807864, 90807868, 90807875, 90808004, 90808005, 90808008, 90808149, 90808178, 91404137, 91404153, 91404184, 91404188, 91404194, 91404200, 91404201, 91404210, 91404225 (poslední je vybraný elektroměr). Prostřední panel: elektroměr ISKT880M91404225 se stromem: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Pod Channel 1 jsou položky IEC local port setup channel 1 (zaškrtnuto a zvýrazněno modře), IEC HDLC setup channel 1, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Dole Search (1572 items). Název pravého panelu: IEC local port setup channel 1. Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Pole, každé zaškrtnuté: Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), přístup Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 91404225, Read and write; Settings password: prázdné, Write only; Parametrisation password: prázdné, Write only; W5 password: prázdné, Write only.
5 General local port readout
Krok 3: nastavte general local port readout. Kvůli velkému počtu řádků jsou screenshoty rozdělené na části. Poznamenejte si číslo řádku a Logical Name, abyste upravili správná nastavení.
Textový popis tohoto obrázku

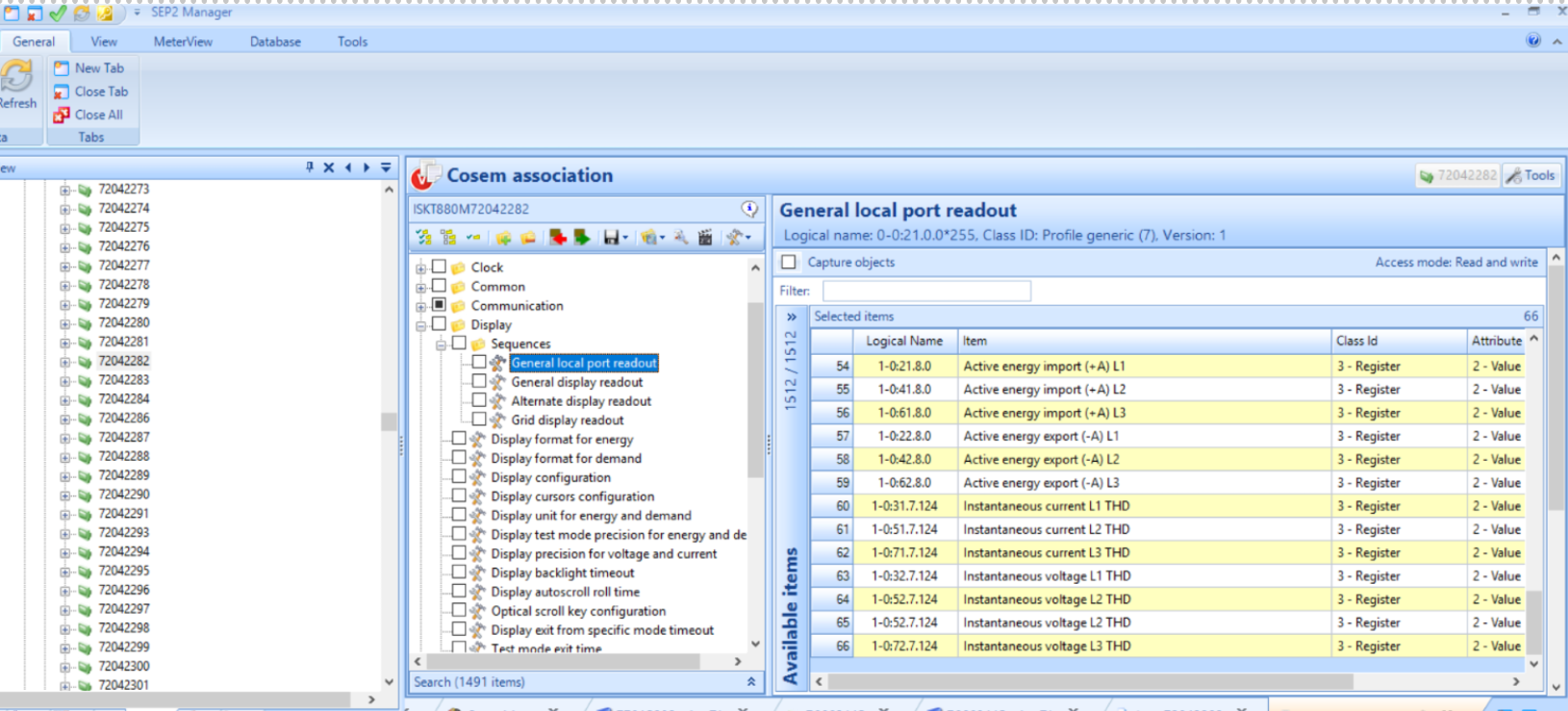

Screenshot softwaru SEP2 Manager (Iskraemeco), zobrazení Cosem association pro elektroměr ISKT880M72042282, stránka General local port readout. Levý panel uvádí čísla elektroměrů 72042273 až 72042301 (vybrán 72042282). Prostřední panel, strom: Clock, Common, Communication, Display > Sequences (General local port readout zvýrazněno modře, General display readout, Alternate display readout, Grid display readout), dále Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Pravý panel: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nezaškrtnuto; Access mode: Read and write; Filter prázdný; Selected items 66 (1512 / 1512). Sloupce tabulky: Logical Name, Item, Class Id, Attribute. Zobrazené řádky: 1 0-0:97.97.0 Error register, 1 - Data, 2 - Value (řádek zvýrazněn); 2 1-0:0.0.0 Electricity ID 1, 1 - Data; 3 1-0:0.9.1 Local time, 1 - Data; 4 1-0:0.9.2 Local date, 1 - Data; 5 1-0:0.4.2 Transformer ratio - current (numerator), 1 - Data; 6 1-0:0.4.5 Transformer ratio - current (denominator), 1 - Data; 7 1-0:0.4.3 Transformer ratio - voltage (numerator), 1 - Data; 8 1-0:0.4.6 Transformer ratio - voltage (denominator), 1 - Data; 9 1-0:1.4.0 Demand register - Active energy import (+A), 5 - Demand register, 2 - Curren(t) (useknuto); 10 1-0:2.4.0 Demand register - Active energy export (-A), 5 - Demand register; 11 1-0:1.6.0 Maximum demand register - Active energy import (+A), 4 - Extended register, 2 - Value; 12 1-0:1.6.1 Maximum demand register - Active energy import (+A) Rate 1, 4 - Extended register; 13 1-0:1.6.2 Maximum demand register - Active energy import (+A) Rate 2, 4 - Extended register; 14 1-0:2.6.0 Maximum demand register - Active energy export (-A), 4 - Extended register. Dolní lišta karet: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktivní, oranžová).
Textový popis tohoto obrázku

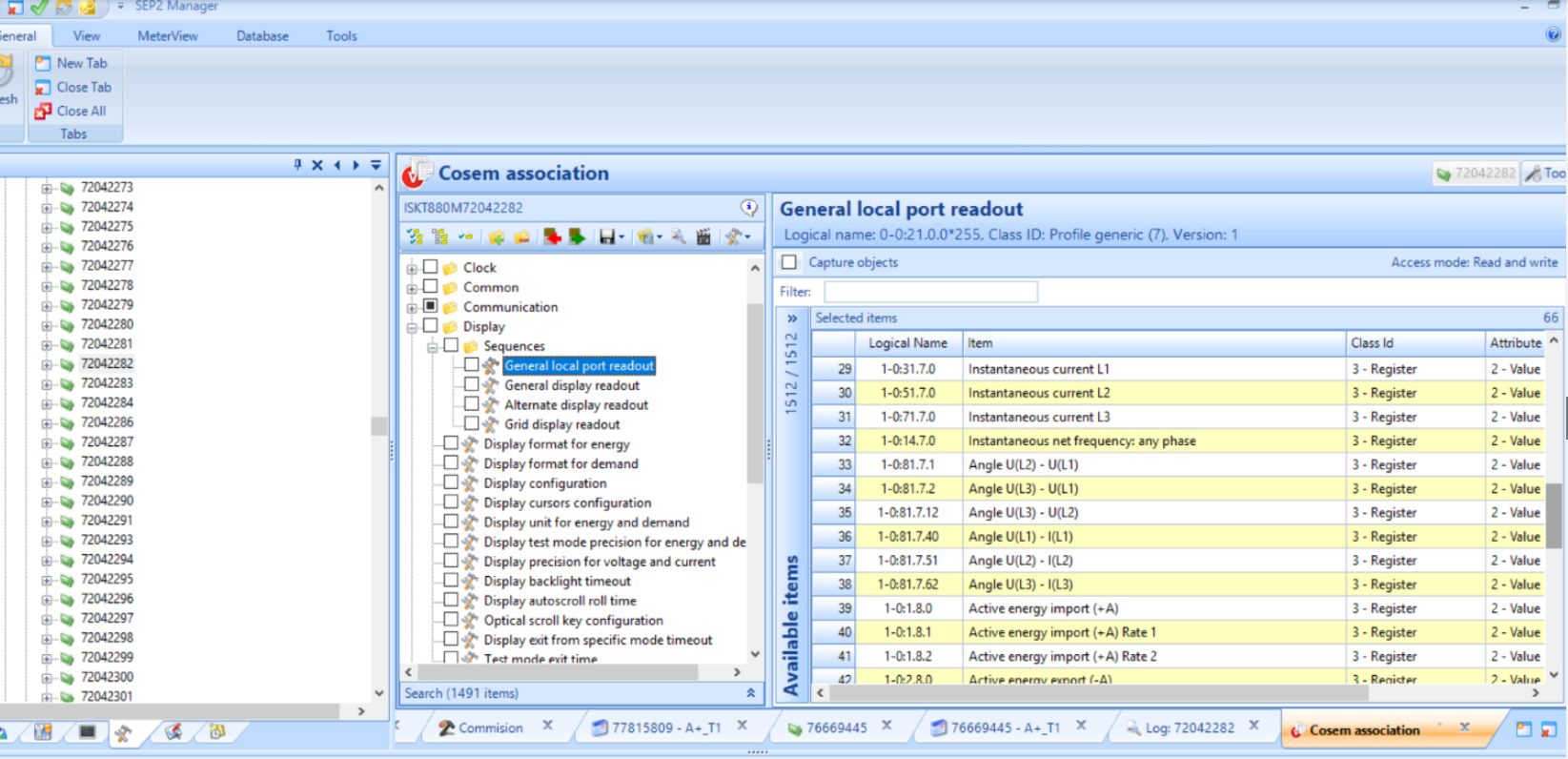

Screenshot softwaru SEP2 Manager (Iskraemeco), zobrazení Cosem association, stránka General local port readout, pro elektroměr ISKT880M72042282. Levý panel uvádí čísla elektroměrů 72042273 až 72042301 (vybrán 72042282). Prostřední panel, strom: Clock, Common, Communication, Display > Sequences: General local port readout (zvýrazněno modře), General display readout, Alternate display readout, Grid display readout, dále Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Pravý panel: Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nezaškrtnuto; Access mode: Read and write; Selected items 66, 1512 / 1512. Zobrazené řádky tabulky (sloupce Logical Name, Item, Class Id, Attribute): 15 1-0:2.6.1 Maximum demand register - Active energy export (-A) Rate 1, 4 - Extended register, 2 - Value; 16 1-0:2.6.2 ... export (-A) Rate 2, 4 - Extended register; 17 1-0:21.6.0 Maximum demand register - Active energy import (+A) L1; 18 1-0:41.6.0 ... import (+A) L2; 19 1-0:61.6.0 ... import (+A) L3; 20 1-0:22.6.0 ... export (-A) L1; 21 1-0:42.6.0 ... export (-A) L2; 22 1-0:62.6.0 ... export (-A) L3 (řádky 17 až 22 jsou 4 - Extended register); 23 1-0:1.7.0 Instantaneous active import power (+A), 3 - Register; 24 1-0:2.7.0 Instantaneous active export power (-A), 3 - Register; 25 1-0:13.7.0 Instantaneous power factor (+A/+VA), 3 - Register; 26 1-0:32.7.0 Instantaneous voltage L1; 27 1-0:52.7.0 Instantaneous voltage L2; 28 1-0:72.7.0 Instantaneous voltage L3 (částečně useknuto). Dolní část okna: lišta karet s Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282 a aktivní kartou Cosem association (oranžová). Pod ní panel Log Viewer s kartou Manager a prázdnými záhlavími tabulky Time, Source, Category, User, Description; počítadlo 1000.
Textový popis tohoto obrázku

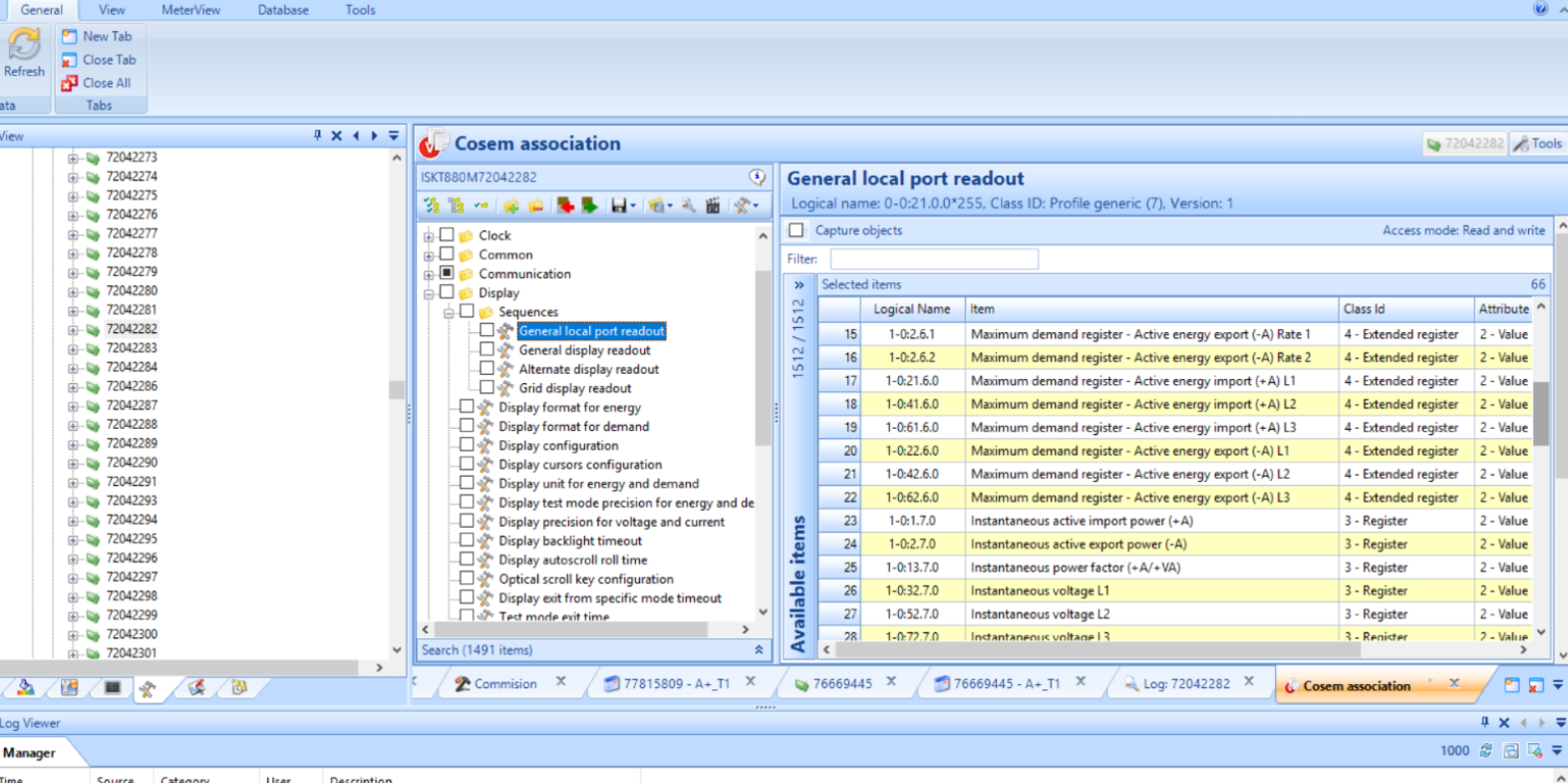

Screenshot softwaru SEP2 Manager (Iskraemeco), zobrazení Cosem association pro elektroměr ISKT880M72042282, stránka General local port readout. Levý panel uvádí čísla elektroměrů 72042273 až 72042301 (vybrán 72042282). Prostřední panel, strom: Clock, Common, Communication, Display > Sequences (General local port readout zvýrazněno modře, General display readout, Alternate display readout, Grid display readout), dále Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Pravý panel: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nezaškrtnuto; Access mode: Read and write; Filter prázdný; Selected items 66 (1512 / 1512). Sloupce tabulky: Logical Name, Item, Class Id, Attribute. Zobrazené řádky, všechny Class Id 3 - Register, Attribute 2 - Value: 29 1-0:31.7.0 Instantaneous current L1; 30 1-0:51.7.0 Instantaneous current L2; 31 1-0:71.7.0 Instantaneous current L3; 32 1-0:14.7.0 Instantaneous net frequency: any phase; 33 1-0:81.7.1 Angle U(L2) - U(L1); 34 1-0:81.7.2 Angle U(L3) - U(L1); 35 1-0:81.7.12 Angle U(L3) - U(L2); 36 1-0:81.7.40 Angle U(L1) - I(L1); 37 1-0:81.7.51 Angle U(L2) - I(L2); 38 1-0:81.7.62 Angle U(L3) - I(L3); 39 1-0:1.8.0 Active energy import (+A); 40 1-0:1.8.1 Active energy import (+A) Rate 1; 41 1-0:1.8.2 Active energy import (+A) Rate 2; 42 1-0:2.8.0 Active energy export (-A). Dolní lišta karet: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktivní, oranžová).
Textový popis tohoto obrázku

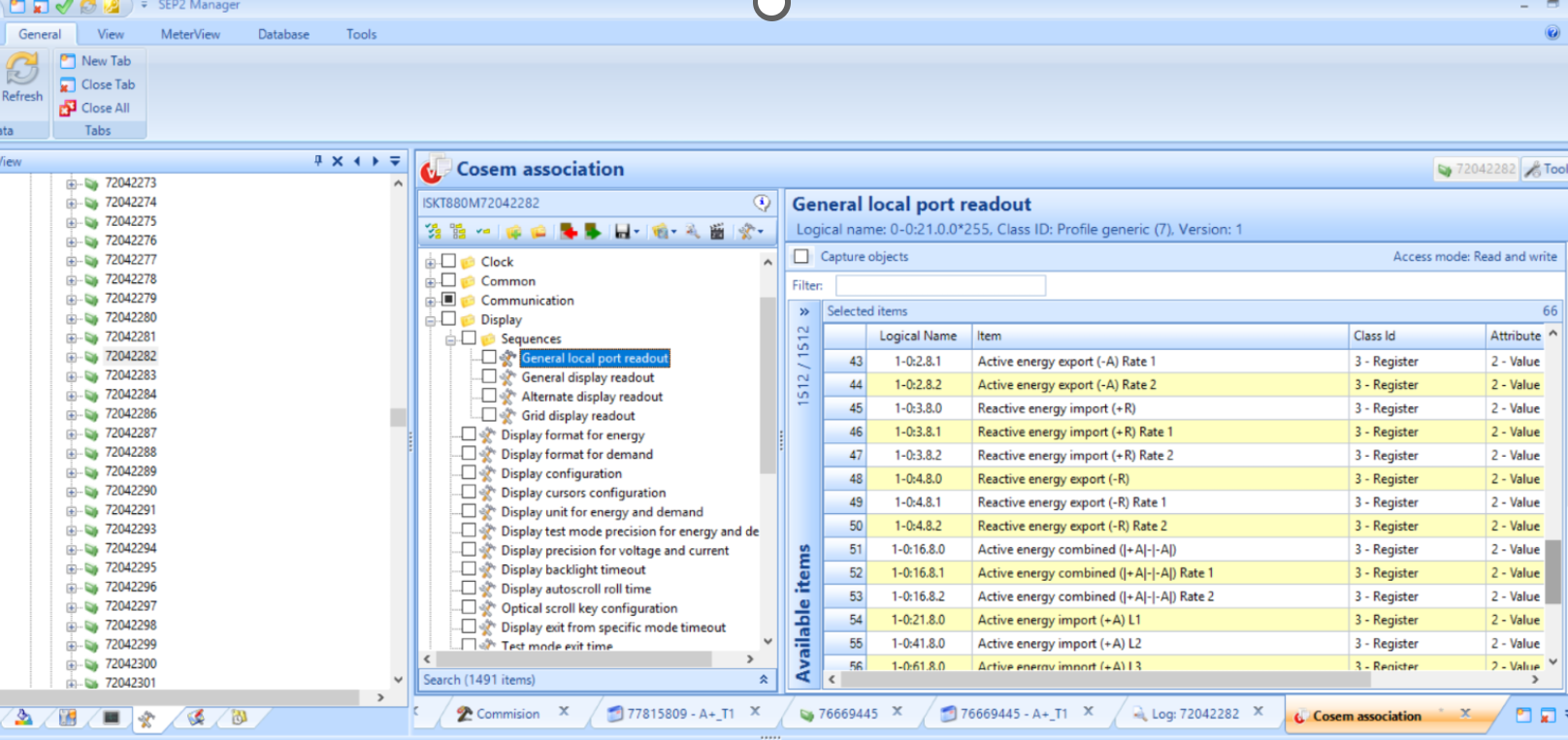

Screenshot softwaru SEP2 Manager (Iskraemeco), zobrazení Cosem association pro elektroměr ISKT880M72042282, stránka General local port readout. Levý panel uvádí čísla elektroměrů 72042273 až 72042301 (vybrán 72042282). Prostřední panel, strom: Clock, Common, Communication, Display > Sequences (General local port readout zvýrazněno modře, General display readout, Alternate display readout, Grid display readout), dále Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Pravý panel: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nezaškrtnuto; Access mode: Read and write; Filter prázdný; Selected items 66 (1512 / 1512). Sloupce tabulky: Logical Name, Item, Class Id, Attribute. Zobrazené řádky, všechny Class Id 3 - Register, Attribute 2 - Value: 43 1-0:2.8.1 Active energy export (-A) Rate 1; 44 1-0:2.8.2 Active energy export (-A) Rate 2; 45 1-0:3.8.0 Reactive energy import (+R); 46 1-0:3.8.1 Reactive energy import (+R) Rate 1; 47 1-0:3.8.2 Reactive energy import (+R) Rate 2; 48 1-0:4.8.0 Reactive energy export (-R); 49 1-0:4.8.1 Reactive energy export (-R) Rate 1; 50 1-0:4.8.2 Reactive energy export (-R) Rate 2; 51 1-0:16.8.0 Active energy combined (|+A|-|-A|); 52 1-0:16.8.1 Active energy combined (|+A|-|-A|) Rate 1; 53 1-0:16.8.2 Active energy combined (|+A|-|-A|) Rate 2; 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3. Dolní lišta karet: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktivní, oranžová).
Textový popis tohoto obrázku

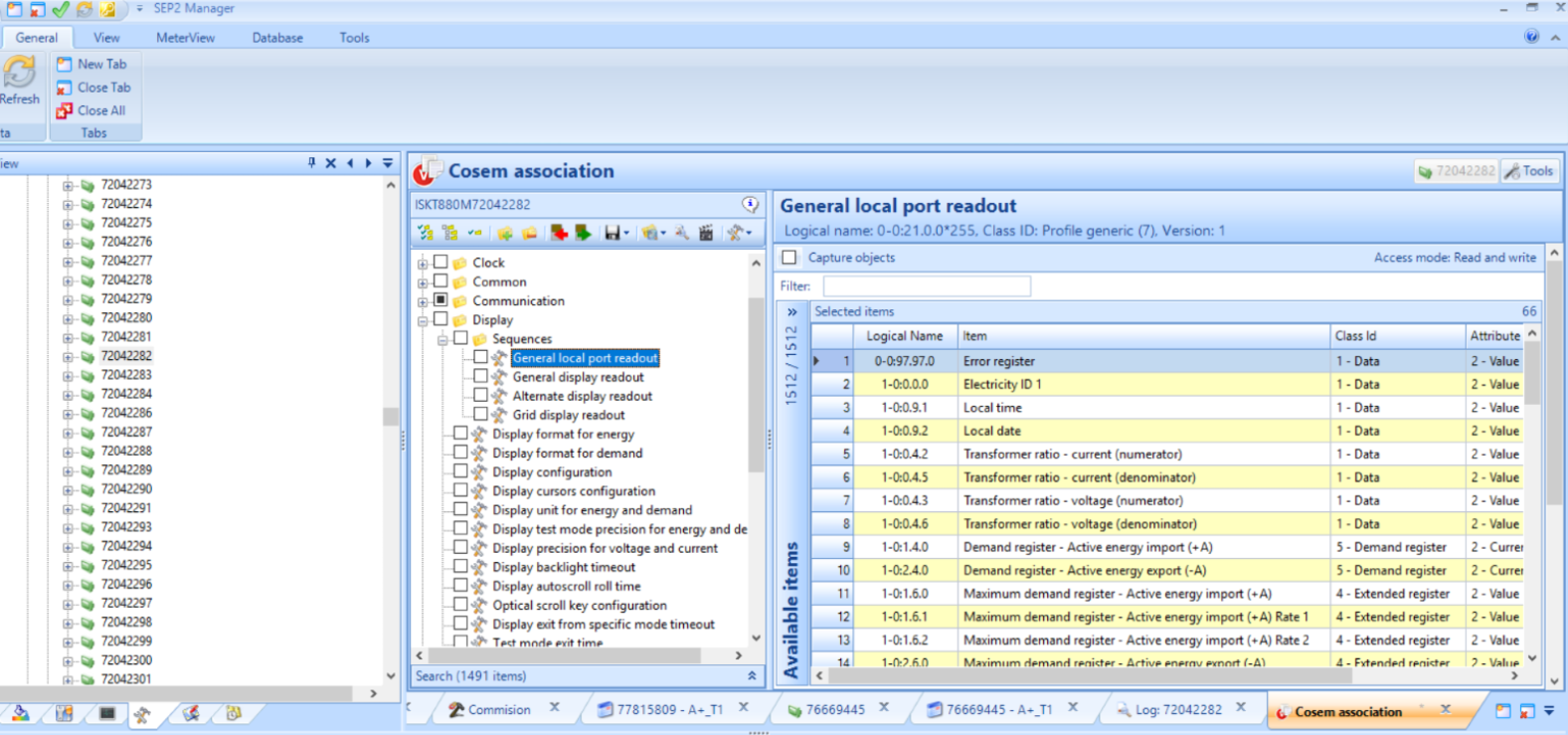

Screenshot softwaru SEP2 Manager (Iskraemeco), zobrazení Cosem association, stránka General local port readout, pro elektroměr ISKT880M72042282. Karty pásu karet: General, View, MeterView, Database, Tools; pás General zobrazuje Refresh, New Tab, Close Tab, Close All. Levý panel uvádí čísla elektroměrů 72042273 až 72042301 (vybrán 72042282). Prostřední panel, strom: Clock, Common, Communication, Display > Sequences s položkami General local port readout (zvýrazněno modře, pole nezaškrtnuto), General display readout, Alternate display readout, Grid display readout; níže: Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Název pravého panelu General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; pole Capture objects nezaškrtnuto; Access mode: Read and write; pole Filter prázdné; Selected items 66 (1512 / 1512 available). Sloupce tabulky: Logical Name, Item, Class Id, Attribute. Řádky: 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3; 57 1-0:22.8.0 Active energy export (-A) L1; 58 1-0:42.8.0 Active energy export (-A) L2; 59 1-0:62.8.0 Active energy export (-A) L3; 60 1-0:31.7.124 Instantaneous current L1 THD; 61 1-0:51.7.124 Instantaneous current L2 THD; 62 1-0:71.7.124 Instantaneous current L3 THD; 63 1-0:32.7.124 Instantaneous voltage L1 THD; 64 1-0:52.7.124 Instantaneous voltage L2 THD; 65 1-0:52.7.124 Instantaneous voltage L2 THD; 66 1-0:72.7.124 Instantaneous voltage L3 THD. Všechny řádky: Class Id 3 - Register, Attribute 2 - Value.
6 Další krok: přidání elektroměru do Reduxi
Po nakonfigurování elektroměru ho přidejte do Reduxi Controller. Postupujte podle článku How to add energy meter Iskraemeco MT880.
✓ Shrnutí
Příprava (body 1–2): Použijte standardní strukturu telegramu Reduxi. Připravte si elektroměr MT880 a nástroj SEP2W manager nebo Symbiot.
Nastavení elektroměru (body 3–5): Nastavte IEC local port setup channel 1, IEC HDLC setup channel 1 a general local port readout.
Přidání do Reduxi (bod 6): Přidejte elektroměr do Reduxi Controller podle návodu pro MT880.
Spuštění (bod 6): Po přidání elektroměru zkontrolujte hodnoty v Reduxi Configurator.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Žádná data z elektroměru | Zkontrolujte nastavení telegramu podle standardní struktury telegramu Reduxi. Při úpravě readoutu si poznamenejte číslo řádku a Logical Name. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
