1. Jak se připojit a nakonfigurovat
Pokyny naleznete na webové stránce výrobce - https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.
2. Jak nakonfigurovat fyzické připojení k tepelnému čerpadlu přes kontakt EVU pro podporu Smart Grid?

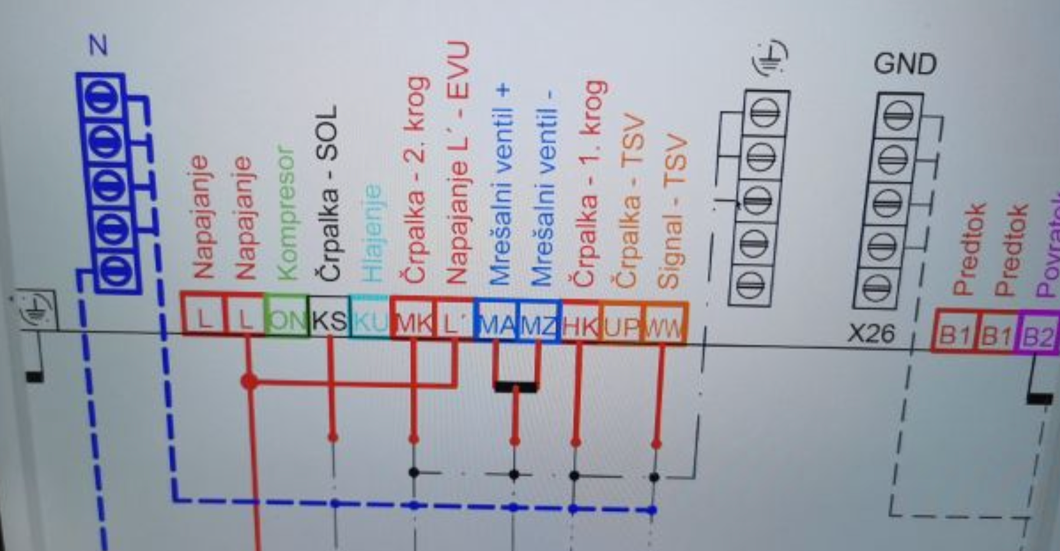

2.1 Vyhledejte kontakt EVU v tepelném čerpadle
Podívejte se prosím na níže uvedený příklad.

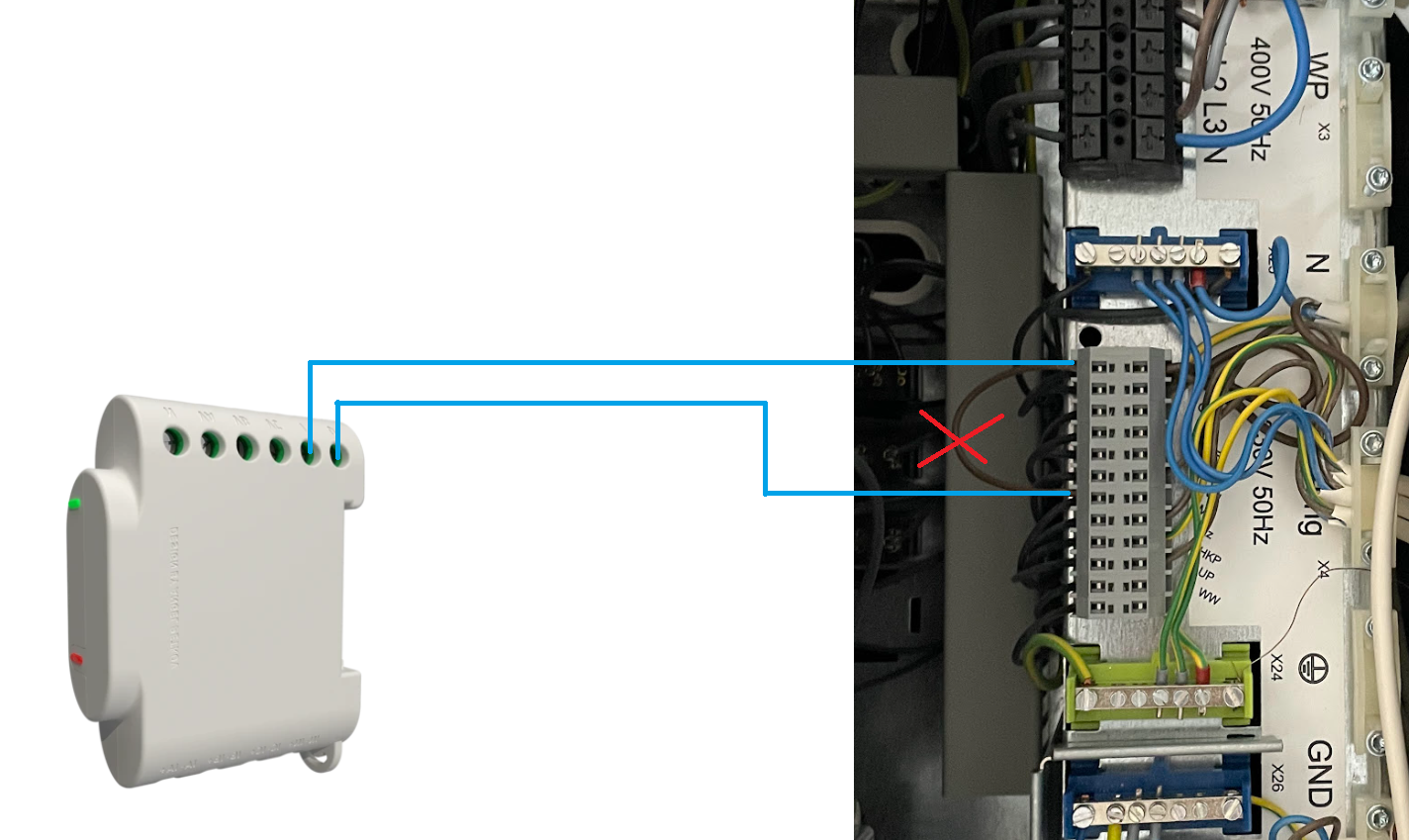

2.2 Připojte kontakt EVU k Shelly
Vezměte vodič z kontaktu EVU a připojte jej ke kontaktu Shelly "I" (Input), který přišel z "L" napájecího zdroje na Stiebel Eltron. Od „O“ (výstupního) kontaktu na Shelly veďte vodič ke kontaktu „EVU“ „L“ na tepelném čerpadle Stiebel Eltron.
2.3. Nakonfigurujte uživatelské rozhraní Shelly
Nyní stisknutím tlačítka na uživatelském rozhraní Shelly zapněte nebo vypněte spínač I/O. Zkontrolujte, zda je jednotka EVU aktivní, když je normálně zavřená nebo normálně otevřená. Stiebel Eltron má ve výchozím nastavení tento kontakt vždy sepnutý, aby zůstal ÚT v provozu. Pokud je odblokován, kontakt EVU se aktivuje. To tedy znamená, že je normálně zavřený a toto je potřeba odpovídajícím způsobem nastavit v Shelly 3EM.
3. Přidejte zařízení do Reduxi Configurator
Nejprve se můžete přihlásit do Reduxi Configurator pomocíReduxi Configurator prostřednictvím prohlížeče.
1. Klikněte na Přidat zařízení
2. Zadejte Základní nastavení
3. Vyberte Komunikační kanál
4. Zadejte Konfigurace zařízení
5. Zadejte a zvolte Pokročilá nastavení
4. Nakonfigurujte správnou strategii v Reduxi Configurator
Přidejte strategii do regulátoru Reduxi (strategie ON/OFF) a definujte, kdy bude tento kontakt „otevřený“. Můžete určit, že bude otevřen, když dosáhne limitu na měřiče sítě.
