1. Jak nastavit rozhraní M-Bus na elektroměru Landis+Gyr E450?
Chcete-li nakonfigurovat elektroměr, postupujte podle Jak nakonfigurovat Landis+Gyr E350 ali E450 v nástroji MAP120.
2. Fyzické připojení

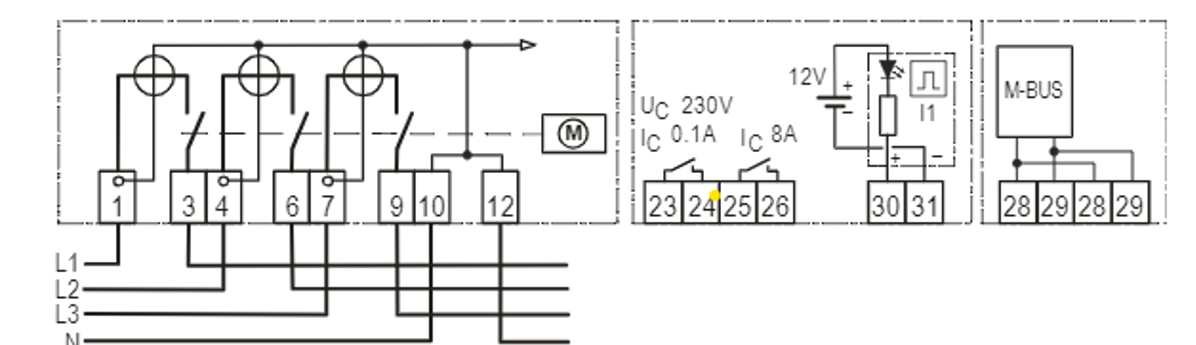

Připojte M-BUS na elektroměru přímo k Reduxi Landis Converter RS485-M-BUS. Použijte prosím PIN 28 a 29 na elektroměru, jak je vidět na obrázku níže.
Ze strany Reduxi Landis Converter RS485 se prosím připojte k Reduxi Controller nebo Reduxi Gateway a vyberte port jedna nebo port dva:
A->A
B->B
GND->GND
Na rozhraní se objevilo zelené světlo a blikající žlutá barva. Pokud žlutá barva nebliká, elektroměr není nastaven z elektrorozvodu a neodesílá data.
3. Přidejte zařízení do Reduxi Configurator
Nejprve se můžete přihlásit do Reduxi Configurator pomocí Reduxi Configurator prostřednictvím prohlížeče.
1. Klikněte na Přidat zařízení

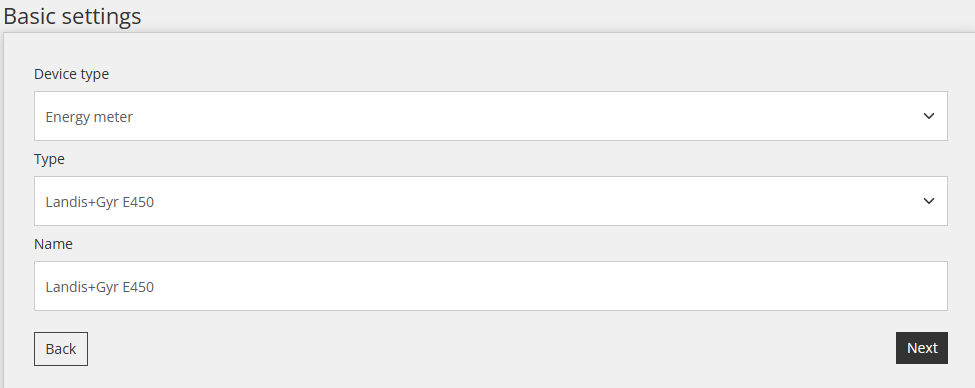

2. Zadejte Základní nastavení
3. Vyberte Komunikační kanál
4. Vyberte Konfigurace zařízení
5. Test komunikace
5. Zadejte a zvolte Pokročilá nastavení
