Nastavení převodníku Reduxi Converter P1 WiFi / Ultra na stránce Reduxi Configurator

Aktualizováno

1. Úvod

Vítejte ve světě Reduxi, který vám umožní kontrolovat náklady na energii a efektivně využívat elektřinu pro udržitelný rozvoj. Hlavní vlastnosti:

  • Řízení špičkového výkonu,
  • Řízení výroby solární elektrárny,
  • Optimalizace spotřeby elektřiny.

Přesné měření a analýza spotřeby energie jsou prvními kroky k úsporám energie. K dosažení tohoto cíle potřebujete správnou technologii. Převodník Reduxi umožňuje připojení měřičů P1 k systému Reduxi přes ovladač Reduxi.



2. Pokyny k připojení

Převodník Reduxi P1 WiFi / Ultra se musí nejprve připojit k síti WiFi. Poté je nutné připojit převodník Reduxi k ovladači Reduxi prostřednictvím nově navázaného připojení TCP/IP.

Viz také tento dokument: Připojení převodníku P1-WiFi k Reduxi

  • Připojte chytrý měřič kabelem RJ12 k převodníku Reduxi (ujistěte se, že pořadí vodičů v kabelu RJ12 odpovídá na obou stranách kabelu RJ12). Funkční kabel je součástí balení.
  • Zelená LED dioda na převodníku by se měla rozsvítit.

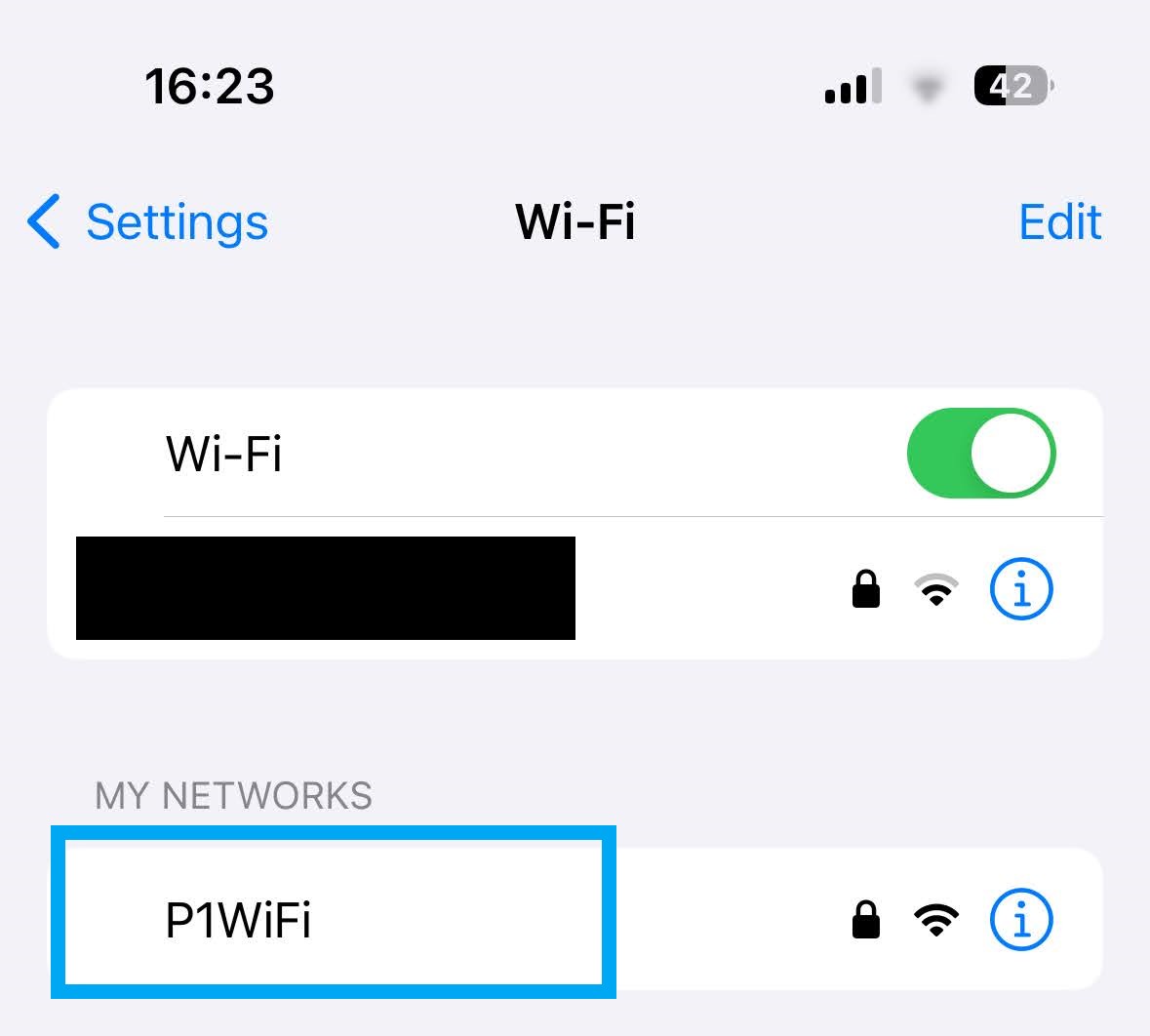

  • Pomocí telefonu nebo počítače přejděte na sítě WiFi a připojte se k síti WiFi s názvem "P1WIFI".


  • Pokud se okno automaticky nezobrazí, otevřete prohlížeč a přejděte na http://p1wifi.local

  • Pro přihlášení použijte uživatelské jméno "admin" a heslo "admin".

  • Připojte převodník k místní síti WiFi konfigurací nastavení bezdrátové sítě (doporučujeme nastavit statickou IP adresu).

  • Klikněte na Uložit a nyní se připojte pomocí mobilního telefonu nebo počítače ke stejné místní síti wifi, ke které jste připojili převodník.
  • Připojte se k ovladači Reduxi tak, že přejdete na http://reduxi.local, přihlaste se a vyberte "Přidat zařízení".

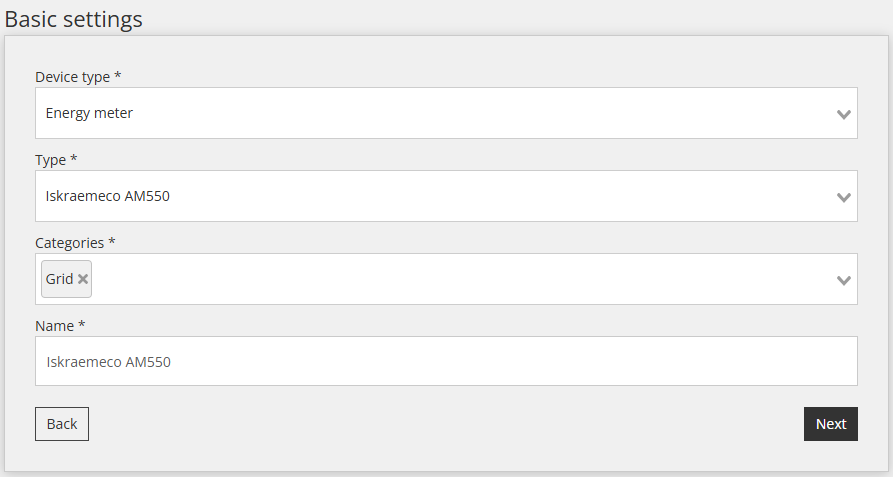

  • Vyberte "Měřič energie" a typ chytrého měřiče s portem P1, který chcete přidat (např. Iskraemeco AM550). Ostatní pole lze ponechat výchozí. Například:
    • Vyberte typ zařízení: Měřič energie,
    • Vyberte typ: Iskraemeco AM550,
    • Vyberte kategorii: Síť,
    • A zadejte název.

Poznámka: Některé měřiče energie nejsou kompatibilní s protokolem P1.

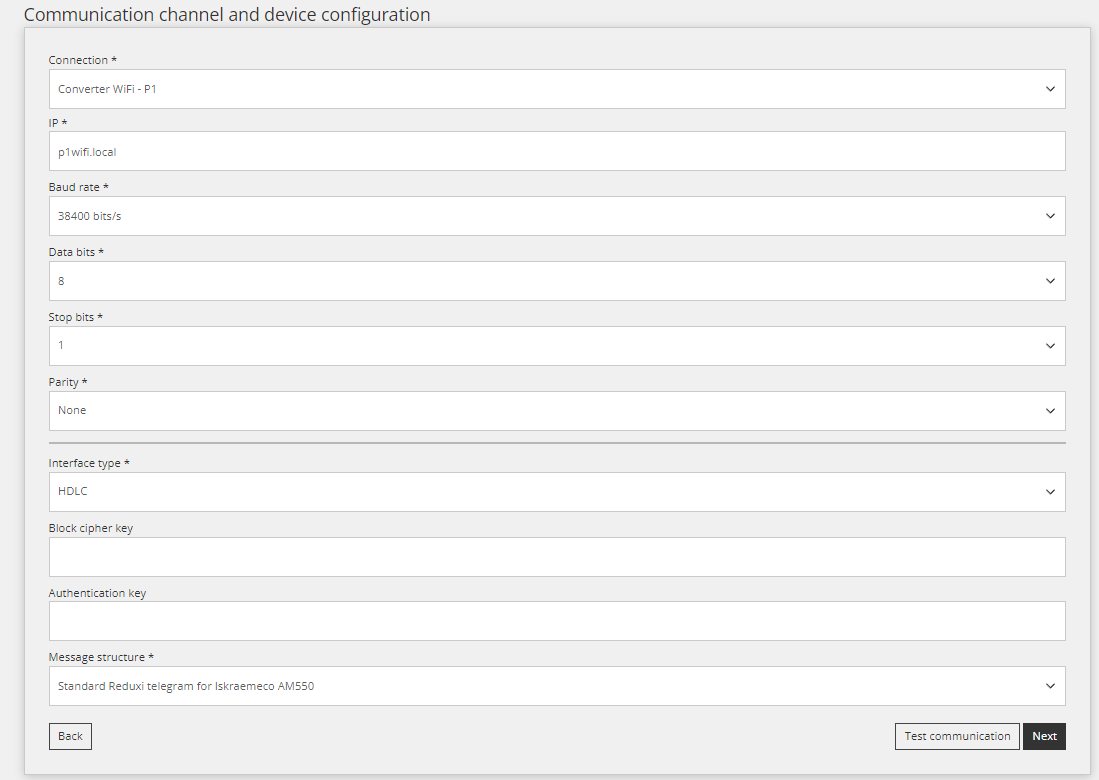

  • Na další obrazovce vyberte Typ připojení: "Převodník WiFi - P1"

  • Zadejte IP adresu převodníku Reduxi P1 WiFi nebo zadejte p1wifi.local. POZNÁMKA: poslední parametr "Struktura zprávy" se může lišit v závislosti na umístění vašeho měřiče (tj. jiná země) a musí být odpovídajícím způsobem změněn. Zbytek lze ponechat výchozí.

  • Testování komunikace se provádí pomocí tlačítka "Testovat komunikaci" dole, hned po zadání všech polí komunikačního kanálu.


  • Existují dva různé případy odpovědi na komunikaci.

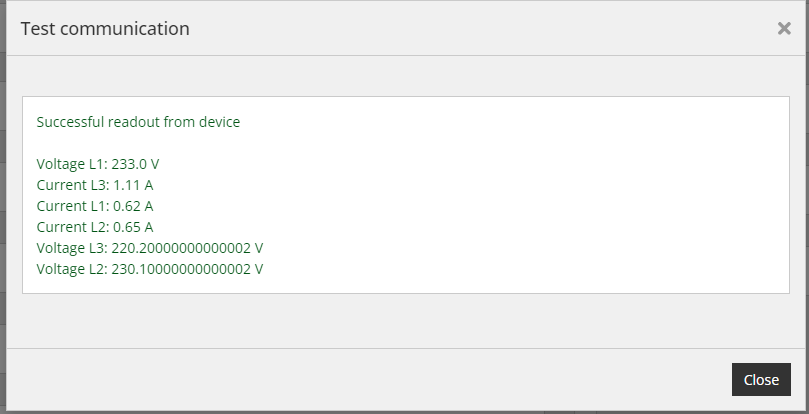

    • Případ 1: Komunikace funguje správně


  • Případ 2: Nelze komunikovat se zařízením


  • Pokud komunikace funguje, vyberte "hotovo" a zařízení se přidá.
  • Pokud komunikace nefunguje, zkuste následující
    • Zkontrolujte a experimentujte s "Strukturou zprávy"
    • Zkontrolujte, zda je převodník správně připojen k síti. Můžete se pokusit připojit k převodníku pomocí prohlížeče otevřením http://p1wifi.local nebo IP adresy, kterou jste nakonfigurovali.
    • Zkontrolujte všechny kroky uvedené v tomto dokumentu.
    • Kontaktujte svého provozovatele distribuční soustavy (DSO), abyste odpovídajícím způsobem nakonfigurovali elektrický měřič. Vysvětlete, že potřebujete, aby měřič pravidelně hlásil měření.

Pro konfiguraci/instalaci softwaru navštivte webové stránky, kde najdete nejnovější dokumentaci:

support.reduxi.eu.



Kompatibilní zařízení

Převodník Reduxi P1 WiFi je kompatibilní s měřiči energie, které splňují standard P1. Například:

- Iskraemeco AM550



3. Specifikace

3.1. Rozměry

  • Pouzdro stolního typu, které lze připojit.
  • Rozměry: 35,4 x 70,4 x 22 mm.
  • Ochrana: <IP20.
  • Hmotnost: 30 g.


Délka: 35,4 mm Šířka: 70,4 mm Výška: 22 mm



3.2. Technické údaje

NAPÁJENÍ

Napájení

Chytrý měřič



PINS
Chytrý měřič RJ12



KONEKTIVITA

WiFi



Chytrý měřič

Port P1 na úrovni TTL



JINÉ
Provozní teplotní rozsah Od 0 °C do +40 °C
Rozsah skladovacích teplot Od -10 °C do +70 °C
Relativní vlhkost během provozu < 95 % (nekondenzuje)
Ochrana < IP20



3.3. Připojovací zástrčky

3.3.1. Zástrčky RJ12


Obrázek 2: Komunikační zástrčky RJ12 (označené číslem 2).

  1. +5 V stejnosměrný zdroj.
  2. Požadavek datové linky – výstup.
  3. Datová zem.
  4. NC – není připojen.
  5. Datová linka – vstup.
  6. Zem zdroj.
  • Komunikace přes výstup P1.
  • Úroveň napětí: 0 V – 5 V.



3.3.2. Kontrolky LED

led_indicators_reduxi_converter.png Zelená LED: Napájení je aktivní.
Fialová LED bliká: Zařízení je připojeno k domácí síti Wi-Fi a data se přenášejí.
Modrá LED bliká: Zařízení je připojeno k domácí síti Wi-Fi a NEPŘENÁŠEJÍ se žádná data.
Červená LED svítí: Zařízení NENÍ připojeno k domácí síti Wi-Fi a data se přenášejí.

4. Řešení potíží

V případě problémů proveďte obnovení továrního nastavení a začněte z čistého stavu.

Obnovení továrního nastavení je nutné, když je převodník připojen k jinému měřiči energie nebo k jinému místu.

Pro obnovení továrního nastavení převodníku postupujte následovně:

  • připojte převodník k napájení (které lze získat z měřiče nebo externího zdroje napájení)
  • stiskněte a podržte tlačítko reset po dobu 10 sekund, dokud se nerozsvítí červená dioda

Pokud se převodník nemůže připojit k cloudové webové aplikaci, nejprve jej z cloudové webové aplikace odstraňte.


5. Obecné pokyny k použití

  • Používáním tohoto zařízení souhlasíte s Zásadami ochrany osobních údajů a Smluvními podmínkami
  • Přečtěte si a uschovejte tyto pokyny pro budoucí použití. Dodržujte všechna varování a pokyny.
  • Umístění: Ujistěte se, že je výrobek umístěn na stabilním, nevibračním povrchu.
  • Vybalení: Před připojením výrobku k napájení odstraňte veškerý obalový materiál.
  • Ventilace: Udržujte ventilační otvory volné; na výrobek nic nepokládejte.
  • Vlhkost a kapaliny: Chraňte výrobek před vystavením kapalinám, dešti nebo vlhkosti.
  • Čištění: Před čištěním vždy odpojte výrobek od napájení. Používejte pouze měkký, suchý hadřík; vyvarujte se tekutým nebo sprejovým čisticím prostředkům.
  • Otvory: Do žádných otvorů nevkládejte žádné předměty.
  • Opravy a úpravy: Nepokoušejte se výrobek sami otevírat ani opravovat, protože by to vedlo ke ztrátě záruky. Opravy by měli provádět pouze kvalifikovaní servisní technici.
  • Přemístění: Před přemístěním odpojte výrobek od napájení.
  • Štítky: Udržujte všechny originální štítky neporušené a neodstraňujte je z výrobku.
  • Zdroje tepla: Vyvarujte se instalaci výrobku v blízkosti zdrojů tepla, jako jsou radiátory, topení nebo jiné spotřebiče, které generují teplo.
  • Napájecí kabel: Napájecí kabel nainstalujte bezpečně a ujistěte se, že nepředstavuje nebezpečí zakopnutí a není vystaven potenciálnímu poškození předměty, které by jej mohly sevřít nebo zkroutit.
  • Příslušenství: Používejte pouze příslušenství nebo doplňkové zařízení doporučené výrobcem.
  • Odpojení: Odpojte výrobek od zdroje energie během bouřek nebo pokud se nebude používat po delší dobu.
  • Napěťové požadavky: Připojte výrobek pouze k elektrické zásuvce, která odpovídá napěťovým požadavkům uvedeným v těchto pokynech.
  • Přístup k napájení: Ujistěte se, že vstup napájení na zařízení je vždy přístupný a funkční.
  • Elektrická zátěž: Nepřetěžujte elektrické zásuvky, prodlužovací kabely ani jističe.



Výrobce

Název: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Identifikační číslo: 6930808000

DIČ: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Účel: Reduxi Converter P1 WiFi

Verze: V1.0 12.2022
