Jak připojit nabíječku go-e Charger Gemini flex k Reduxi Controller
Připojte nabíječku go-e Charger Gemini flex k Reduxi Controller přes Wi-Fi a OCPP. Reduxi může snížit váš účet za elektřinu o 70 %.
Textový popis tohoto obrázku

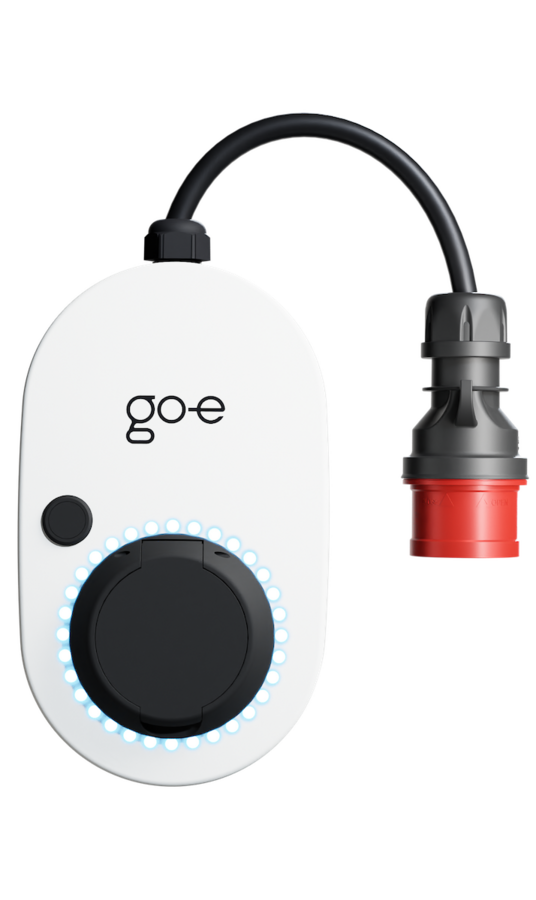

Fotografie bílé wallbox nabíječky elektromobilů go-e na bílém pozadí. Oválný bílý kryt s černým logem go-e vpředu, malým kulatým černým tlačítkem vlevo nahoře a černou nabíjecí zásuvkou s prstencem malých světle modrých LED v dolní části. Černý kabel vychází z horní části krytu kabelovou průchodkou, stáčí se doprava a končí šedočernou třífázovou zástrčkou CEE s červeným lemem a červenou přední částí.
1 Technická dokumentace
Dokumenty výrobce k nabíječce go-e:
- Datasheet go-e Charger Gemini flex (Dutch) – Technické údaje variant 11 kW a 22 kW.
- go-e Charger Gemini flex product page – Informace o produktu od společnosti go-e.
- go-e manuals and downloads – Přehled příruček go-e.
2 Potřebné vybavení
Potřebujete:
- Reduxi Controller
- go-e Charger Gemini flex, nainstalovaná a připojená k napájení
- Resetovací karta go-e (součást dodávky nabíječky)
- Chytrý telefon s aplikací go-e (iOS nebo Android)
- Síť Wi-Fi, ke které se může připojit Reduxi Controller i nabíječka go-e Charger
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Instalace aplikace go-e
K instalaci aplikace použijte kódy QR nebo odkazy.
3.1 iOS
Textový popis tohoto obrázku
Kód QR na modrém pozadí. Uprostřed kódu QR je logo go-e. Pod ním je odznak Apple App Store s německým textem Laden im App Store [Stáhnout v App Store]. Kód QR vede na aplikaci go-e v Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Textový popis tohoto obrázku
Kód QR na modrém pozadí s logem go-e uprostřed. Pod ním je odznak Google Play s německým textem JETZT BEI Google Play [Stáhnout na Google Play]. Kód QR vede na aplikaci go-e v Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Konfigurace nabíječky go-e
Po instalaci nabíječky a jejím připojení k napájení ji nastavte v aplikaci a připojte k síti Wi-Fi.
4.1 Připojení nové nabíječky go-e Charger
Textový popis tohoto obrázku
Screenshot tří obrazovek aplikace go-e (telefon s Androidem), zleva doprava. Obrazovka 1 (čas 10:45), nadpis Add or setup device: mřížka obrázků zařízení go-e (wallbox nabíječky s kabely, řídicí jednotka na DIN lištu s displejem, bílé a černé wallboxy); pod ní modré tlačítko (červený rámeček, 1.) pro nastavení zařízení go-e a šedé tlačítko Add go-e device. Obrazovka 2 (čas 10:55, zašedlé pozadí): stejná mřížka zařízení; dialog Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Tlačítka Cancel a Agree (Agree označeno červeným rámečkem a 2.). Obrazovka 3 (čas 11:00), nadpis Setup new device: text Scan the QR code from the reset card or data card to connect your phone to the go-e device. Fotografie karty s názvem go-e Charger RESET CARD (RFID) s textem: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [německy: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (zbytek začerněn); Hotspot SSID: go-e-254 (zbytek začerněn); Hotspot key: b6ac33 (zbytek začerněn); vpravo kód QR. Pod kartou: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Dole modré tlačítko (červený rámeček, 3.) pro naskenování kódu QR.
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání nabíječky do Reduxi
Vytvořte konfiguraci OCPP mezi nabíječkou go-e Charger a Reduxi Controller.
6.1 Základní nastavení
Přihlaste se do místního Reduxi Configurator (viz bod 5) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky levého postranního panelu Reduxi Configurator. Nahoře: logo reduxi s textem CONFIGURATOR. Sbalené sekce: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dvě tlačítka vedle sebe: Add device (ikona plus, označeno modrým zvýrazňovacím rámečkem) a Add strategy (ikona plus). Pod nimi dvě položky: Settings a Profile. Oblast vpravo od postranního panelu je prázdná bílá.
V prvním kroku vyberte základní nastavení:
- Typ zařízení:
EV charger - Type:
OCPP 1.6 - JSON - Name: název dle vašeho výběru
Textový popis tohoto obrázku
Screenshot průvodce Reduxi Configurator, krok 1 Basic settings. Ukazatel průběhu: krok 1 Basic settings (aktivní, tmavý kruh), krok 2 Communication channel (šedý). Formulář Basic settings: Device type *: EV charger (rozbalovací seznam); Type *: OCPP 1.6 - JSON (rozbalovací seznam); Name *: go-e Charger (textové pole). Tlačítka: Back (vlevo, s obrysem) a Next (vpravo, tmavé).
6.2 Nastavení komunikace
Druhý krok nastavuje komunikační kanál pro OCPP. Zadejte Device identifier (podle vlastního výběru). Reduxi Controller automaticky vygeneruje URL pro OCPP JSON 1.6. Na konec této URL přidejte /Device ID.
| Parametr | Hodnota |
|---|---|
| Identifikátor zařízení | Libovolný název, například my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Generuje ho controller, zobrazuje se dole na stránce. Na konec přidejte /Device ID. Příklad: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Textový popis tohoto obrázku
Snímek obrazovky průvodce v Reduxi Configurator, krok 2 Communication channel. Ukazatel průběhu: 1 Basic settings (hotovo), 2 Communication channel (aktivní), 3 Advanced settings (šedý). Název sekce: Communication channel and device configuration. Pole: Device identifier *: my_station_ID1 (modrý zvýrazňovací rámeček); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (nápověda: In effect when manual override is selected); Forward communication to backend OCPP server: prázdné; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (pouze pro čtení, modrý zvýrazňovací rámeček, vpravo ikona kopírování). Tlačítka: Back (vlevo), Test communication (obrysové) a Next (tmavé) vpravo.
IP adresu, cestu a Device identifier budete potřebovat v bodě 7.
7 Konfigurace OCPP v aplikaci go-e
Vložte data OCPP z Reduxi Controller do nastavení OCPP v aplikaci go-e.
Textový popis tohoto obrázku
Screenshot tří obrazovek aplikace go-e (telefon s Androidem, stavový řádek 09:02, baterie 85 %), zleva doprava. Obrazovka 1 (karta Charger): záhlaví Go-E_Charger s Device List; text No car connected, Plug in the cable to start charging your car; obrázek bílé nabíječky go-e; tlačítko Start (zašedlé); režimy Eco (Eco-friendly & cost-effective), Basic (vybráno, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Dolní karty: Charger, Eco, Information, Settings. Červený rámeček s číslem 1. označuje kartu Settings. Obrazovka 2 (Settings): položky Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); modrý banner Help us improve! s tlačítkem Share Feedback. Červený rámeček s 2. označuje položku Connection. Obrazovka 3 (Connection): položky Wi-Fi: (název sítě vynechán); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; modrý banner Help us improve! s Share Feedback. Červený rámeček s 3. označuje položku MQTT (hodnota Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Textový popis tohoto obrázku
Screenshot dvou obrazovek aplikace go-e (telefon s Androidem), zleva doprava. Obrazovka 1 (OCPP, čas 09:03, baterie 85 %): šipka zpět a nadpis OCPP; přepínač OCPP: zapnuto (označeno červenou 4.); sekce About OCPP s textem: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; položka OCPP Server: ws://192.168.1.138/... (označeno červeným rámečkem a 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; dolní karty Charger, Eco, Information, Settings (aktivní Settings). Obrazovka 2 (OCPP server, čas 09:04, baterie 84 %): nadpis OCPP server; pole URL: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; tlačítko Paste from clipboard; Protocol: WSS / WS (vybráno WS); Username; Password; Host: 192.168.1.138 (červený rámeček, 6.); Path: /ocpp/1.6/json/GO-E_Charger (červený rámeček, 7.); Append SN to URL: políčko nezaškrtnuté; tlačítko Save changes (modré).
8 Test komunikace
Pokud jste tak ještě neučinili, klikněte v průvodci na Done: zařízení vytvoří pouze Done. Poté spusťte test komunikace.
Textový popis tohoto obrázku
Screenshot seznamu zařízení v Reduxi Configurator. Záhlaví: logo reduxi s textem Configurator. Sekce Devices (ikona minus). Položky: Elwa 2 (ikona tepelného čerpadla); Fronius SYMO (ikona slunce); SunSpec (ikona slunce); Thor (ikona tepelného čerpadla); go-e Charger (ikona auta, označeno červeným rámečkem). Pod tím tlačítko Add device s ikonou plus.
Textový popis tohoto obrázku
Screenshot stránky zařízení Reduxi "Devices / go-e Charger" se zeleným stavem "Connected" vpravo nahoře. Karty: Last measurements, Analyze, Archive, Details; karta Details je vybraná a označená červeným rámečkem. Levý panel "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Pravý panel "Advanced configuration (optional)" s přepínači, všechny nastavené na No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Dolní řada rozbalovacích seznamů: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.
Textový popis tohoto obrázku
Screenshot spodní části karty Details zařízení v Reduxi Configurator. Viditelná pole: rozbalovací seznam (prázdný, nahoře useknutý); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (jen pro čtení, ikona kopírování). Tlačítka dole: Delete device (vlevo, s obrysem); Test communication (s obrysem, označeno červeným rámečkem) a Save (tmavé) vpravo. Malý šedý text v zápatí vpravo dole: Office | TRBE-3336-4BLI-Z595.
Test vrátí jeden ze tří výsledků:
Textový popis tohoto obrázku
Screenshot dialogu Test communication v Reduxi Configurator se zavíracím křížkem v pravém horním rohu. Textové pole se zelenou zprávou: Successful readout from device. Tlačítko: Close (tmavé, vpravo dole). Stránka za dialogem je zašedlá.
Textový popis tohoto obrázku
Screenshot dialogu s názvem "Test communication" s tlačítkem zavření (x) vpravo nahoře. První pole: "Unable to communicate with device." Druhé pole: "Number of devices found on OCPP - JSON 1.6: 1" a "Device identifier: my_station_ID1". Tlačítko vpravo dole: Close.
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem "Test communication" s tlačítkem zavření (x) vpravo nahoře, zobrazeného nad ztlumenou stránkou. První rámeček: "Unable to communicate with device." Druhý rámeček: "Number of devices found on OCPP - JSON 1.6: 0". Vpravo dole tlačítko: Close.
9 Kontrola naměřených hodnot
9.1 Poslední měření
Po úspěšném testu zkontrolujte hodnoty v části Devices – Last measurements v Reduxi Configurator.
Textový popis tohoto obrázku
Snímek obrazovky zobrazení Last measurements zařízení v Reduxi Configurator. Karty: Last measurements (aktivní), Analyze, Archive. Vpravo nahoře: rozbalovací nabídka intervalu obnovení Each second a tlačítko obnovení. Karta Control type: tlačítka Auto (vybrané, tyrkysové), Manual, Off, Boost; časová značka 10. 05. 2024 07:28:27. Karta Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (časové značky 10. 05. 2024 07:28:45 až 07:28:46). Karta Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Karta Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Karta Other: Control type AUTO; State name AVAILABLE; Communication error OFF (časová značka 07:28:42).
9.2 Sledování a řízení
Po přidání zařízení v Reduxi Configurator ho sledujte a řiďte v cloudové aplikaci Reduxi.
Chcete-li řídit nabíjení podle dynamických cen a dynamických tarifů, nastavte v části Devices control type nabíječky na AUTO a nadefinujte strategii podle článku Strategies for Reduxi controller.
✓ Shrnutí
Příprava (body 1–4): Shromážděte dokumenty a vybavení, nainstalujte aplikaci go-e a připojte nabíječku k síti Wi-Fi controlleru.
Nabíječka go-e (bod 7): Zapněte OCPP v aplikaci go-e a zadejte host a cestu Reduxi Controller.
Přidání do Reduxi (body 5–6, 8): Přihlaste se, přidejte zařízení OCPP 1.6 - JSON, nadefinujte Device identifier a spusťte Test communication.
Spuštění do provozu (bod 9): Zkontrolujte poslední měření a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier není nastaven nebo se liší. Název na konci cesty v aplikaci go-e se musí přesně shodovat s Device identifier (bod 6.2, bod 7). |
| Test communication: No device with OCPP 1.6 communication is found | Zkontrolujte, zda je v aplikaci go-e zapnuto OCPP a zda jsou host a cesta správně (bod 7). Nabíječka a controller musí být ve stejné síti Wi-Fi (bod 4.1). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
