Připojte Reduxi k Hybrid Inverter Deye. Komunikace je nastavena pomocí RS-485 připojení a využívá Protokol Modbus. Reduxi může snížit váš účet za elektřinu o 70 %.

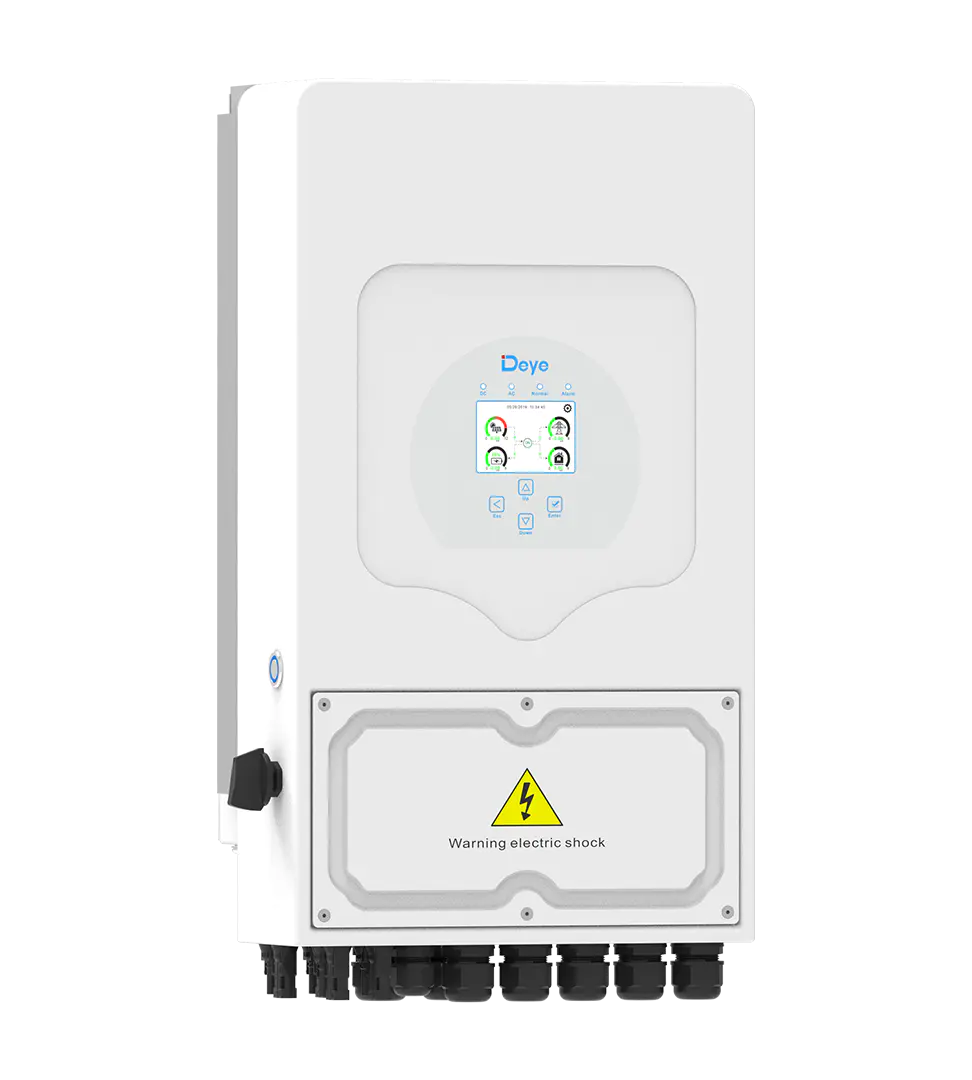

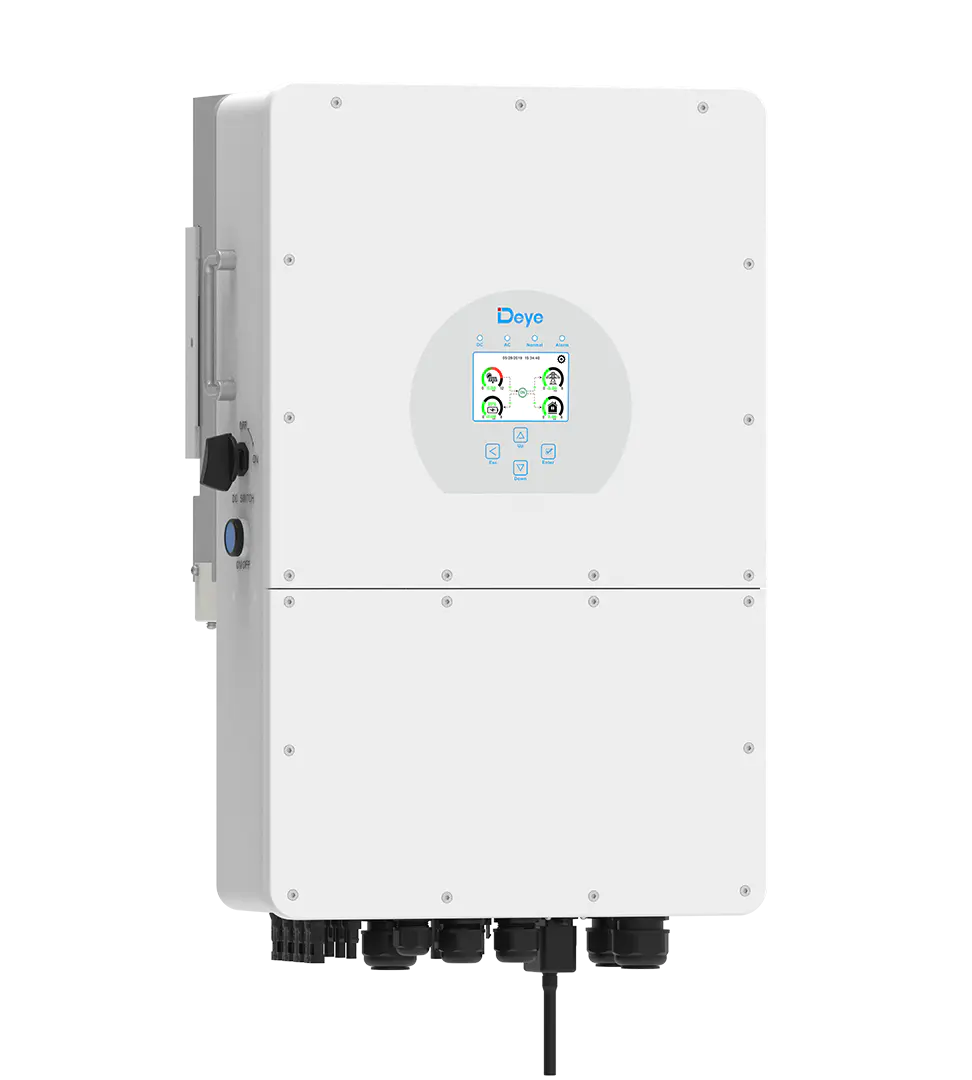

Obrázek Hybrid Inverter Deye (1phase) Obrázek Hybrid Inverter Deye (3phase LV)

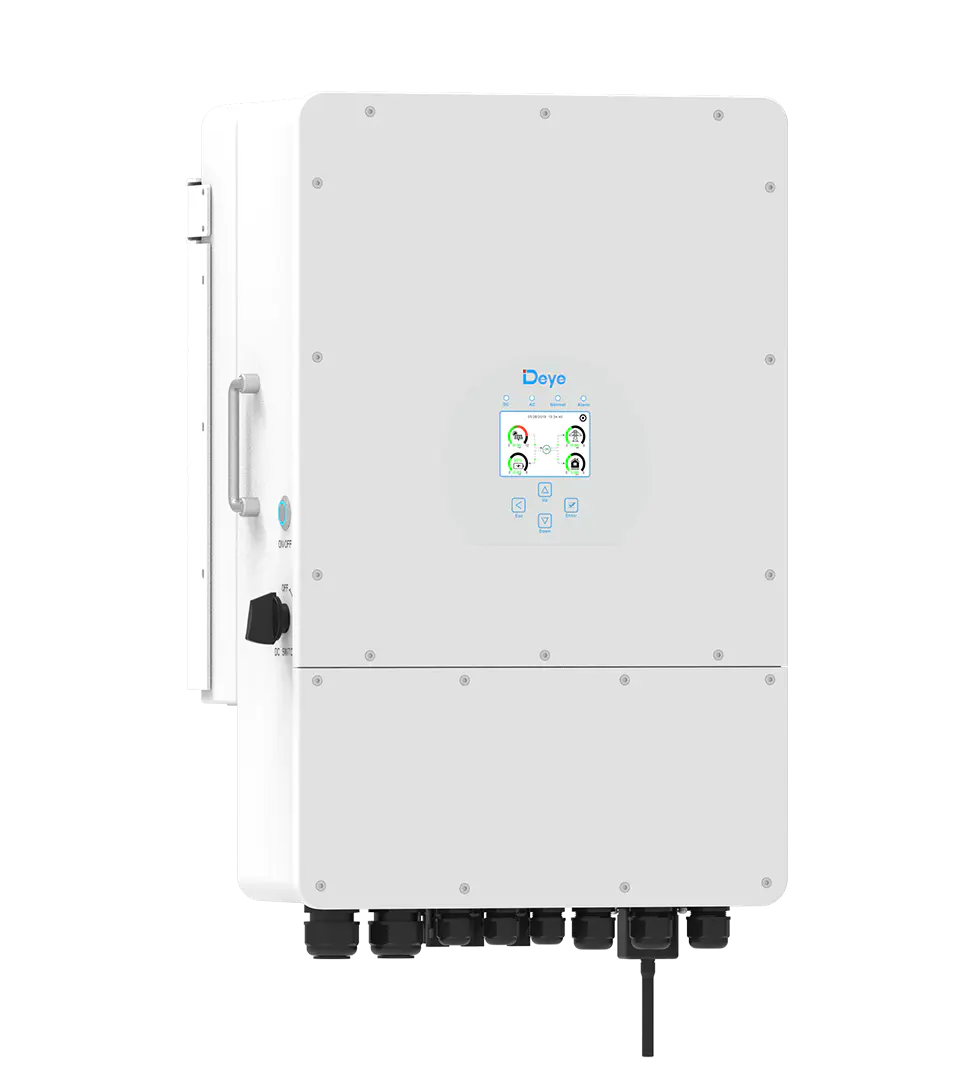

        Obrázek Hybrid Inverter Deye (3phase HV)

Konkrétní modely:

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3,6-8kW | Jednofázový | 2 MPPT | Hybridní invertor | LV Battery Supported --> Odkaz na uživatelskou příručku: Uživatelská příručka | Jednofázový hybridní invertor pro nízké napětí (LV)
• NE-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Třífázové | 2 MPPT | Hybridní invertor | LV Battery Supported --> Odkaz na uživatelskou příručku: Uživatelská příručka | Třífázový hybridní invertor pro nízké napětí (LV)

• NE-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Třífázové | 2 MPPT | Hybridní invertor | HV Battery Supported --> Odkaz na uživatelskou příručku: Uživatelská příručka | Třífázový hybridní vysokonapěťový střídač (HV)

Důležitá informace!:

Pokud je pro instalaci zvoleno Nízké napětí (LV), lze pro přístup k rozhraní Modbus použít pouze RTU připojení.

Pokud je zvoleno Vysoké napětí (HV), lze pro přístup k rozhraní Modbus použít také Solarman klíč s Modbus TCP/IP.

1. Fyzické spojení mezi Reduxi a Deye Hybrid invertorem

Chcete-li připojit regulátor Reduxi k hybridnímu invertoru Hybrid Inverter Deye, je třeba správně nastavit fyzické sériové připojení RS-485 na obou stranách.



1.1 Reduxi řídicí strana připojení RS-485

Všechny relevantní informace o připojení jsou dostupné na stránce Reduxi Controller pod bodem 2.3.4 Komunikační rozhraní.



1.2 Hybridní invertor strana sériového připojení RS-485

Hybridní Invertor Deye používá konektor RJ-45 pro fyzické připojení k portu Modbus. Příručky poskytují informace o umístění portů.



Jednofázový hybridní invertor LV:

• Reálný obrázek jednofázového hybridního střídače ukazuje, kde se nachází port ModBUS v hybridním střídači na desce plošných spojů. Navíc obrázek správného zapojení je uveden vpravo, DŮLEŽITÉ.



Třífázový hybridní invertor LV:

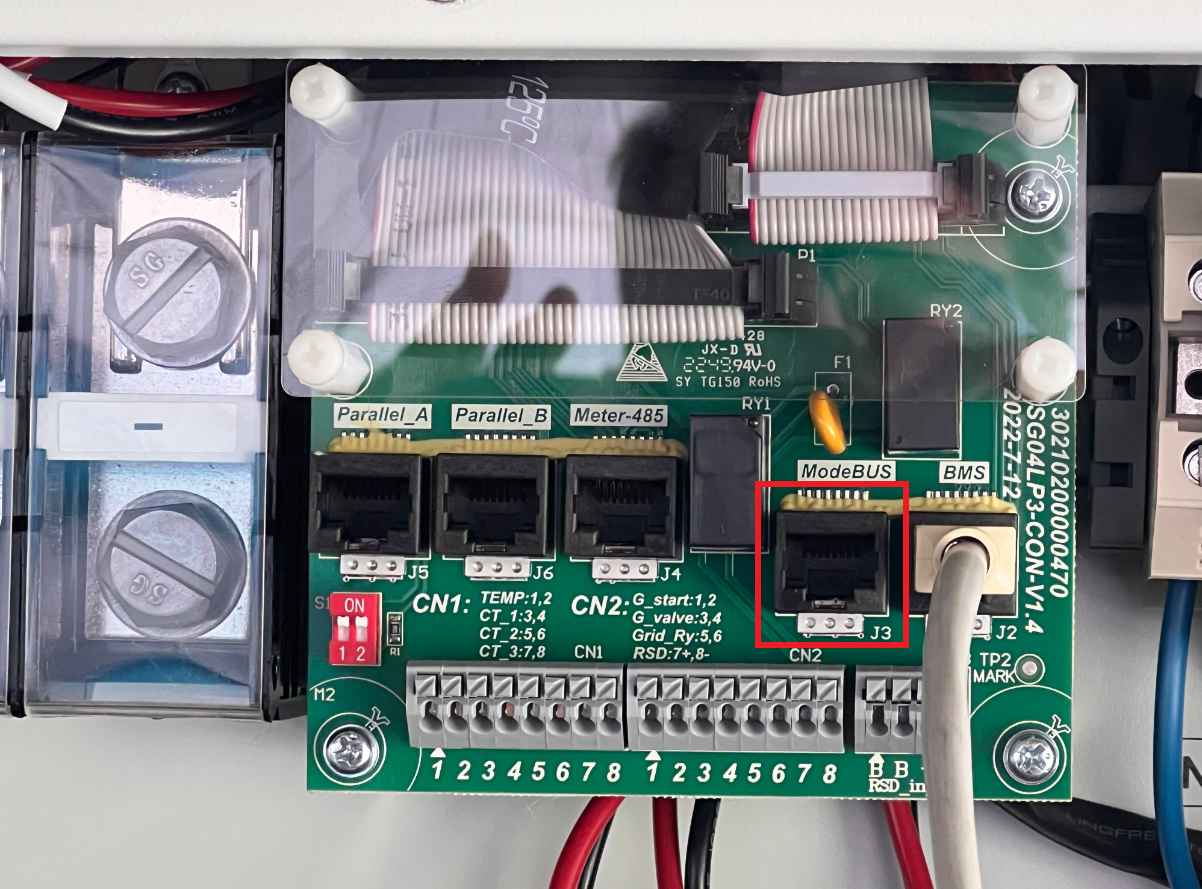

• Skutečný obrázek pro třífázový hybridní invertor LV ukazuje, kde se nachází port ModBUS v hybridním invertoru na desce plošných spojů. Navíc obrázek správného zapojení je uveden vpravo, DŮLEŽITÉ.



Třífázový hybridní invertor HV:

• Schematický obrázek (z manuálu) pro třífázový VN hybridní invertor +, který ukazuje, kde je ModBUS port umístěn v hybridním střídači na desce plošných spojů.



2. Přidejte nové zařízení (Hybrid Inverter Deye) do Reduxi Controller

Jakmile je fyzické připojení nastaveno na obou stranách, lze přidat a otestovat komunikaci hybridního invertoru.



2.1 Přidat zařízení

Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko Přidat zařízení.

2.2 Vyberte zařízení, které chcete přidat

V prvním kroku vyberte základní nastavení:

• Vyberte typ zařízení: Hybridní invertor,
• Vyberte typ: Deye Hybrid Inverter 3P nebo Deye Hybrid Inverter High Voltage 3P,
• A definovat jméno.

2.3 Konfigurace komunikačního kanálu a zařízení.

Ve druhém kroku je potřeba správně nastavit komunikační parametry a jsou rozděleny do dvou částí.

• První část je určena pro nastavení Modbus (RTU), výchozí nastavení je uvedeno na obrázku níže.

• Druhá část je určena pro nastavení Modbus (RTU) (ID jednotky Modbus) a pro další možnosti, zvýrazněná modrým obdélníkem.

V další možnosti musíte definovat:

• ID jednotky Modbus: zapište ID podřízené jednotky ze zařízení ModBUS
• CT/metr: Interní/Externí CT nebo měřidlo
• PV: ano/ne
• Baterie: ano/ne



2.4 Test komunikace

Po dokončení Komunikační kanál a nastavení konfigurace zařízenílze pomocí tlačítka Test komunikace provést test, zda komunikace funguje.

Odpověď lze rozdělit do dvou komunikačních odpovědí:

Případ 1: Komunikace funguje správně

Případ 2: Komunikace nefunguje správně

Pokud komunikace nefunguje, zkuste jiná nastavení Modbus nebo zkontrolujte fyzické připojení.



2.5 Pokročilá nastavení

Třetí krok je určen pro nastavení pokročilých nastavení podle vašeho konkrétního nastavení (situace na místě) a klikněte na tlačítko "Hotovo" umístěné vpravo dole za všemi vstupními poli.



2.6 Pokročilé nastavení podle dílů

Vstupní pole	Vysvětlení
Chcete nastavit interval ukládání dat?	Definujte preferovaný interval ukládání, nastavený na ovladači Reduxi. Na základě definovaného intervalu ukládání budou data uložena do lokální databáze na Reduxi Controller. Čtení a zápis dat se provádí na základě „Prodleva čtení“ a „Prodleva zápisu“, která je standardně nastavena na 1000 ms. Interval ukládání definuje, že za každou, tj. 1 minutu přečtená nebo zapsaná data (každých 60 přečtených nebo zapsaných dat) budou uložena do databáze Reduxi Controller.   Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.
Chcete nastavit zpoždění čtení?	Definujte interval pro frekvenci čtení dat ze zařízení.   Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.
Chcete nastavit zpoždění zápisu?	Definujte interval pro frekvenci zápisu dat do zařízení.   Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.
Chcete nastavit limity a možnosti výroby energie?	Definujte spodní a horní limit pro výrobu energie (kW). Jakmile jsou nastaveny limity, bude střídač vyrábět energii, pokud je výroba energie v mezích, jinak střídač nebude produkovat žádnou energii.    Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.
Chcete nastavit limity spotřeby energie a možnosti?	Definujte spodní a horní limit pro spotřebu energie (kW). Jakmile jsou limity nastaveny, bude střídač spotřebovávat energii použitou k nabíjení baterie, pokud je spotřeba energie v mezích, jinak střídač baterii nenabíjí.    Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.
Chcete nastavit kapacitu baterie?	U všech hybridních invertorů Deye se kapacita baterie získává přímo z hybridních invertorů. V tomto případě bude automatický parametr kapacity baterie načten z hybridního střídače a uložen do místní databáze.   Zvolte ANO, pokud chcete změnit, co je na střídači napsáno.
Chcete nastavit min. baterie SOC?	Pro všechny hybridní měniče Deye min. baterie SOC se získává přímo od hybridních invertorů. V tomto případě je parametr min. SOC baterie se načte z hybridního invertoru. Změny min. baterie SOC limit lze ještě provést změnou pole Vstup na ANO a nastavením min. baterie SOC.   Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.  Poznámka: V případě změny tohoto parametru zkontrolujte prosím svou záruku, zda záruka stále platí.
Chcete nastavit max. baterie SOC?	Pro všechny hybridní měniče Deye max. baterie SOC se získává přímo od hybridních invertorů. V tomto případě je parametr max. SOC baterie se načte z hybridního invertoru. Změny na max. Omezení SOC baterie lze stále provést změnou pole Vstup na ANO a nastavením maximální SOC baterie.   Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.
Chcete omezit komunikaci se zařízením pouze pro čtení?	Komunikace probíhá dvěma způsoby (READ, WRITE), pokud je pole Vstup nastaveno na NE, je povolena volba čtení a zápisu. V případě, že je vstupní pole nastaveno na ANO, je povolena pouze možnost čtení.    Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.
Chcete změnit směr dovozu a vývozu energie?	V případě, že energetický tok má nesprávné znaménko zobrazující import místo exportu energie, můžete tento znak přepnout povolením této funkce.   Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.
Chcete zařízení ze souhrnu vyloučit?	Data ze zařízení se zobrazují na úvodní stránce zobrazující průběh spotřeby energie a výroby. Pokud je vstupní pole nastaveno na ANO, všechna data zobrazená na domovské stránce budou z vizualizací toku energie vyloučena. Tzn.: PV, Baterie a v některých případech měřič sítě (pokud není nainstalován žádný jiný měřič sítě) budou vyloučeny a nebudou zobrazeny v souhrnu. Vyberte ANO, pokud ji chcete změnit z výchozí hodnoty.
L1,L2,L3 je připojen k hlavnímu napájení	V případě, že L1 není připojen k hlavnímu přívodu L1, je třeba zvolit pravý hlavní přívod (L2 nebo L3). V případě, že L2 není připojen k hlavnímu přívodu L2, je třeba zvolit pravý hlavní přívod (L1 nebo L3). V případě, že L3 není připojen k hlavnímu přívodu L3, je třeba zvolit pravý hlavní přívod (L1 nebo L2).   V případě jednofázového zařízení můžete pro L2 a L3 vybrat nezapojeno a zvolit správný hlavní přívod (L1,L2,L3) na L1.



3. Typ ovládání

Různé typy ovládání ovlivňují způsob, jakým ovladač Reduxi ovládá vybrané zařízení. Typ ovládánínajdete pod stromem nabídky na na levé straně obrazovky, kde kliknete na zařízení, rozbalte strom nabídky a poté vyberte zařízení. Pokud má zařízení možnost ovládání, bude pod poslední záložkou měření vidět karta typu Control.

V závislosti na vaší volbě v okně Typ ovládání si uživatel může vybrat mezi automatickým nebo manuálním režimem.

Typ ovládání:

• Auto: V režimu Auto jsou všechny limity výkonu (spotřeba a výroba v síti) pro střídač přímo získány z uživatelem definované strategie. Chcete-li se dozvědět, jak správně nastavit strategie, přečtěte si speciální článek dostupný zde: Jak správně nastavit strategie.
• Manual mode: In Manual mode, all power limits for the inverter (consumption and production on the grid) are directly set by the user. Jakmile uživatel zvolí manuální režim, zpřístupní se čtyři další možnosti (Max. výroba, Vlastní spotřeba, Max. spotřeba, Špičkové oholení).

3.1 Max. výroba

Maximální produkce je určena pro situace, kdy se uživatel rozhodne exportovat do sítě co nejvíce energie odebrané z FV nebo Bateriového úložiště.

Limity výkonu pro export a import ze sítě jsou však omezeny nastavením ze dvou parametrů na pravých kartách „Limity činného výkonu Export/Import sítě“.

1. Případ je, když není dostatek fotovoltaické produkce:

• Výroba FV je 0
• nebo
• FV produkce je nižší než limit aktivního výkonu exportu do sítě
• a
• SOC úložiště baterie je nad minimální hodnotou SOC

pak se úložiště baterie vybije, aby bylo dosaženo limitu aktivního výkonu exportu do sítě.



2. Případ je, když je dostatek fotovoltaické produkce:

• Výroba FV pokrývá spotřebu budovy
• a
• Výroba FV je vyšší než limit aktivního výkonu exportu do sítě
• a
• SOC úložiště baterie je nižší než maximální SOC

pak bude bateriové úložiště nabíjeno překročením výkonu, dokud bateriové úložiště nedosáhne maximální SOC.

Když bateriové úložiště dosáhne maximální SOC, výroba FV bude omezena tak, aby nepřekročila limit aktivního výkonu exportu do sítě.

Po skončení dne výroby FV opět 1. pouzdro se používá.

Upozornění: Při max. výroba je v Reduxi zvolena jako preferovaný režim, fáze nemusí být zatíženy rovnoměrně, tj. exportovaná energie se liší v závislosti na fázi. K tomu dochází, když je na místě (budova) k dispozici přebytečná energie a pro provozní režim v hybridním střídači je zvolena takzvaná možnost „Nejdříve prodej“. Zde bychom rádi zdůraznili, že tento režim NENABÍZÍ fázové vyrovnávání výkonu.

3.2 Vlastní spotřeba

Vlastní spotřeba je určena pro situace, kdy se uživatel snaží vyvážit export a import tak, aby se čistý součet rovnal nule. Regulátor Reduxi monitoruje čistou spotřebu sítě a produkci, vypočítává rozdíl mezi nimi a podle toho jedná.

Limity výkonu pro export a import ze sítě jsou však omezeny nastavením ze dvou parametrů na pravých kartách "Limity činného výkonu Export/Import sítě".

1. Případ je, když není dostatek fotovoltaické produkce:

• Výroba FV je 0
• nebo
• Výroba FV je nižší než spotřeba budovy
• a
• SOC úložiště baterie je nad minimální hodnotou SOC

pak se akumulátor vybije, aby dosáhl nulové hodnoty činného výkonu sítě. Reduxi regulátor vybije akumulátor, aby pokryl spotřebu budovy.



2. Případ je, když je dostatek fotovoltaické produkce:

• Výroba FV pokrývá Stavební výrobu
• a
• Výroba FV je vyšší než limit aktivního výkonu exportu do sítě
• a
• SOC úložiště baterie je nižší než maximální SOC

pak se akumulátor bude nabíjet překročením výkonu, dokud akumulátor nedosáhne maximální SOC.

Když bateriové úložiště dosáhne maximální SOC, výroba FV bude omezena tak, aby nepřekročila limit aktivního výkonu exportu do sítě.

Po skončení dne výroby FV opět 1. pouzdro se používá.



3.3 Maximální spotřeba

Maximální spotřeba je určena pro situace, kdy se uživatel rozhodne dovážet co nejvíce energie ze sítě. Tento režim se obvykle používá v kombinaci s EVSE (Electric Vehicle Supply Equipment) a BSEE (Battery Storage Energy Equipment), což uživateli umožňuje zvýšit výkon na vyžádání.

Limity výkonu pro export i import ze sítě jsou však omezeny nastavením ve dvou parametrech na pravých kartách "Omezení činného výkonu exportu/importu sítě".

1. Případ, kdy je spotřeba budovy nižší než limit aktivního výkonu importu do sítě:

• Spotřeba budovy je nižší než limit aktivního výkonu importu do sítě
• nebo
• SOC úložiště baterie je nižší než maximální SOC
• nebo
• EV je připojeno k EVSE, ale nenabíjí se

poté se úložiště baterie a EV začnou nabíjet, aby bylo dosaženo limitu aktivního výkonu importu do sítě, dokud nebude dosaženo maximálního úložiště baterie nebo SOC baterie EV.

2. Případ je, když máme výrobu FV:

• Produkce FV je více než 0
• nebo
• Spotřeba budovy je nižší než limit aktivního výkonu importu do sítě
• nebo
• SOC úložiště baterie je nižší než maximální SOC
• nebo
• EV je připojeno k EVSE, ale nenabíjí se

pak bude veškerá energie vyrobená z FV nejprve využita buď EVSE nebo bateriovým úložištěm. Když bude dosaženo obou maximálních SOC, odešle energii do sítě, ale stále ne více, než je nastavený limit aktivního výkonu Grid Export. Bateriové úložiště se vybije až tam Spotřeba budovy nebude větší než výroba FV.



3.4 Špičkové holení

Špičkové holení je určeno pro situace, kdy se uživatel při dosažení limitu rozhodne omezit činný výkon importu do sítě. Důležitý je limit činného výkonu importu do mřížky, nastavte dvěma parametry na pravých kartách definujících „Export mřížky /import limitů činného výkonu"

Limity výkonu pro export i import ze sítě jsou však omezeny nastavením ve dvou parametrech na pravých kartách "Omezení výkonu exportu/importu sítě".

1. Spotřeba budovy Case je nižší než aktivní výkon importu do sítě:

• Produkce FV je menší než 0 nebo rovna 0
• nebo
• Spotřeba budovy je vyšší než limit aktivního výkonu importu do sítě
• a
• EV se nabíjí
• a
• Kapacita baterie je nad minimální SOC

Poté se úložiště baterie začne vybíjet, aby pokrylo energii pro nabíjení EV, aby nepřekročilo limit aktivního výkonu importu do sítě.

Pokud není k dispozici žádná baterie, výkon nabíječky EV se sníží tak, aby nepřekročil limit aktivního výkonu importu do sítě.

Baterie se bude nabíjet, když bude dosaženo limitu aktivního výkonu exportu do sítě a dojde k dostatečné produkci FV.



4. Údaje ze zařízení

Tento bod je určen k tomu, aby uživatel provedl poslední kontrolu, zda zařízení a připojení fungují správně. Naměřené hodnoty a také nastavení jsou zobrazena v části Zařízení/"název zařízení"/Poslední měření, obrázek níže.



Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej monitorovat a ovládat pomocí cloudové aplikace Reduxi.
