Strategie řadiče Reduxi nabízejí perfektní rovnováhu mezi flexibilitou, nákladovou efektivitou a ekologickými řešeními, a to vše při současném zabezpečení vašich systémů a plynulé adaptaci na kolísání cen – aniž by to kdykoli znamenalo kompromis v oblasti komfortu.

Obsah

• 1. Úvod do strategií
• 2. Obecné kroky pro přístup k strategiím
• 3. Konfigurace strategie
  • 3.1 Řízení zapnutí/vypnutí na základě jednofázového proudu
  • 3.2. Řízení zapnutí/vypnutí na základě třífázového proudu
  • 3.3 Řízení zapnutí/vypnutí na základě výkonu
  • 3.4 Koordinátor správy energie pro FV, EVSE, baterii a tepelné čerpadlo
• 4. Pokročilá nastavení strategie "Koordinátor správy energie..."
  • 4.3. Režimy optimalizace

1. Úvod do strategií

Řadič Reduxi umožňuje koncovým uživatelům spravovat spotřebu a výrobu energie pro místní instalace v domácnostech nebo průmyslových zařízeních. Jeho strategie se dynamicky přizpůsobují kolísání cen na trhu s energií, časovým bloků tarifů, základním konfiguracím (například limitům exportu/importu specifickým pro budovu) a dalším relevantním faktorům. Slučováním všech spotřebičů a výrobních zařízení do jedné soudržné strategie umožňuje systém Reduxi úpravy v reálném čase, které současně optimalizují všechny proměnné a zajišťují jejich shodu s konkrétními potřebami uživatele.

Vzhledem k tomu, že strategie představují klíčovou přidanou hodnotu systému Reduxi, doporučujeme, abyste si tyto pokyny podrobně přečetli a nastavili strategii, která bude dokonale vyhovovat vašim potřebám.

2. Typické strategie pro optimalizaci nákladů

2.1. Nabíjení elektrického vozidla v noci (nízká cena) a nepřekračování limitů importu z elektrické sítě

Při nabíjení elektrického vozidla musíme dodržovat energetické limity z elektrické sítě a zároveň udržovat nízké náklady na elektřinu.

Chcete-li definovat takovou strategii, postupujte podle informací v těchto částech:

• 3.4 Koordinátor správy energie pro FV, EVSE, baterii a tepelné čerpadlo
• Použijte 4.3.2. Plánovací režim
• Použijte "Snižování špiček" jako cíl (pro omezení příkonu z elektrické sítě)
• A nakonfigurujte pokročilá nastavení EVSE ("zařízení pro dodávku elektřiny pro elektrická vozidla" = nabíjecí stanice)

2.2. Používejte elektřinu z vaší fotovoltaické elektrárny v kombinaci s tepelným čerpadlem

Pro dosažení energetické soběstačnosti a úspory nákladů je optimální používat elektřinu ve vaší domácnosti nebo společnosti. Elektřinu vyrobenou vaší fotovoltaickou elektrárnou lze přímo využívat pro HVAC a/nebo elektrická vozidla.

Chcete-li definovat takovou strategii, postupujte podle informací v těchto částech:

• 3.4 Koordinátor správy energie pro FV, EVSE, baterii a tepelné čerpadlo
• Použijte 4.3.1. Výchozí režim
• Použijte "Vlastní spotřebu" jako cíl (pro spotřebu samovybavené energie)
• A nakonfigurujte pokročilá nastavení HVAC (nebo EVSE, pokud máte elektrické vozidlo)

2.3. Dosáhněte maximálních úspor a nejvyšších výnosů s vaší FV a/nebo baterií

Pro maximální využití vaší baterie a/nebo fotovoltaické elektrárny je nutné využívat dynamické (tržní, předchozí den) ceny. V tomto případě odebíráte energii z elektrické sítě, když jsou ceny nízké nebo dokonce záporné, a vyrábíte, když jsou ceny vysoké. Současně udržujete vysoký komfort.

Chcete-li definovat takovou strategii, postupujte podle informací v těchto částech:

• 4.3.4. Režimy AI
• a definujte ceník, jak je definováno v cenících Reduxi

3. Konfigurace strategie

V konfigurátoru Redexu jsou k dispozici následující strategie:

• Řízení zapnutí/vypnutí na základě jednofázového proudu
• Řízení zapnutí/vypnutí na základě třífázového proudu
• Řízení zapnutí/vypnutí na základě výkonu
• Koordinátor správy energie pro FV, EVSE, baterii a tepelné čerpadlo (nejúplnější strategie – obvykle nejvíce používaná)

Obecné kroky pro přístup k strategiím

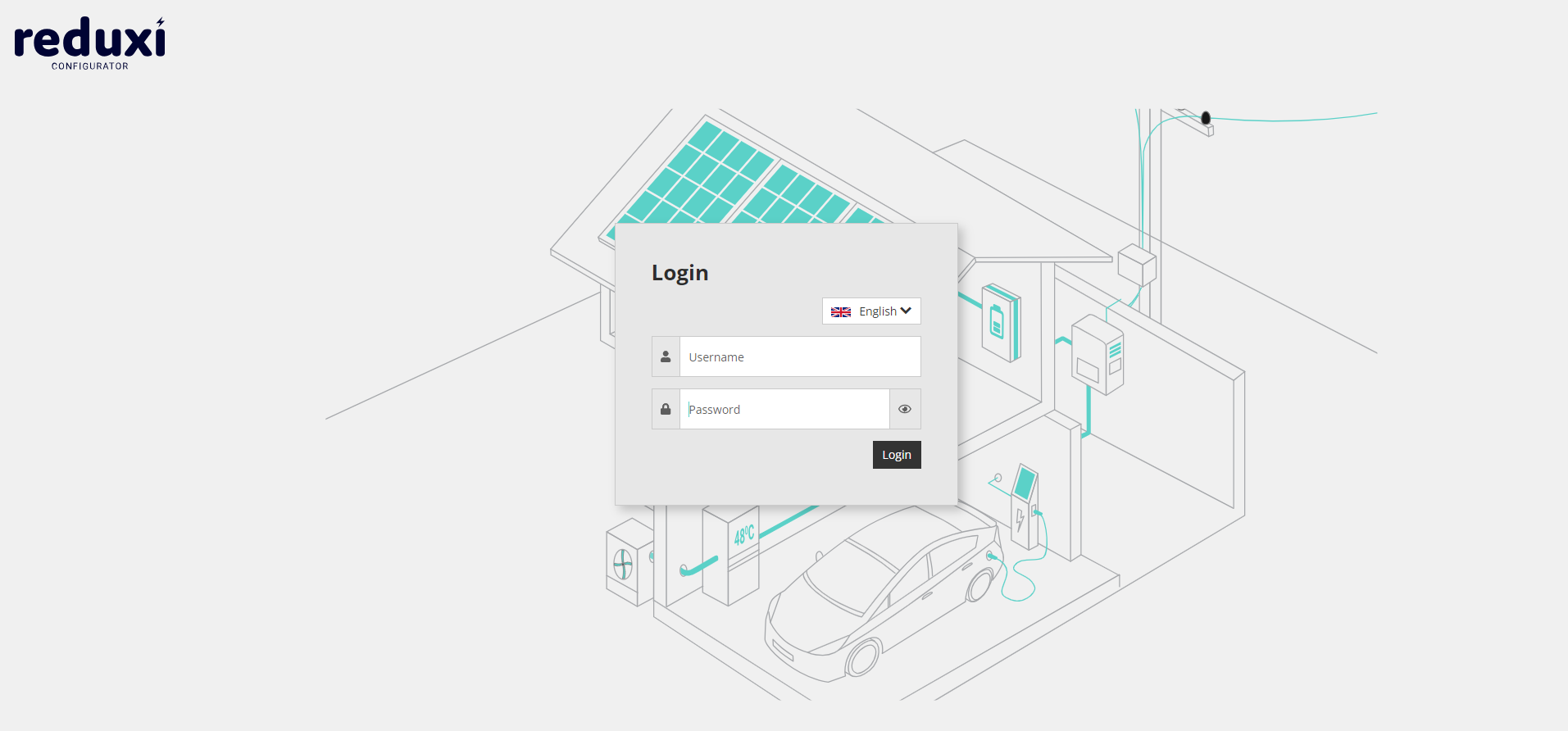

Prvním krokem je přihlášení do konfigurátoru Reduxi .

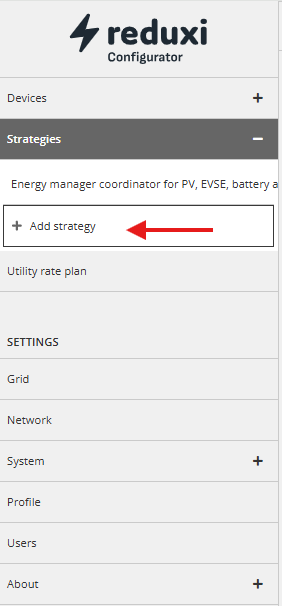

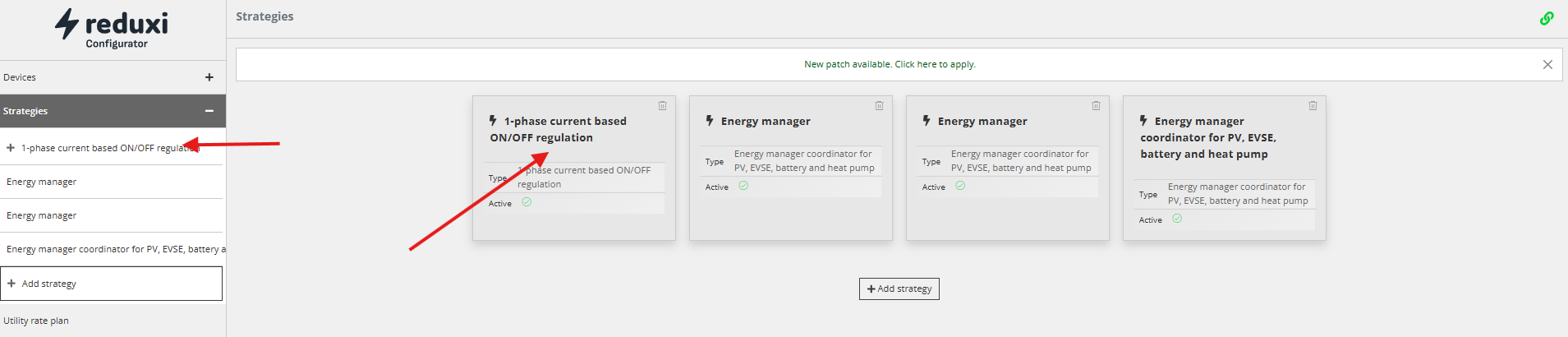

Po přihlášení do konfigurace klikněte na tlačítko "Přidat novou strategii" v levém dolním rohu domovské stránky ovladače Reduxi.

3.1 Řízení zapnuto/vypnuto na základě jednofázového proudu

Tato strategie se používá k řízení stavů zapnuto/vypnuto elektrických spotřebičů na základě měření jednofázového proudu.

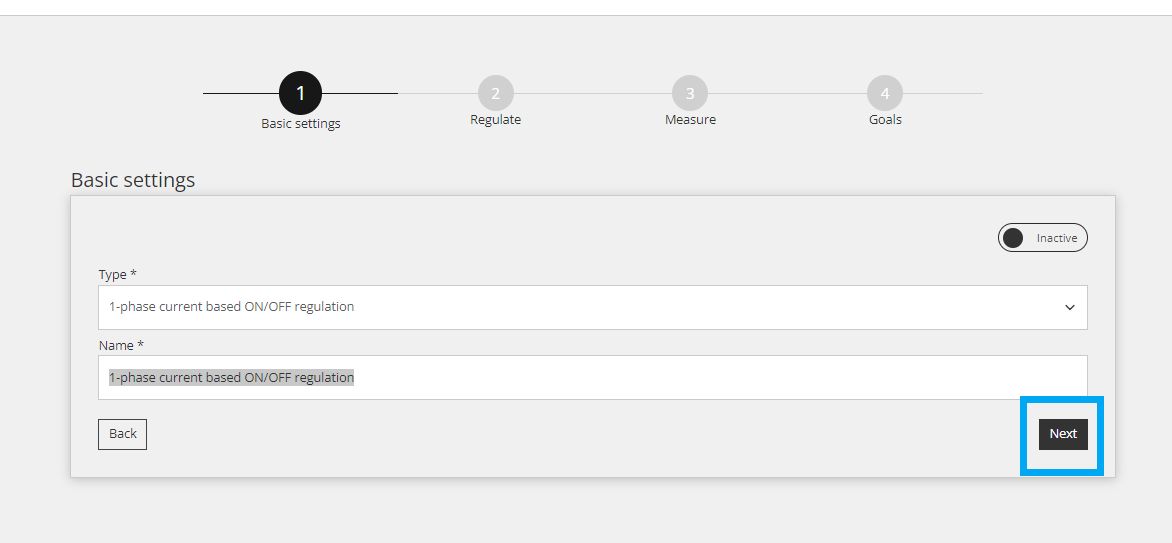

3.1.1 Základní nastavení

Vyberte "Řízení zapnuto/vypnuto na základě jednofázového proudu", přejmenujte jej (není nutné) a klikněte na "Další".

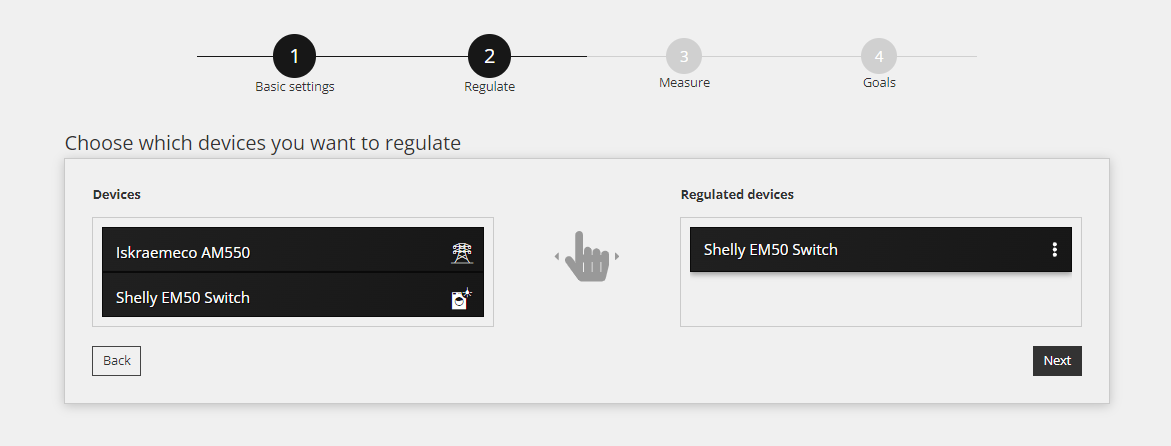

3.1.2 Regulace

3.1.3 Měření

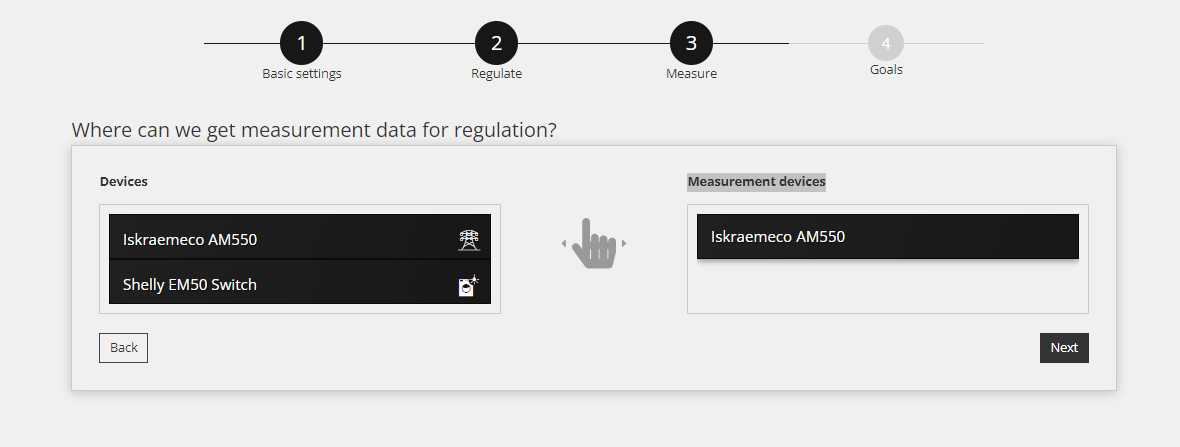

Podobně jako v bodě 3.1.2, je třeba vybrat správné zařízení pro měření (obvykle hlavní síť). Přetáhněte zařízení z pole "Zařízení" do pole "Měřící zařízení", jak je znázorněno na obrázku níže. Měřící zařízení je zařízení, jehož měření ovlivňuje regulované zařízení.

3.1.4 Cíle

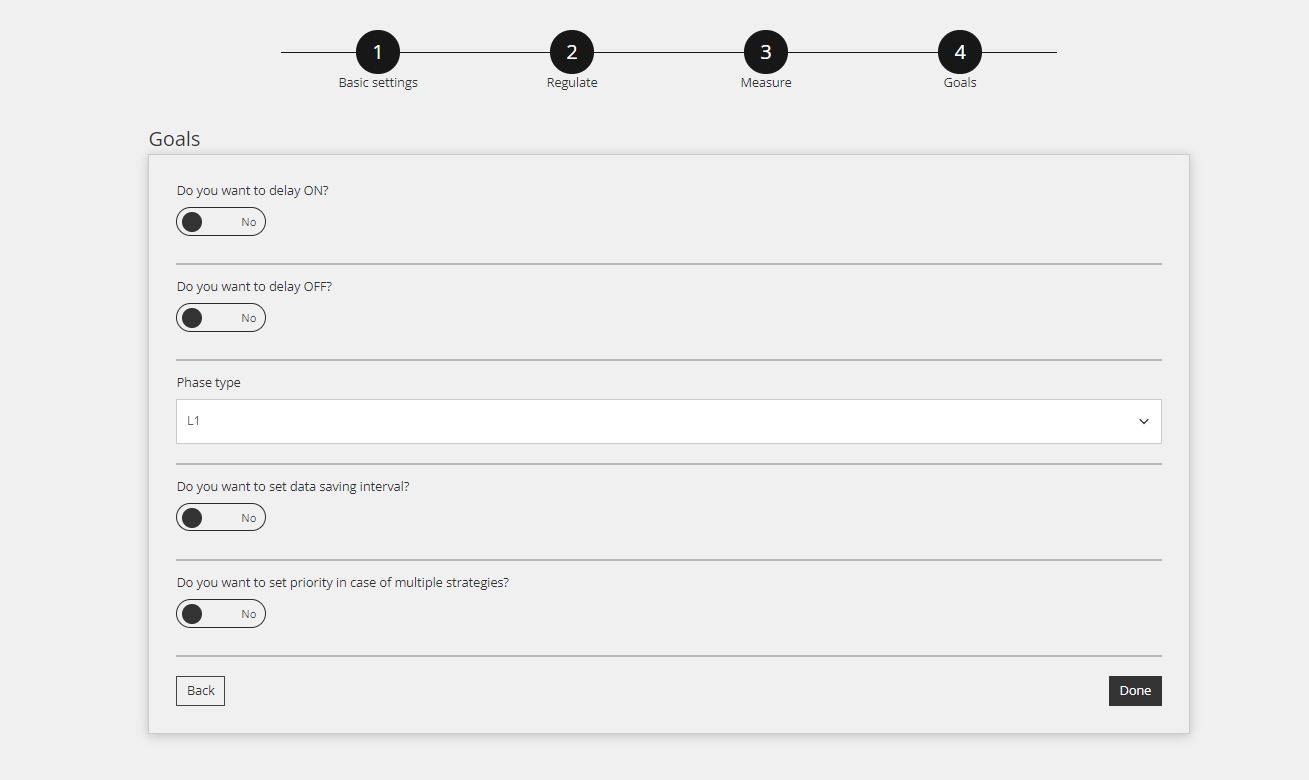

V části "Cíle" jsou definovány akce pro regulaci jedné fáze. Obrázek níže ukazuje možné nastavení a výchozí hodnoty v kroku "Cíle".

Vysvětlení všech nastavení v části "Cíle" viz tabulka.

Vstupní pole	Vysvětlení
Chcete odložit ZAPNUTÍ?	"Zpoždění ZAPNUTÍ" je čas potřebný k tomu, aby se zařízení přepnulo do stavu ZAPNUTO. Podmínka musí být splněna po dobu alespoň Zpoždění ZAPNUTÍ (například proud je větší než 10 A déle než 5 sekund, aby se zařízení ZAPLO). Tím se efektivně zabrání nadměrnému přepínání, čímž se zabrání poškození regulovaného zařízení nebo relé. Po splnění podmínky po dobu 5 sekund se zařízení zapne.   Vyberte ANO, pokud chcete změnit výchozí hodnotu.
Chcete odložit VYPNUTÍ?	Stejné jako výše definované "odložení ZAPNUTÍ", ale pro stav VYPNUTO.   Vyberte ANO, pokud chcete změnit výchozí hodnotu.
Typ fáze	Vyberte fázi, která řídí akci ZAPNUTO/VYPNUTO.
Chcete nastavit interval pro ukládání dat? (zastaralé)	Nastavte interval pro ukládání dat z měřených a regulovaných zařízení.   Vyberte ANO, pokud chcete změnit výchozí hodnotu.
Chcete upřednostnit více strategií? (zastaralé)	Priorita se importuje, když je definováno více strategií. Prioritní úroveň mezi strategiemi ovlivňuje provoz systému Reduxi. Například pokud je prioritní úroveň nastavena na "Nejvyšší", Reduxi bude automaticky pracovat v rámci zvolené strategie a naopak. Vyberte ANO, pokud chcete změnit výchozí hodnotu.



3.1.5 Úprava strategie "Řízení zapínání/vypínání na základě proudu jednofázového

Jakmile je strategie nastavena, můžeme nakonfigurovat všechna nastavení kliknutím na odpovídající strategii

3.1.6. Konfigurace strategie

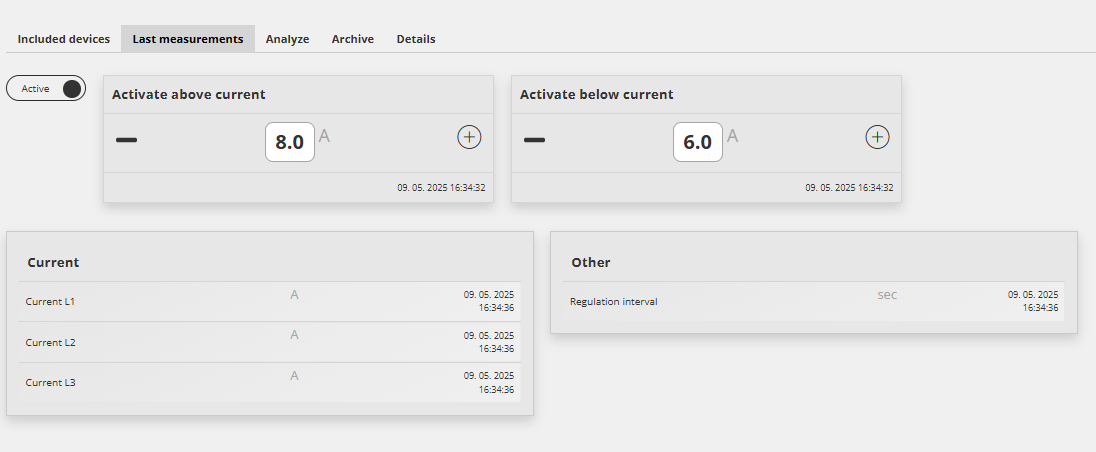

Pro každou strategii je nutné nakonfigurovat regulační parametry. V této specifické strategii se jedná o proudy zapínání/vypínání zařízení

Zde definujeme proud pro vypnutí nebo zapnutí zařízení v závislosti na měření proudu. Tyto dva proudy se často liší, aby se snížil počet přepínání zařízení.



3.2. Řízení zapínání/vypínání na základě proudu třífázového

Podobně jako u „řízení zapínání/vypínání na základě proudu jednofázového“ je strategie třífázového proudu určena k přepínání fází (zapnuto/vypnuto), s tím rozdílem, že u strategie třífázového proudu je řízení nastaveno pro všechny tři fáze.

3.2.1 Základní nastavení

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> </font> <a href="#h_01HYAGYD5B97FEFH5YSTCY1JNM">bod 3.1.1</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font></font></font> </font> </font>

3.2.2 Regulace

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> </font> <a href="#01J290VK40ANCVVWGC02SV8EXN">bod 3.1.2</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font></font></font> </font> </font>

3.2.3 Měření

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> </font> <a href="#01J290XE1VW6P953DP8E40DBM0">bod 3.1.3</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font></font></font> </font> </font>

3.2.4 Cíle

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Stejné jako v</font> </font> </font> <a href="#01J2B8AMMQ8K9K02JKBCD8EDPF">bodě 3.1.4</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">, s hlavním rozdílem spočívajícím v tom, že strategie jednofázového proudu je nahrazena strategií třífázového proudu. </font> </font> </font>

<strong> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">3.2</font> </font> </font> </strong> <strong> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.5 Úprava strategie "Řízení zapínání/vypínání na základě proudu třífázového"</font> </font> </font> </strong>

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> </font> <a href="#h_01J2B7MKNDDYRN4GBJ629YJYFS">bod 3.1.5.</a>

3.2.6. Konfigurace strategie

<font style="vertical-align: inherit;">Viz</font> <a href="#h_01JDHE3DD7Q40VM83BMARCEP7Q">bod 3.1.6.</a>

3.3 Řízení zapínání/vypínání na základě výkonu

3.3.1 Základní nastavení

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> </font> <a href="#h_01HYAGYD5B97FEFH5YSTCY1JNM">bod 3.1.1</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font></font></font> </font> </font>

3.3.2 Regulace

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> </font> <a href="#01J290VK40ANCVVWGC02SV8EXN">bod 3.1.2</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font></font></font> </font> </font>

3.3.3 Měření

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> </font> <a href="#01J290XE1VW6P953DP8E40DBM0">bod 3.1.3</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font></font></font> </font> </font>

3.3.4 Cíle

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> </font> <a href="#01J2B8AMMQ8K9K02JKBCD8EDPF">bod 3.1.4,</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> kde hlavní rozdíl oproti strategii jednofázového proudu spočívá v tom, že u strategie výkonu není nutné uvádět, která fáze má být regulována, pouze výkon. </font> </font> </font>

3.3.5 Úprava strategie "Řízení zapínání/vypínání na základě proudu třífázového"

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> </font> <a href="#h_01J2B7MKNDDYRN4GBJ629YJYFS">bod 3.1.5.</a>

3.3.6. Konfigurace strategie

<font style="vertical-align: inherit;">Viz</font> <a href="#h_01JDHE3DD7Q40VM83BMARCEP7Q">bod 3.1.6.</a>

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">3.4 </font> </font> </font> <span style="color: #333333; font-style: normal; font-variant-ligatures: normal; font-variant-caps: normal; letter-spacing: normal; orphans: 2; text-align: left; text-indent: 0px; text-transform: none; widows: 2; word-spacing: 0px; -webkit-text-stroke-width: 0px; white-space: normal; background-color: #ffffff; text-decoration-thickness: initial; text-decoration-style: initial; text-decoration-color: initial; float: none; display: inline !important;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> Koordinátor energetického manažeru pro FV, EVSE, baterii a tepelné čerpadlo</font> </font> </font> </span>

V rámci této strategie je regulováno více zařízení, což z ní dělá nejúplnější a nejrozšířenější strategii. Nabízí nejvíce funkcí, a proto je také nejkomplexnější. Jak název napovídá, strategie reguluje:

• Fotovoltaická solární elektrárna (FV)
• Nabíjecí stanice pro elektromobily (EVSE)
• Baterie (BESS)
• Topení, větrání a klimatizace (HVAC)
• Ostatní

3.4.1 Základní nastavení

Viz bod 3.1.1 .

3.4.2 Pravidla

Viz bod 3.1.2 .

3.4.3 Měření

Viz bod 3.1.3 .

3.4.4. Pokročilé nastavení

Tento režim vyžaduje konfiguraci pokročilých nastavení, která budou podrobně popsána v další části.

4. Pokročilá nastavení strategie "Koordinace energetického manažera..."

Tato část se vztahuje pouze ke strategii 3.4 Koordinace energetického manažera pro FV, EVSE, baterii a tepelné čerpadlo . Funkčnost se liší od ostatních strategií, protože jsou k dispozici a konfigurovatelné pokročilé možnosti. Poté, co definujete měřené zařízení z bodu 3.4.3 a kliknete na tlačítko "Hotovo", zobrazí se nová nabídka.

Chcete-li se dostat do této nabídky, postupujte podle kroků uvedených v bodu 3.1.6.

V horní části pokročilé nabídky jsou k dispozici tři další záložky:

• Obecná nastavení
• Reguluje zařízení
• Optimalizační režimy

Poznámka, všechny strategie lze testovat v ručním režimu, jak je popsáno v části 7.4. Ruční ovládání zařízení Reduxi Configurator

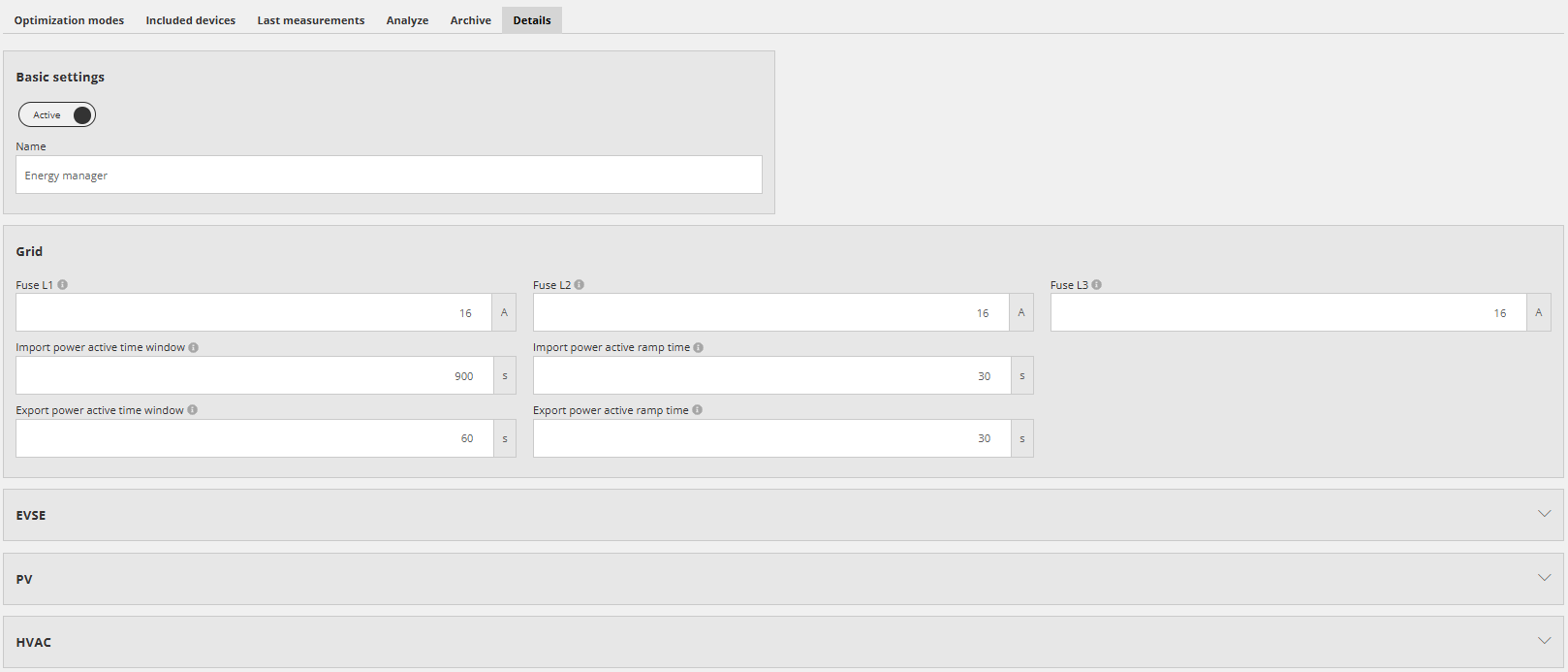

4.1. Podrobnosti

Sekce Podrobnosti zahrnuje pět různých sekcí:

• Základní nastavení:
  • Nastavit strategii na Aktivní/Neaktivní
  • Přejmenovat strategii

Poznámka: ikona informací vpravo od názvu pole poskytuje další vysvětlení.

• Nastavení sítě:
  • Jističe (L1, L2,3), nastavte limit proudu pro každý hlavní pojistkový jistič. Hodnoty pojistek nejsou striktně nutné.
  • Časové okno aktivního importu energie
  • Časové okno aktivního exportu energie
  • Aktivní čas rampy importní energie
  • Aktivní čas rampy importní energie
  • Poznámka, jističe a import/export energie jsou získány z nastavení sítě

• Nastavení EVSE:
  • Max. kombinovaný výkonový limit
  • Min. požadovaný proud na fázi
  • Záložní kapacita
  • Spouštěcí rotace mezi více nabíjecími stanicemi v případě, že výkonový limit nedovoluje provozovat všechny paralelně
  • Energetická nezávislost

Specifika pro více nabíjecích stanic:

V případě, že je v jedné instalaci připojeno více nabíjecích stanic, musí systém Reduxi koordinovat nabíjecí stanice tak, aby celková spotřeba nepřekročila limity

Logika je následující:

• • • Při spouštění více nabíjecích relací nezačínají všechny nabíjecí stanice současně, aby se zabránilo špičkám ve spotřebě. Parametr "startovací rotace" definuje interval pro přepínání mezi nabíjecími stanicemi
    • Pokud je připojeno a nabíjí se více elektromobilů, výkon všech se lineárně snižuje, aby se spotřeba udržela v mezích. Například, pokud je limit 80 kW a je připojeno 10 elektromobilů, každý z nich dostane 8 kW.
    • Pokud by minimální požadovaný proud všech připojených vozidel překročil limit importu, pak nabíjecí stanice připojená naposledy čeká, dokud nebude k dispozici energie. Platí zásada "kdo dřív přijde, ten dřív mele".

• Nastavení FV:
  • Záložní výkon v případě ztráty připojení
  • Energetická soběstačnost

• Nastavení HVAC
  • Záložní nastavení teploty
  • Nastavení teploty pro energetickou soběstačnost



4.2. Regulujeme zařízení

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Viz</font> </font> <a style="font-weight: bolder; background-color: #ffffff;" href="#01J290VK40ANCVVWGC02SV8EXN">bod 3.1.2</a> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">.</font></font></font> </font> </font>

4.3. Optimalizační režimy

V této části strategie se stává zřejmá skutečná přidaná hodnota strategie. Pro každé zařízení zahrnuté do strategie jsou nastavovány složitější funkce/vlastnosti. Pro další vysvětlení jsou uvedeny následující kroky:

• Výchozí režim
• Režim plánování
• Režim záporné ceny
• Režimy AI

<font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Chcete-li přidat další optimalizační režim,</font> </font> </font> <font style="vertical-align: inherit;"> nejprve stiskněte tlačítko + pod nastavením výchozího režimu a poté vyberte další optimalizační režim</font> <strong> <font style="vertical-align: inherit;">.</font> </strong> <font style="vertical-align: inherit;"> Dva obrázky níže ukazují, jak přidat optimalizační režim.</font>

Priorita optimalizačních režimů je následující

• Režim AI
• Režim záporné ceny
• Režim plánování
• Výchozí režim

Příklad: Režim "Záporná cena" zajistí, že se při záporné ceně neexportuje žádná elektřina. V obdobích, kdy cena není záporná, tento režim nefunguje (nemá žádný vliv). Proto se použije režim "Plánování" (pokud a kdy je definován). Mimo naplánovaná období se použije "výchozí režim".

4.3.1. Výchozí režim

Tento režim přímo souvisí s limity hlavní rozvodné sítě definovanými elektrodistributorem. Limity exportu a importu jsou definovány pro řízení dodávek a poptávky budovy. Vedle limitů by měly být definovány i cíle. Pokročilé možnosti lze konfigurovat na pravé straně (modrý obdélník).



Limity exportu/importu

Když je nastaven limit <em>exportu</em>, systém Reduxi automaticky omezí energii dodávanou do sítě. To ovlivní výrobu elektřiny v budově, například fotovoltaickou výrobu, výrobu z baterie a potenciálně i jiné zdroje výroby, takže nikdy nepřekročí limit exportu.

Pokud je nastaven limit <em>importu</em>, systém Reduxi automaticky omezí energetickou poptávku ze sítě. To ovlivní spotřebu elektřiny v budově, například nabíjení elektromobilů, spotřebu provozu HVAC a dalších spotřebičů, takže limit importu nikdy nebude překročen.



Cíle

Existuje několik možných cílů, které umožňují realizovat různé způsoby řízení poptávky/nabídky budovy:

• <strong> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Maximalizovat výrobu</font> </font> </font> </strong> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">je režim, ve kterém systém Reduxi vynucuje elektrickou výrobu (tj. výroba FV, výroba z baterie) na maximum, ale nikdy nepřekročí limit výkonu exportu. Pokud neexistuje žádný limit, výroba bude pracovat s maximálním výkonem. Tento případ se použije, když chce uživatel dosáhnout limitu výkonu exportu pomocí všech výrobních zdrojů. V případě, že fotovoltaická výroba nedosahuje limitu exportu, použije se výkon baterie (je-li implementována) k poskytnutí nadbytečného výkonu. Podobně, pokud je limit dosažen a je nadbytečný výkon z FV, baterie se nabije. </font> </font> </font>

• <strong> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">Vlastní spotřeba</font> </font> </font> </strong> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;"> <font style="vertical-align: inherit;">je režim, ve kterém se systém Reduxi snaží dosáhnout <strong>nulového</strong> čistého výkonu exportu/importu, je-li to možné. Cílem je, aby fotovoltaická výroba pokrývala veškeré potřeby spotřeby, pokud je systém vybaven baterií, nadbytečný výkon z FV nabije baterii a energie bude spotřebována později, kdy není fotovoltaická výroba, aby se dosáhlo nulového součtu výkonu na hlavním přívodu. V případě, že je stále nadbytečný výkon z FV, bude exportován do sítě až do limitu exportu.

• Maximalizace spotřeby je režim, ve kterém se systém Reduxi snaží spotřebovat co nejvíce energie ze sítě a pracuje na importním limitu. Pokud neexistuje žádný importní limit, systém pracuje na maximálním výkonu všech elektrických spotřebičů. Tento případ se většinou používá, když jsou tržní ceny nízké nebo dokonce záporné, pak například systém EVSE pracuje na plný výkon, baterie se nabíjí na svůj maximální výkonový potenciál nebo se zapne další spotřebič.

• Snížení špiček je režim, ve kterém systém Reduxi snižuje požadavek na energii ze sítě ("snížení špičky"), aby nedošlo k překročení limitu příkonu. V tomto případě (většinou používaném v průmyslu) se výkon spotřebičů snižuje nebo v mnoha případech vypíná, takže nedochází k tvorbě špiček spotřeby, což také znamená, že vlastník budovy neplatí sankce za překročení příkonu.

Každý režim může nebo nemusí ovládat baterii, HVAC, PV, nabíjecí stanici. To lze nakonfigurovat prostřednictvím pokročilých možností (tlačítko "Upravit").

Všechny výše uvedené strategie respektují importní a exportní limit ve výchozím nastavení.

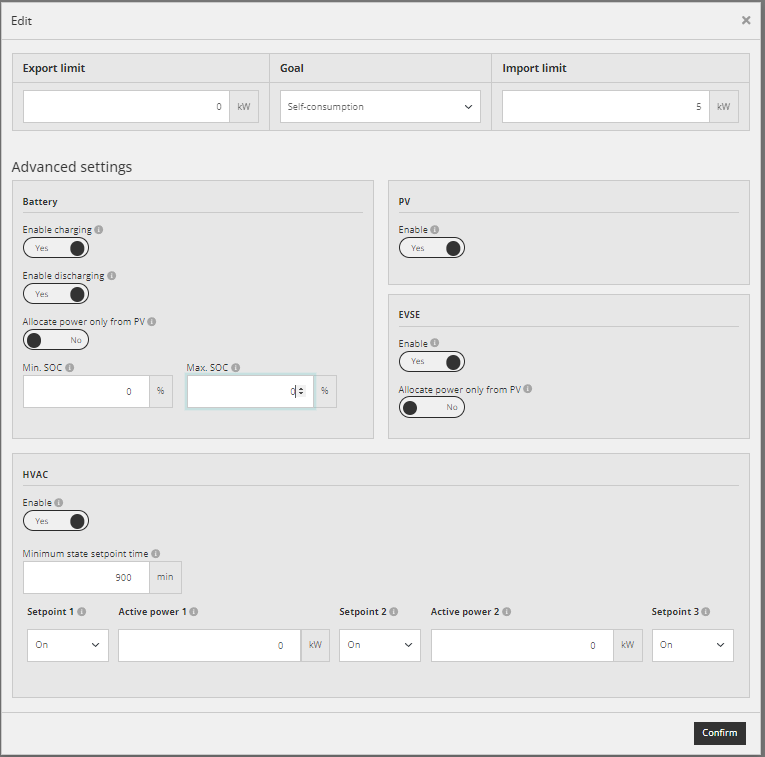

Pokročilé možnosti

Pokročilé možnosti jsou dostupné prostřednictvím tlačítka "Upravit" zcela vpravo. Pokročilé možnosti jsou zobrazeny níže.

Další dostupné možnosti jsou:

• Baterie
• PV - fotovoltaický (solární elektrárna)
• EVSE - Zařízení pro napájení elektrických vozidel (zařízení pro nabíjení automobilů)
• HVAC - Topení, větrání a klimatizace

Baterie

• Povolit nabíjení (Ano/Ne), pokud ano, systém Reduxi bude nabíjet baterii.
• Povolit vybíjení (Ano/Ne), pokud ano, systém Reduxi bude vybíjet baterii.
• Alokovat energii pouze z PV. V tomto případě bude systém Reduxi nabíjet baterii pouze tehdy, když je k dispozici přebytečná energie z PV (typicky se používá v režimu samospotřeby ).

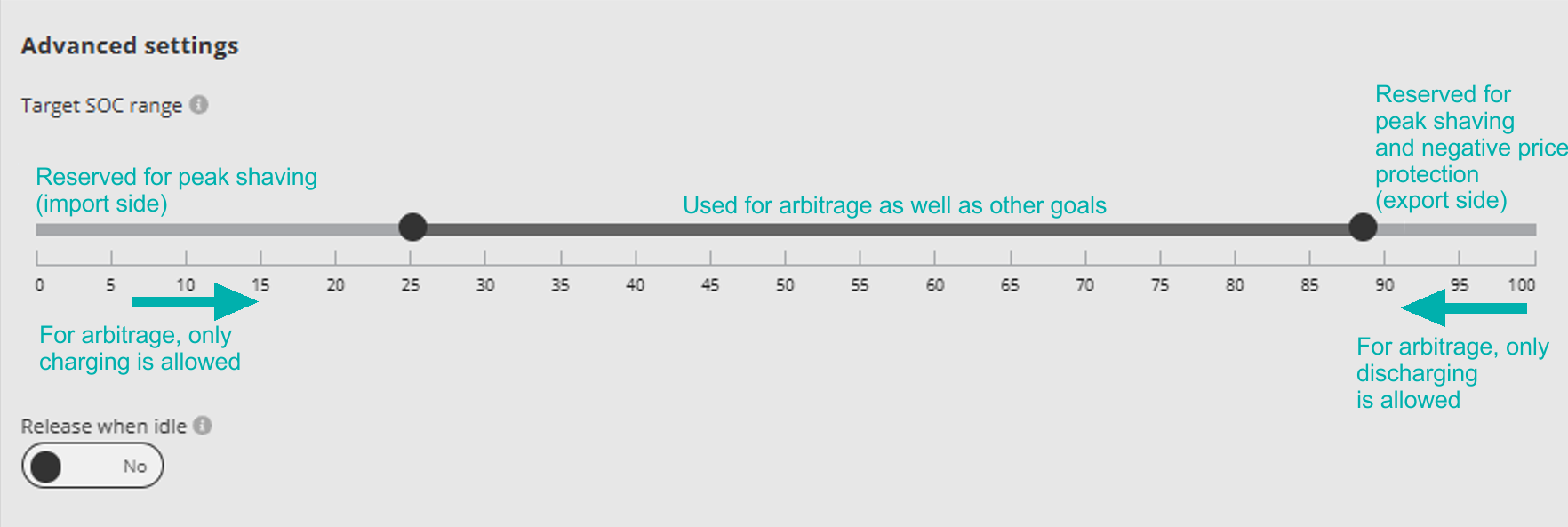

• Min/Max SOC (stav nabití) nastavuje limit, do kterého bude systém Reduxi nabíjet nebo vybíjet baterii. V mnoha případech se SOC získává z baterie samotné (zobrazí se při přidávání zařízení, mělo by se však zadat ručně v této nabídce). Poznámka: nastavte min/max SOC podle hodnoty předepsané dodavatelem baterie. V případě připojení více baterií by se měly použít nejvíce omezující min/max úrovně.

PV

• Povolit (Ano/Ne), pokud ano, systém Reduxi bude ovládat PV

EVSE

• Povolit (Ano/Ne), pokud ano, systém Reduxi bude ovládat EVSE.
• Alokovat energii pouze ze systémů PV. V tomto případě bude systém Reduxi nabíjet elektrické vozidlo pouze tehdy, když je k dispozici přebytečná energie ze systémů PV.

Topení, větrání a klimatizace

• Povolit (Ano/Ne), pokud ano, systém Reduxi bude ovládat HVAC
• Minimální čas nastavení stavu, toto pole nastavuje dobu, která musí uplynout, než se nastaví nový bod stavu. Tato funkce efektivně zabraňuje častému přepínání, čímž zabraňuje poškození HVAC.

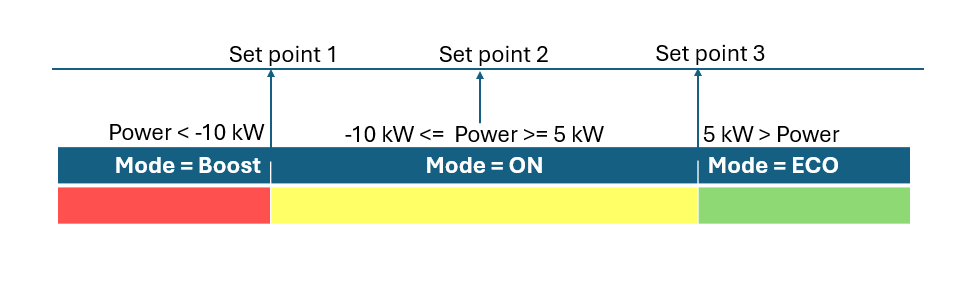

• Nastavení 1, 2, 3 se nastavují na základě aktivního výkonu v síti. Je rozděleno na 3 části. Níže je příklad vysvětlující všechny tři situace (nastavení).
  • V první části, u nastavení Aktivní výkon 1, HVAC přejde do režimu Boost, což znamená, že bude pracovat na plný potenciální výkon. Režim Boost se aktivuje, když se dosáhne -10 kW v síti, tj. Výroba PV je mnohem vyšší než spotřeba budovy.
  • Druhá část, mezi nastaveními Aktivní výkon 1 a 2, bude HVAC pracovat v režimu ON, což je režim normálního provozu. Režim ON se aktivuje, když je výkon v síti větší než -10 kW a menší než 5 kW.
  • Třetí část, u nastavení Aktivní výkon 2, bude HVAC pracovat v režimu ECO. To znamená, že je v pohotovostním stavu nebo zcela vypnutý. Režim ECO bude pracovat, když je hlavní napájení větší než 5 kW.

Poznámka: Tepelná čerpadla připravená na SG se mohou chovat odlišně v závislosti na vlastní konfiguraci režimů eco(vypnuto)/zapnuto/boost. Většinou je režim eco (vypnuto) časově omezený. I když je tepelné čerpadlo v režimu eco (vypnuto) po delší dobu, automaticky se přepne na normální režim.

4.3.2. Režim plánování

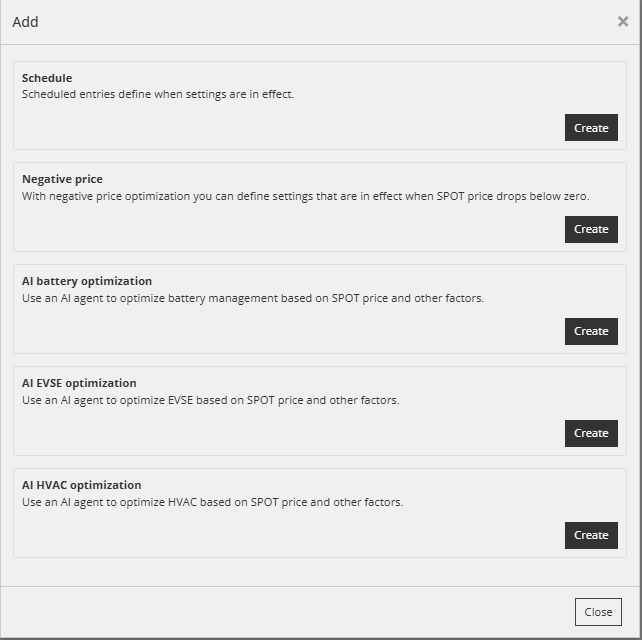

Chcete-li povolit režim Plánování, nejprve stiskněte tlačítko + pod všemi nastaveními výchozího režimu a poté vyberte režim Plánování.   Dva obrázky níže ukazují, jak vstoupit do režimu Plánování.

Další nastavení jsou následující:

• Název strategie
• Den v týdnu, vyberte dny pro provoz v plánovaném režimu
• Měsíc, vyberte měsíce pro plánovaný režim provozu
• Platné od/do, vyberte období v dnech pro provoz
• Start/Konec, vyberte čas v hodinách a minutách pro provoz v plánovaném režimu

Všechna ostatní nastavení v nabídce Pokročilé nastavení jsou stejná, jaká byla popsána dříve v části Výchozí režim.

Nastavení v režimu "Plánování" budou aktivní pouze v časových úsecích definovaných v plánu. Mimo tyto časové úseky se bude používat výchozí režim.

4.3.3. Režim záporné ceny

Chcete-li povolit režim záporné ceny, nejprve stiskněte tlačítko + pod všemi nastaveními standardního režimu a poté vyberte režim záporné ceny. Dva obrázky níže ukazují, jak zadat režim záporné ceny.

Režim záporné ceny pracuje ve dvou různých scénářích optimalizace, které závisí na ceně a poplatku za prodej/nákup. Krmný zdroj musí být definován pro oba směry, jak je znázorněno na obrázku níže:

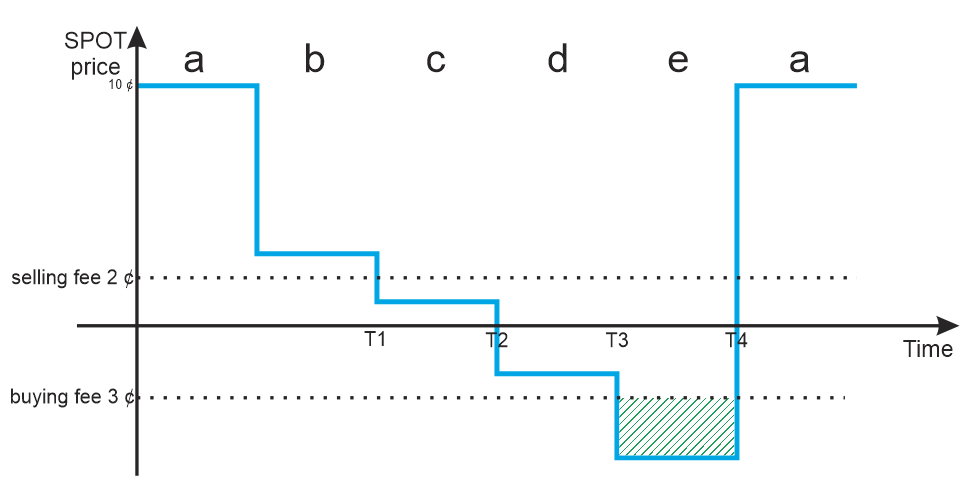

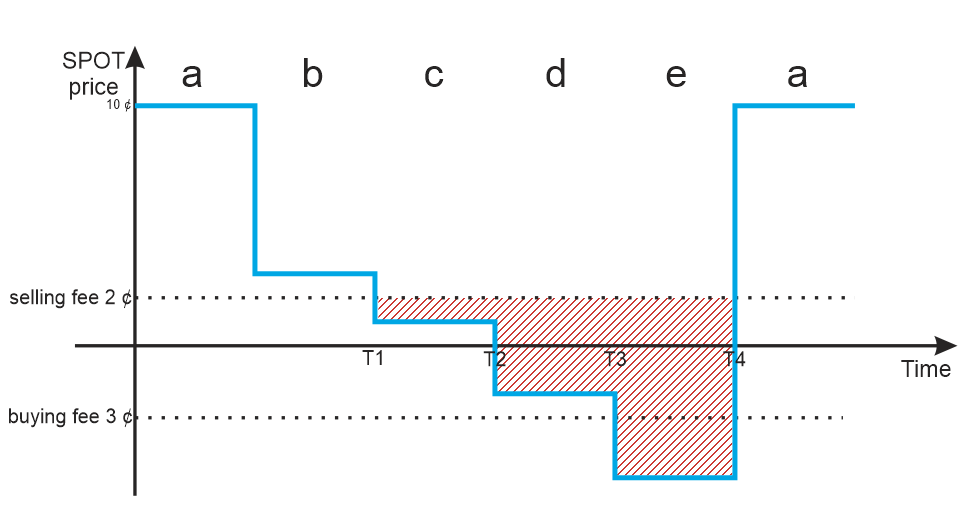

Ukážeme několik příkladů, jak vypočítat a aktivovat režim záporné ceny:

Například:

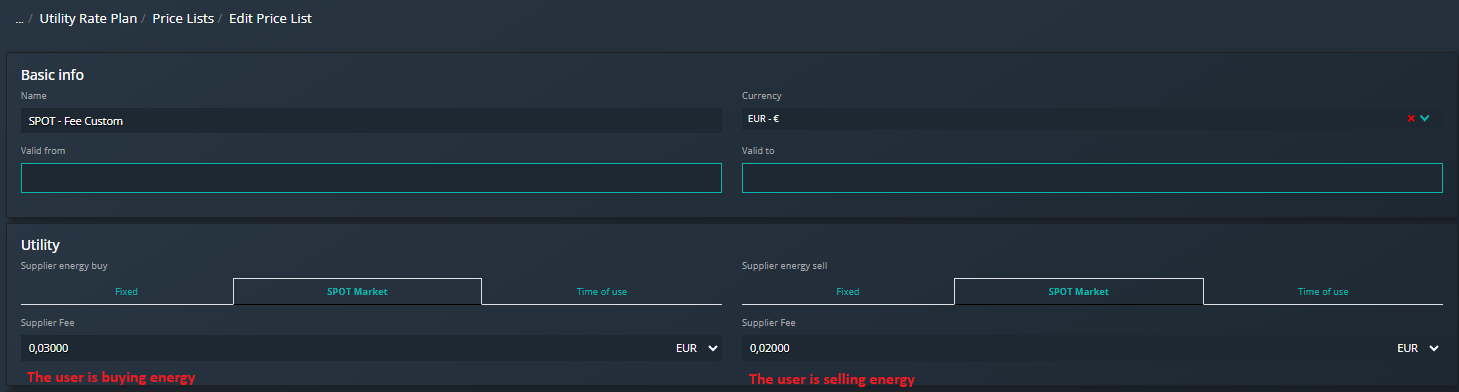

Poplatek = když uživatel nakupuje energii: 3 ¢/kWh; nebo když uživatel prodává energii: 2 ¢/kWh (1 ¢ = 0,01 €)

• a. Cena energie 10 ¢/kWh

Skutečná cena při nákupu energie: = Cena + poplatek = 10 ¢/kWh + 3 ¢/kWh = 13 €/kWh

Skutečná cena (příjem) při prodeji energie: = Cena - poplatek = 10 ¢/kWh - 2 ¢/kWh = 8 ¢/kWh (prodej energie vede k zisku sníženému o poplatek)

b. Cena energie 3 ¢/kWh

Skutečná cena při nákupu energie: = Cena + poplatek = 3 ¢/kWh + 3 ¢/kWh = 6 ¢/kWh

Skutečná cena (příjem) při prodeji energie: = Cena - poplatek = 3 ¢/kWh - 2 €/kWh = 1 ¢/kWh (prodej energie stále vede k zisku)

c. Cena energie 1 ¢/kWh

Skutečná cena při nákupu energie: = Cena + poplatek = 1 ¢/kWh + 3 ¢/kWh = 4 €/kWh

Skutečná cena (ztráta) při prodeji energie: = Cena - poplatek = 1 ¢/kWh - 2 ¢/kWh = -1 ¢/kWh (prodej energie je ztráta, i když je cena energie kladná, ale poplatek je vyšší než cena)

d. Cena energie -2 ¢/kWh (záporná cena energie)

Skutečná cena při nákupu energie: = Cena + poplatek = -2 ¢/kWh + 3 ¢/kWh = 1 ¢/kWh (nákup energie je náklad, i když je cena energie záporná. Stále musíme platit poplatek)

Skutečná cena (ztráta) při prodeji energie: = Cena - poplatek = -2 ¢/kWh - 2 ¢/kWh = -4 ¢/kWh (ztráta prodeje se zvyšuje, když se cena stává více zápornou)

e. Cena energie -5 ¢/kWh (záporná cena energie)

Skutečná cena (příjem) při nákupu energie: = Cena + poplatek = -5 ¢/kWh + 3 ¢/kWh = -2 €/kWh (nákup energie je výhodný, i když musíme platit poplatek)

Skutečná cena (ztráta) při prodeji energie: = Cena - poplatek = -5 ¢/kWh - 2 ¢/kWh = -7 ¢/kWh



Optimalizace prodejní ceny

Optimalizace prodejní ceny se používá, když je cena stále kladná, ale již pod prodejním poplatkem. V této situaci je uživatel motivován k vlastní spotřebě, protože jinak by vznikly náklady. Navíc navrhujeme, aby v tomto případě byl limit exportu nastaven na 0 kW, čímž se zabrání nákladům v případě přebytků.

Optimalizace podle prodejní ceny je aktivní v rozsazích c, d, e.

Optimalizace nákupní ceny

Optimalizace nákupní ceny se používá, když je cena záporná a také nižší než nákupní provize. V této situaci je uživatel povzbuzován k maximalizaci spotřeby, protože skutečná cena je nižší než nula. Stejně jako výše navrhujeme, aby v tomto případě byl limit exportu nastaven na 0 kW.

Optimalizace podle prodejní ceny je aktivní v rozsahu e.

Všechny ostatní funkce v nabídce režimu záporné ceny jsou stejné, jak je popsáno v Pokročilých možnostech.

Aby strategie záporné ceny fungovala, musí řadič Reduxi přijímat informace o aktuálních cenách. Ceny mohou být pevné, nastavené podle časových bloků nebo dynamické (burza, den předem). Informace o nastavení ceníků jsou k dispozici na stránce Reduxi ceníky a jsou konfigurovány v cloudové aplikaci https://app.reduxi.eu/.

Další nastavení řadiče Reduxi naleznete na odkazu: Řadič Reduxi.

Další nastavení cloudové aplikace naleznete na stránce Reduxi Cloud.

4.3.4. Režimy AI

Všechny režimy AI jsou založeny na cenách energie, které mohou být pevné, časově závislé nebo dynamické (tržní, předpověď na další den). Ceny je nutné nakonfigurovat v cloudové aplikaci https://app.reduxi.eu/ podle kroků popsaných v dokumentu Ceníky Reduxi.

4.3.4.1 Optimalizace baterie AI

Primárním cílem optimalizace baterie pomocí AI je arbitráž energie z baterie. Optimalizace AI zohledňuje cenový plán (např. ceny den předem). Když jsou ceny nízké, baterie se nabíjí z elektrické sítě. Když jsou ceny vysoké, baterie dodává energii do elektrické sítě. Tato strategie si klade za cíl využít kolísání cen elektřiny v průběhu času.

Tento režim funguje v cyklu 36 hodin. Jakmile jsou známy ceny na následující den, algoritmus je okamžitě zohlední a optimalizuje využití baterie. Hledá nejlepší časové sloty pro nabíjení/vybíjení, samozřejmě s ohledem na limity pro import a export, limity baterie atd. V praxi jsou to dva takové cykly za den, ale mohou jich být i více nebo méně v závislosti na denních cenách.

Optimalizace baterie pomocí AI se skládá ze tří různých modulů a jednoho segmentu „Pokročilá nastavení“. Současně lze povolit pouze jeden individuální modul; jinak si různé moduly mohou protiřečit a systém nemusí fungovat podle očekávání. V segmentu „Pokročilá nastavení“ se posuvník „Rozsah cílového SOC“ vztahuje pouze na optimalizaci výdělku (arbitráž baterie), ostatní dva moduly vždy využívají veškerou možnou kapacitu. Přepínač „Uvolnit při nečinnosti“ se vztahuje na všechny segmenty. Její funkcí je umožnit lokálnímu systému (např., střídači na místě) provádět vlastní příkazy nezávisle na řídicí jednotce Reduxi, pracující v režimu vlastního využití, řízení špiček atd.

Vysvětlení „Rozsah cílového SOC“:

Rozsah cílového SOC určuje rozsah, který se používá pro arbitráž baterie. Oblast mimo rozsah cílového SOC mohou využívat pouze jiné režimy (např. řízení špiček).

Vysvětlení „Uvolnit při nečinnosti“: Umožňuje použití baterie jinými režimy (např. řízení špiček, řízení záporných cen, vlastní využití), když není řízena režimy baterie AI. Nastavte na Ne, pokud je baterie určena pouze pro arbitráž; nastavte na Ano, pokud se také používá pro jiné režimy.

Příklad pro „Uvolnit při nečinnosti = True“:

Pokud je naplánovaný výkon nabíjení/vybíjení baterie vypočítán jako 0, systém se vrátí ke svému výchozímu režimu (např. řízení špiček, řízení záporných cen, vlastní využití).

Pokud je naplánovaný výkon nabíjení/vybíjení baterie vypočítán jako jakákoli hodnota jiná než 0, systém bude fungovat v rámci vypočítaného rozsahu výkonu, typicky při minimálním nebo maximálním jmenovitém výkonu střídače.

Příklad pro „Uvolnit při nečinnosti = False“:

Systém bude fungovat v rámci vypočítaného rozsahu výkonu, typicky při minimálním nebo maximálním jmenovitém výkonu střídače, a nedovolí systému vrátit se do vlastního režimu (např. řízení špiček, řízení záporných cen, vlastní využití).



Podmenu pro optimalizaci baterie pomocí AI (všechny moduly a segment Pokročilá nastavení), obrázek:

Modul optimalizace výdělku (arbitráž baterie):

Přepínáním stavů přepínače je povoleno/zakázáno spouštění/zastavování arbitráže baterie.

• Optimalizace výdělku (arbitráž baterie) (výchozí hodnota přepínače: ANO)
• Optimalizace nabíjení/Optimalizace vybíjení (výchozí hodnoty přepínačů: ANO), přepínače jsou uzamčeny (pouze viditelné) a oba jsou povoleny.

Min. výdělky na cyklus definice:

Min. výdělky na cyklus lze vypočítat pomocí vzorce = Min. výdělky na cyklus = úplná investice do instalace baterie / odhadovaný počet cyklů baterie (informace poskytnuté výrobcem) = 10000 € / počet cyklů (5000) = 20 €/cyklus.

Pokud je hodnota Min. výdělky na cyklus nastavena na 0, pak se tento výpočet ignoruje a arbitráž bude provedena bez ohledu na cenu na burze.

Cyklus nabíjení/vybíjení se provede pouze v případě, že očekávané výdělky převýší Min. výdělky na cyklus. Cyklus v tomto případě odpovídá minimálnímu a maximálnímu povolenému SOC (jak je definováno baterií nebo specifikováno v rozsahu cílového SOC v segmentu „Pokročilá nastavení“).

Modul nabíjení baterie ze sítě:

Tento modul je určen pro místa, kde fotovoltaická (PV) výroba nedostačuje místní poptávce po energii nebo kde je energie ze sítě jediným zdrojem. V těchto případech je optimální dovážet energii během období nízkých cen k pozdější spotřebě, čímž se dosáhne snížení nákladů na energii.

Nastavení modulu:

Optimalizace výdělku (arbitráž baterie) = False

Nabíjení baterie ze sítě = True

Vybíjení baterie do sítě = False

Uvolnit při nečinnosti = True. Poznámka, toto je důležité!



Modul vybíjení baterie do sítě:

Tento modul je určen pro místa, kde fotovoltaická (PV) výroba převyšuje místní energetickou poptávku. Systém maximalizuje ziskovost exportem přebytečné energie do sítě, obvykle na základě cen na SPOTovém trhu. Vedlejším přínosem je, že vybíjením baterie do sítě se vytváří kapacita pro ukládání přebytečné výroby z FVE. To je zvláště výhodné pro instalace, kde jmenovitý výkon FVE přesahuje maximální exportní výkon povolený do sítě.

Nastavení modulu:

Optimalizace výdělku (arbitráž baterie) = False

Nabíjení baterie ze sítě = False

Vybíjení baterie do sítě = True

Uvolnit při nečinnosti = True. Poznámka, toto je důležité!

4.3.4.2 Optimalizace EVSE AI

Podobně jako výše, i tato optimalizace AI zohledňuje ceník (např. ceny s předpovědí na další den). Zde, když jsou ceny nízké, se auto nabíjí z elektrické sítě. Rychlost nabíjení závisí na ceně. Čím nižší cena, tím vyšší nabíjecí proud.

Tento režim používá 24hodinový cyklus. Hledá až 24 hodin do budoucnosti a najde nejlepší časový úsek pro nabíjení, samozřejmě s ohledem na limity importu.

Tento režim vyhledává až do 6:00 následujícího dne a nachází nejlepší časový slot pro nabíjení, samozřejmě s ohledem na dovozní limity.

Poznámka: stav nabití autobaterie není k dispozici, proto se v režimu nabíjení nepoužívá.

4.3.4.3 Optimalizace HVAC AI

I tato optimalizace AI zohledňuje ceník (např. ceny s předpovědí na další den). Zde, když jsou ceny nízké, HVAC pracuje v režimu boost, když jsou ceny průměrné, HVAC pracuje v normálním režimu a když jsou ceny vysoké, HVAC pracuje v režimu eco (vypnuto).

Tento režim používá 24hodinový cyklus. Hledá až 24 hodin do budoucnosti a najde nejlepší časový úsek pro aktivaci HVAC, samozřejmě s ohledem na limity importu.

4.4 Správa mimo síť

Reduxi pomáhá při správě napájení mimo síť řízením připojených zařízení a snižováním vybíjení baterie z nekritických spotřebitelů.

Správná elektroinstalace je nezbytná. Systém musí být řádně navržen a implementován kvalifikovaným instalatorem, včetně odpovídající kabeláže a zařízení pro automatické přepínání. Tím je zajištěno, že během přechodu do režimu mimo síť nedochází k zpětnému napájení do veřejné sítě ze zdrojů třetích stran, zejména ze zařízení spojených se střídavým proudem, jako jsou FVE střídače.

Je důležité, aby režim mimo síť byl povolen a spravován samotným střídačem baterie nebo dodatečnými zařízeními pro automatické přepínání, které zajišťují rychlé a spolehlivé odpojení od sítě.

V případě výpadku proudu reaguje kompatibilní střídač baterie (hybridní střídač) během milisekund. Detekuje selhání sítě, odpojí se od sítě a okamžitě začne dodávat energii do budovy. Dostupnost této funkce závisí na střídači a návrhu systému, takže by to mělo být potvrzeno s instalátorem.

V situaci mimo síť přijímá Reduxi stav mimo síť od střídače a začne řídit další připojená zařízení, aby se zabránilo předčasnému vybití baterie. To zahrnuje řízení zátěží, jako jsou nabíječky elektromobilů, HVAC a také FVE.

Například během výpadku proudu je nabíjení elektromobilů automaticky odpojeno, aby se zachovala kapacita baterie. Tato chování musí být předem řádně nakonfigurována na základě priorit systému a požadavků uživatele.

5. Testování a analýza strategií

Pro testování a potvrzení, že strategie funguje podle očekávání, je možné prohlédnout si naměřená data (proudy, výkon z elektroměru atd.) a nastavené hodnoty strategie (výkon PV, nastavené hodnoty připravenosti SG HVAC atd.).

Analýza strategie je dostupná kliknutím na Domů/Strategie. V části "Poslední měření" a "Analyzovat" je možné zobrazit aktuální stav a historická data o výkonu strategie.

5.1 Ruční režim

Pro testování lze přepnout specifické zařízení z automatického režimu (kde je zařízení řízeno pomocí strategie) do ručního režimu. Viz "Ruční ovládání zařízení" v článku Konfigurátor Reduxi

Ruční režim nám umožňuje ověřit, zda zařízení (tepelné čerpadlo, baterie, PV) funguje podle očekávání. Dodržuje nastavenou hodnotu, jaká je doba odezvy...

5.2. Přehled strategie

Přehled strategie je možné zobrazit na první stránce konfigurátoru Reduxi (levé menu).

V bočním menu klikněte na:

• Strategie.
• Strategie, o které chcete získat podrobné informace o měřeních.

U každé strategie je možné zobrazit:

• Poslední měření.
• Analýza.
• Archiv.

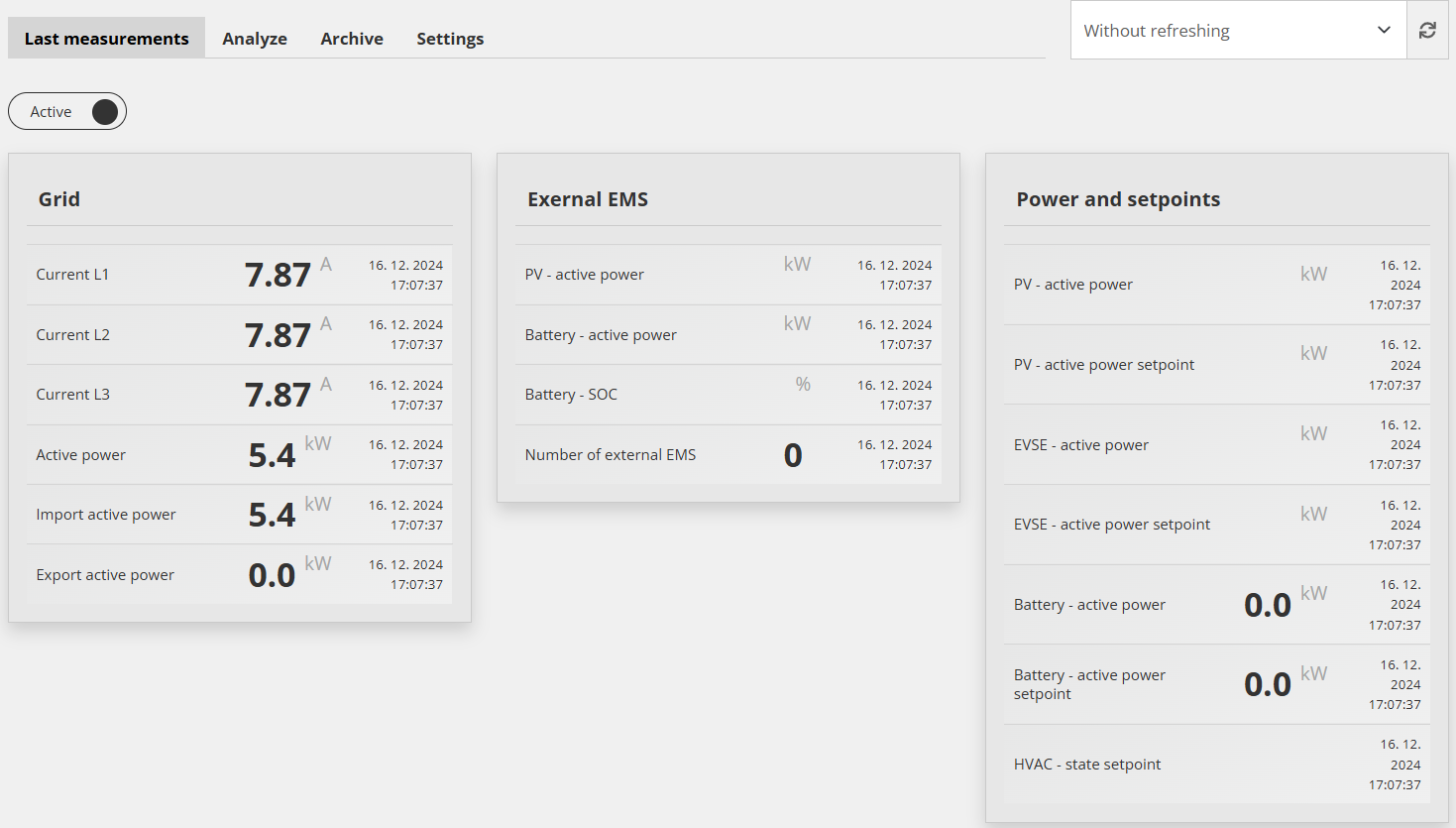

5.2.1. Poslední měření

Záložka Poslední měření slouží k zobrazení posledních zaznamenaných měření pro vybranou strategii.

Je možné nastavit časový interval aktualizace dat (vpravo).

Zde je možné změnit některé parametry. Další parametry a pokročilé nastavení lze upravit v modulu Nastavení/Strategie.

Poznámka: V případě, že je Reduxi vypnutý kvůli výpadku proudu nebo jiným problémům, regulátor nebude během této doby zaznamenávat měření.

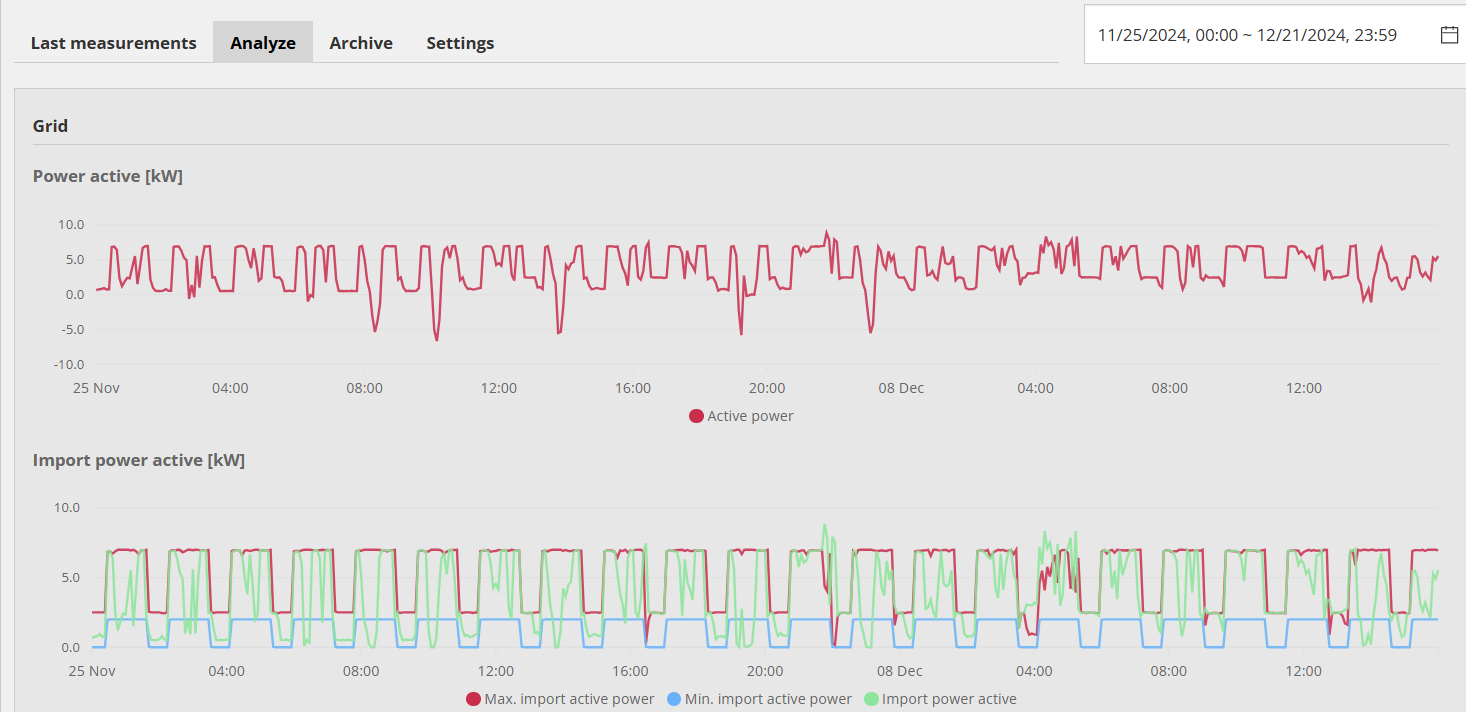

5.2.2. Analýza

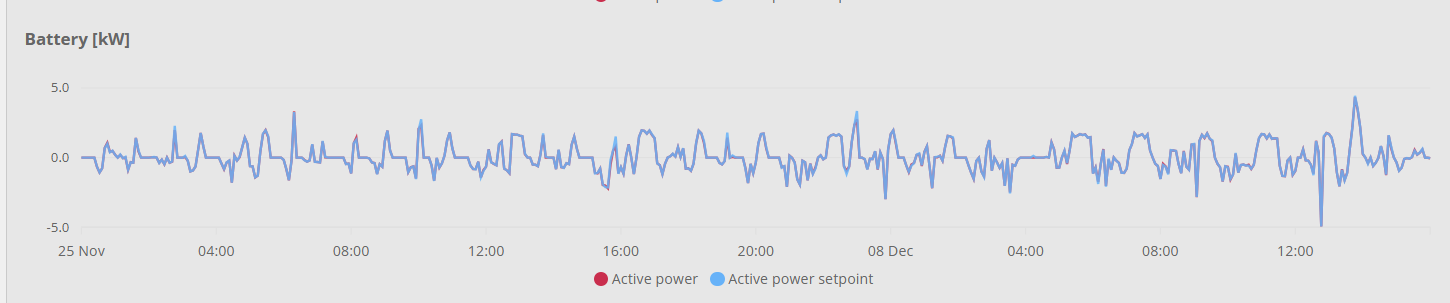

Na kartě Analýza si můžete zobrazit starší data pro vybranou strategii. Data se zobrazují graficky. V levém horním rohu si můžete vybrat časové období, za které chcete zobrazit data.

5.2.3. Archiv

Na kartě Archiv jsou pro vybranou strategii uložena všechna starší data a měření od okamžiku vytvoření strategie. Archiv umožňuje zobrazení dat v tabulkách a export dat ve formátu CSV.

Poznámka: V záložce Archiv jsou data dostupná, dokud z Reduxi Configuratoru neodstraníte vybrané zařízení

Omezení odpovědnosti

Všechny strategie respektují limity exportu a importu. Někdy však regulovaná zařízení nereagují na nastavené hodnoty nebo je jejich reakční doba pomalá. Reakční doba tepelného čerpadla je například mezi 15 a 30 minutami. Proto může dojít k překročení limitu importu a exportu energie. Aby se tomu co nejvíce zabránilo, Reduxi implementoval bezpečnostní zóny, takže reguluje zařízení ještě před dosažením limitů. Bezpečnostní zóny závisí na typu zařízení.
