Převodník Reduxi P1-WiFi se používá k získávání zpráv z různých měřičů energie, jako jsou Iskraemeco AM550, Sagemcom T211 a další měřiče P1.
Obrázek: Obrázek: P1 port Iskraemeco AM550 Obrázek: Kryt portu P1 Sagemcom T211
1. Fyzické propojení mezi portem P1 a převodníkem Reduxi
Psychické spojení se vytváří pomocí kabelu RJ-12, který se používá také k napájení převodníku P1-WiFi. Není potřeba žádný další zdroj napájení. Kabel RJ-12 je součástí dodávky konvertoru P1-WiFi.
1.1 Fyzické připojení pro Iskraemeco AM550:
Port P1 se nachází v pravém horním rohu měřiče energie AM550. Připojte měřič Iskraemeco AM550 kabelem RJ12 k převodníku Reduxi přes port P1. Kabel je součástí balení převodníku Reduxi. Zelená LED dioda shora by měla začít svítit.
Všimněte si, že v praxi elektrické rozvody (DSO) umožňují nešifrovanou komunikaci. Některé měřiče energie však stále používají šifrované připojení. Bez šifrovacích klíčů můžete vyzkoušet, zda připojení z Iskraemeco AM550 k Reduxi Controller funguje. Získáte informace o tom, zda komunikace funguje (zda jsou přijímána data). Pokud nejsou klávesy zadány, nelze žádná data převést na měření, ale můžete alespoň zjistit, zda fyzická komunikace funguje. Klíče můžete přidat později prostřednictvím vzdáleného připojení k řídicí jednotce Reduxi nebo (doporučeno) požádáním distributora elektrické energie o použití nešifrovaného připojení.
1.1.1 Bezdrátové připojení k řídicí jednotce Reduxi Controller
Podrobnosti viz také Reduxi Converter P1 WiFi
1.1.2 Kabelové připojení přímo k řídicí jednotce Reduxi Controller
Tato možnost se nabízí v případě kabelového připojení RS485.

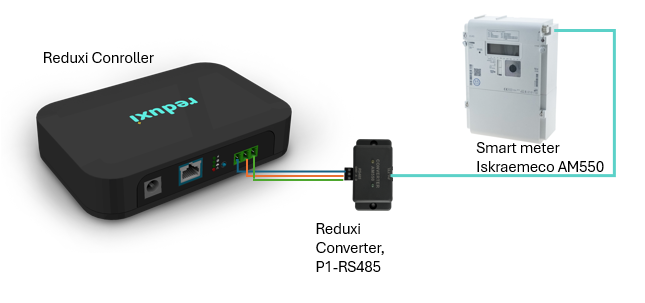

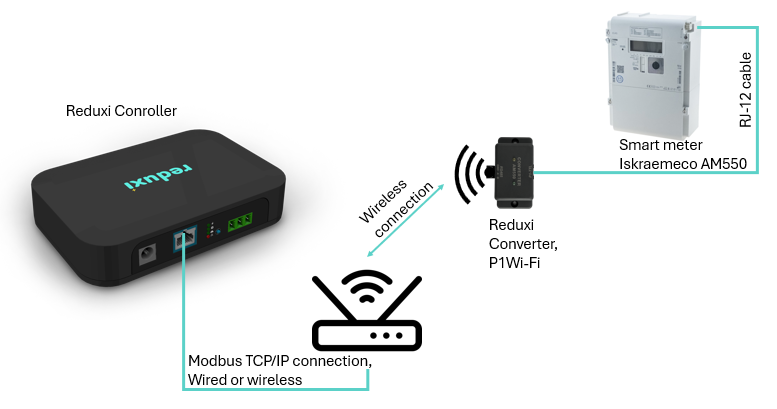

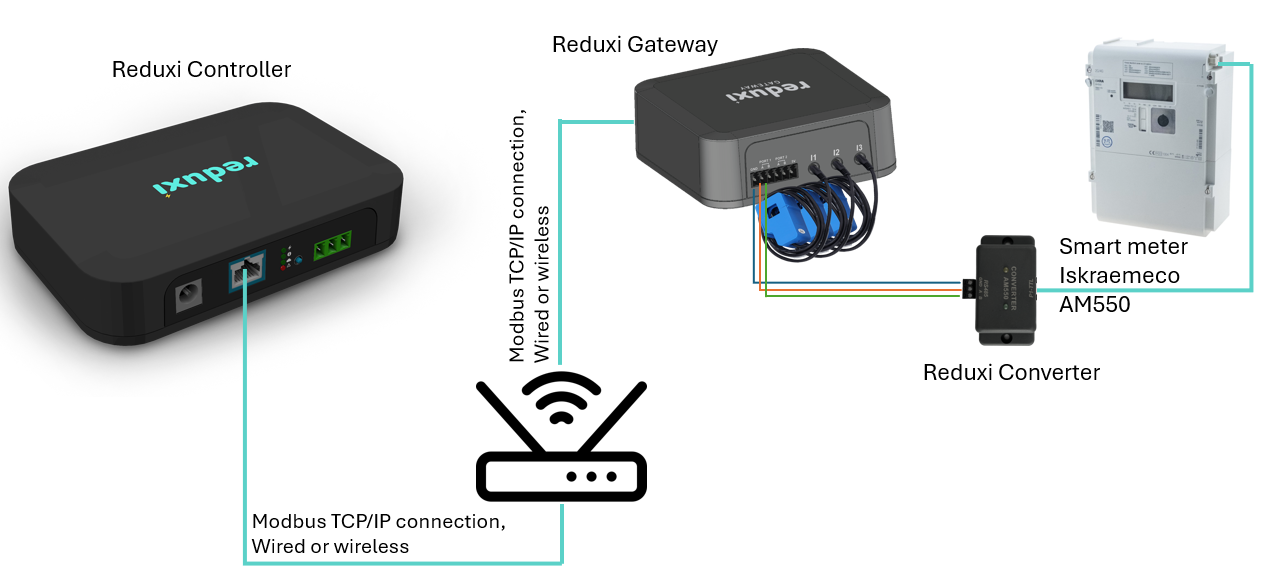

1.1.3 Fyzické připojení k bráně Reduxi a připojení přes Modbus TCP/IP k bráně Reduxi
Řídicí jednotka Reduxi
Tato možnost se nabízí v případě kabelového připojení RS485.
1.2 Fyzické připojení pro Sagemcom T211:

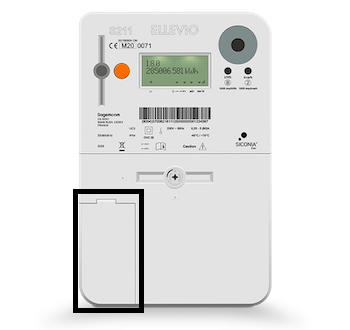

Port P1 se nachází v levém dolním rohu pod plastovým krytem zařízení Sagemcom T211. Připojte port P1 měřiče Sagemcom T211 kabelem RJ12 k převodníku Reduxi. Kabel je součástí balení převodníku Reduxi. Zelená LED dioda shora by měla začít svítit.
Propojení mezi měřičem Smartmeter Sagemcom T211 a řídicí jednotkou Reduxi se vytváří stejným způsobem, jaký je popsán v bodech pro Iskraemeco:
- 1.1.1 Bezdrátové připojení k řídicí jednotce Reduxi Controller
- 1.1.2 Kabelové připojení přímo k řídicí jednotce Reduxi Controller
- 1.1.3 Fyzické připojení k bráně Reduxi a připojení prostřednictvím protokolu Modbus TCP/IP k bráně Reduxi
2. Připojení P1 Wi-Fi k řídicí jednotce Reduxi
Při první konfiguraci je třeba připojit Reduxi Converter k Reduxi Controlleru pomocí připojení WiFi (TCP/IP). Pro více informací sledujte Reduxi Converter P1 WiFi
Rozšířená nastavení

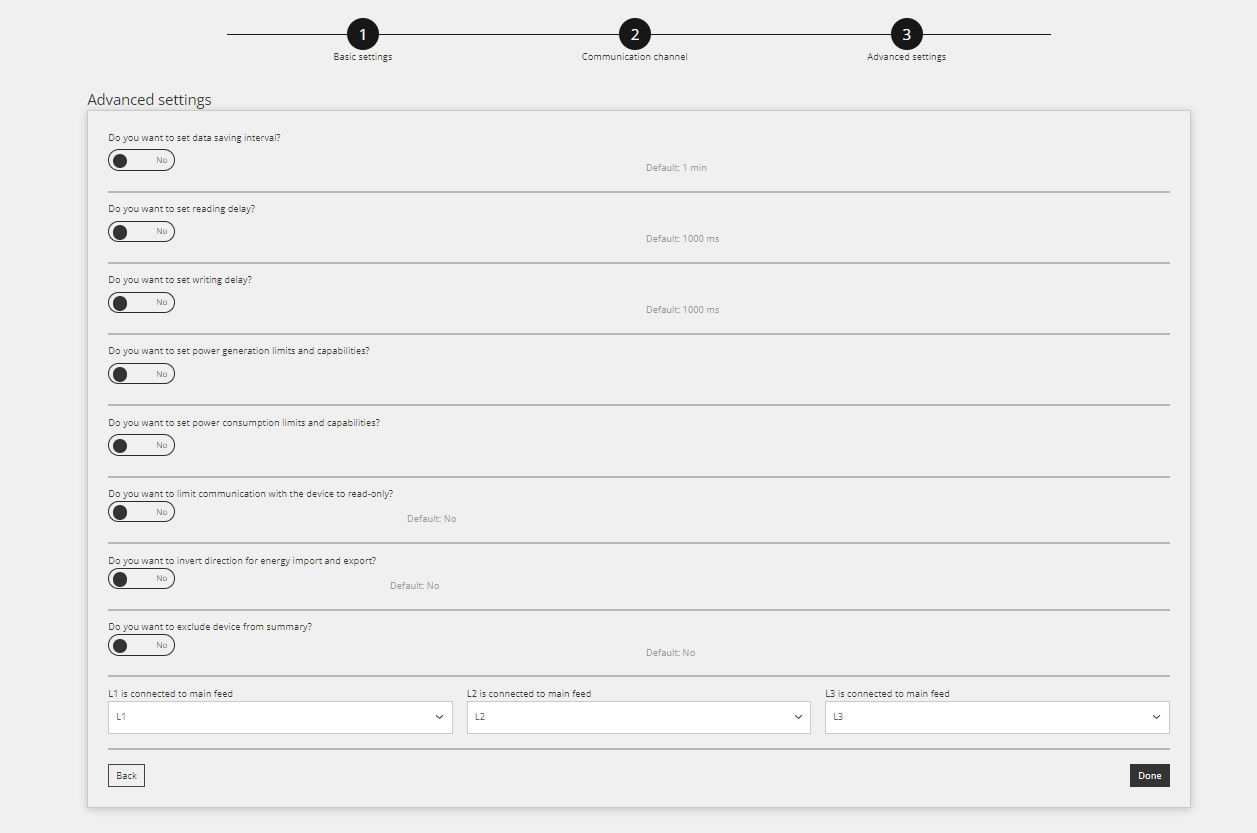

Vyplňte pokročilá nastavení a zvolte parametry zobrazené na obrázku níže. Nastavení se může lišit v závislosti na potřebách místa. Po dokončení klikněte na tlačítko "Hotovo" vpravo dole na obrazovce.
Poslední měření

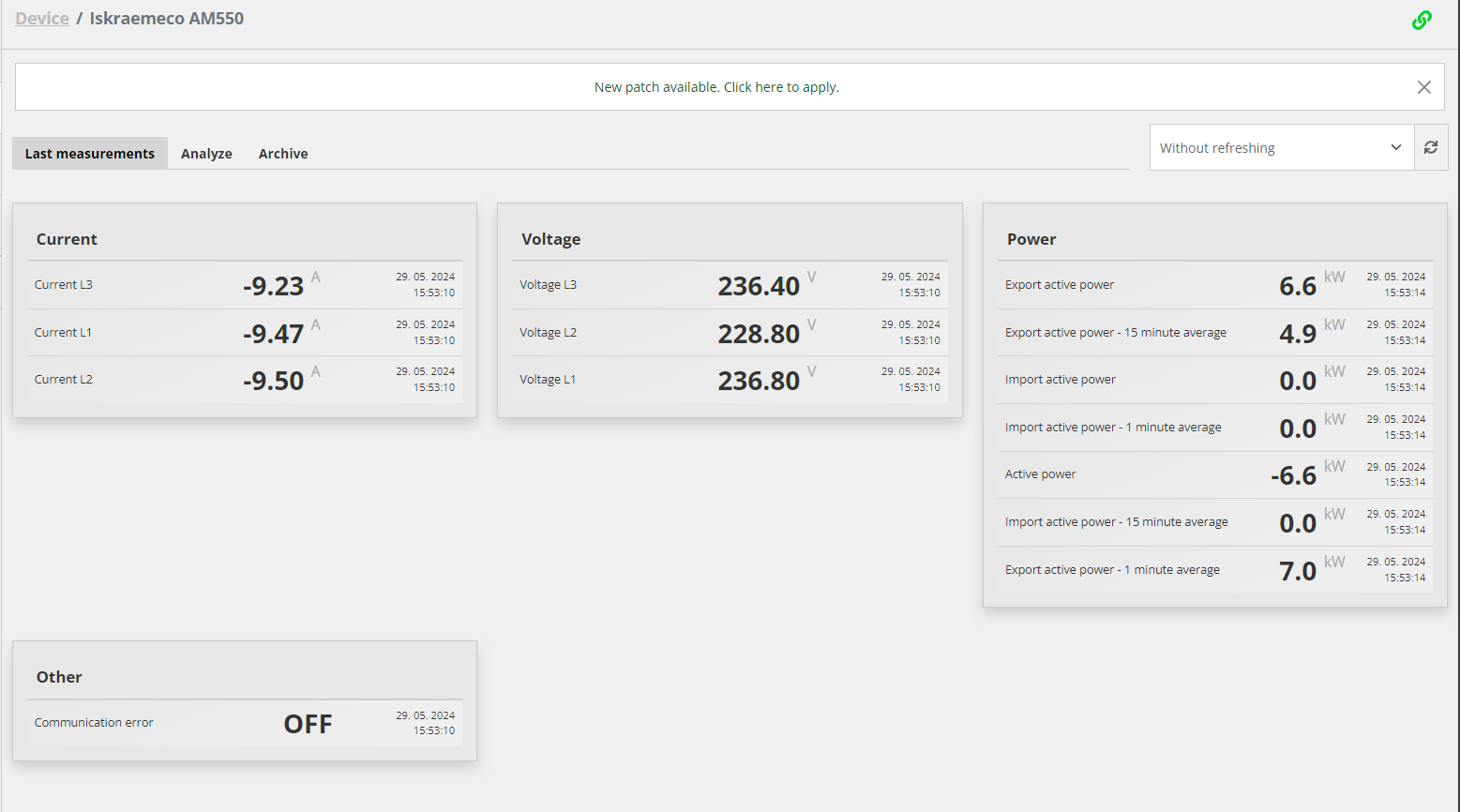

Po úspěšném navázání komunikace se zařízením můžeme provést další test kontrolou hodnot na zařízení. To se provádí kliknutím na výběr zařízení na domovské obrazovce, kde ve stromové struktuře vybereme nově přidaný měřič energie.
Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej sledovat a ovládat prostřednictvím cloudové aplikace Reduxi.
