Kontakty SG regulují tepelné čerpadlo přes reléové výstupy Reduxi Gateway. Využitím flexibilních tepelných čerpadel můžeme snížit náklady na elektřinu o 30 %.

1. Komponenty pro navázání spojení mezi ovladačem Reduxi a Kronoterm tepelné čerpadlo

K navázání spojení mezi regulátorem Reduxi a tepelným čerpadlem Kronoterm potřebujeme:

1. Přinesl jsem zpět ovladač
2. Reduxi Gateway s 3x30 proudovými senzory

Pro uvedení tepelného čerpadla do provozu je nutné přidat k regulátoru Reduxi zařízení Reduxi Gateway. Připojení může být bezdrátové (WLAN) nebo kabelové přes UTP kabel (LAN). Více o připojení najdete na odkaz Gateway to Controller. Reduxi Gateway s 3x30 proudovými senzory obsahuje tři proudové senzory, které slouží k zakrytí fázových vodičů tepelného čerpadla, a dva reléové výstupy, které jsou fyzicky připojeny ke kontaktu SG-ready tepelného čerpadla.

Symbolický obrázek celého propojení od regulátoru k tepelnému čerpadlu:

Pro fyzické připojení relé k tepelnému čerpadlu je nutné zkontrolovat, kde jsou na okruhu tepelného čerpadla umístěny kontakty SG, jak je znázorněno na obrázku níže pro příklad kontaktů SG tepelného čerpadla Kronoterm.

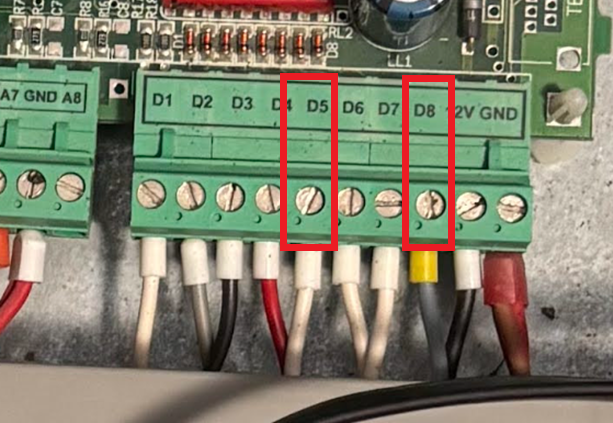

Kontakt SG na digitálním vstupu D5 je určen ke snížení provozu tepelného čerpadla.

Kontakt SG na digitálním vstupu D8 je určen ke zvýšení provozu tepelného čerpadla.

2. Připojení Reduxi Gateway k místní internetové síti

• Zapojte AC-DC adaptér do Reduxi Gateway a poté zapojte adaptér do elektrické sítě. První LED dioda shora by měla začít svítit zeleně.
• Přejděte do nastavení sítě vašich WiFi sítí na vašem mobilním zařízení nebo počítači a připojte se k bezdrátové síti „Gateway“.
• Pokud se vyskakovací okno nezobrazí automaticky, otevřete prohlížeč a přejděte na http://gateway.local
• Pro přihlášení použijte uživatelské jméno "admin" a heslo "admin".
• Nastavte kabelovou nebo bezdrátovou síť a připojte Reduxi k místní síti (doporučujeme nastavit statickou IP adresu).
  • Pokud k připojení k místní síti používáte ethernetový kabel, nastavte kabelovou síť.
  • Pokud pro připojení k místní síti používáte síť WiFi, nastavte bezdrátovou síť.
• Klikněte na „uložit“ a nyní připojte svůj mobilní telefon nebo počítač ke stejné kabelové nebo bezdrátové místní síti, ke které jste dříve připojili Reduxi Gateway.
• Ovladač Reduxi musí být dříve připojen a připojen k místní internetové síti ( Reduxi Controller ).
• Pro připojení reléových výstupů a instalaci proudových snímačů postupujte podle následujících kapitol.

3. Vazba relé brány Reduxi na kontakty SG

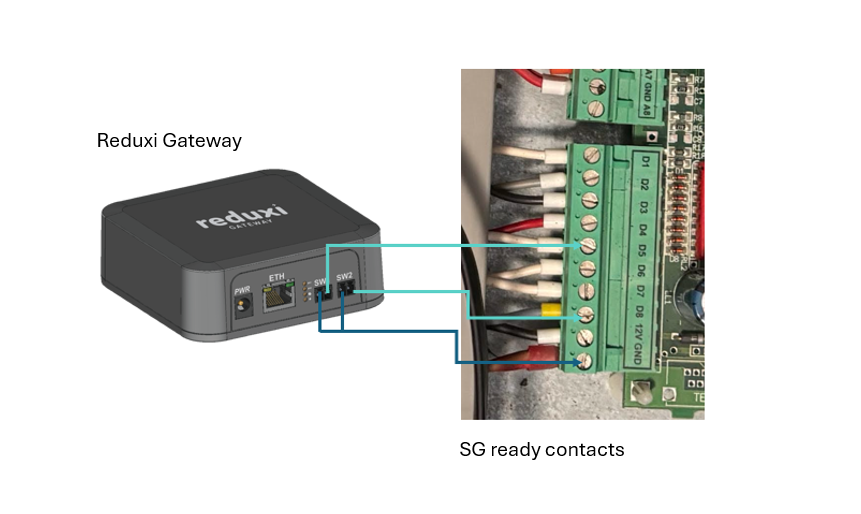

Reléové výstupy z brány Reduxi jsou připojeny ke kontaktům SG, jak je znázorněno na symbolickém obrázku níže.

Warning: The Reduxi Gateway device allows the use of relay outputs that are permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of heat pump Kronoterm, we use NO contacts.

4. Proudové senzory Reduxi Gateway

Proudová čidla slouží k řízení toku elektrické energie tepelného čerpadla, kde se v reálném čase měří výkon tepelného čerpadla. Proudové senzory jsou součástí sady se zařízením Reduxi Gateway a je třeba je připojit ke třem vstupům pro každou fázi, jak je znázorněno na obrázku níže.

Proudové čidlo pokrývá jednotlivé fáze (L1, L2, L3) tepelného čerpadla, obrázek níže:

5. Přidání tepelného čerpadla jako nového zařízení přes konfigurátor Reduxi.

Chcete-li přidat nové tepelné čerpadlo jako zařízení nebo upravit stávající, jsou uvedeny následující kroky, pro které je uveden jednotlivý bod.

5.1 Přidání zařízení

Log in locally to the Reduxi configurator application on the controller and press the Add device button.

5.2 Vyberte zařízení, které chcete přidat

V prvním kroku vyberte základní parametry zařízení, které chcete přidat:

• Typ zařízení: HVAC,
• Tip: Redxi Meter
• Název: Zadejte název zařízení.

5.3 Základní nastavení

Nabídka základního nastavení nabízí tři možnosti, vyplňte pole podle obrázku níže a poslední pole pojmenujte, jak chcete.

5.4 Komunikační kanál

První část komunikačního kanálu je určena pro připojení k zařízení Reduxi Gateway. Vyplňte pole, jak je znázorněno na obrázku níže (automaticky vyplněno).

Vysvětlení každého nastavení druhé části Komunikačního kanálu:

Druhá část komunikačního kanálu je určena pro aktuální nastavení senzorů zařízení Reduxi Gateway, kde u všech aktuálních senzorů volíme "Auto detect from gateway".

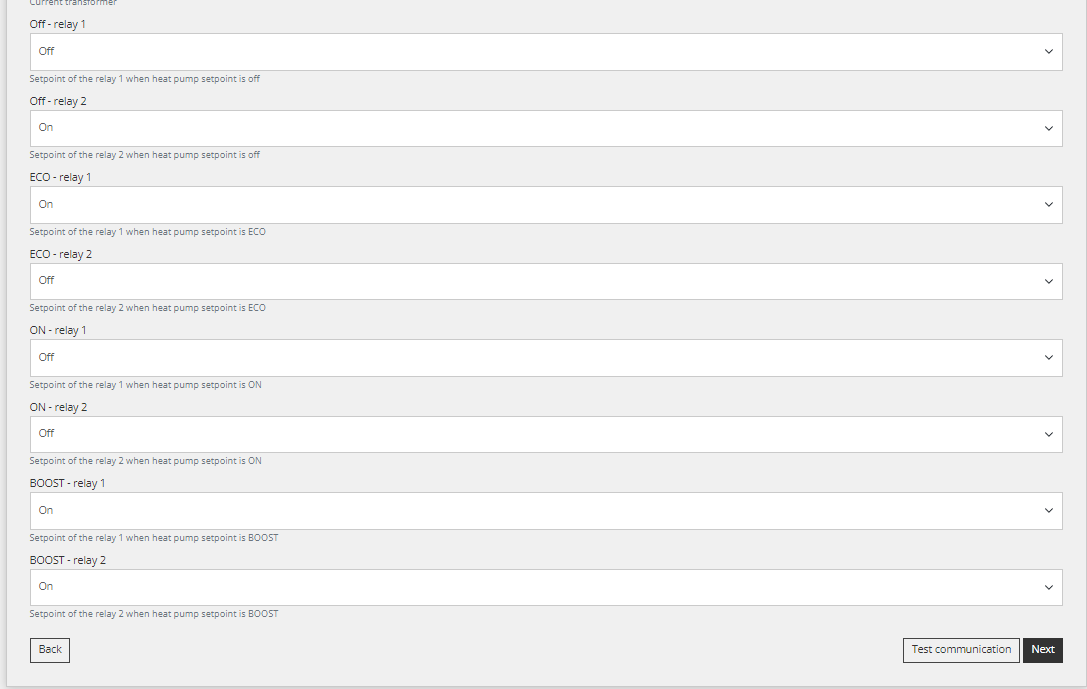

Dále nastavte stavy OFF, ECO, ON a BOOST tepelného čerpadla, které jsou definovány stavy relé na zařízení Reduxi Gateway. Musíme definovat 4 různé kombinace nebo 8 různých nastavení rozložení relé.

5.5 Test komunikace

Test komunikace se provádí pomocí tlačítka "Test komunikace", umístěného vpravo dole za všemi poli parametrů komunikačního kanálu.

Test komunikace může vrátit dvě odpovědi:

1. Komunikace funguje správně, obrázek níže:

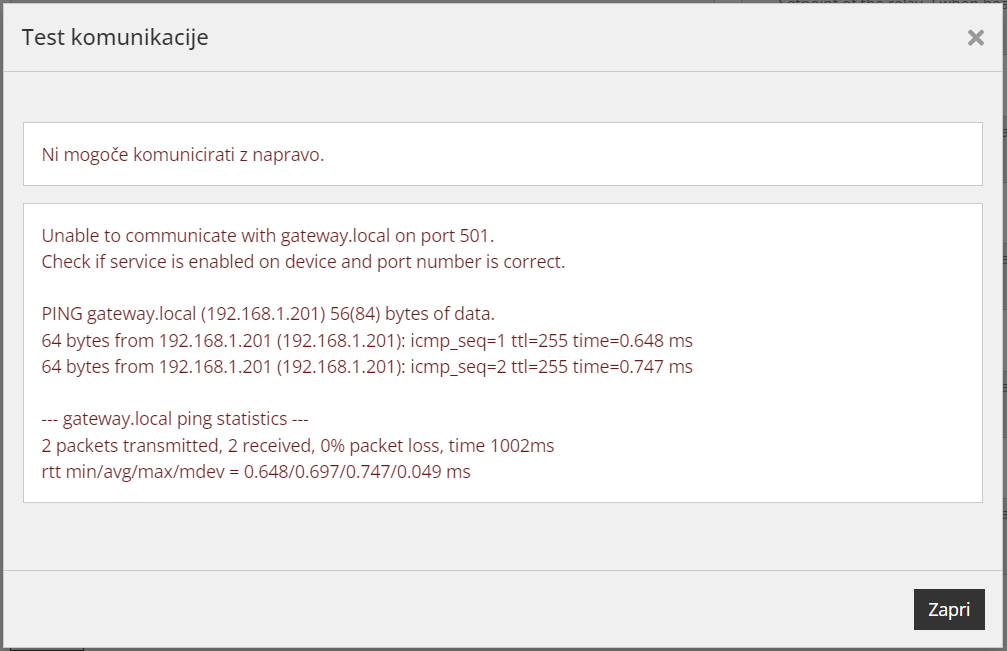

2. Komunikace nefunguje správně, obrázek níže:

5.6 Pokročilá nastavení

Pokročilé nastavení je libovolné a závisí na konkrétních potřebách místa, kde je ovladač Reduxi nainstalován. After finishing all the advanced settings, press the "Done" button on the lower right side.

5.7 Poslední měření

Po úspěšném navázání komunikace se zařízením můžeme jako doplňkový test zkontrolovat hodnoty na zařízení. To provedeme kliknutím na výběr zařízení na domovské obrazovce, kde ve stromové struktuře vybereme nové přidat tepelné čerpadlo.

Pokud chceme, aby bylo zařízení řízeno strategií, musí být režim řízení nastaven na „Automatic“, pokud však přepneme do manuálního režimu, můžeme vyzkoušet fungování různých stavů.

After successfully adding the device and checking the values, the device can be inspected and controlled via the Reduxi application.
