Nastavení brány Reduxi na stránce Konfigurátor brány Reduxi

Brána Reduxi se dá použít jako měřicí zařízení s využitím proudových senzorů, jako řídicí zařízení pro připojení kontaktů Smart Grid nebo podobných zařízení, nebo jako základní brána pro konverzi signálu RS485 na TCP/IP.

Brána Reduxi je přídavné zařízení k řadiči Reduxi, který slouží jako primární logická jednotka. Brána Reduxi nabízí dva porty RS485, tři vstupy pro proudové senzory a dva reléové výstupy. Dá se připojit k místní síti pomocí ethernetového kabelu nebo Wi-Fi. S bránou Reduxi lze signál RS485 převést na TCP/IP. Díky této funkcionalitě se stará zařízení, která nepodporují TCP/IP, stanou přístupnými v místní síti (LAN, WLAN). Převod na TCP/IP je také užitečný, když je zapojení do zařízení, které chceme měřit, příliš složité. Místo toho se brána Reduxi umísťuje blízko zařízení pro připojení přes RS485 a komunikaci s řadičem Reduxi přes TCP/IP.

Pomocí proudových senzorů můžete bránu Reduxi použít jako měřič, který měří spotřebu energie měřeného zařízení zachycováním fázových vodičů zařízení proudovými senzory. Brána Reduxi měří průtok proudu (absolutní hodnota, bez znalosti směru toku) a používá 230 V jako výchozí napětí, nebo bere napětí na fázi z jednoho ze zařízení připojených k řadiči Reduxi, který bude poskytovat měření napětí.

Díky reléovému výstupu umožňuje brána Reduxi řízení zařízení, která podporují regulaci ZAP/VYP, což znamená, že je brána Reduxi může zapínat nebo vypínat. Jedním z případů použití je kontakt Smart Grid nebo EVU, kde můžete ovládat tepelná čerpadla snížením nebo zvýšením jejich spotřeby. Dalo by se to použít i pro jiné aplikace, kde se používá základní regulace ZAP/VYP zařízení .

Přístup k uživatelské příručce najdete zde: Příručka k bráně Reduxi



1.1 Kontrolky brány Reduxi

Pro rychlý přehled o provozním stavu brány Reduxi jsou k dispozici kontrolky:

Vysvětlení každé kontrolky:

• LED 1:
  • zelená = napájení ZAP
  • modrá = připojeno k internetu
  • červená = chyba, bílá = aktualizace/reset

• LED 2:
  • zeleně blikající = čtení na PORTU 1
  • modře blikající = zápis na PORT 1

• LED 3:
  • zeleně blikající = čtení na PORTU 2
  • modře blikající = zápis na PORTU 2

• LED 3:
  • žlutá = Modbus komunikace

• LED 4:
  • zelená = relé 1 ZAP
  • modrá = relé 2 ZAP
  • tyrkysová = relé 1 a relé 2 ZAP

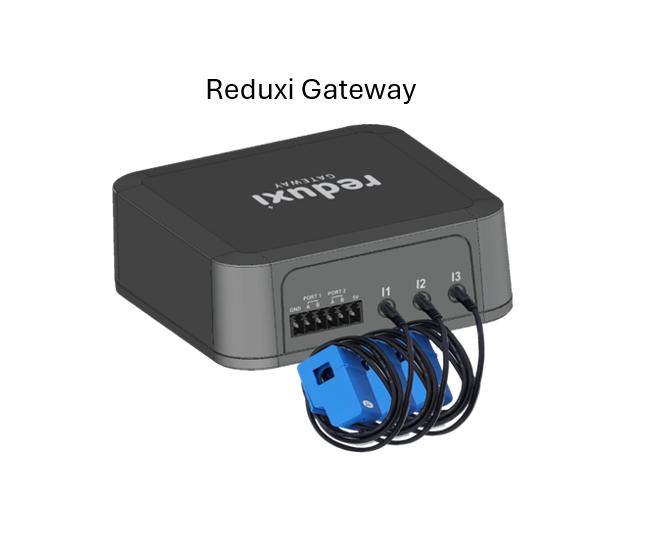

Symboličký obrázek brány Reduxi:

2. První připojení k bráně Reduxi

Brána Reduxi nabízí dvě možnosti připojení, první je připojit se ethernetovým kabelem přímo do sítě (LAN) a druhá je připojit se k přístupovému bodu brány Reduxi.



2.1 Kabelové připojení

Fyzicky připojte bránu Reduxi k místní síti (LAN), k internetovému switchi nebo routeru. Nejprve se ujistěte, že je brána Reduxi zapojena do napájení, které je součástí dodávky brány Reduxi. Po připojení k LAN by se konfigurátor brány Reduxi měl automaticky zobrazit (popup) ve vašem výchozím prohlížeči. Pokud se tak nestane, postupujte podle pokynů z 2.3 Přihlášení do konfigurátoru brány Reduxi.

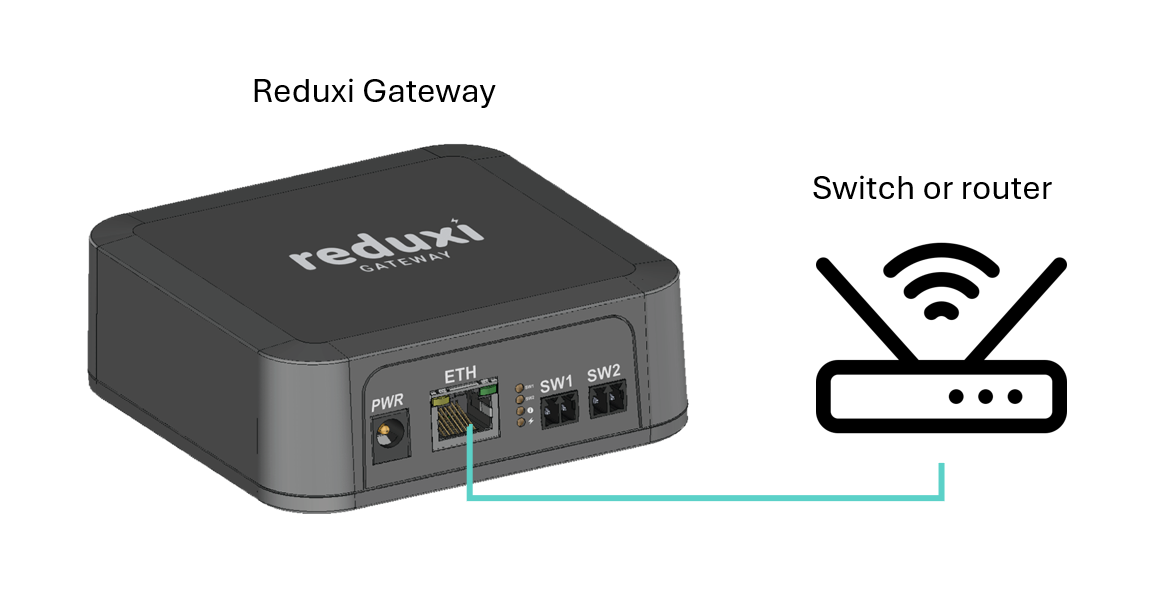

Symbolický obrázek připojení Reduxi Gateway k přepínači/routeru:



2.2 Bezdrátové připojení

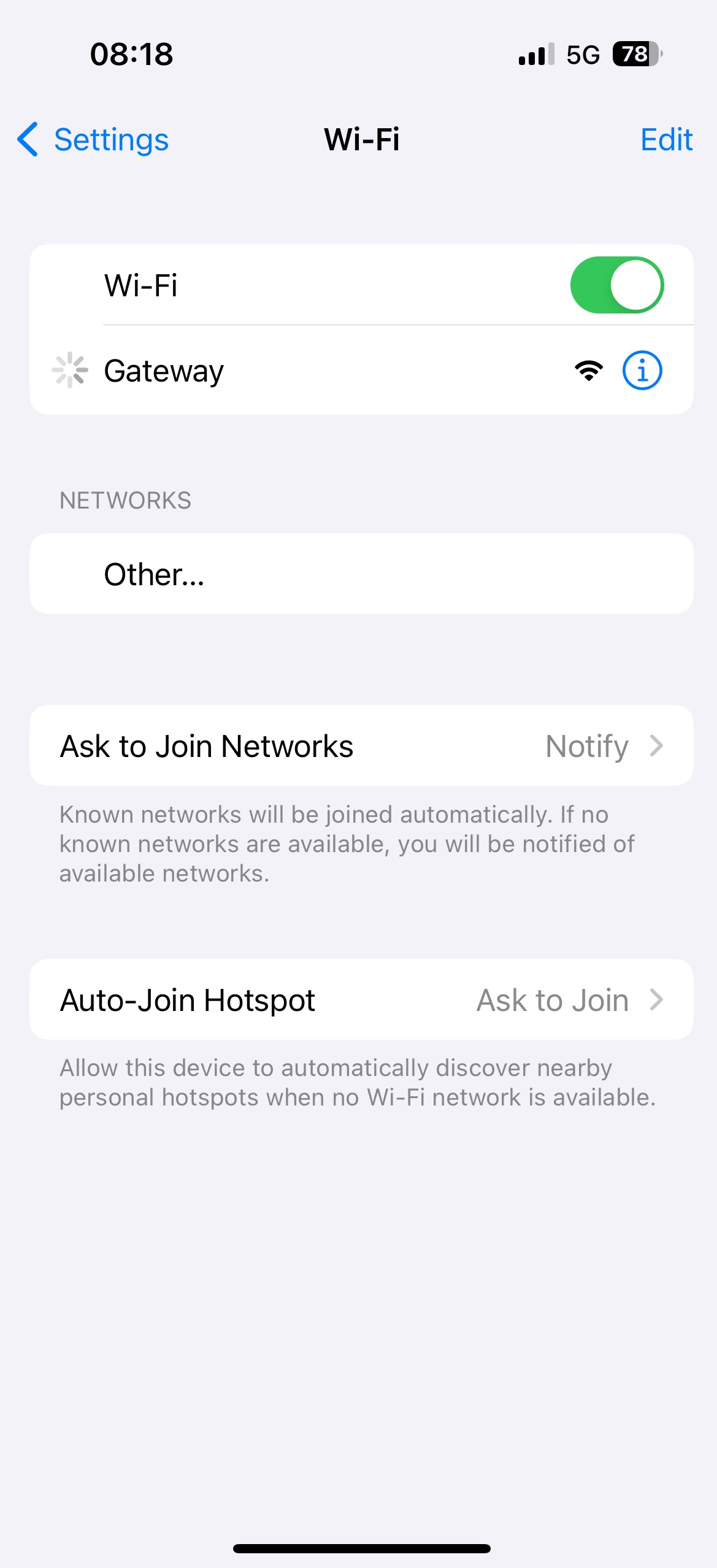

Pro připojení k přístupovému bodu Wi-Fi brány Reduxi Gateway zkontrolujte dostupné Wi-Fi na svém smartphonu nebo osobním počítači.

SSID Wi-Fi je "GATEWAY", k připojení k této síti WiFi není potřeba žádné heslo. Po připojení k síti WiFi by se konfigurátor Reduxi Gateway měl automaticky zobrazit (popup) ve vašem výchozím prohlížeči. Pokud se nezobrazí, postupujte podle pokynů z odkazu 2.3 Přihlášení do konfigurátoru Reduxi Gateway.

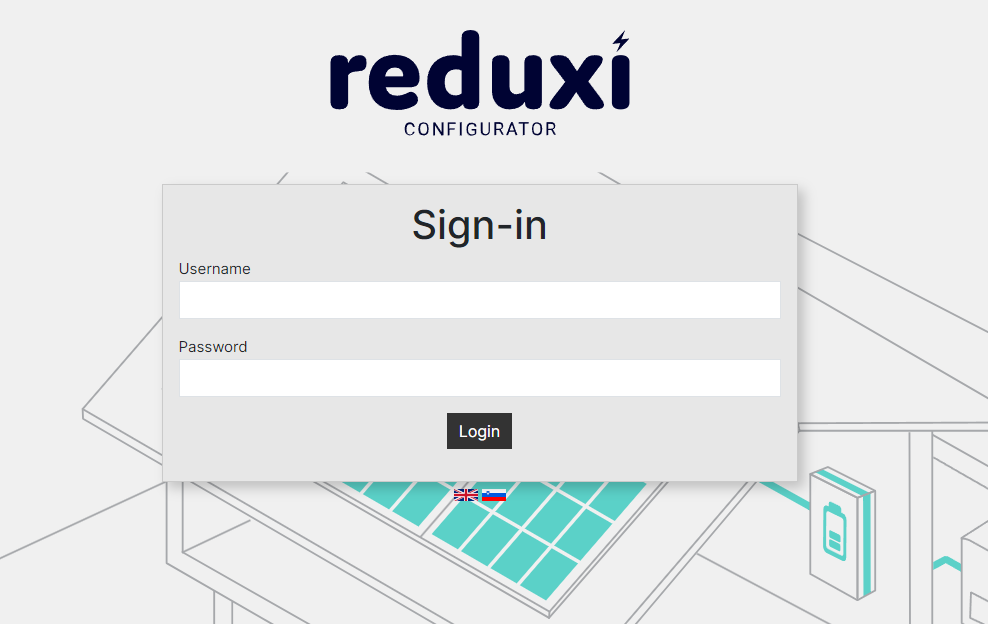

2.3 Přihlášení do konfigurátoru Reduxi Gateway

Po připojení k síti WiFi nebo LAN by se konfigurátor měl automaticky zobrazit (popup) ve vašem výchozím prohlížeči. Pokud se neotevře, zadejte do prohlížeče následující adresu URL: http://gateway.local. Pokud je konfigurátor stále nedostupný, zkontrolujte své internetové připojení a ověřte, zda jste připojeni k téže LAN nebo WLAN jako brána Reduxi Gateway. Po připojení ke konfigurátoru brány Reduxi Gateway jsou parametry pro přihlášení následující:

• Uživatelské jméno: admin
• Heslo: admin

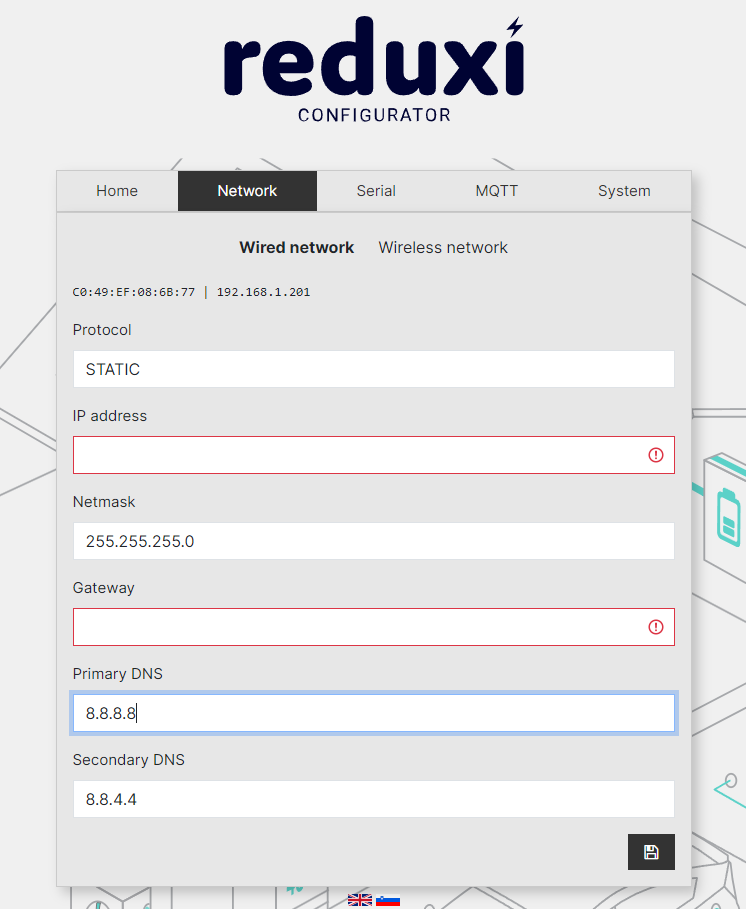

2.3.1 Konfigurace síťových nastavení pro kabelové síťové připojení

Protože protokol DHCP pro přiřazování IP adresy brány Reduxi Gateway je nastaven jako výchozí protokol, důrazně doporučujeme nastavit statickou IP adresu brány Reduxi Gateway. Přejděte do nastavení sítě/kabelové sítě, vyberte protokol STATICKÝ a nastavte další parametry:

• IP adresa: nastavte IP adresu,
• Maska podsítě: nastavte masku podsítě (obvykle 255.255.255.0),
• Brána: nastavte bránu vaší sítě (v případě potřeby),
• Primární DNS: nastavte DNS (v případě potřeby),
• Sekundární DNS: nastavte DNS (v případě potřeby),
• Klikněte na tlačítko „Uložit“ v nastavení sítě

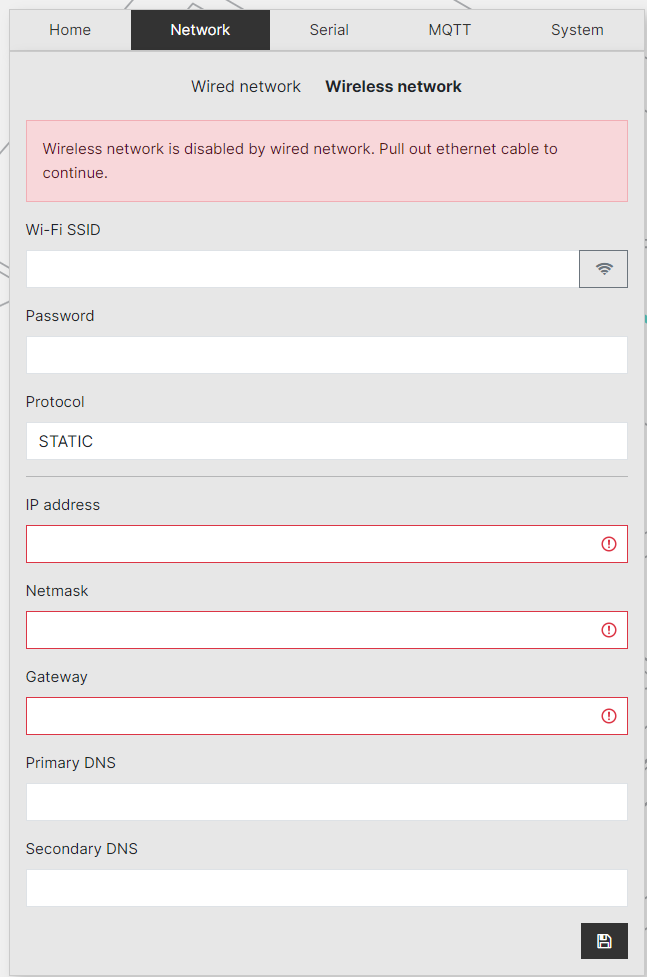

2.3.2 Konfigurace síťových nastavení pro bezdrátovou síť

Nejprve vyplňte potřebné informace o místní síti WiFi zvolené jako preferovaná WLAN. Skenujte dostupné sítě WiFi kliknutím na ikonu WiFi vpravo. Po výběru zadejte heslo a připojte se.

Protože protokol DHCP pro přiřazování IP adresy brány Reduxi Gateway je nastaven jako výchozí protokol, důrazně doporučujeme nastavit statickou IP adresu brány Reduxi Gateway. Přejděte do nastavení sítě/bezdrátové sítě, vyberte protokol STATICKÝ a nastavte další parametry:

• IP adresa: nastavte IP adresu,
• Maska podsítě: nastavte masku podsítě (obvykle 255.255.255.0),
• Brána: nastavte bránu vaší sítě (v případě potřeby),
• Primární DNS: nastavte DNS (v případě potřeby),
• Sekundární DNS: nastavte DNS (v případě potřeby),
• Klikněte na tlačítko „Uložit“ v nastavení sítě

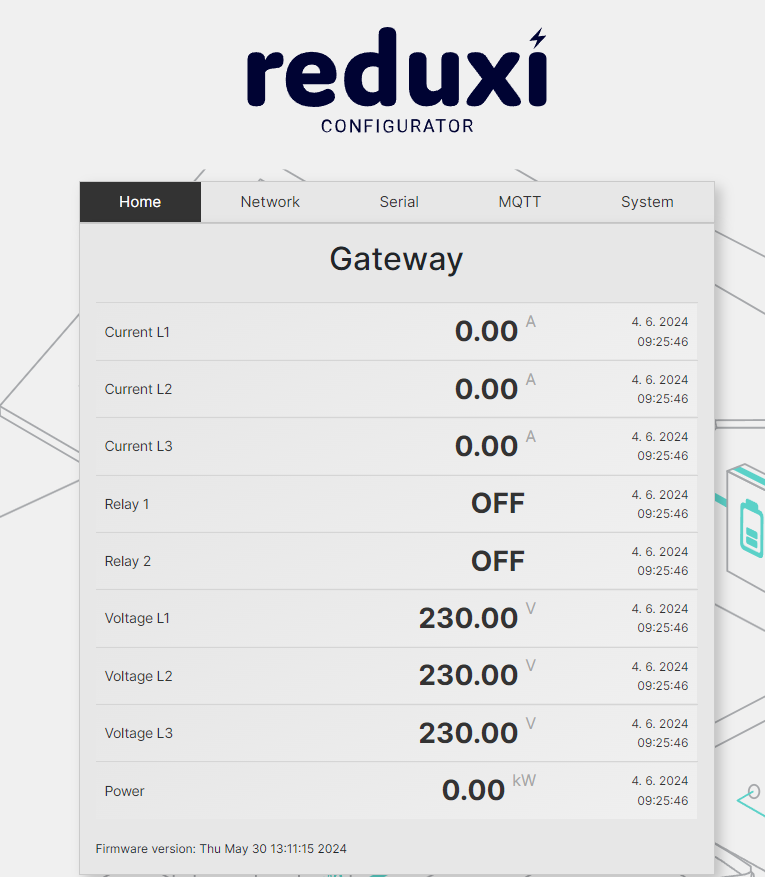

2.3.3 Domovská stránka brány Reduxi Gateway

Po vstupu do konfigurátoru brány Reduxi Gateway se otevře domovská stránka, kde jsou dostupná data pro proudy, napětí (data jsou přenášena z regulátoru Reduxi) a výkon měřeného zařízení.

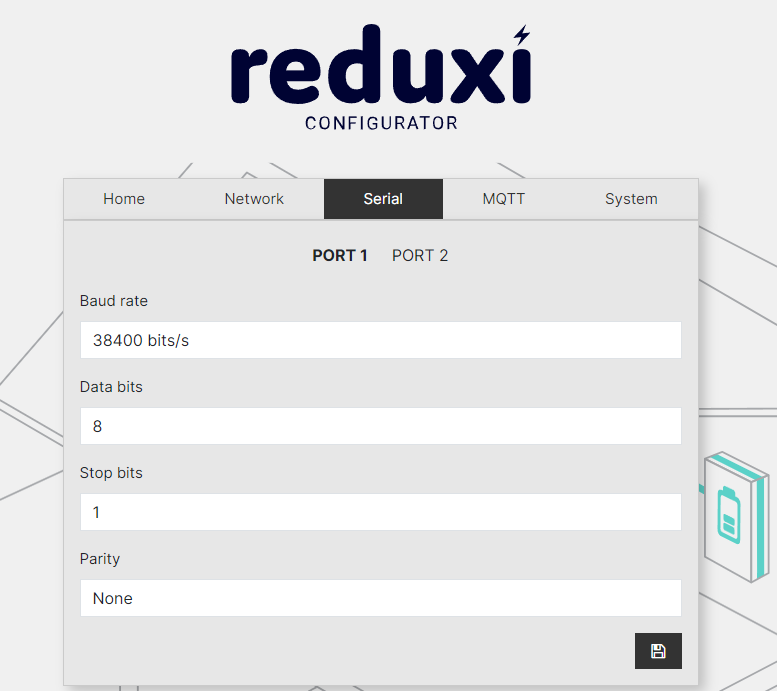

2.3.4 Nastavení sériového portu brány Reduxi Gateway

Pokud se pro sériové připojení používají porty RS485, je nutné nastavit následující nastavení:

• Baud rate: nastavte Baud rate,
• Datové bity: nastavte počet datových bitů,
• Stop bity: nastavte počet stop bitů,
• Parita: zvolte paritu.
• Po všech sériových nastaveních klikněte na tlačítko „Uložit“ v pravém dolním rohu.

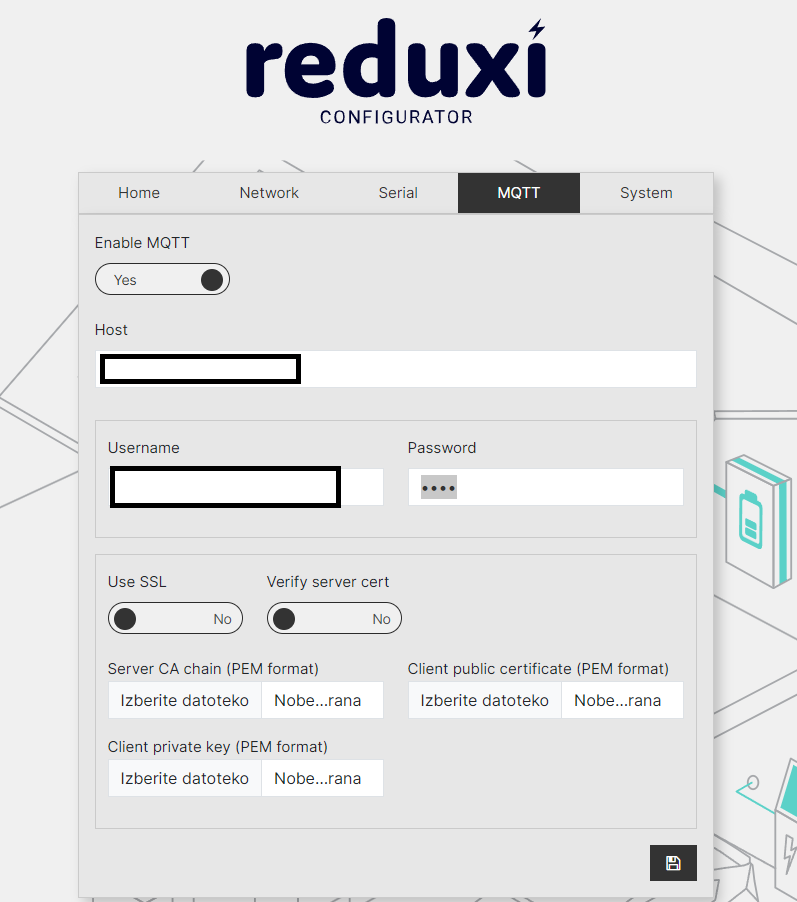

2.3.5 Nastavení MQTT brány Reduxi Gateway

Zařízení Reduxi Gateway umožňuje konfiguraci a čtení z zařízení pomocí brokera MQTT, ke kterému se zařízení připojuje. Pro úspěšnou komunikaci s brokerem MQTT je nutné vyplnit následující informace:

• Povolit MQTT: Ano/Ne, vyberte Ano,
• Hostitelský počítač: zadejte adresu URL, kde se broker nachází,
• Uživatelské jméno a heslo: Zadejte uživatelské jméno a heslo použité pro přihlášení k adrese URL brokera,
• Použít SSL: pokud se používá SSL,
• Ověřit certifikát serveru: Pro příklad použití serverového certifikátu,
• Řetězec CA serveru (formát PEM): vyberte soubor serverového certifikátu,
• Privátní klíč klienta (formát PEM): vyberte soubor serverového certifikátu,
• Veřejný klíč klienta (formát PEM): vyberte soubor veřejného klíče,
• Po dokončení všech nastavení MQTT klikněte na tlačítko "Uložit" v pravém dolním rohu.

Pokyny k používání brokera MQTT jsou k dispozici na pokynech k MQTT.

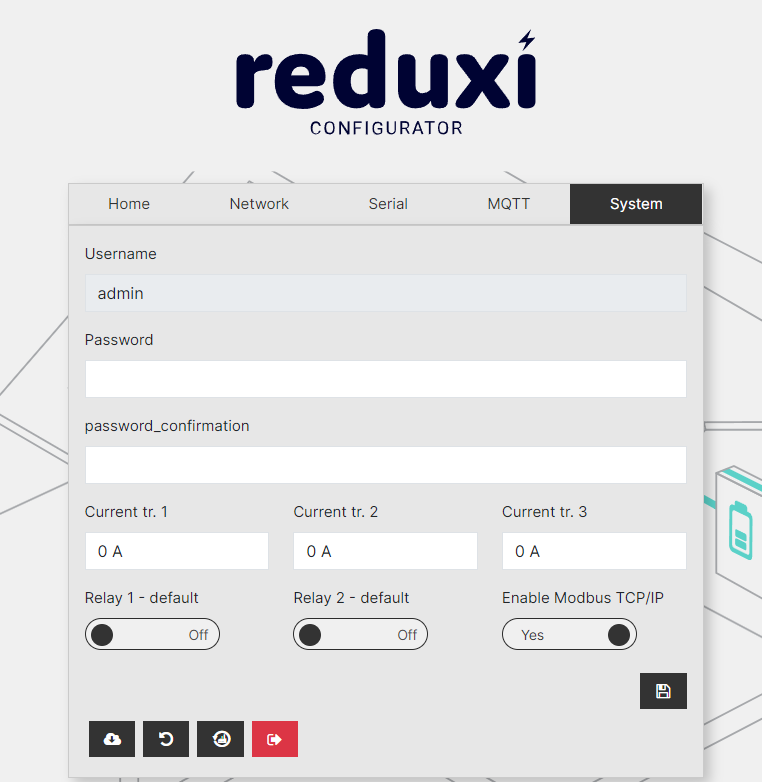

2.3.6 Nastavení systému Reduxi Gateway

V nastavení systému jsou specifikovány následující možnosti:

• Uživatelské jméno: nelze změnit,
• Heslo: zadejte nové heslo,
• Potvrzení hesla: znovu zadejte nové heslo,
• Proud 1/2/3: nastavte poměr proudu proudového snímače,
• Relé 1/2 - výchozí: zadejte dokované umístění relé,
• Povolit Modbus TCP/IP: v případě čtení na vstupech RS-485 je nutné povolit Modbus TCP/IP,
• Po dokončení všech nastavení systému klikněte na tlačítko "Uložit" v pravém dolním rohu.



3. Přidejte Reduxi Gateway do ovladače Reduxi v konfiguračním nástroji Reduxi Controller

3.1 Test ping mezi ovladačem Reduxi a Reduxi Gateway ve stejné síti (LAN, WLAN)

Jakmile je ovladač Reduxi a brána Reduxi Gateway připojeny ke stejné síti (LAN, WLAN), lze provést "test ping", abyste se ujistili, že ovladač Reduxi má přístup k bráně Reduxi Gateway.

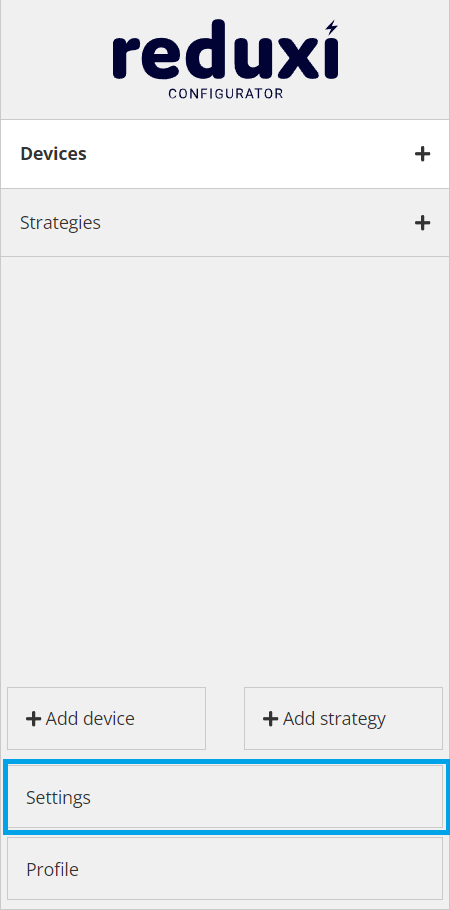

Přihlaste se do aplikace konfigurátor Reduxi a klikněte na tlačítko "Nastavení" vlevo dole na domovské stránce.

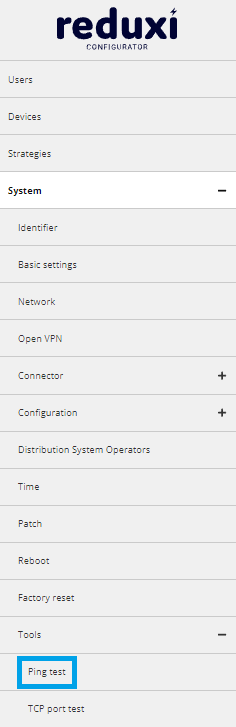

Pro přístup k doplňku "Test ping" jsou potřeba tři kroky (kliknutí):

Klikněte jednou: znaménko plus Systém; Klikněte dvakrát: znaménko plus Nástroje; Klikněte třikrát: Test ping

Test ping:

Chcete-li provést test ping, zadejte pouze IP adresu pro Reduxi Gateway a klikněte na tlačítko "Test". Můžete použít IP adresu nebo adresu DNS, která je gateway.local.

Test ping může mít dvě odpovědi:

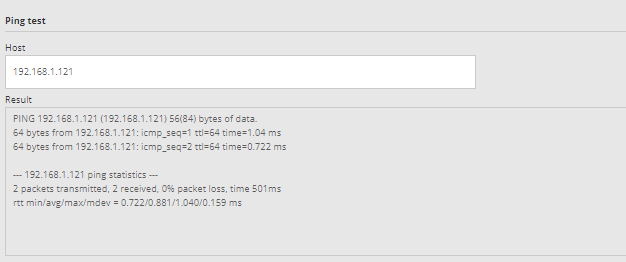

1. Test ping proběhl úspěšně:

1. Test ping selhal:



3.2 Reduxi Gateway jako měřič Reduxi

Příklad přidání brány Reduxi Gateway jako měřiče Reduxi naleznete na odkazu: Tepelné čerpadlo Kronoterm s připravenými kontakty SG, kde brána Reduxi Gateway slouží jako měřič energie pro tepelné čerpadlo v příkladu. Relé brány Reduxi Gateway musí být nakonfigurována odpovídajícím způsobem, jak je popsáno v příkladu.

Symboliický obrázek z příkladu:

Nastavení Modbusu z příkladu pro měřič Redxi:

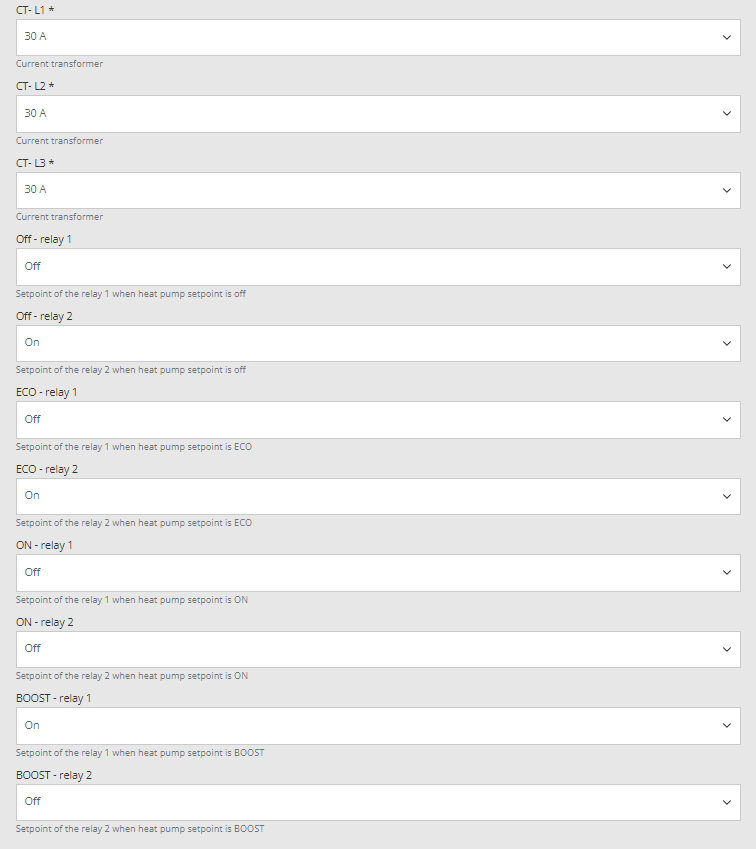

Nastavení proudových senzorů a relé z příkladu pro měřič Reduxi:



3.3 Brána Reduxi pro použití RS485

Na rozdíl od bodu 3.2 lze bránu Reduxi použít jako přídavné zařízení pro řadič Reduxi, umístěné na jiném místě, kde je nutné navázat spojení mezi řadičem a bránou (2.1.3 Testování spojení mezi bránou Reduxi a řadičem Reduxi v síti LAN).

Příklad brány Reduxi s použitím RS485 pro připojení k inteligentnímu měřiči Iskraemeco AM550:

Připojení k inteligentnímu měřiči Iskraemeco AM550

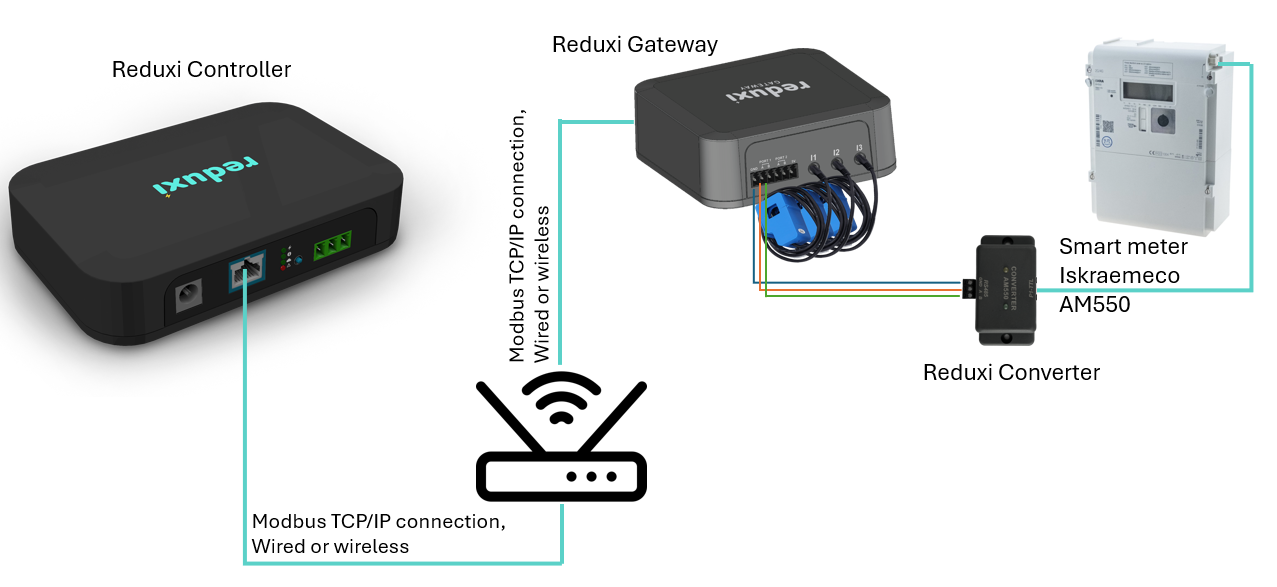

Symboličný obrázek z příkladu:

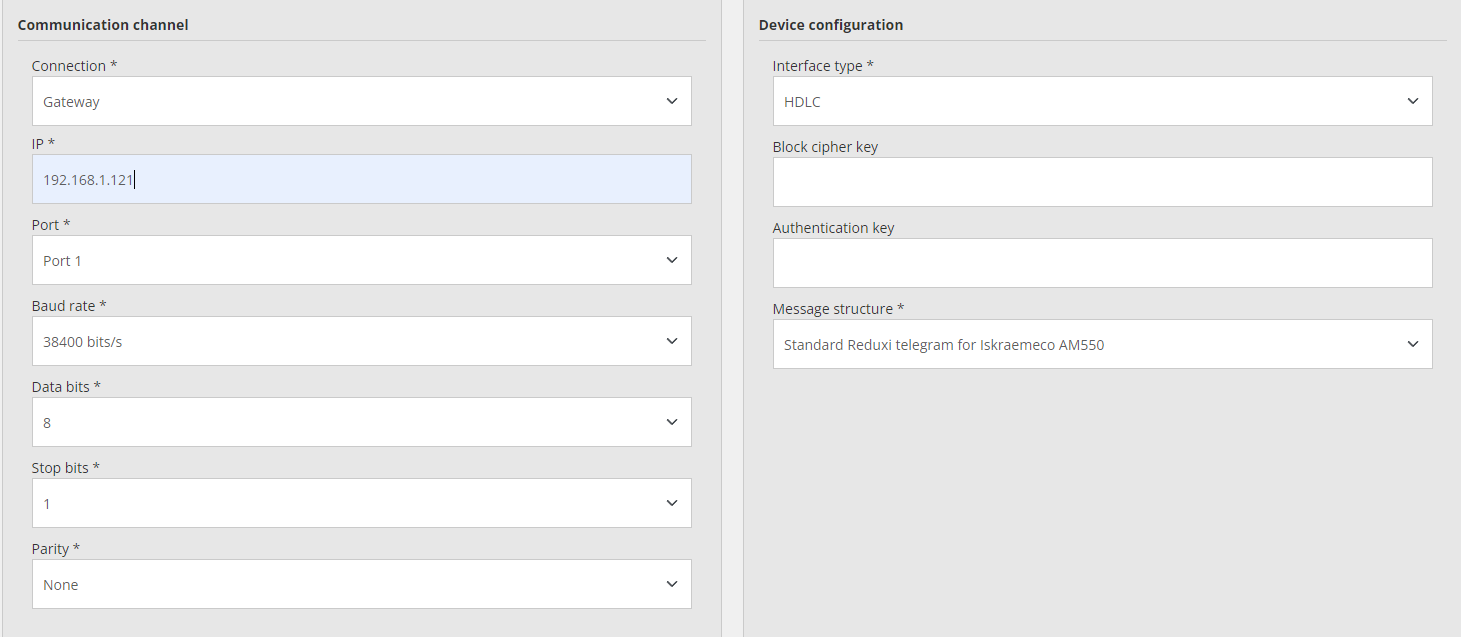

Nastavení Modbusu z příkladu pro bránu Reduxi použitou s RS485:



Po úspěšném přidání zařízení a kontrole hodnot lze zařízení prohlížet a ovládat prostřednictvím aplikace Reduxi.
