1. Úvod

Systém Reduxi umožňuje komunikaci a řízení střídače Huawei SUN2000. Komunikace je povolena prostřednictvím protokolu Modbus TCP/IP. Reduxi Controller a SmartLogger musí být připojeny ke stejné lokální síti (LAN), aby Controller mohl přistupovat ke SmartLoggeru a následně ke střídačům, které jsou s SmartLoggerem propojeny sériovou linkou RS485.

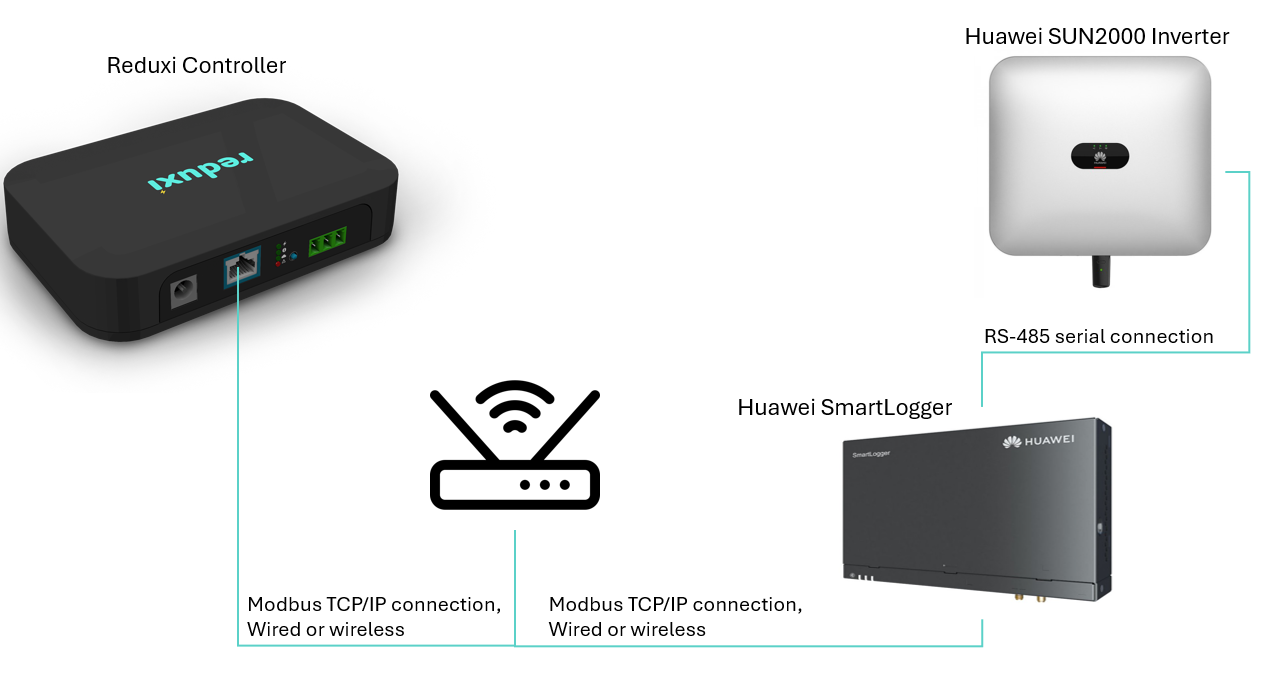

Symbolický obrázek komunikace mezi Reduxi Controllerem a střídačem Huawei SUN2000.

2. Nastavení sítě Reduxi Controlleru

Informace o tom, jak připojit Reduxi Controller k síti (LAN nebo WLAN), jsou k dispozici na adrese URL: Reduxi Controller.

Po připojení k síti se doporučuje nastavit statickou IP pro Reduxi Controller. Po nastavení statické IP jsou k dispozici přesné informace o podsíti, ve které se Reduxi Controller nachází.

3. Přístup k nastavení sítě Huawei SmartLogger / Konfigurace sítě pomocí kabelu (LAN/WAN)

Po dokončení nastavení sítě na straně Reduxi Controller je třeba provést stejný proces pro SmartLogger.

Pro přístup k rozhraní softwaru SmartLogger si prosím zkontrolujte pokyny v uživatelské příručce SmartLogger nebo jednoduše, pokud znáte lokální IP adresu SmartLoggeru, použijte tuto IP adresu a otevřete ji ve svém prohlížeči.

Po přihlášení do SmartLoggeru:

• Nastavte IP adresu a masku SmartLoggeru, příklad je uveden pro kabelové připojení. Pod položkou Ethernet2 nastavte IP adresu a masku podsítě, obrázek níže:

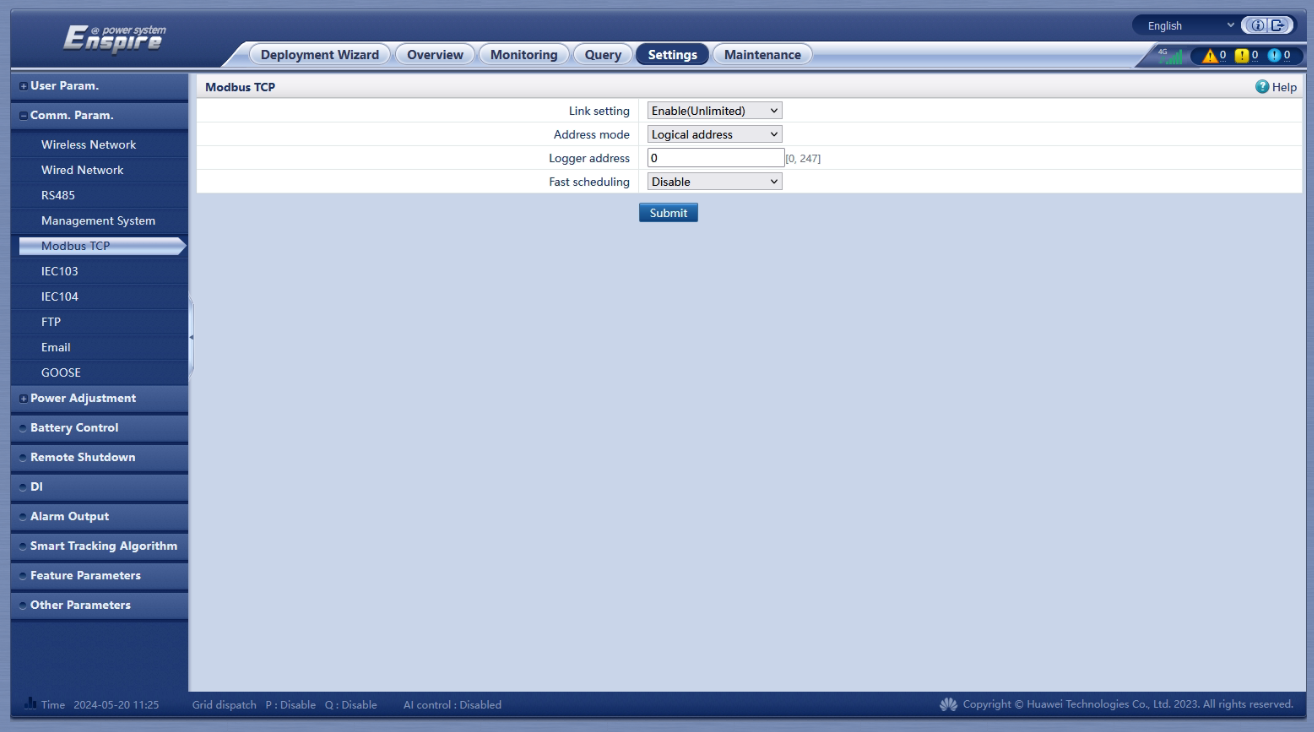

• Nastavení Modbus TCP/IP, kde nastavení spojení musí být nastaveno na Enable(unlimited) jako na obrázku níže:

• Nastavení Modbus TCP/IP, kde nastavíte:
  • Nastavení spojení. Povolit,
  • Režim adresy: Logická adresa (musí být nastaveno na logickou!)
  • Adresa loggeru: nastavte logickou adresu SmartLoggeru,
  • Rychlé plánování: Zakázáno.

Další informace (Důležité!!!) --> Adresa loggeru nesmí být stejná jako logická adresa žádného zařízení připojeného k loggeru!.

Obrázek níže:

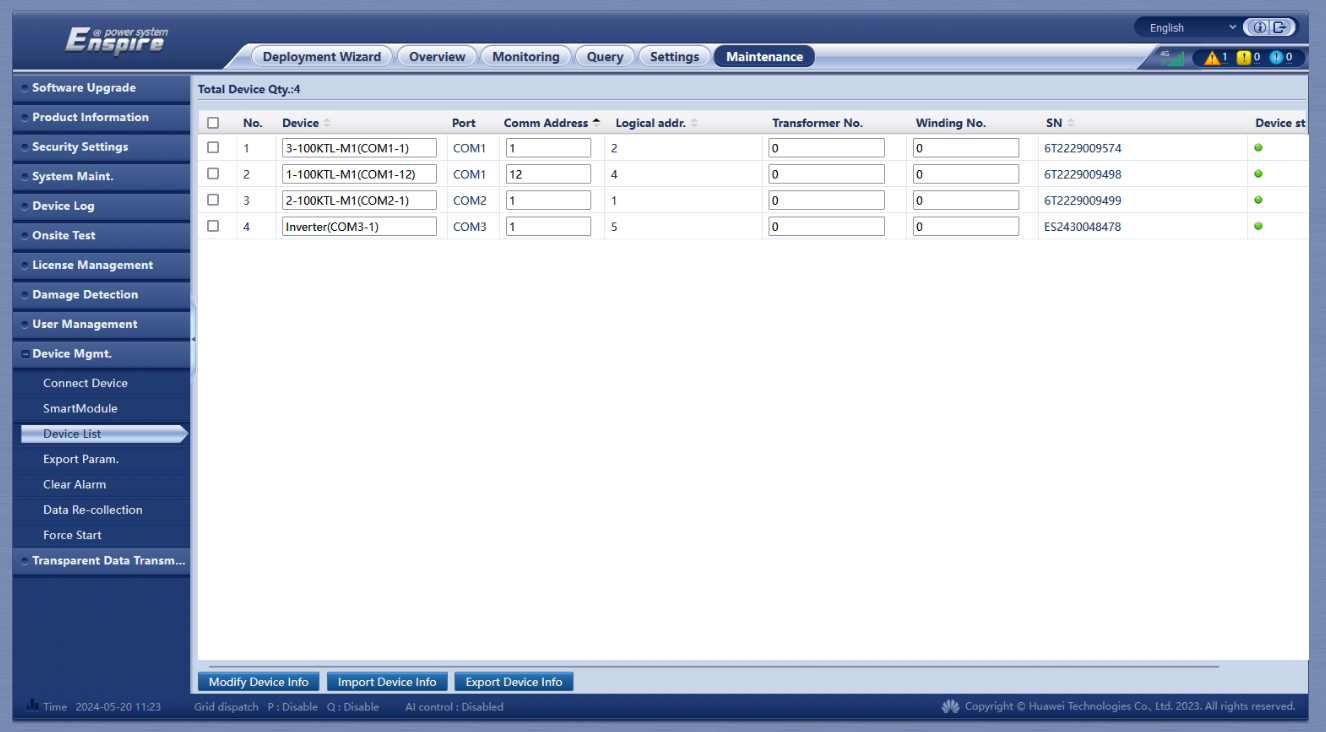

• Nastavení údržby slouží k přehledu o připojených zařízeních a zobrazení stavu a parametrů každého zařízení, obrázek níže:

3.1 Nastavení přístupu/sítě/konfigurace Huawei SmartLogger přes mobilní telefon (aplikace SUN2000)

Před zahájením se ujistěte, že platí následující:

• SmartLogger S3000 je zapnutý.
• Přístupový bod Wi‑Fi je aktivní.

Pokud síť Wi‑Fi není viditelná:

• Stisknutím tlačítka RST po dobu 1–3 sekund povolte přístupový bod.

Na svém mobilním zařízení:

1. Otevřete nastavení Wi‑Fi.
2. Připojte se k přístupovému bodu SmartLogger:
   • Název sítě: Logger_SN
     (SN = sériové číslo zařízení)
   • Heslo:
     • Vytištěno na štítku zařízení, nebo
     • Výchozí: Changeme

Otevřete jednu z podporovaných aplikací:

• Aplikace SUN2000 (dostupná v Huawei AppGallery) nebo
• Aplikace FusionSolar

Poté vyberte:

• Zprovoznění zařízení (FusionSolar) nebo
• Přímé přihlášení (SUN2000)

Zadejte výchozí přihlašovací údaje:

• Uživatelské jméno: installer
• Heslo: 00000a (výchozí)

4. Testování komunikace mezi Reduxi Controller a SmartLogger

Pro úspěšnou komunikaci mezi Reduxi Controller a SmartLogger je třeba splnit několik kritérií.

Kritéria:

• Reduxi Controller a SmartLogger musí být ve stejné podsíti, například IP adresa Reduxi Controller je: 192.168.1.100 a IP adresa SmartLoggeru je: 192.168.1.101
• Controller a SmartLogger nemusí být ve stejné podsíti, tento případ je mnohem složitější a obvykle se nepoužívá. Zde je třeba otevřít firewall mezi podsítí Controller a podsítí SmartLogger alespoň pro nastavenou IP obou zařízení. Je také třeba správně povolit výjimky ve firewallu pro porty. Tato možnost se nedoporučuje.
• Port 502 na straně SmartLoggeru musí být povolen pro komunikaci Modbus TCP/IP, což se provádí povolením Modbus TCP/IP v aplikaci SmartLogger.

• V případě, že se mezi Controllerem a portem 502 SmartLoggeru nachází jiný firewall, je nutné jej také otevřít.

4.1 Test odezvy z regulátoru Reduxi na SmartLogger

Jakmile jsou obě zařízení připojena ke stejné síti, lze provést "ping test", abyste se ujistili, že Reduxi Controller má přístup ke SmartLoggeru a jsou splněna ostatní kritéria z předchozího bodu.

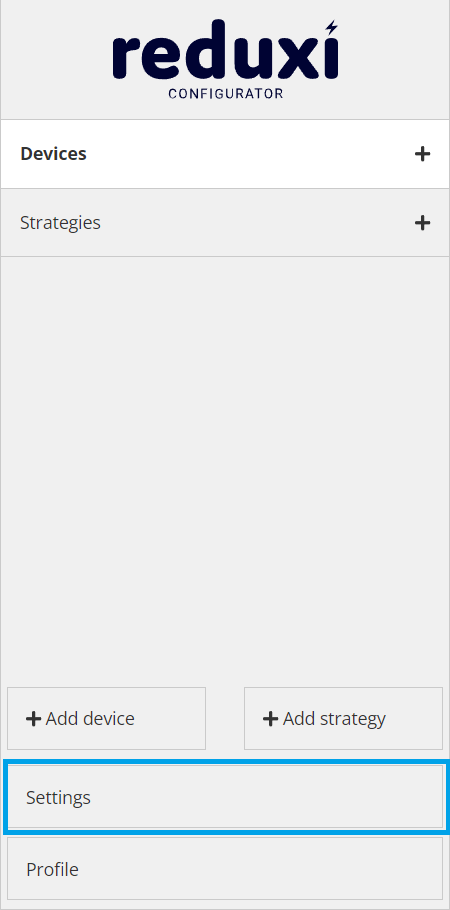

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

K "Ping testu" se dostanete po provedení tří kroků (kliknutí):

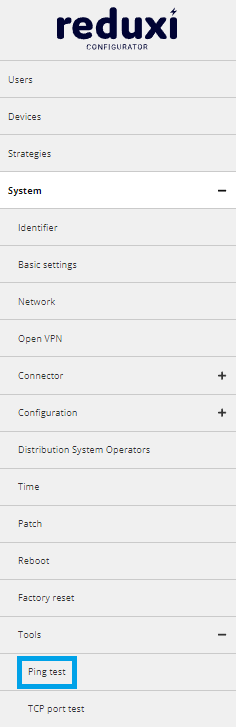

Klikněte jednou: + ikona Systém; Klikněte dvakrát: + ikona Nástroje; Klikněte potřetí: Ping test

Ping test:

Provedení ping testu spočívá v zadání IP adresy pro Reduxi SmartLogger a kliknutí na tlačítko "Test".

Ping test může mít dvě odezvy:

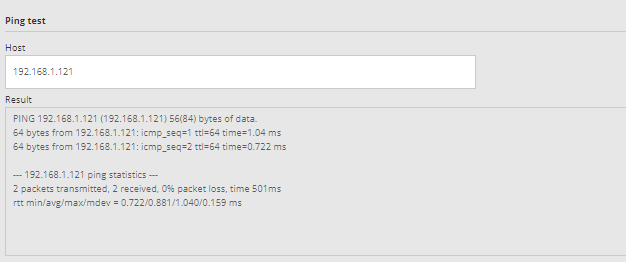

1. Ping test je úspěšný:

1. Ping test selhal:

5. Přidání nového zařízení (Huawei SUN2000)

Pro přidání nového zařízení (Huawei SUN2000) nebo úpravu existujícího jsou uvedeny následující body.

5.1 Přidání nového zařízení

Přihlaste se do aplikace Reduxi configurator a stiskněte tlačítko "Přidat zařízení".

5.2 Vyberte zařízení, které chcete přidat (Základní nastavení)

V prvním kroku vyberte základní parametry zařízení, které chcete přidat:

• Typ zařízení: Solární elektrárna,
• Typ: Huawei SUN2000,
• Název: Zadejte název zařízení.

5.3 Komunikační kanál

Zadejte parametry pro komunikaci se zařízením SmartLogger, které jsou:

• Připojení: TCP/IP,
• IP: zadejte IP adresu zařízení SmartLogger,
• Port: vždy 502,
• ID Modbus jednotky: zadejte logickou adresu pro nastavení Modbus zařízení SmartLogger.

5.4 Test komunikace

Pod vsemi nastavitvami v kanalu za komunikacijo se nahaja gumb "Preizkusi komunikacijo", ki se uporablja za izvedbo preizkusa.

Preizkus komunikacije lahko vrne dva odgovora:

1. Komunikacija deluje pravilno, slika spodaj:

2. Komunikace nefunguje správně, viz obrázek níže:

5.5 Pokročilé nastavení

Pokročilé nastavení jsou libovolná a závisí na konkrétních potřebách místa, kde je nainstalován regulátor Reduxi. Po dokončení všech pokročilých nastavení stiskněte tlačítko "Hotovo" v pravém dolním rohu.

5.6 Poslední měření

Po úspěšném navázání komunikace se zařízením lze naměřené hodnoty získané ze zařízení zkontrolovat jako další test. Klikněte na sekci "Zařízení" na domovské stránce konfigurátoru Reduxi a ve stromové struktuře vyberte nově přidaný měnič Huawei SUN2000.

Pokud chceme, aby zařízení bylo řízeno strategií, musí být režim správy nastaven na "Automatický", ale pokud přepneme do manuálního režimu, můžeme testovat funkci různých stavů.

Po úspěšném přidání zařízení a zkontrolování hodnot lze zařízení prohlížet a ovládat prostřednictvím aplikace Reduxi.
