Integrujte ovladač Reduxi s nabíječkou GARO přes Ethernet nebo Wi-Fi pomocí protokolu OCPP. Flexibilita Reduxi umožňuje snížení nákladů až o 30 %.
1. Nainstalovat aplikaci GARO
1.1 Aplikace je dostupná v obchodě Google Store: https://play.google.com/store/apps/details ?id=se.garo.nxt&hl=cs_US
1.2 Aplikace je dostupná na Apple App Store: https://apps.apple.com/us/app/ garo-connect/id1534289157
2. Připojte se k aplikaci GARO connect
Pro počáteční připojení poskytuje následující URL výukové video o tom, jak připojit Garo Entity:

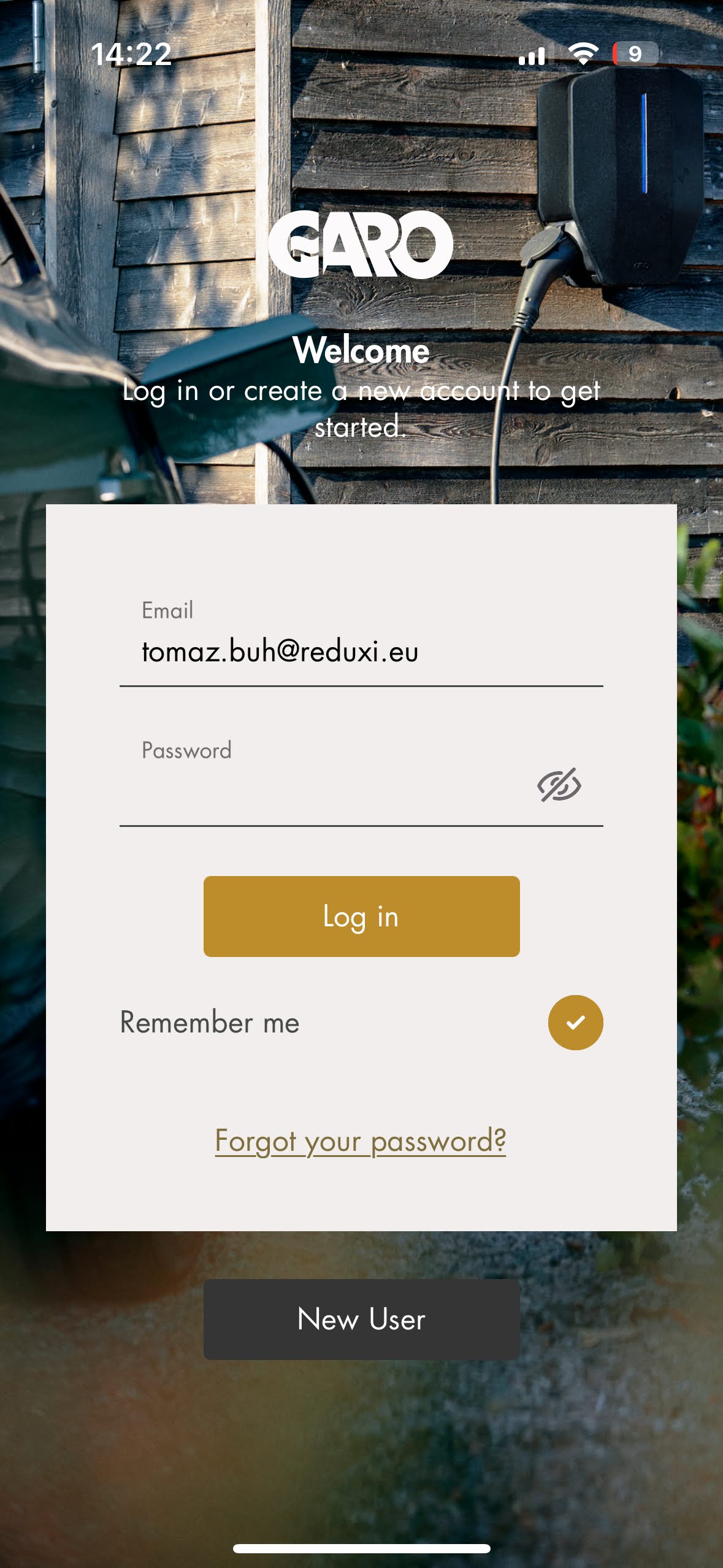

2.1 Přihlášení/registrace do aplikace GARO Connect
Otevřete aplikaci a buď se přihlaste, nebo si zaregistrujte nový účet kliknutím na tlačítko „Nový uživatel“ a poté se přihlaste.
2.2 Přidat nové umístění nabíječky GARO

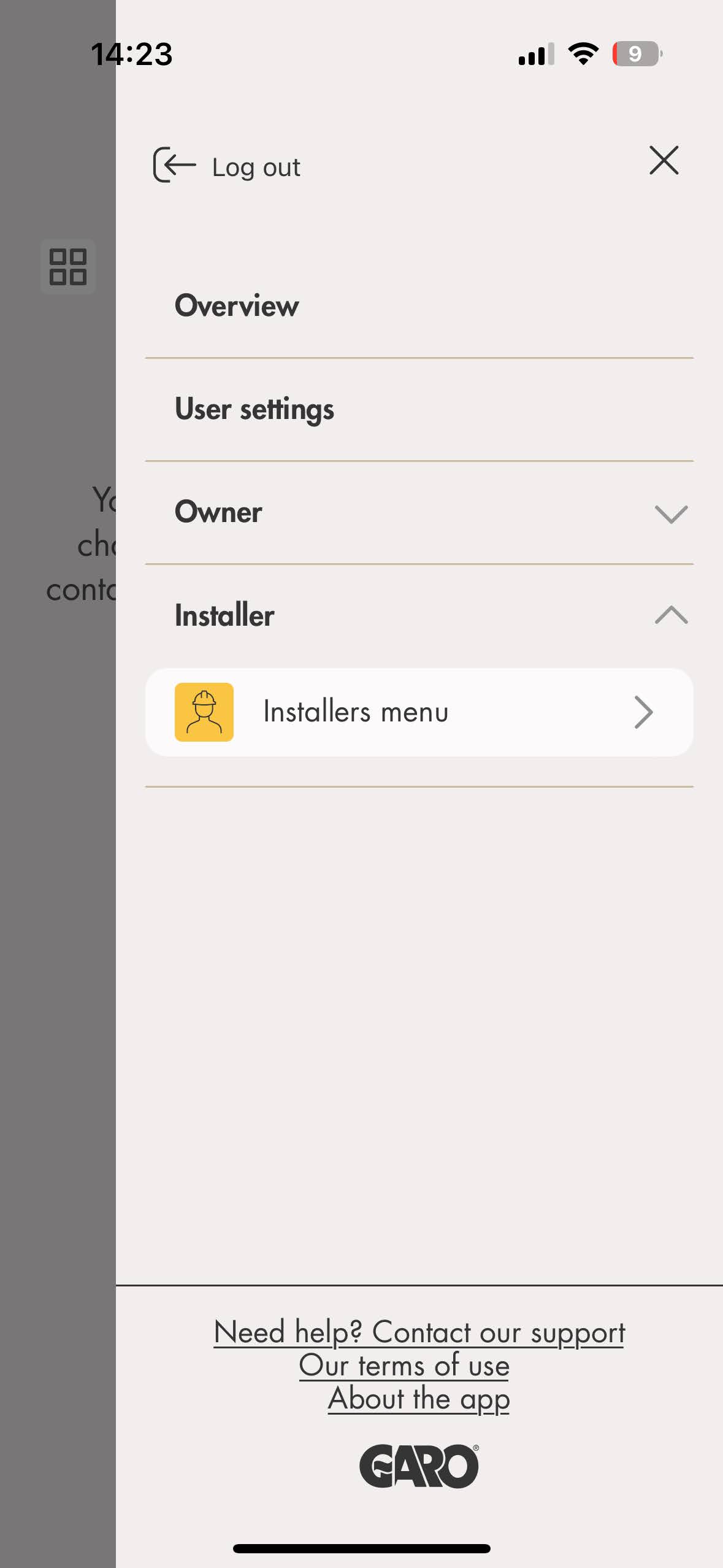

- Po otevření aplikace GARO Connect klikněte na ikonu nabídky v pravém horním rohu a vyberte tlačítko „Instalační nabídka“.

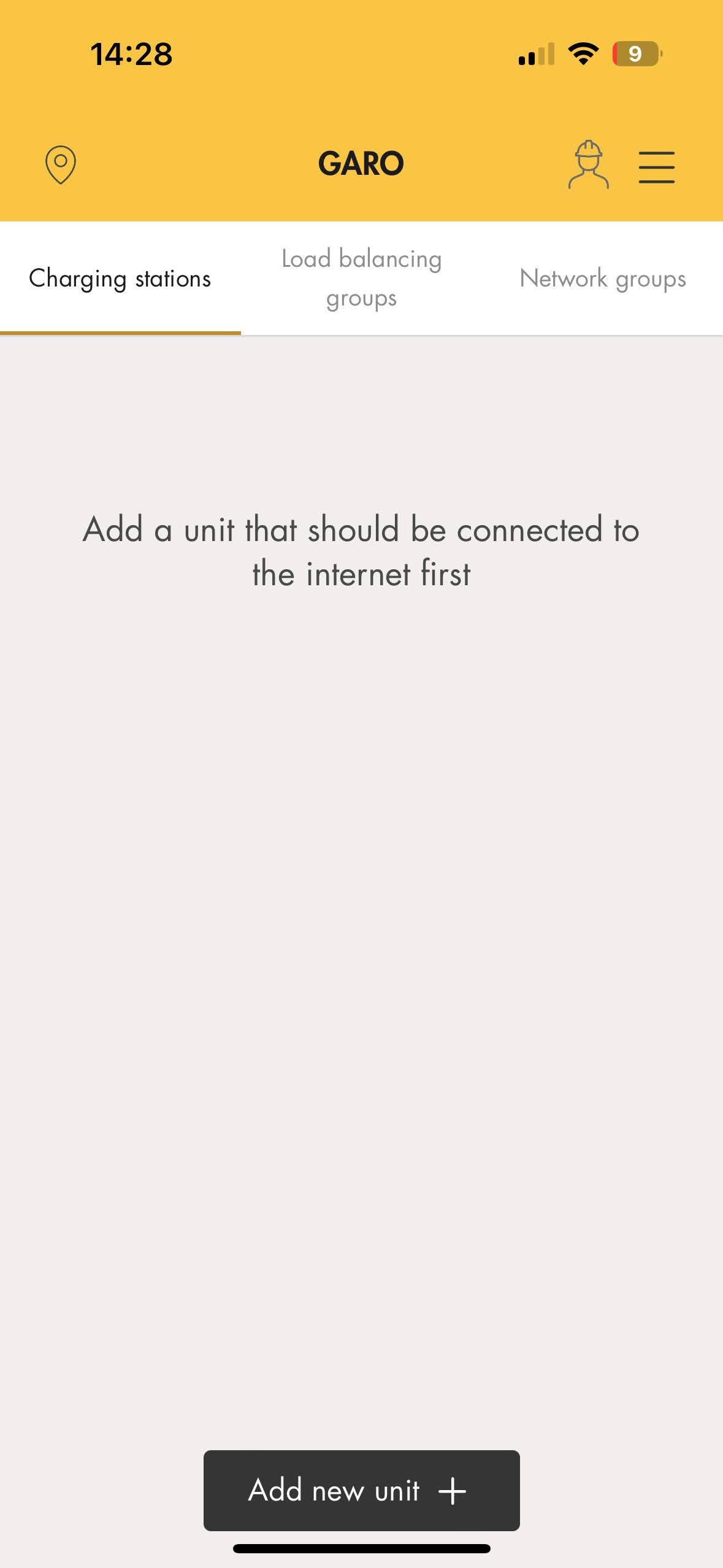

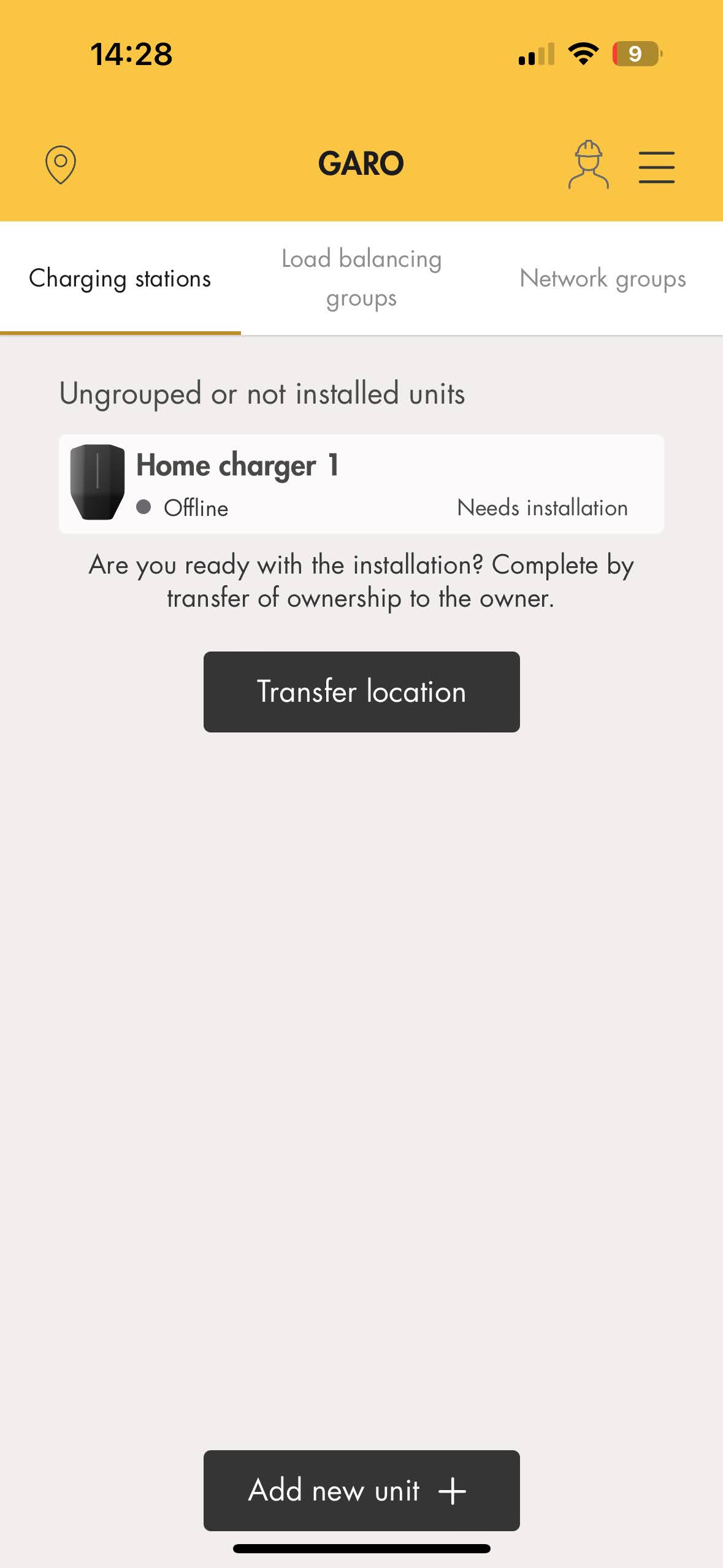

- Objeví se nové menu. Klikněte na tlačítko 'Přidat novou jednotku' umístěné uprostřed dole.

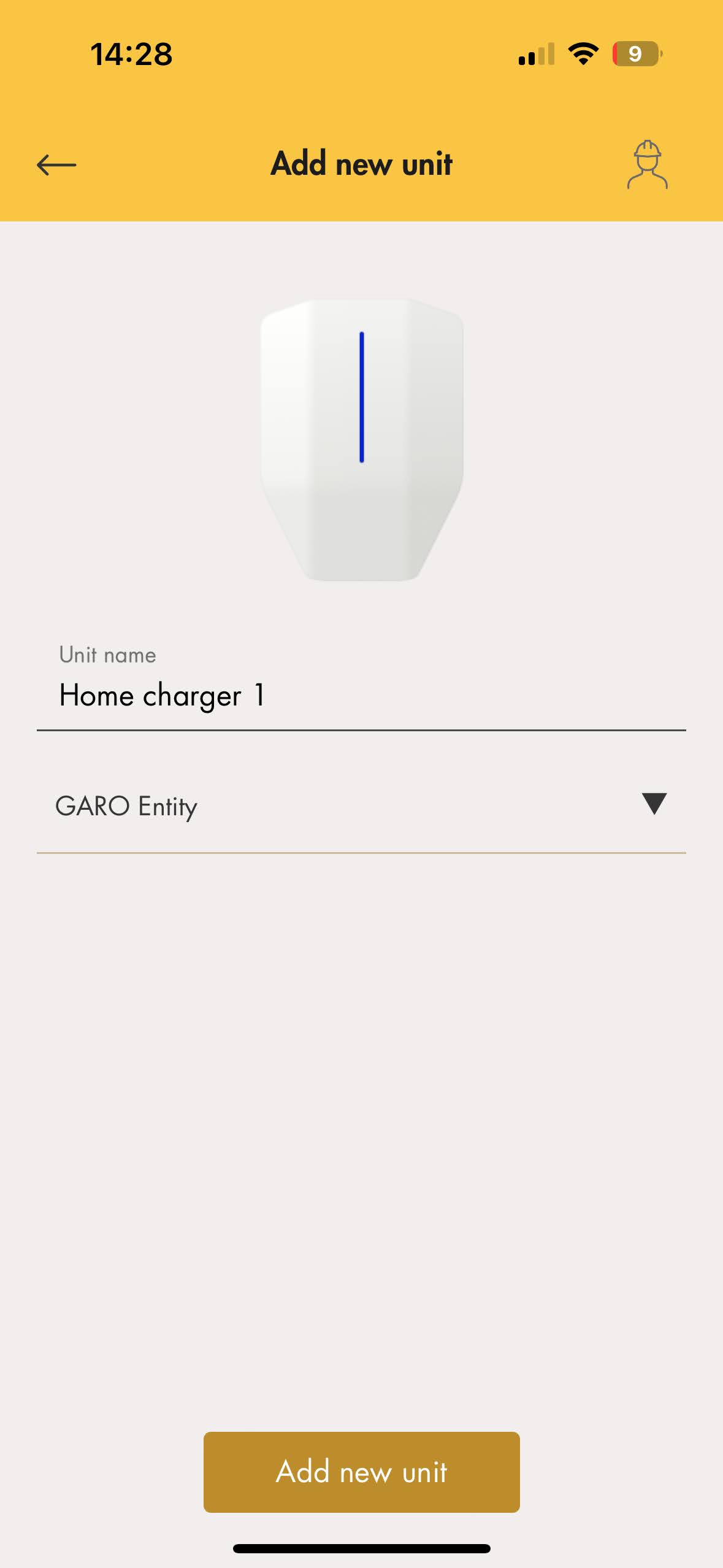

- Pojmenujte svou jednotku a z rozbalovací nabídky vyberte typ nabíječky GARO (v tomto příkladu je vybrána Entita GARO). Poté klikněte na tlačítko 'Přidat novou jednotku' uprostřed dole.
- Klikněte na nově přidané zařízení (Vyžaduje instalaci offline)

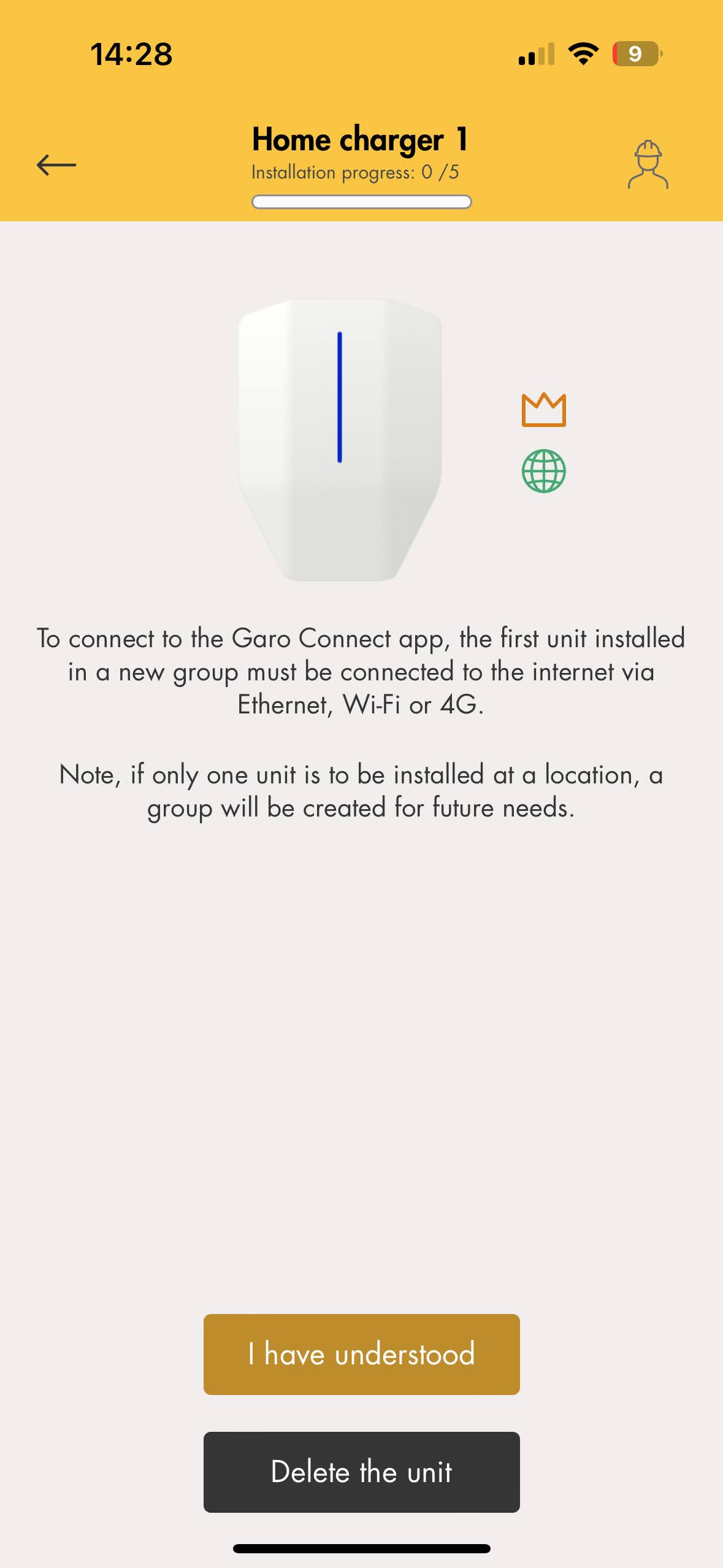

- Otevře se nová nabídka průběhu instalace (0/5), přečtěte si pokyny a klikněte na tlačítko „Rozumím“ uprostřed dole.

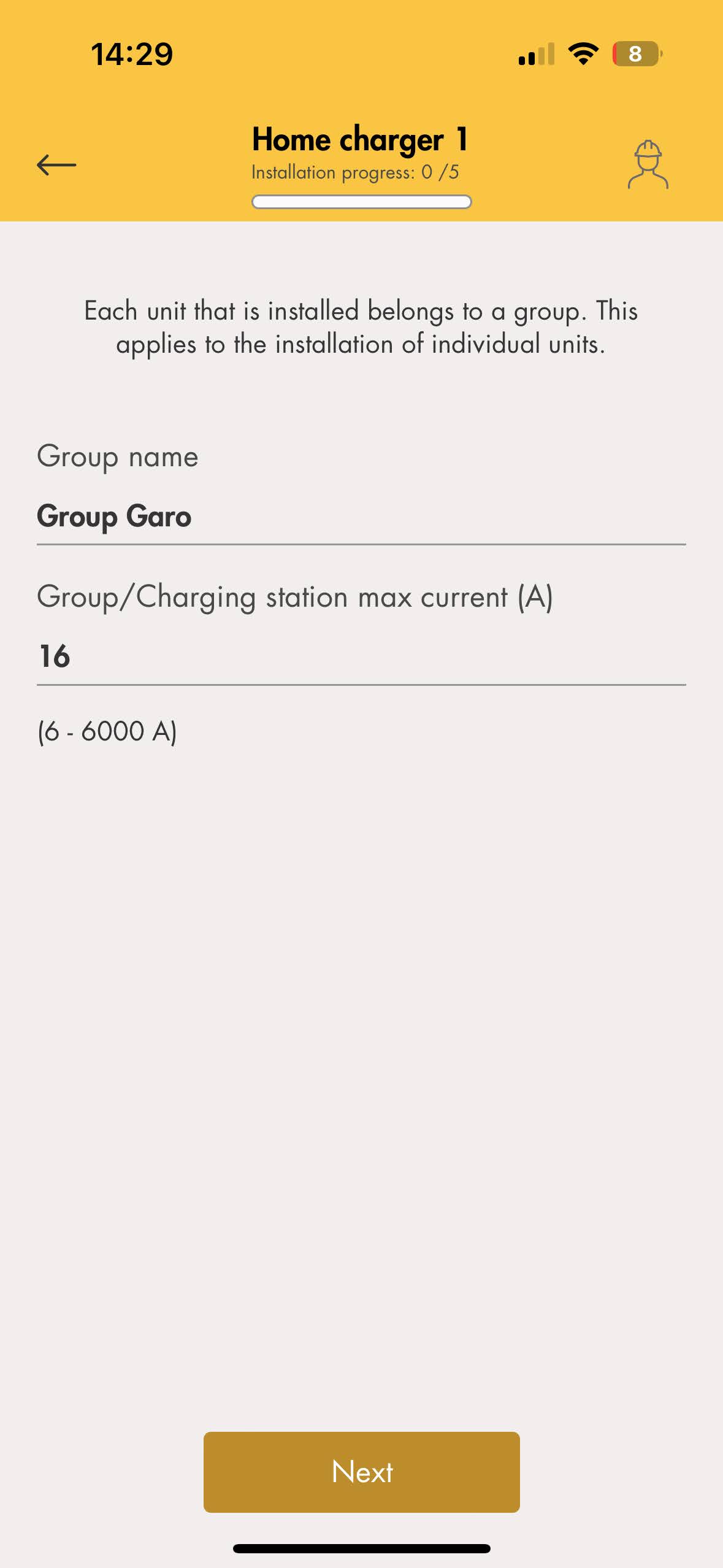

- Pojmenujte skupinu a nastavte maximální proud na stanici, klikněte na tlačítko 'Další' uprostřed dole.

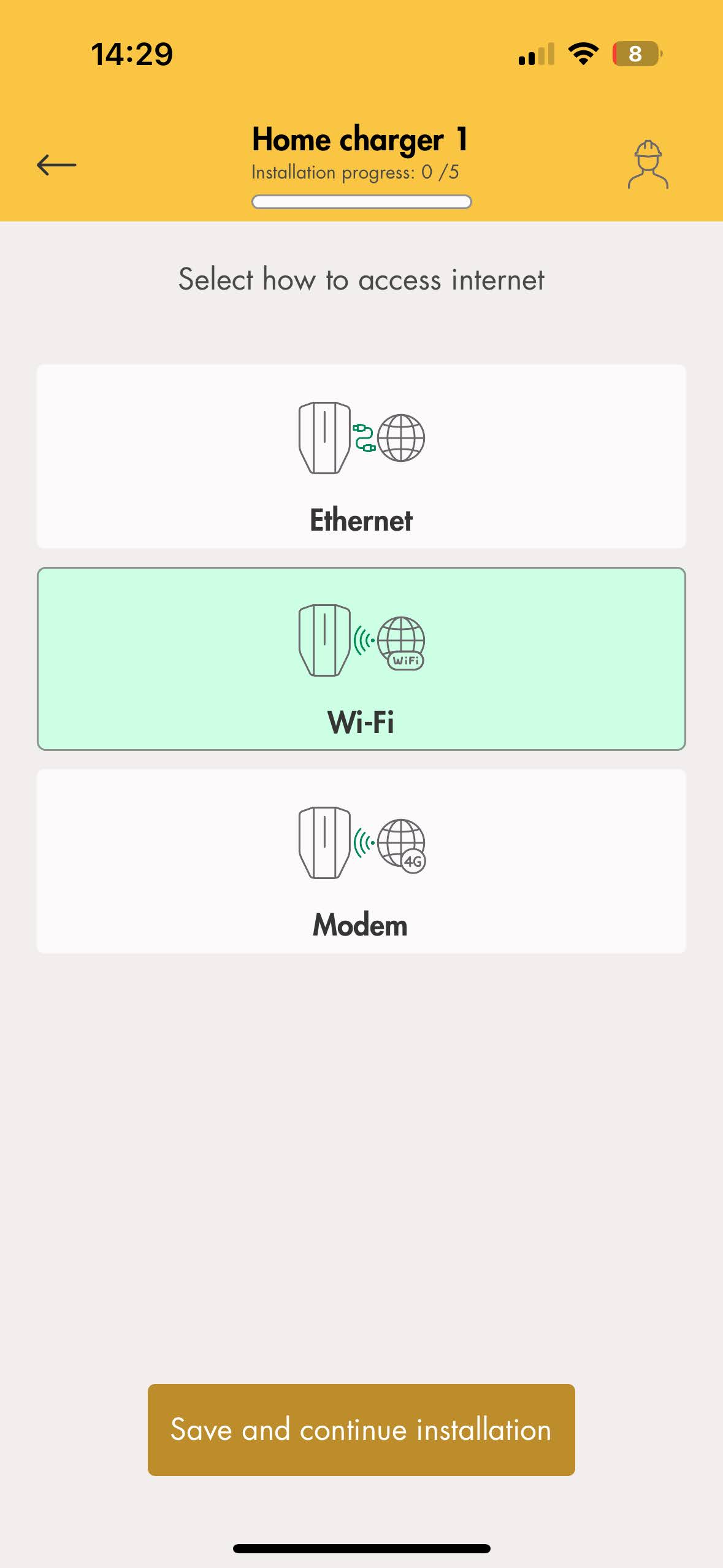

- Vyberte možnost přístupu k internetu a klikněte na tlačítko „Uložit a pokračovat v instalaci“ uprostřed dole.

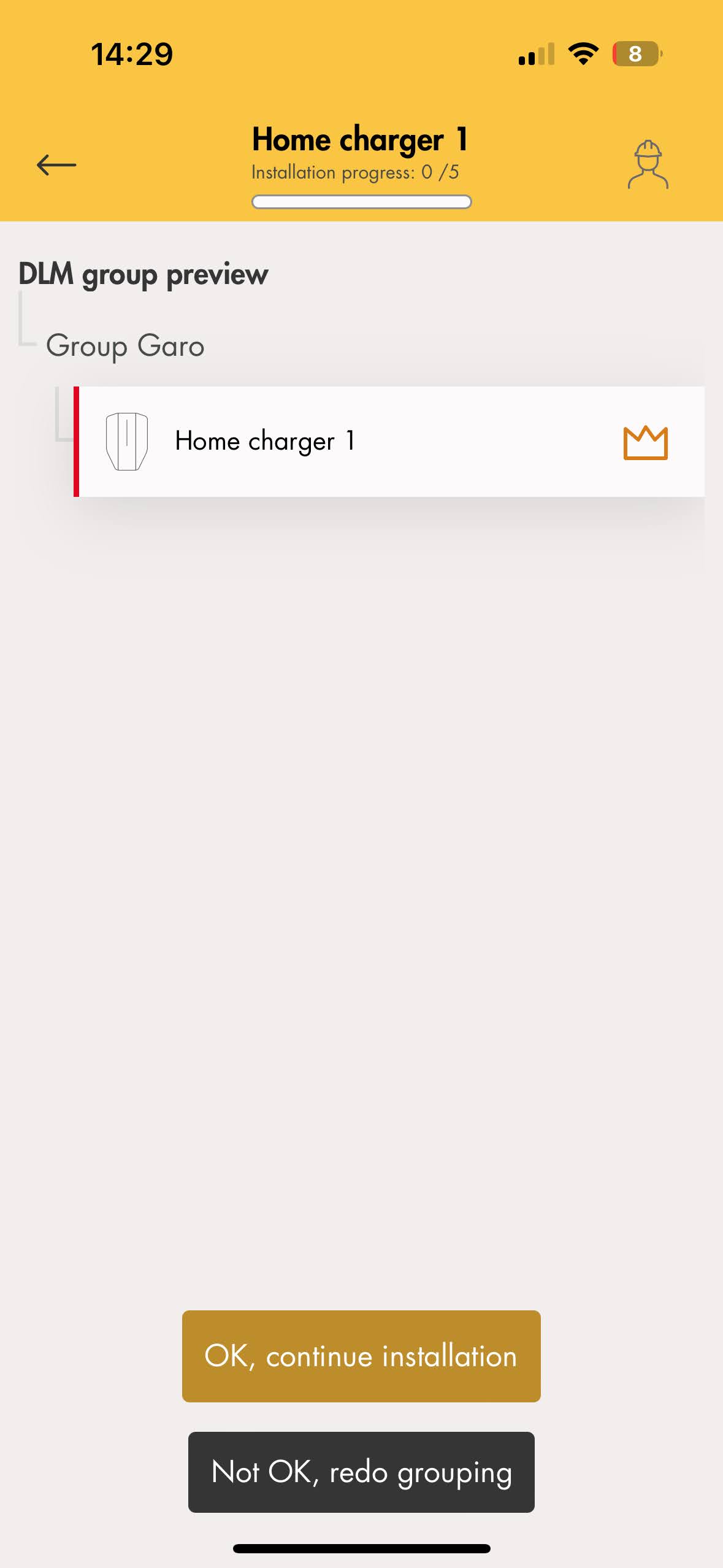

- Objeví se nová nabídka ukazující, kde jsou nainstalovány instalační skupiny. Klikněte na tlačítko 'OK, pokračovat v instalaci' uprostřed dole.

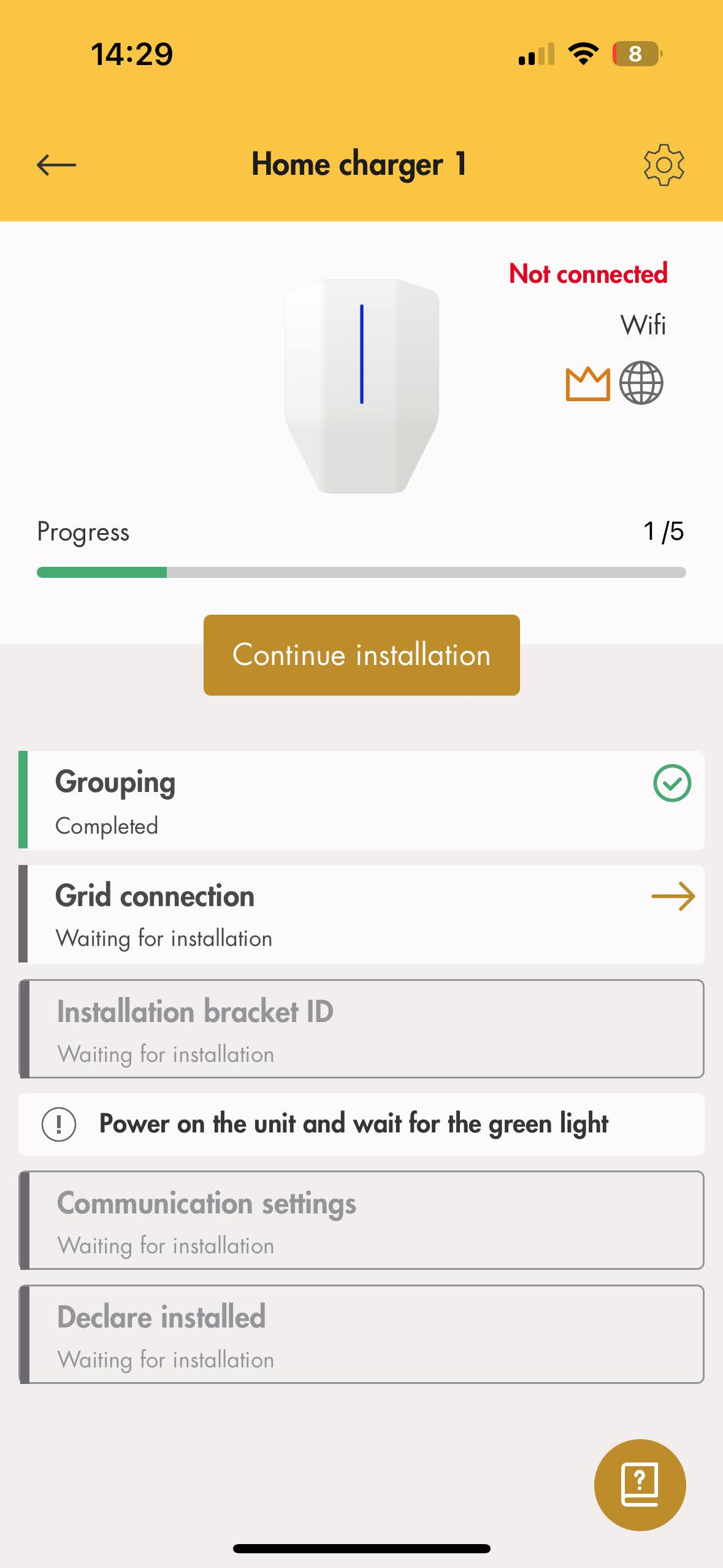

- Zobrazí se nová nabídka pro pokračování připojení k síti. Klikněte na tlačítko „Pokračovat v instalaci“ uprostřed.

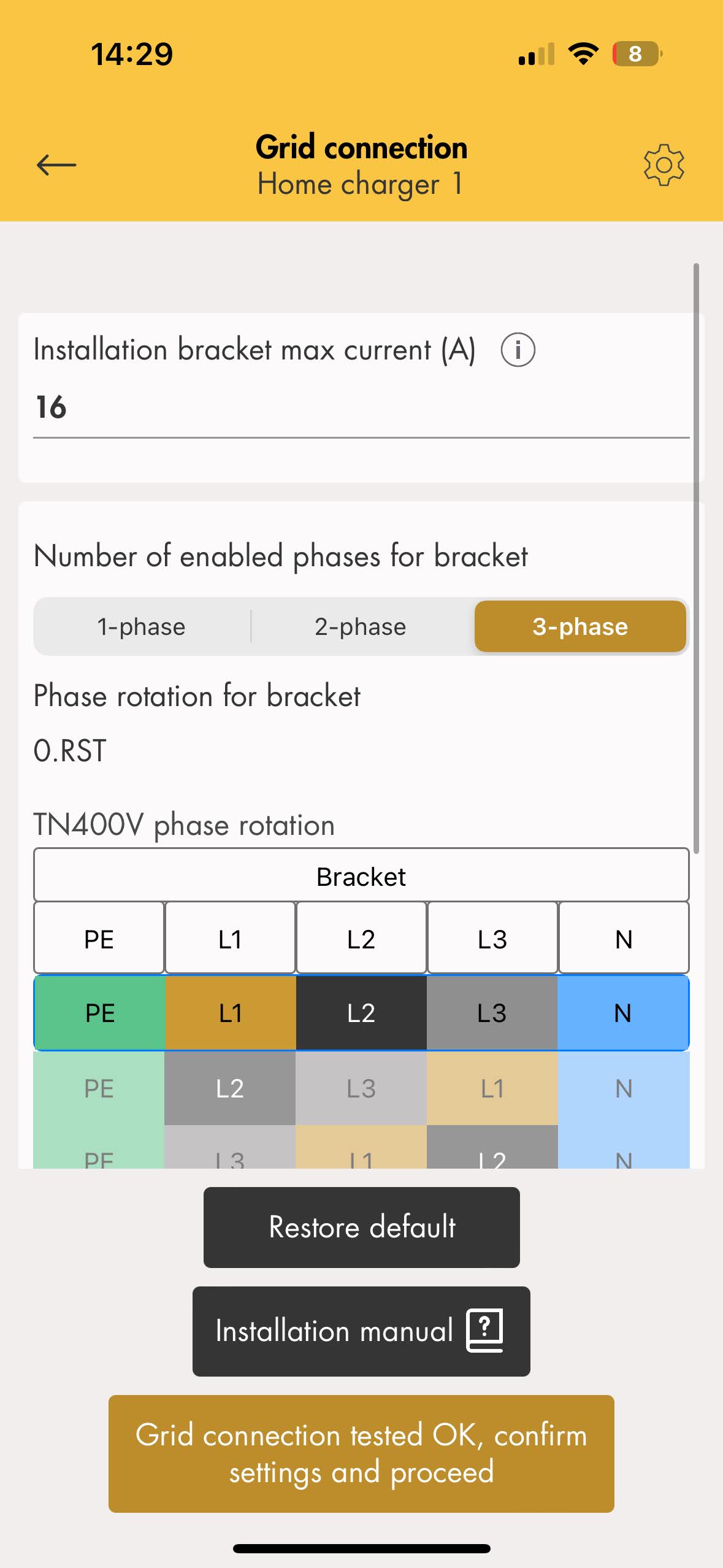

- Zadejte požadované informace pro připojení k síti podle specifikací konektoru GARO. Klikněte na tlačítko 'Připojení k síti testováno OK, potvrďte nastavení a pokračujte' dole uprostřed.

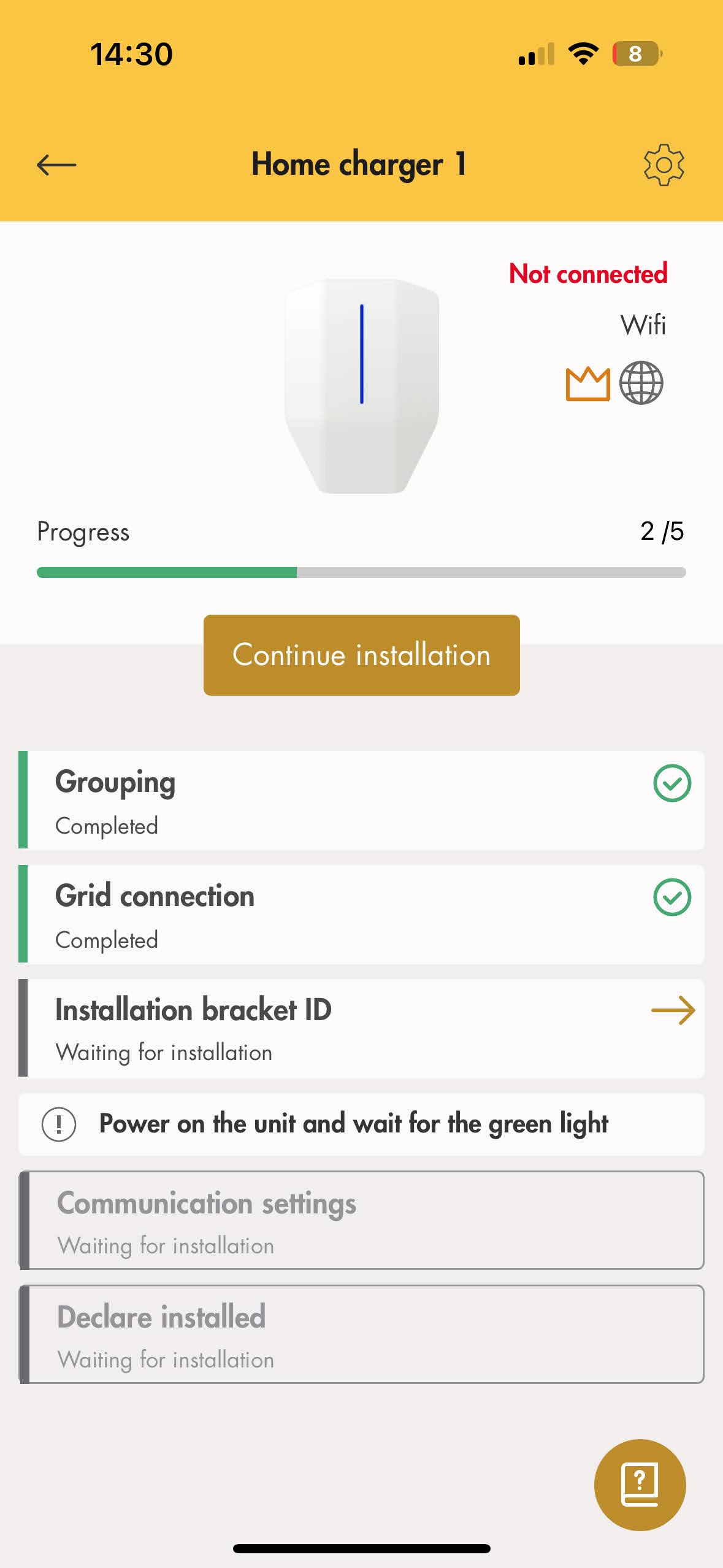

- Pokračujte k ID instalačního držáku. Klikněte na 'Pokračovat v instalaci' uprostřed.

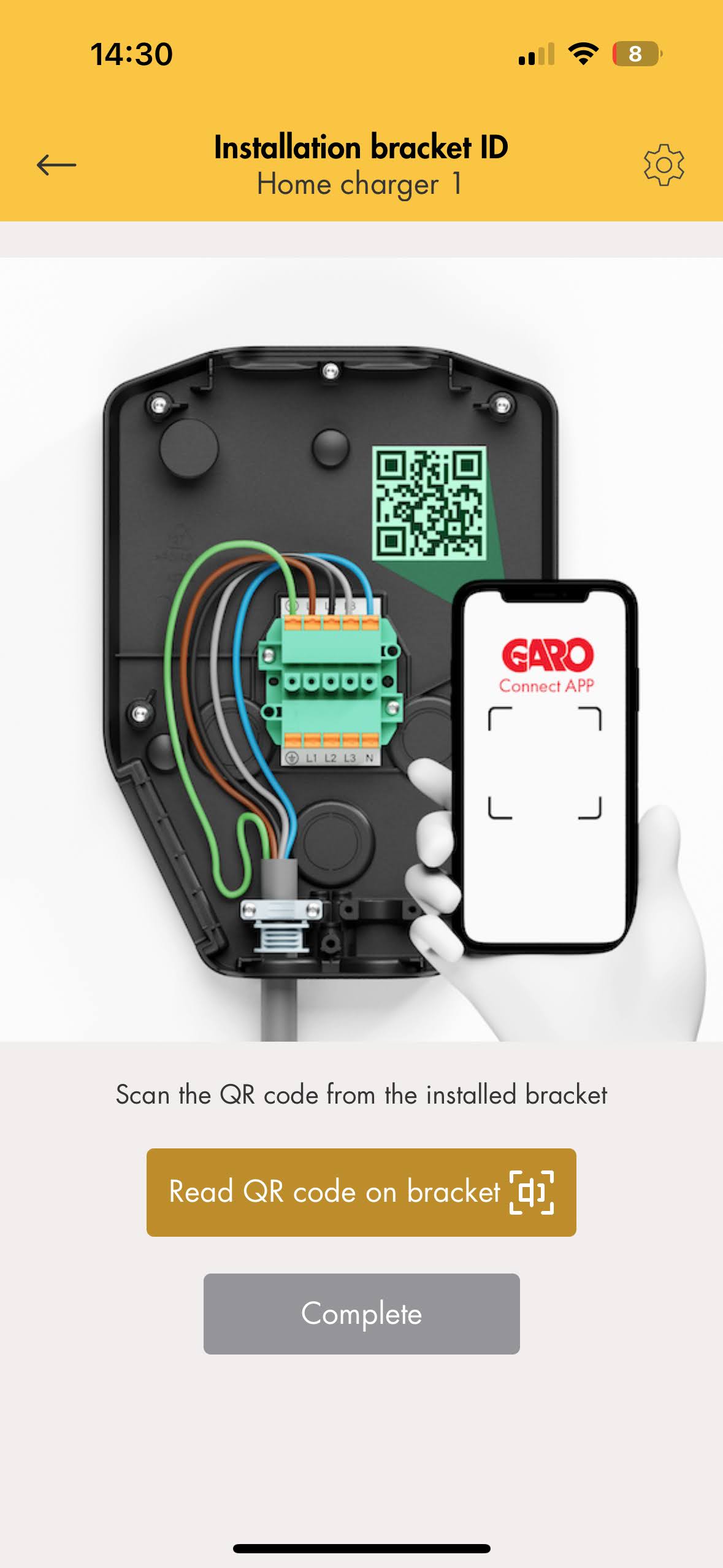

- Naskenujte QR kód na přední straně zadní strany nabíječky GARO. Klikněte na tlačítko „Přečíst QR kód na závorce“ uprostřed.

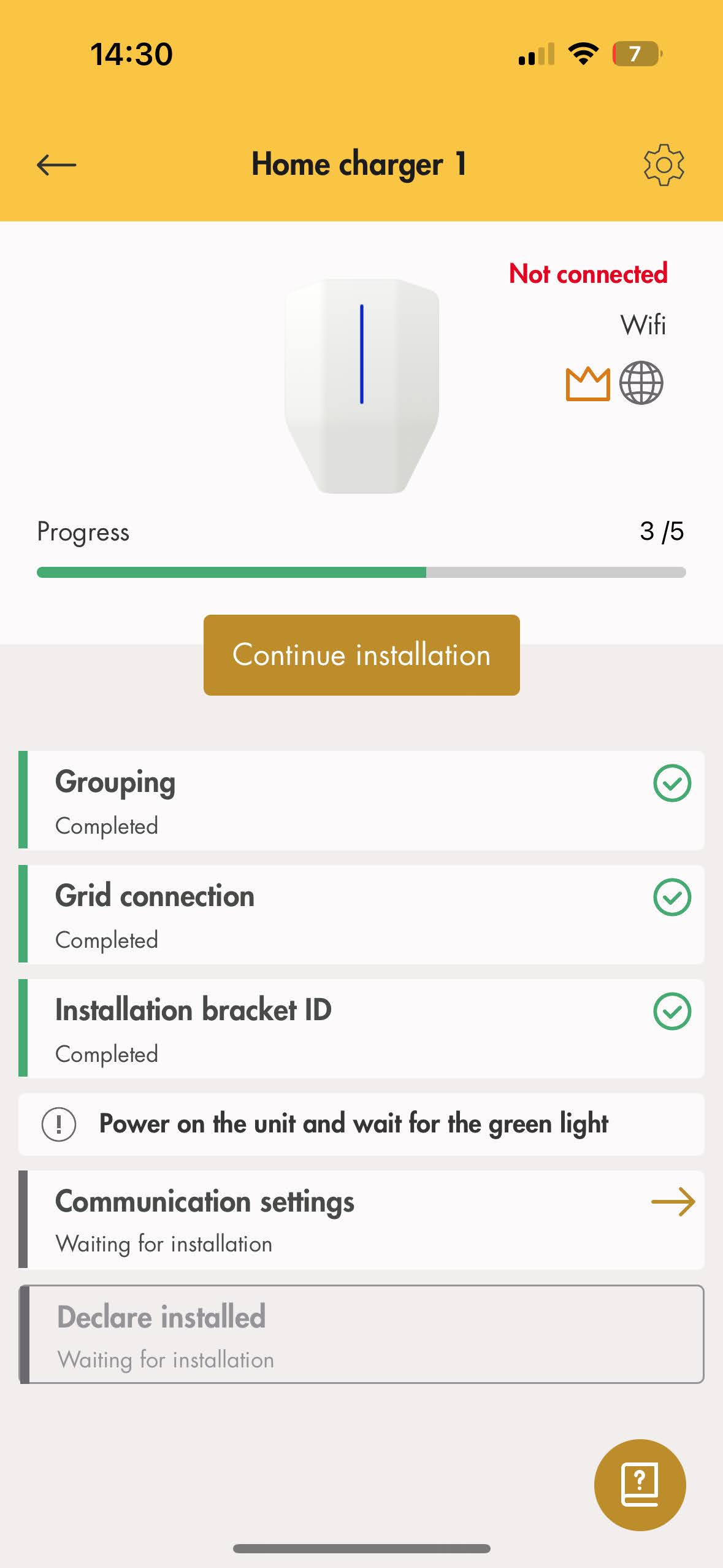

- Pokračujte do nastavení komunikace. Klikněte na 'Pokračovat v instalaci' uprostřed.

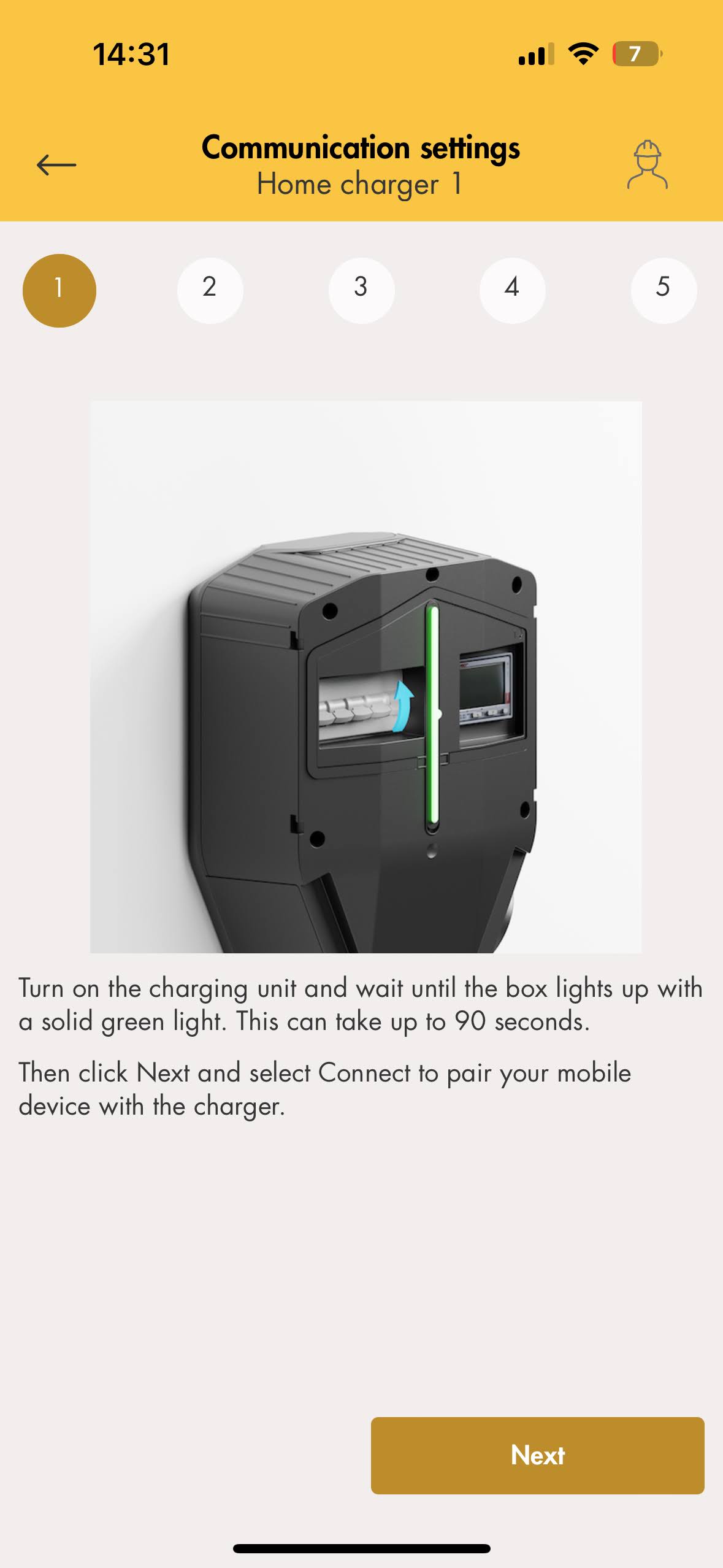

- Zapněte nabíječku Garo a klikněte vpravo na tlačítko „Další“.

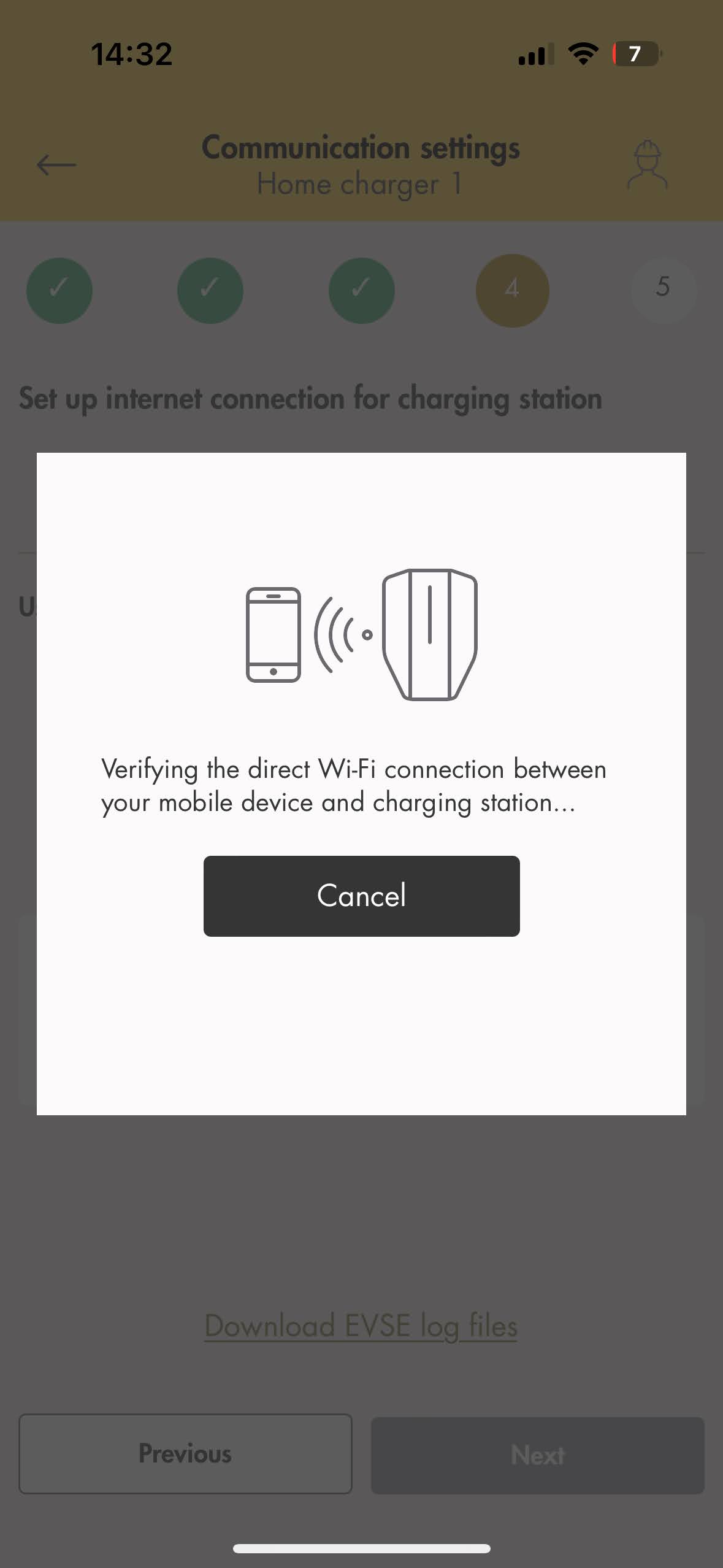

- Zobrazí se ověření přímého připojení Wi-Fi.

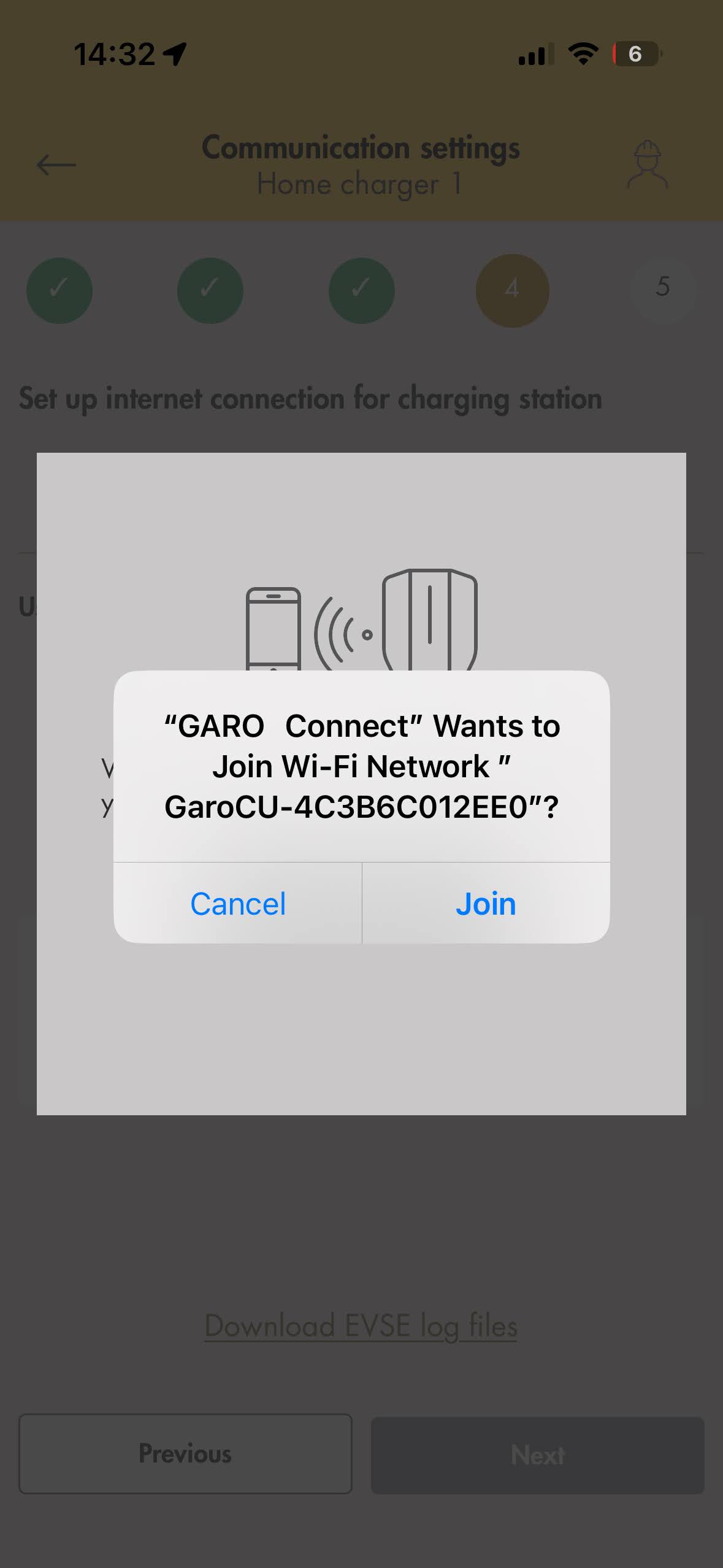

- Připojte se k nabízené síti Wi-Fi.
- Objeví se připojení k nabíječce GARO a samotelefonu.

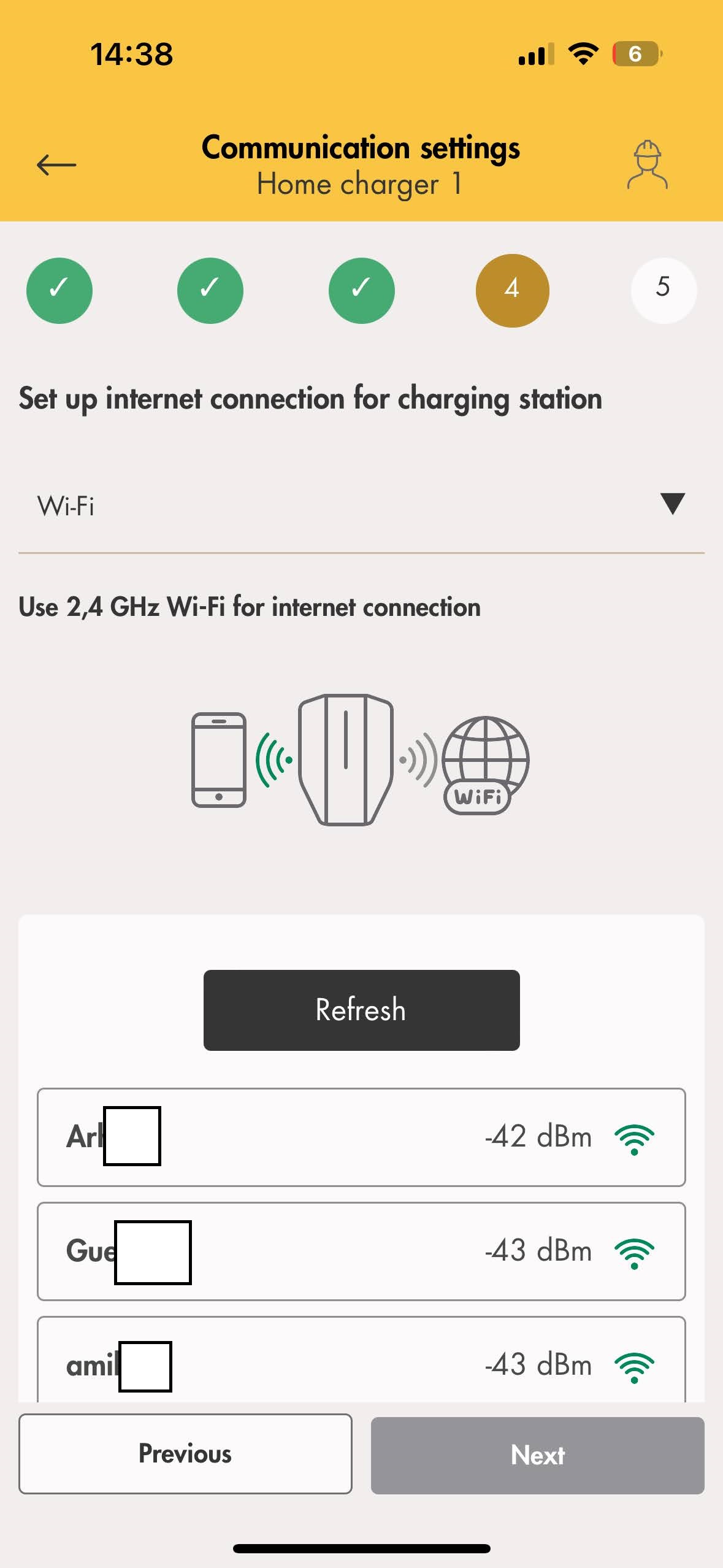

- Vyberte Wi-Fi, ke které bude nabíječka GARO připojena, a klikněte na tlačítko „Další“.

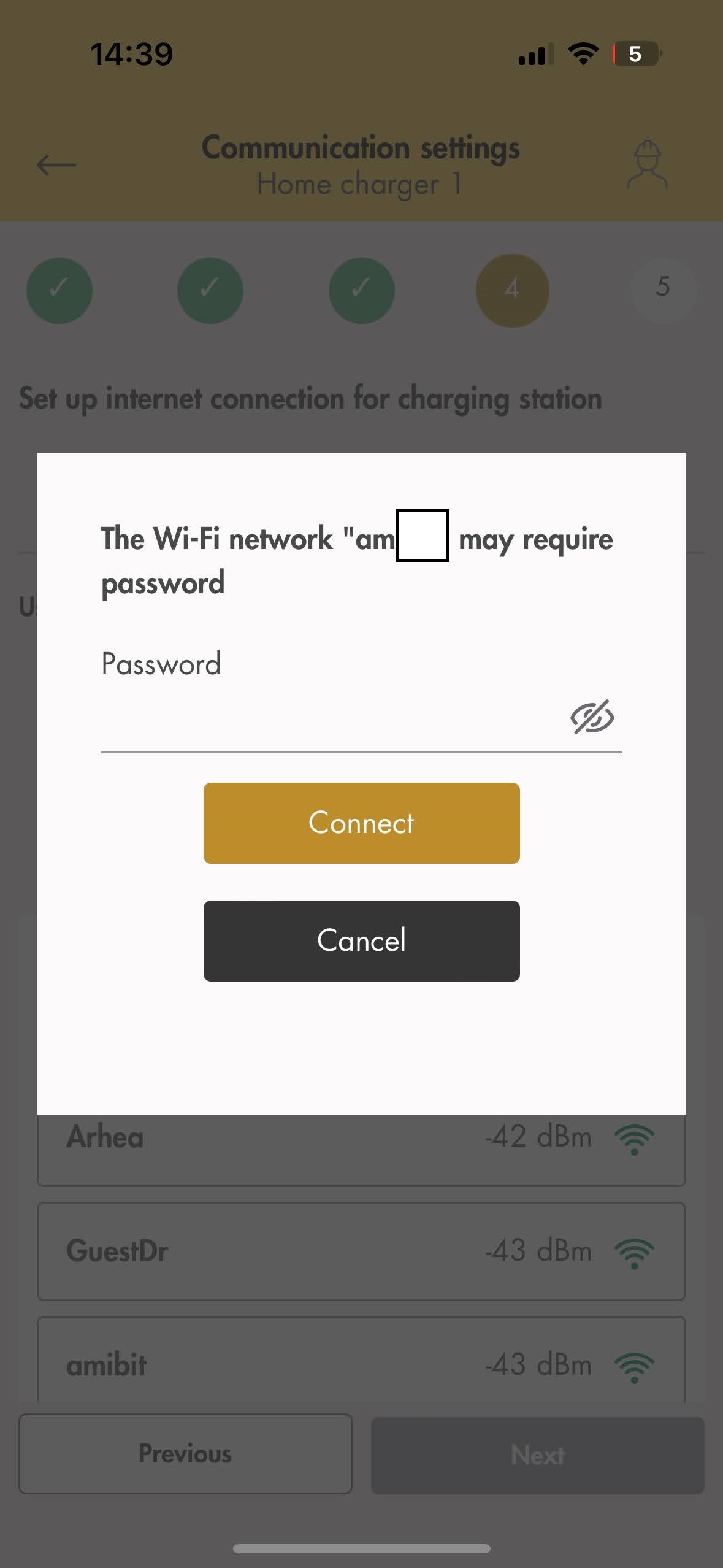

- Zadejte heslo a uprostřed klikněte na „Připojit“.

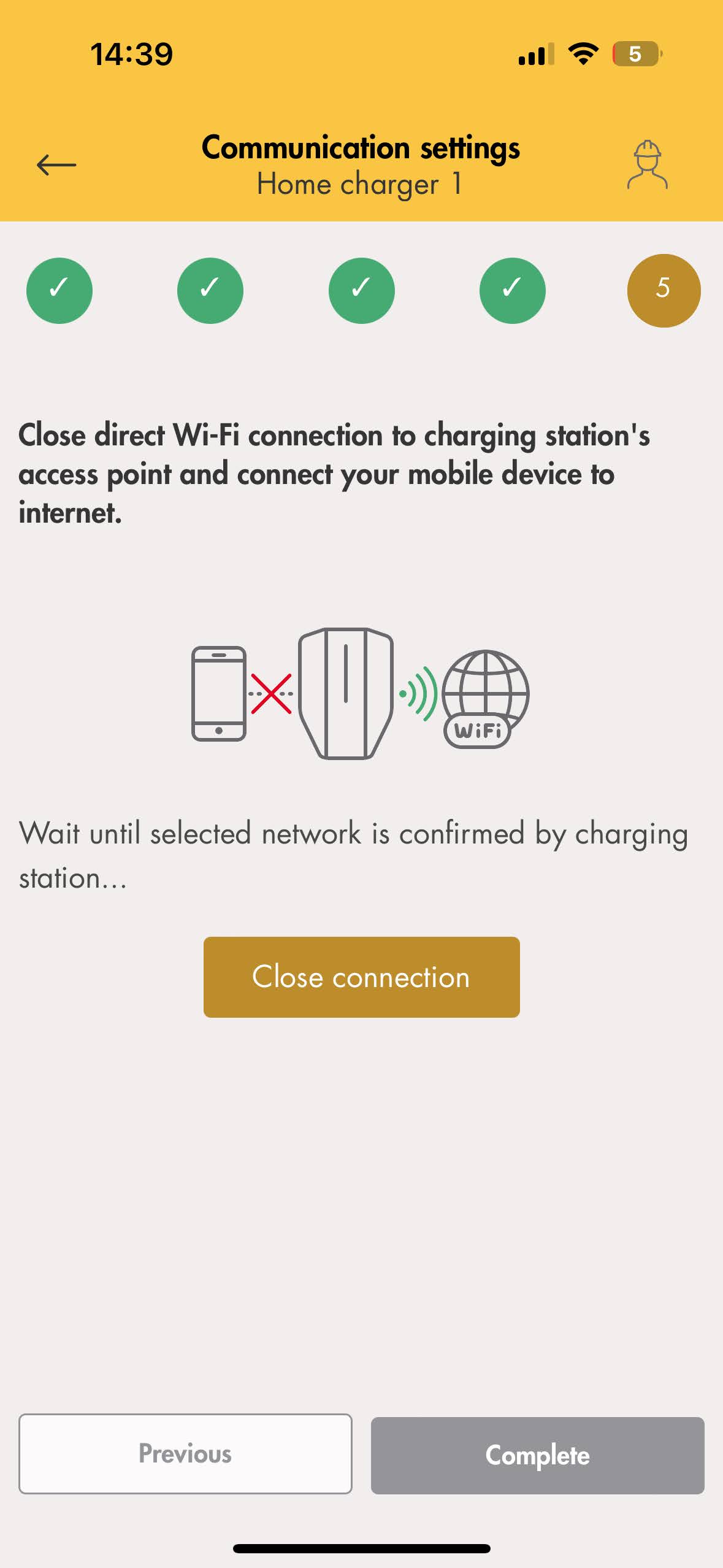

- Po ukončení přímého připojení klikněte uprostřed na „Zavřít připojení“ a poté klikněte na tlačítko „Dokončit“.

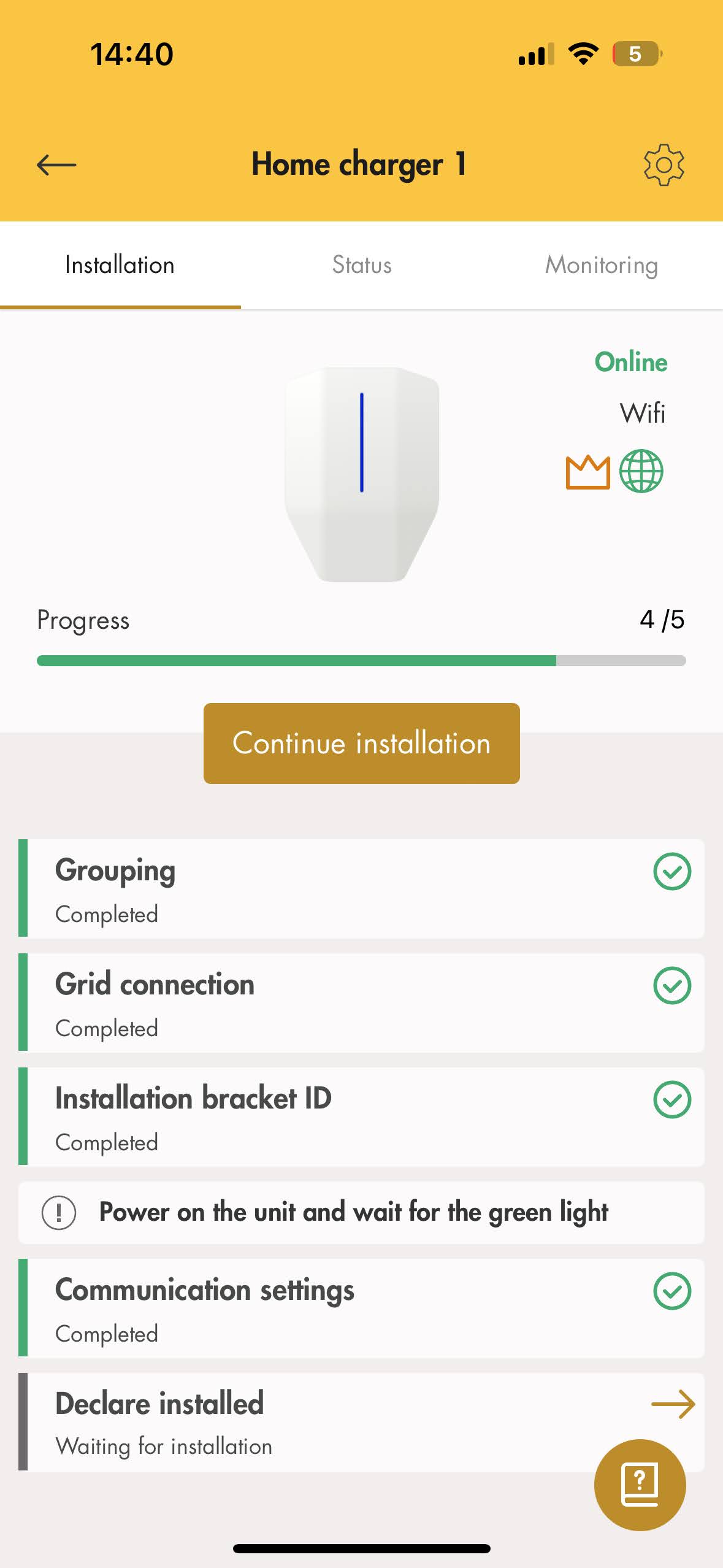

- Pokračujte v prohlášení nainstalovaného

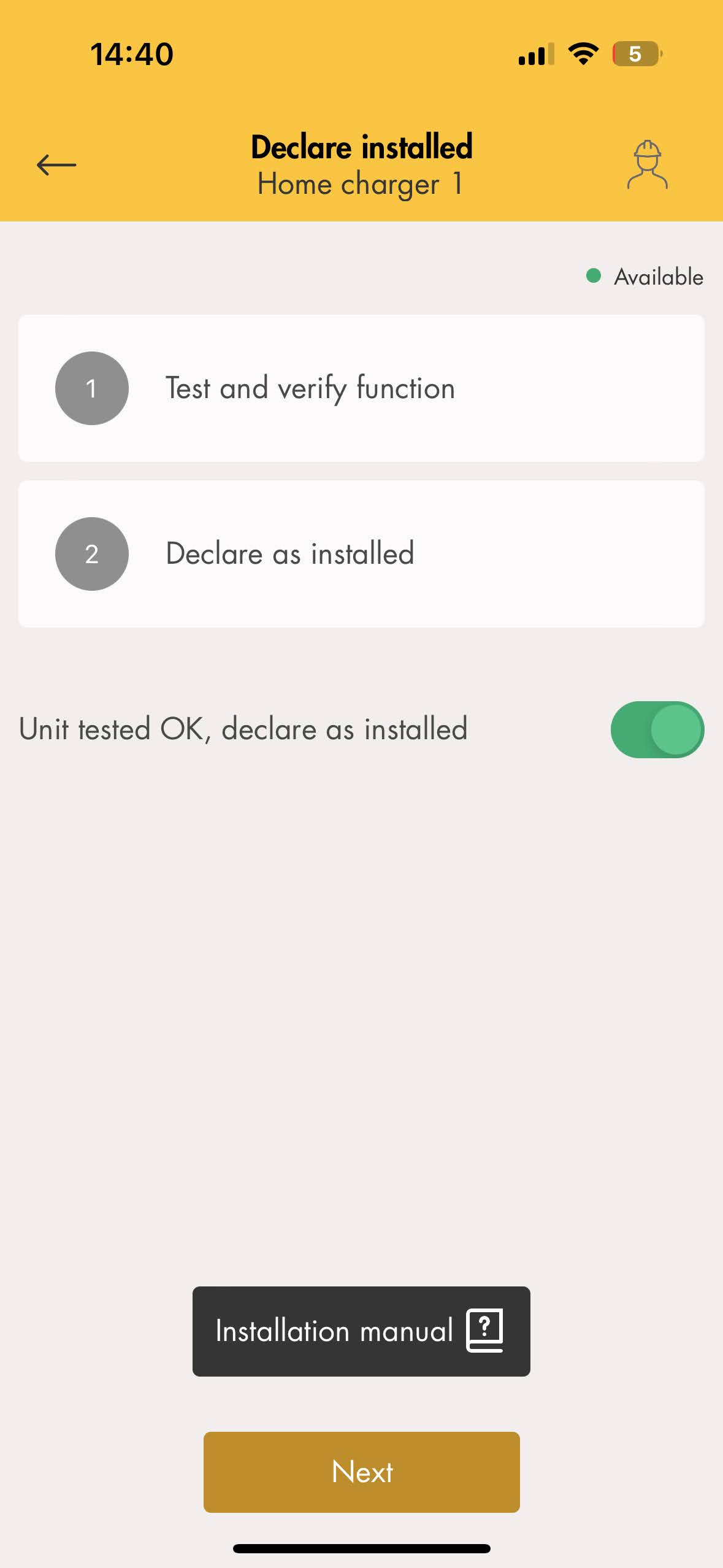

- Objeví se nové menu, kde je k dispozici funkce Test a verifikace a také funkce Decalre as install. Pokud jsou testy v pořádku, označte nabíječku GARO jako nainstalovanou a klikněte na tlačítko 'Další'.
3. Připojte nabíječku GARO ke stejné síti Wi-Fi jako ovladač Reduxi
Pro komunikaci mezi ovladačem Reduxi a nabíječkou GARO musí být obě zařízení připojena ke stejné síti. Jak je uvedeno v bodě 2.1, stejná síť musí být vybrána také pro Reduxi, ať už jde o LAN nebo WLAN.
Jakmile jsou tato kritéria splněna, přejděte k nastavení OCPP.
4. Konfigurace pro komunikaci OCPP mezi nabíječkou GARO a ovladačem Reduxi
4.1 Přidat zařízení
Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko 'Přidat zařízení'.
4.2 Vyberte zařízení, které chcete přidat
V prvním kroku vyberte základní nastavení:
- Vyberte typ zařízení: nabíječka EV,
- Vyberte typ: OCPP 1.6 – JSON,
- A definovat název.
4.3 Konfigurace zařízení pro OCPP

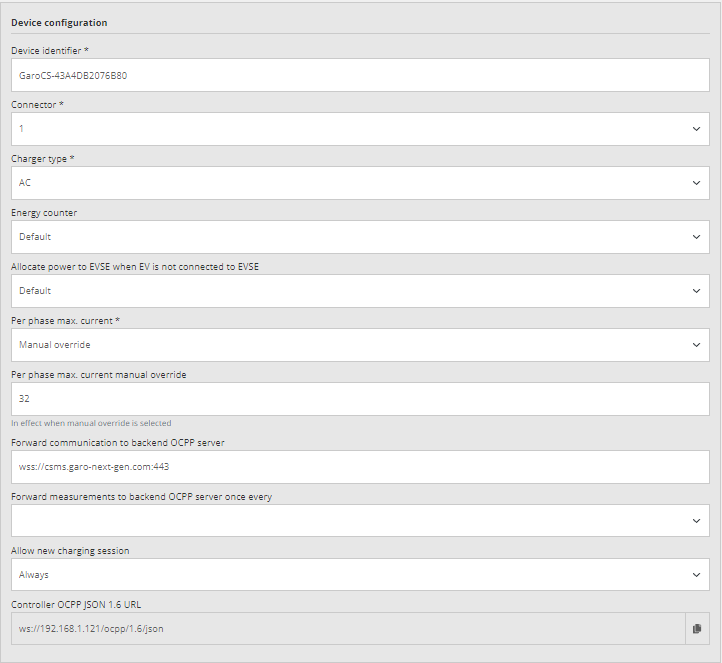

Druhý krok se používá pro komunikační kanál, aby komunikace OCPP fungovala správně. Nejprve vyplňte identifikátor zařízení získaný z nabíječky GARO.
Když je použit protokol OCPP JSON 1.6, je potřeba server OCPP URL generovaný řadičem Reduxi. URL lze získat přímo z komunikačního kanálu.
Příklad adresy URL: ws://192.168.1.121/ocpp/1.6/json/
4.4 Konfigurace nastavení OCPP v nabíječce GARO

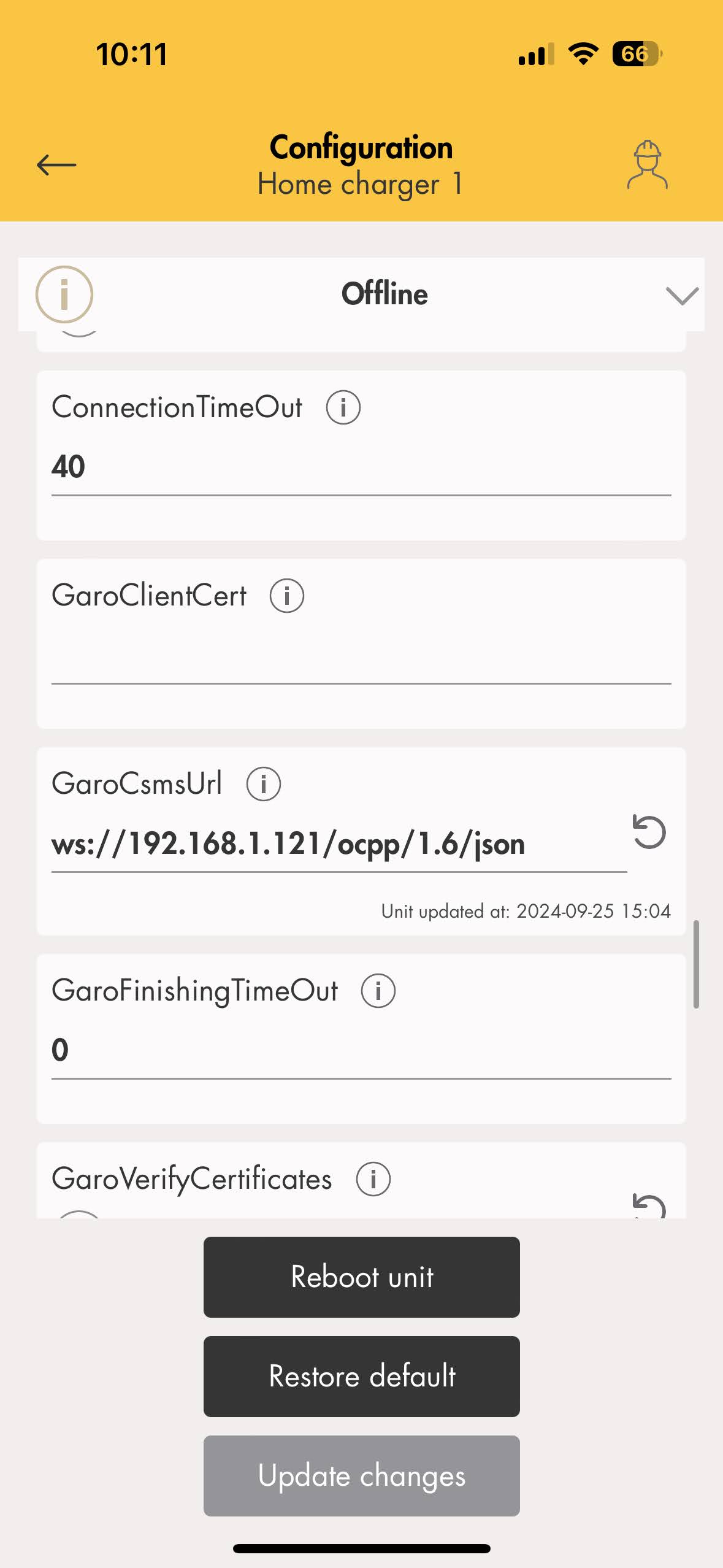

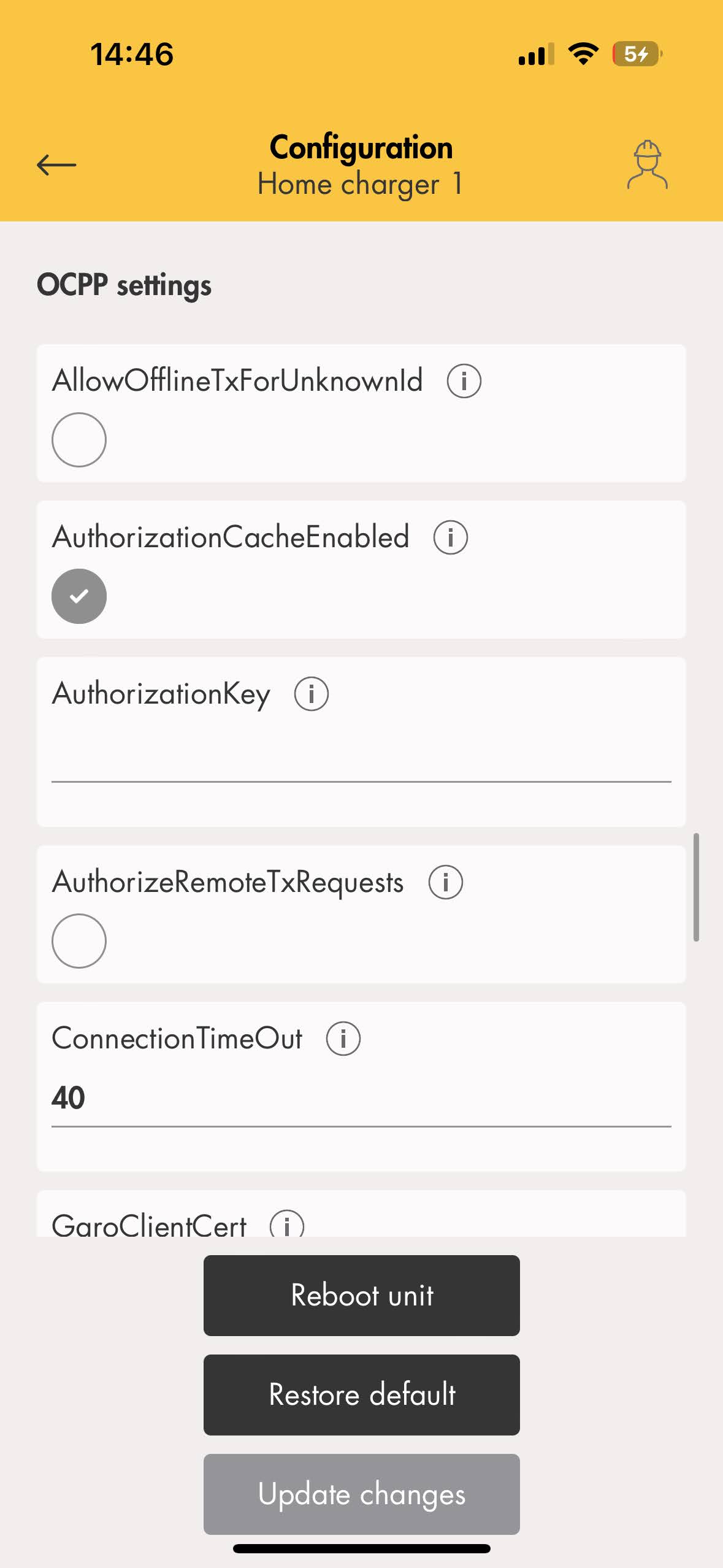

Po získání adresy URL JSON z Reduxi je posledním krokem její vložení do nabíječky GARO pro navázání připojení OCPP. Přejděte do sekce „Configuration“ nabíječky GARO, poté „OCPP Settings“, přejděte dolů na „GaroCsmsURL“ a vložte adresu URL.
4.5 Test komunikace
Aby bylo zajištěno, že je navázána komunikace OCPP, lze provést test komunikace pomocí tlačítka „Test communication button“, které se nachází vpravo dole za všemi poli komunikačních kanálů.
Existují tři různé případy komunikační odezvy.
Případ 1: Komunikace funguje správně.
Případ 2: Nelze komunikovat se zařízením 1, ID zařízení není nastaveno nebo je jiné.
Případ 3: Nebylo nalezeno žádné zařízení s komunikací OCPP 1.6.
4.6 Výchozí parametry
Vyplňte pokročilá nastavení a zvolte parametry zobrazené na obrázku níže. Nastavení se může lišit v závislosti na potřebách umístění. Jakmile budete hotovi, klikněte na tlačítko 'Hotovo' dole přímo na obrazovce.
4.7 Údaje ze zařízení

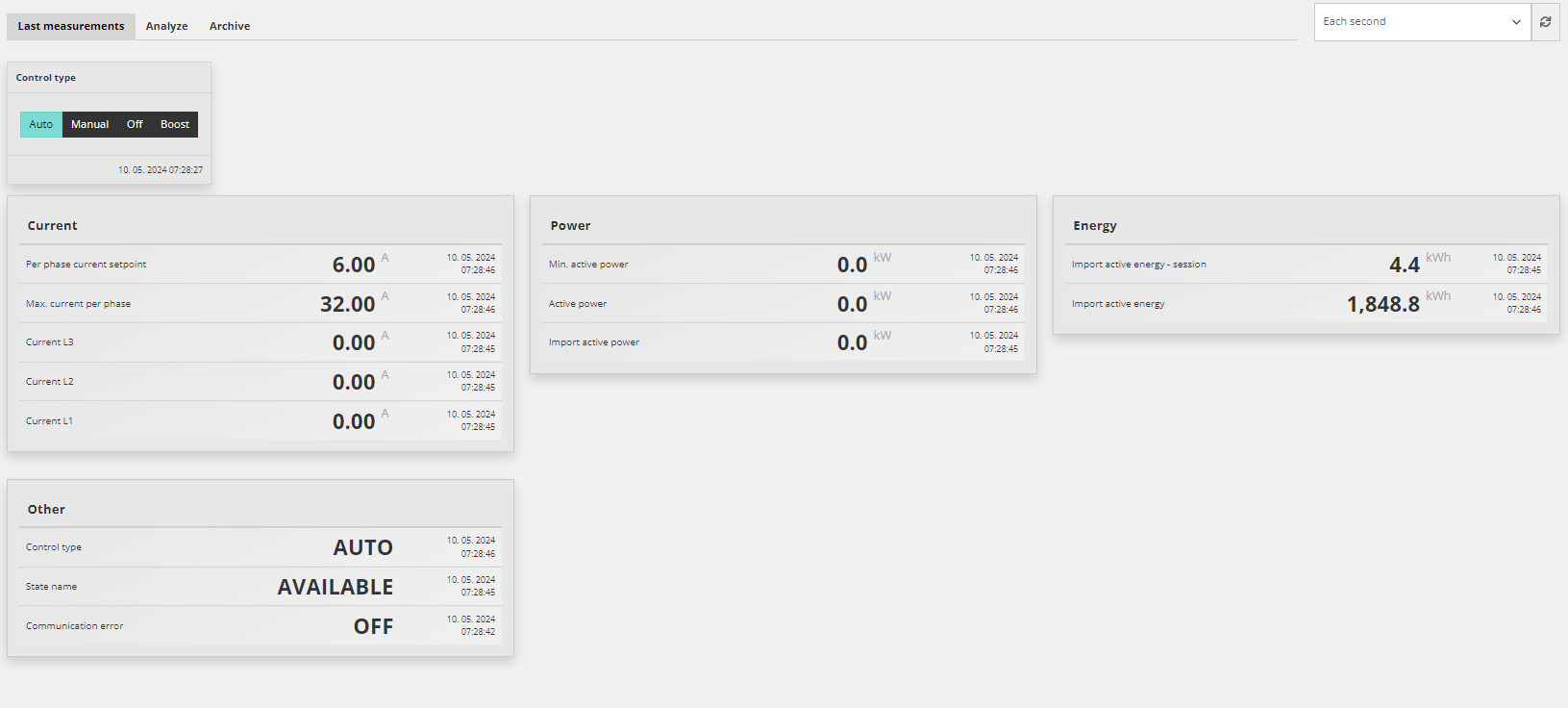

Účelem tohoto bodu je ukázat, jak kontrolovat hodnoty ze zařízení. To se provádí pod 'Zařízení/Poslední měření'.
Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej sledovat prostřednictvím cloudové aplikace Reduxi.
4.8 Obnovení továrního nastavení

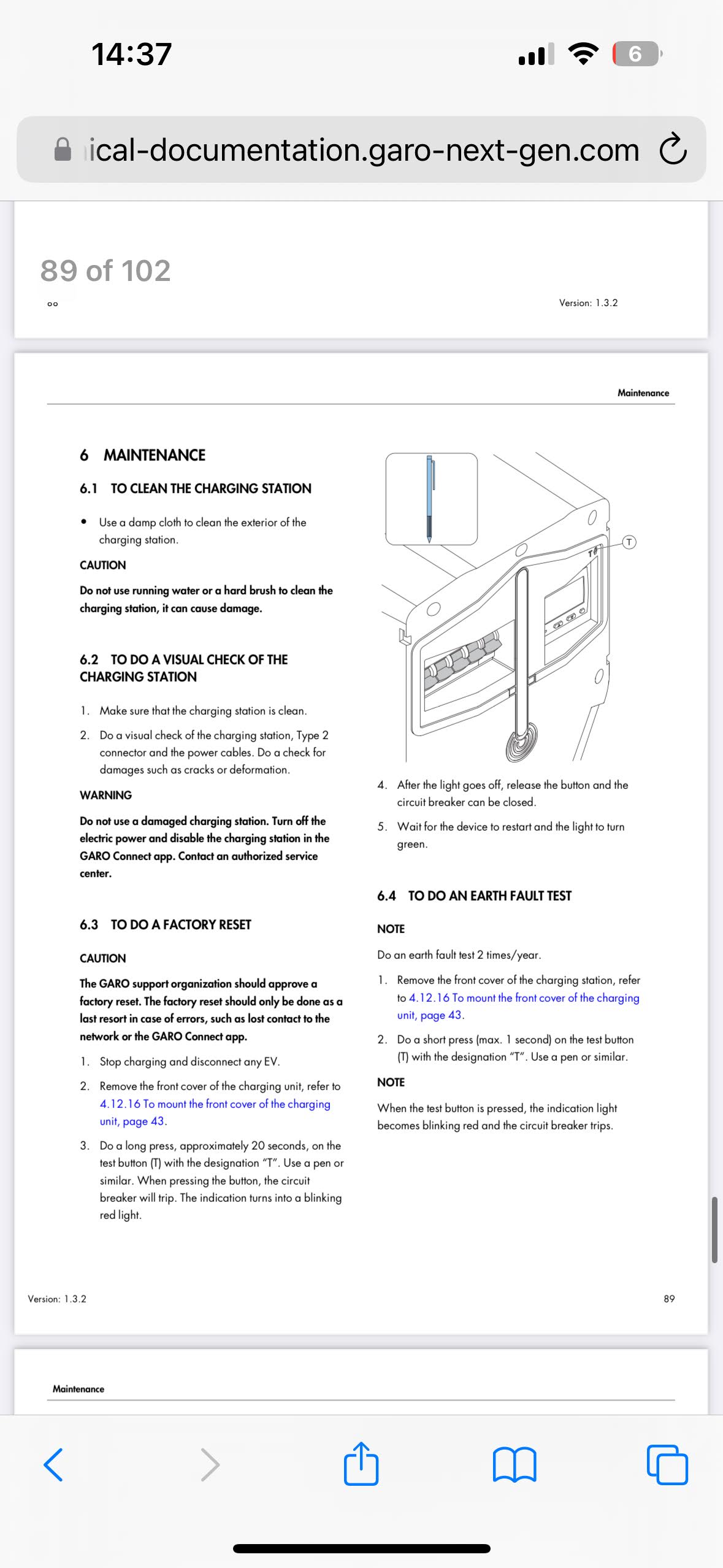

V případech, kdy je nabíječka přemístěna nebo se potřebuje připojit k jiné síti, může být vyžadováno obnovení továrního nastavení. Chcete-li provést obnovení továrního nastavení, stiskněte a podržte testovací tlačítko po dobu 20 sekund a poté znovu nakonfigurujte nabíječku GARO.
