Integrujte Reduxi Controller s nabíječkou DAZE přes Wi-Fi s využitím protokolu Modbus TCP. Flexibilita Reduxi umožňuje snížení nákladů až o 30 %.

1. Nainstalujte aplikaci DAZE

https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d

1.1 Aplikace je dostupná v Google Store: https://play.google.com/store/apps/details?id=com.daze.ble

1.2 Aplikace je dostupná na Apple App Store:

https://apps.apple.com/it/app/daze/id1616674889

2. Připojte se k aplikaci DAZE

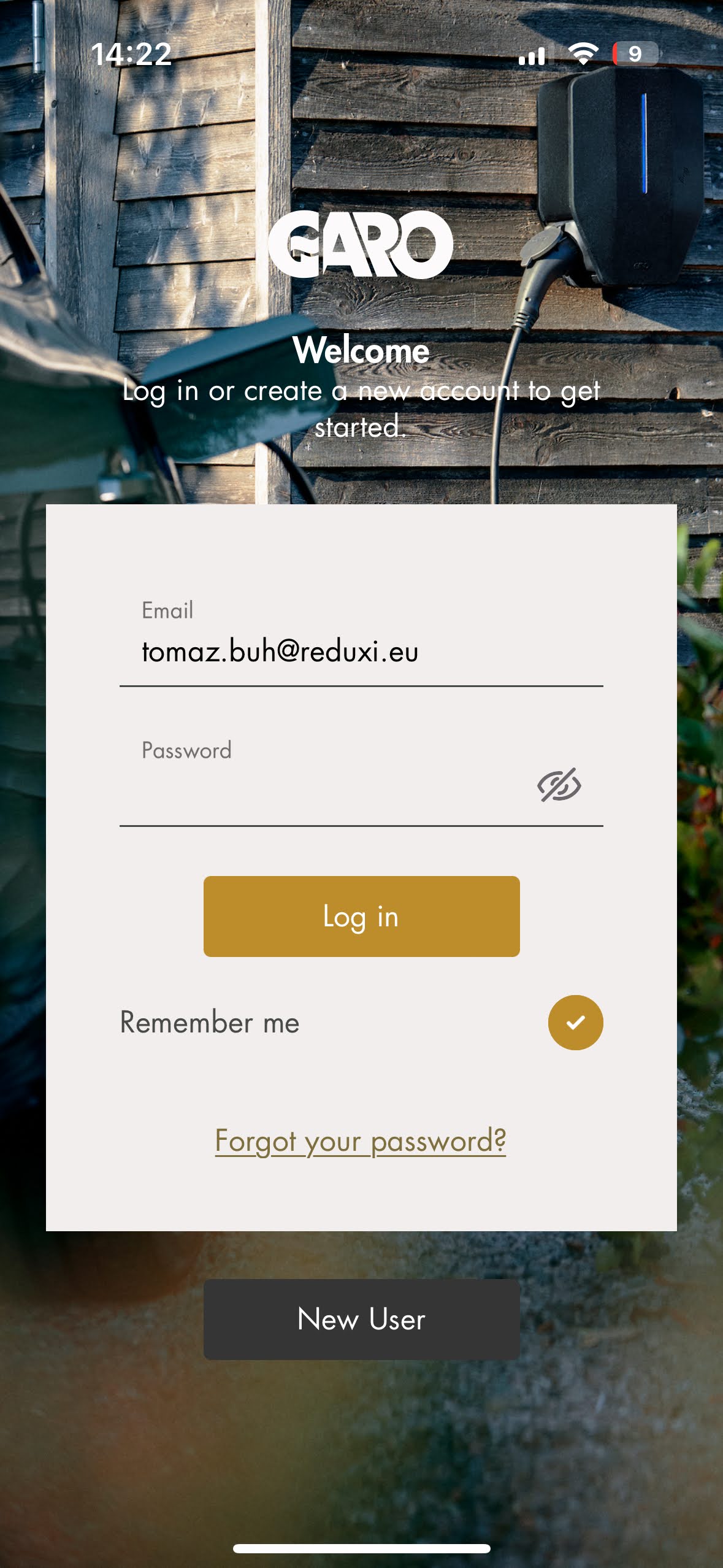

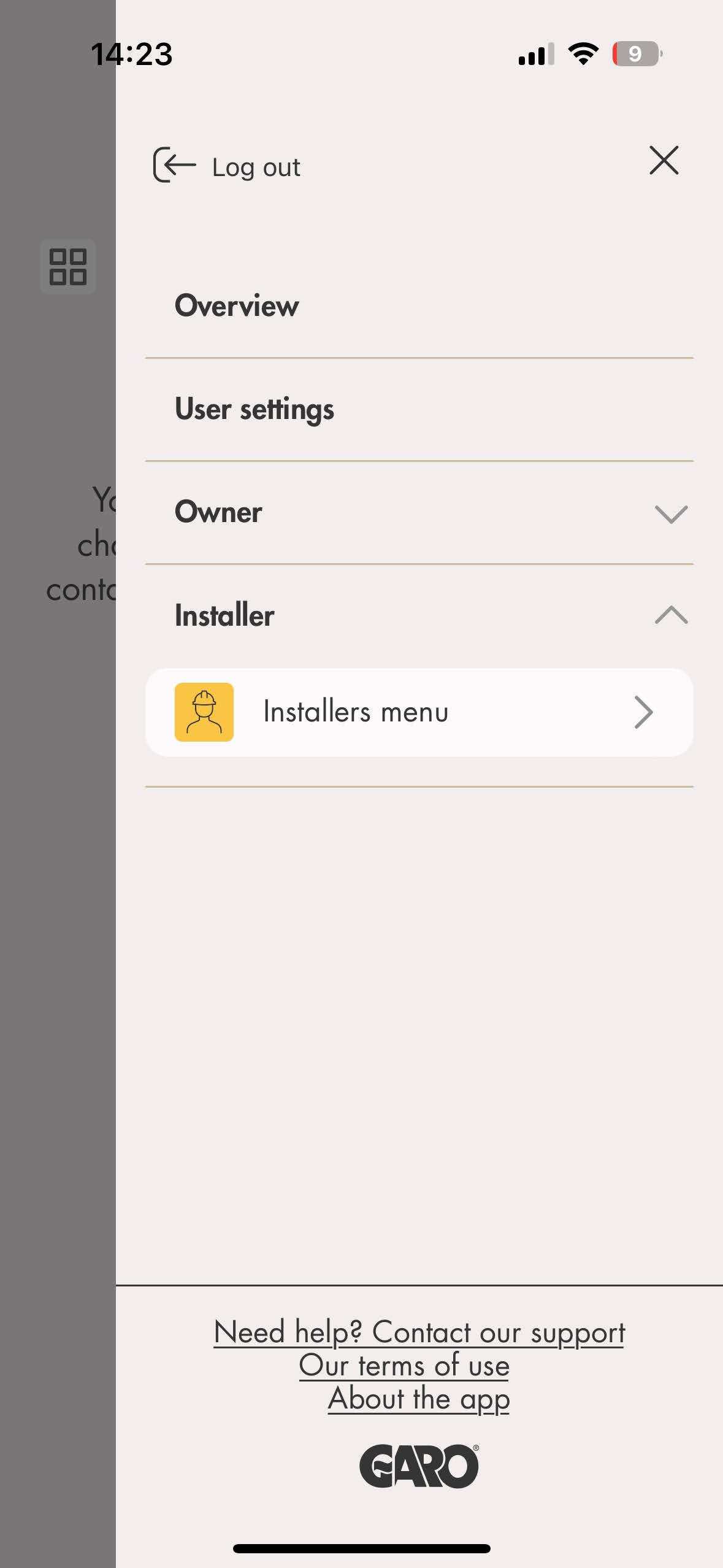

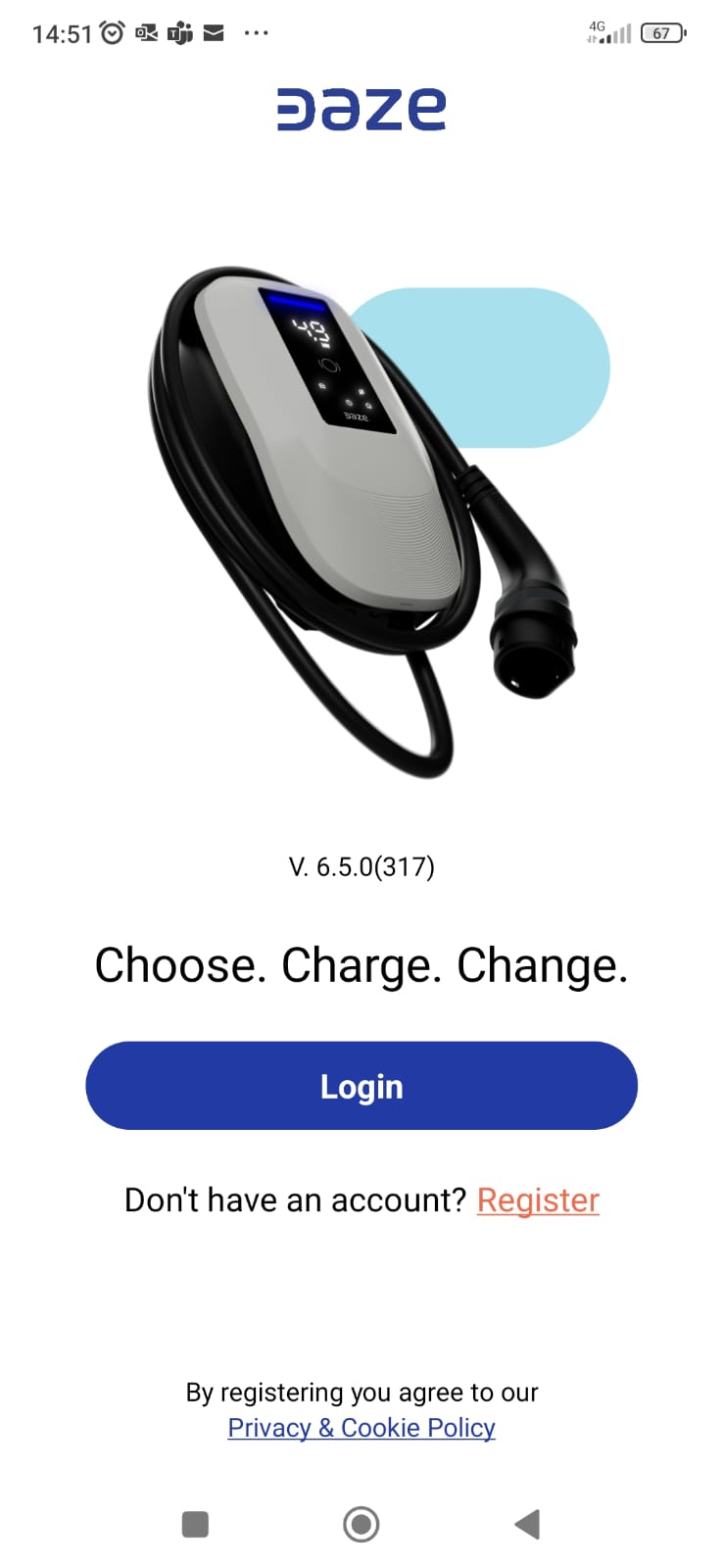

2.1 Přihlášení/registrace do aplikace GARO Connect

Otevřete aplikaci a buď se přihlaste, nebo si zaregistrujte nový účet kliknutím na tlačítko „Registrovat“ a poté se přihlaste.

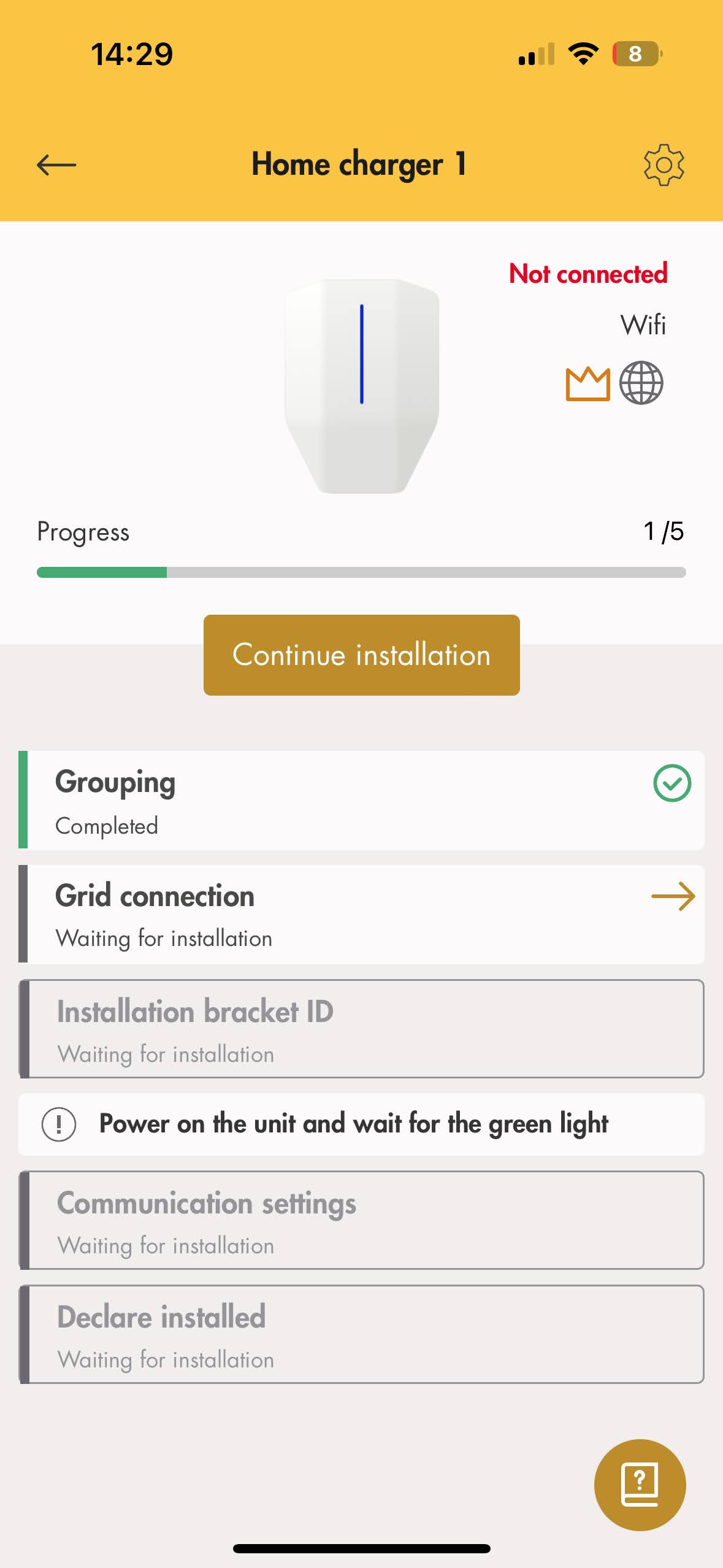

2.1.1 Nastavení nabíječky DAZE EV

Po dokončení přihlášení je třeba provést konfiguraci nabíječky DAZE.

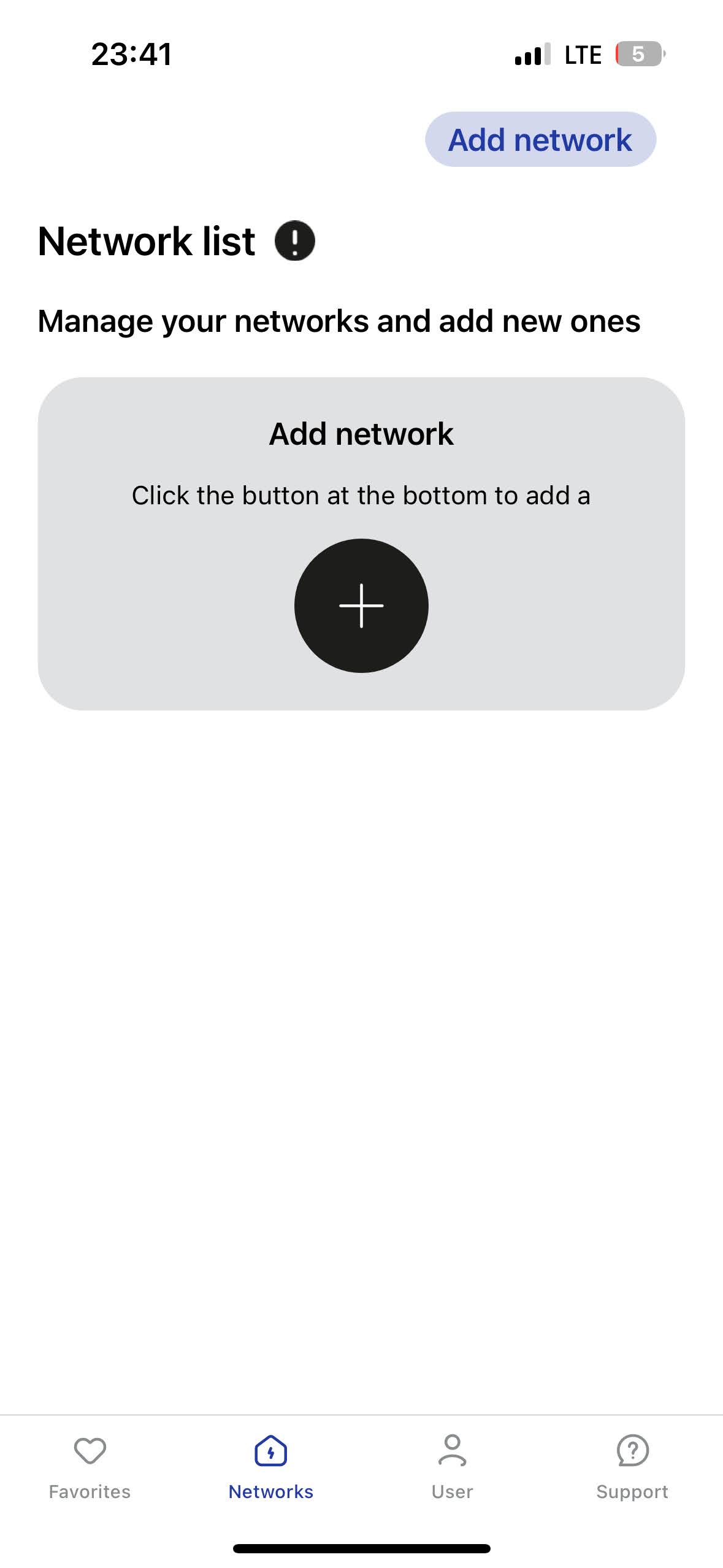

• Přidat síť

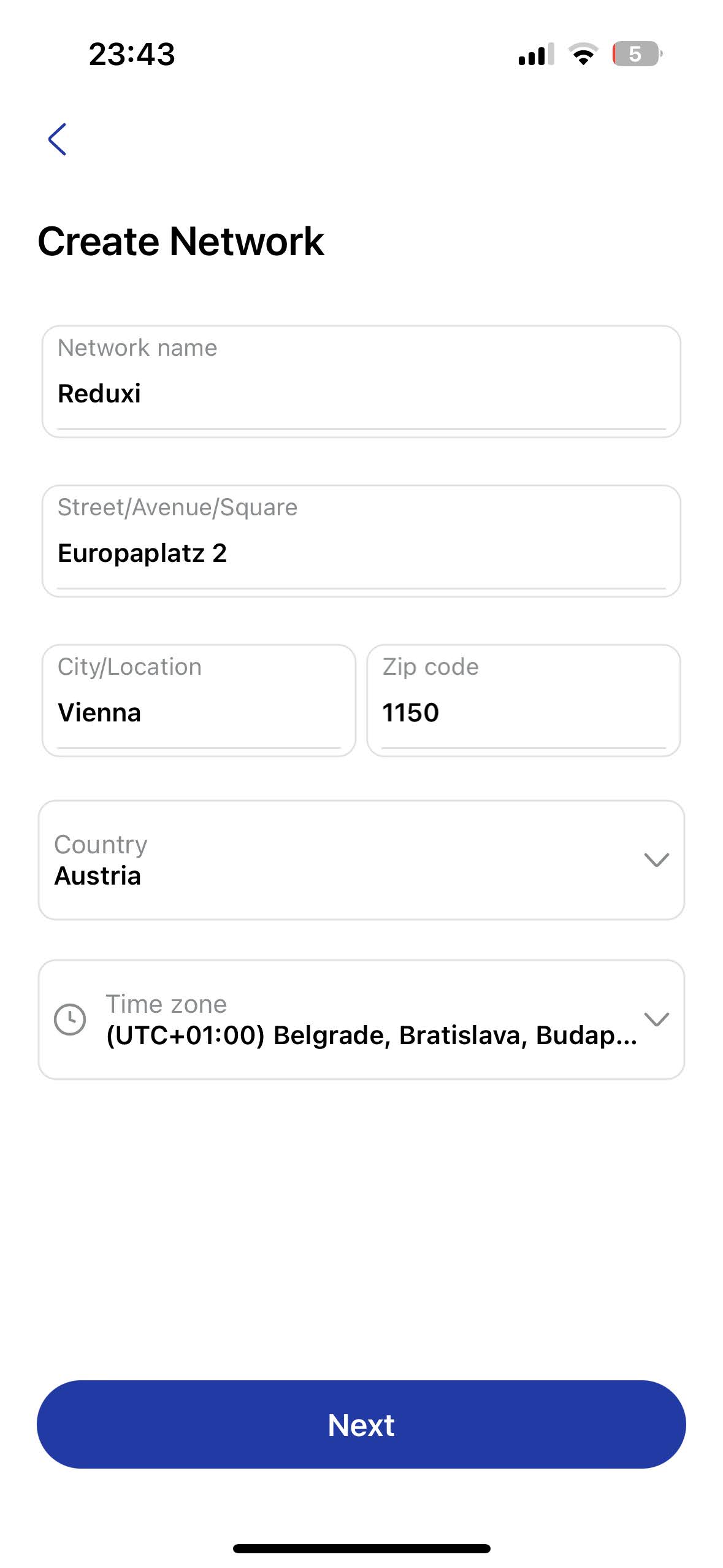

• Vytvořte síť (vyplňte potřebné informace)

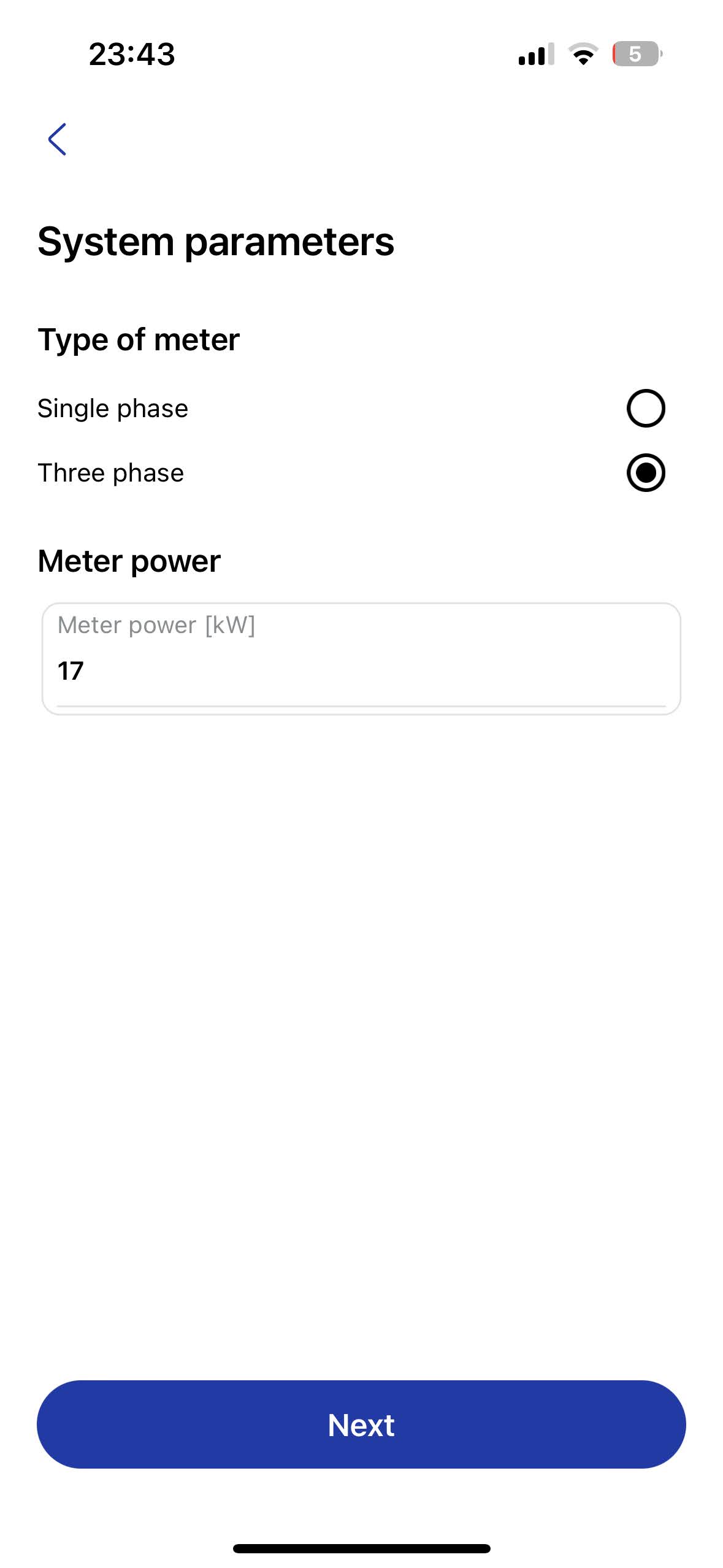

• Parametry systému

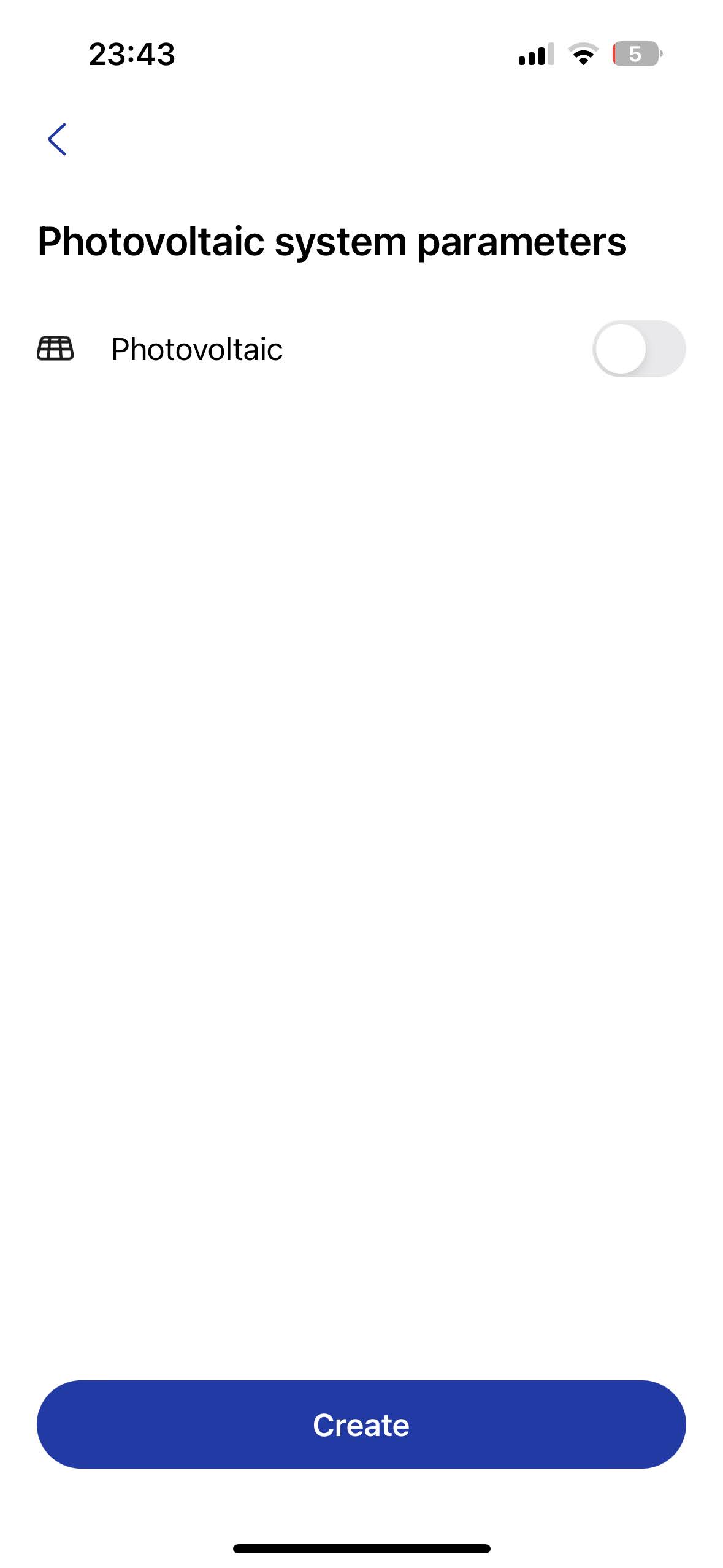

• Parametry FV systému (pokud jsou implementovány)

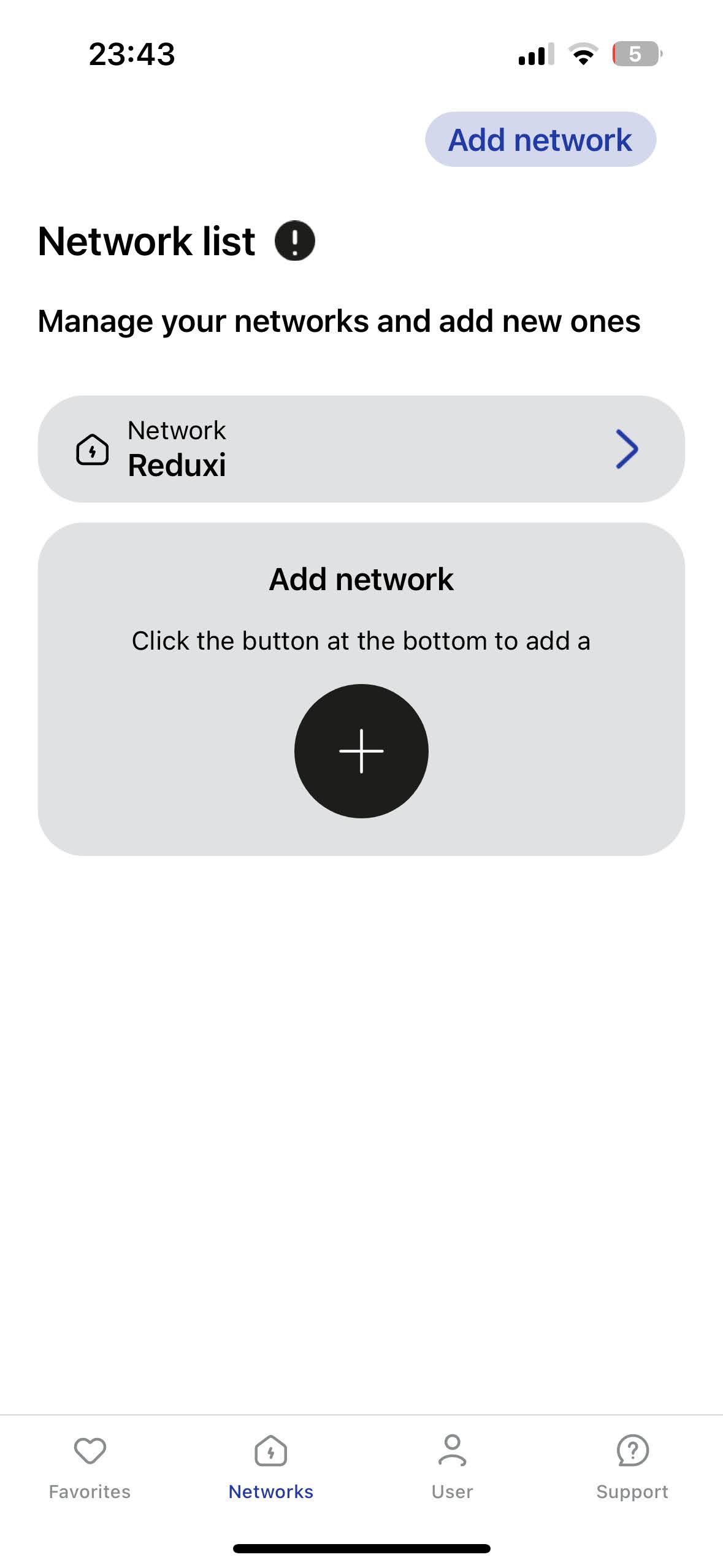

• Seznam sítí (vyberte nově přidanou síť)

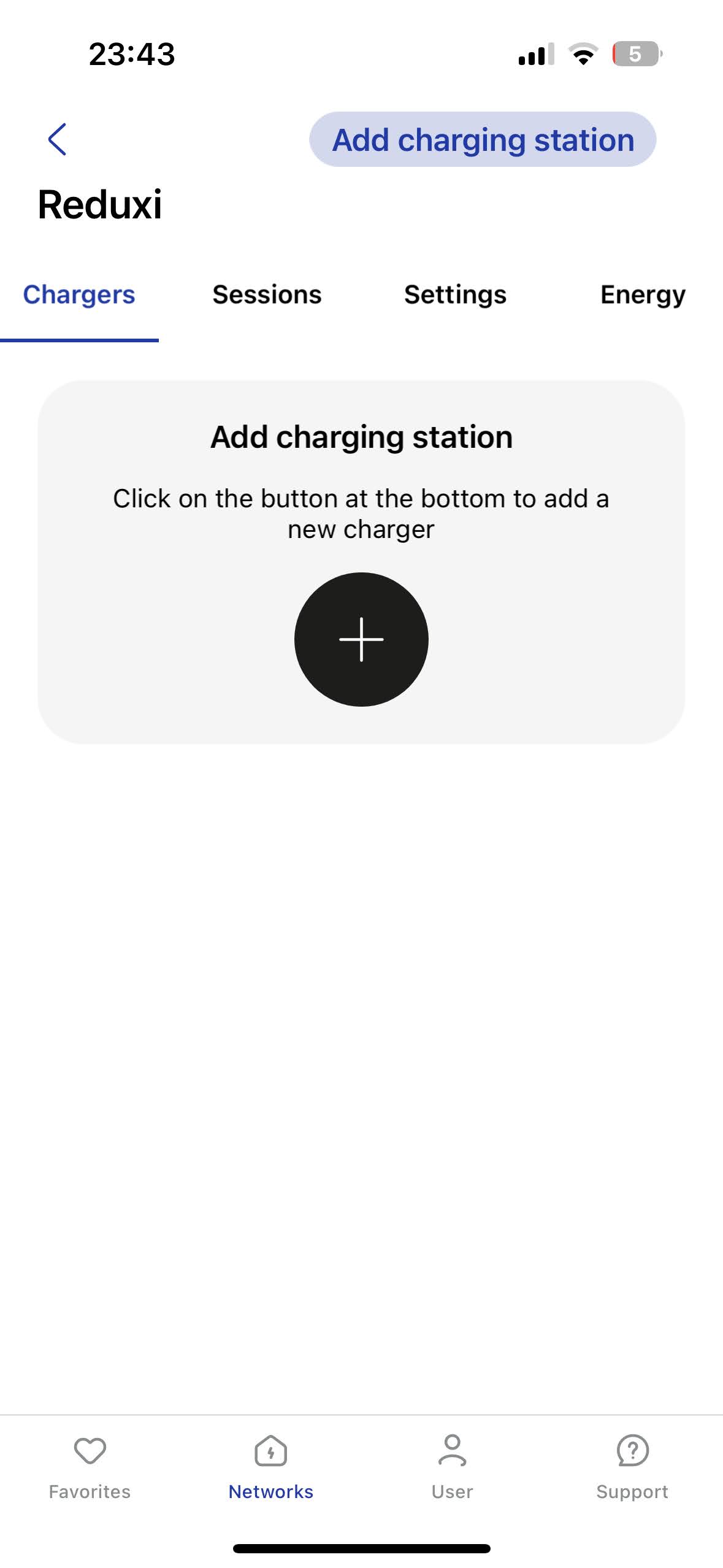

• Přidejte nabíjecí stanici

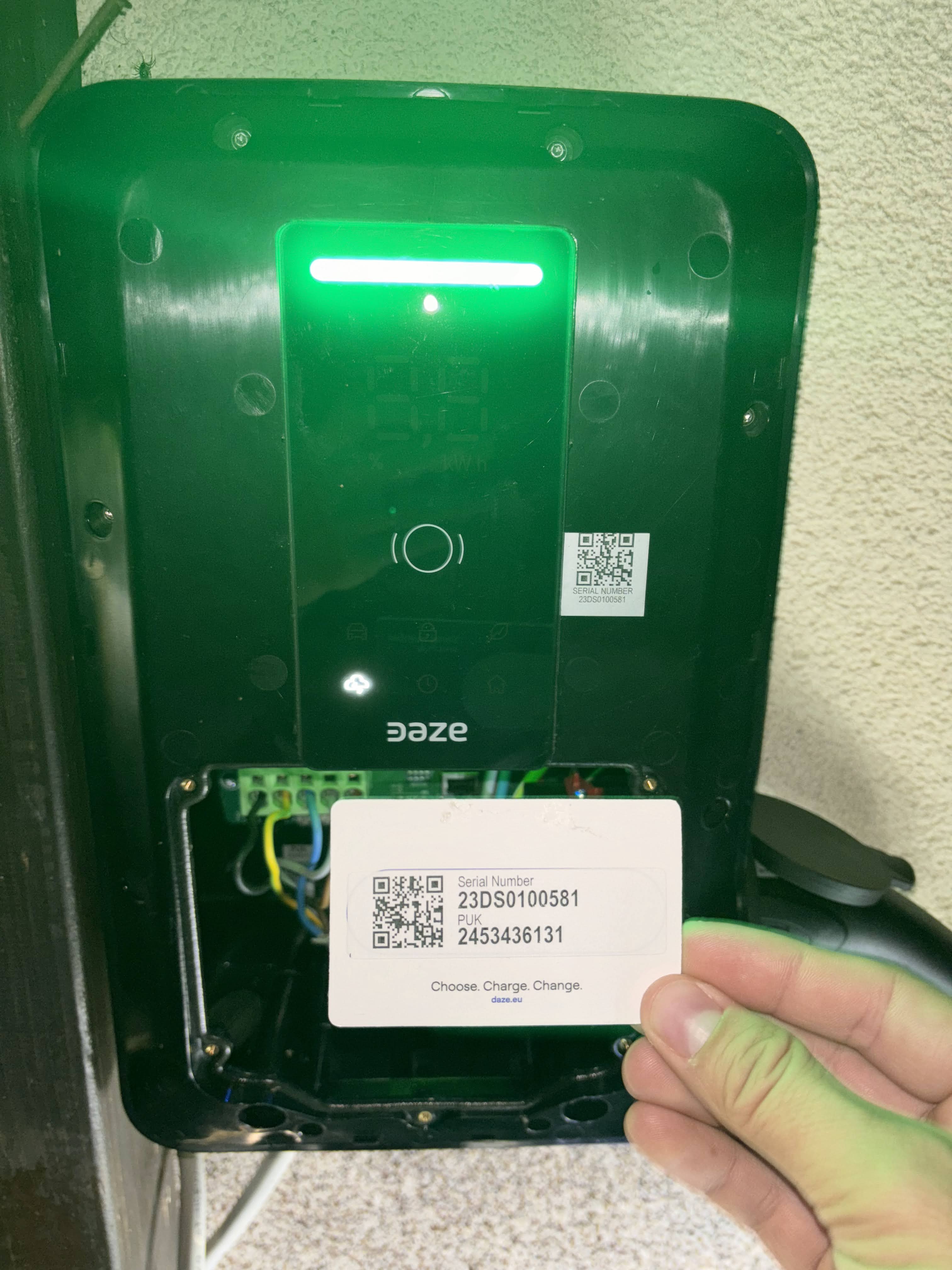

• Naskenujte QR kód na kartě

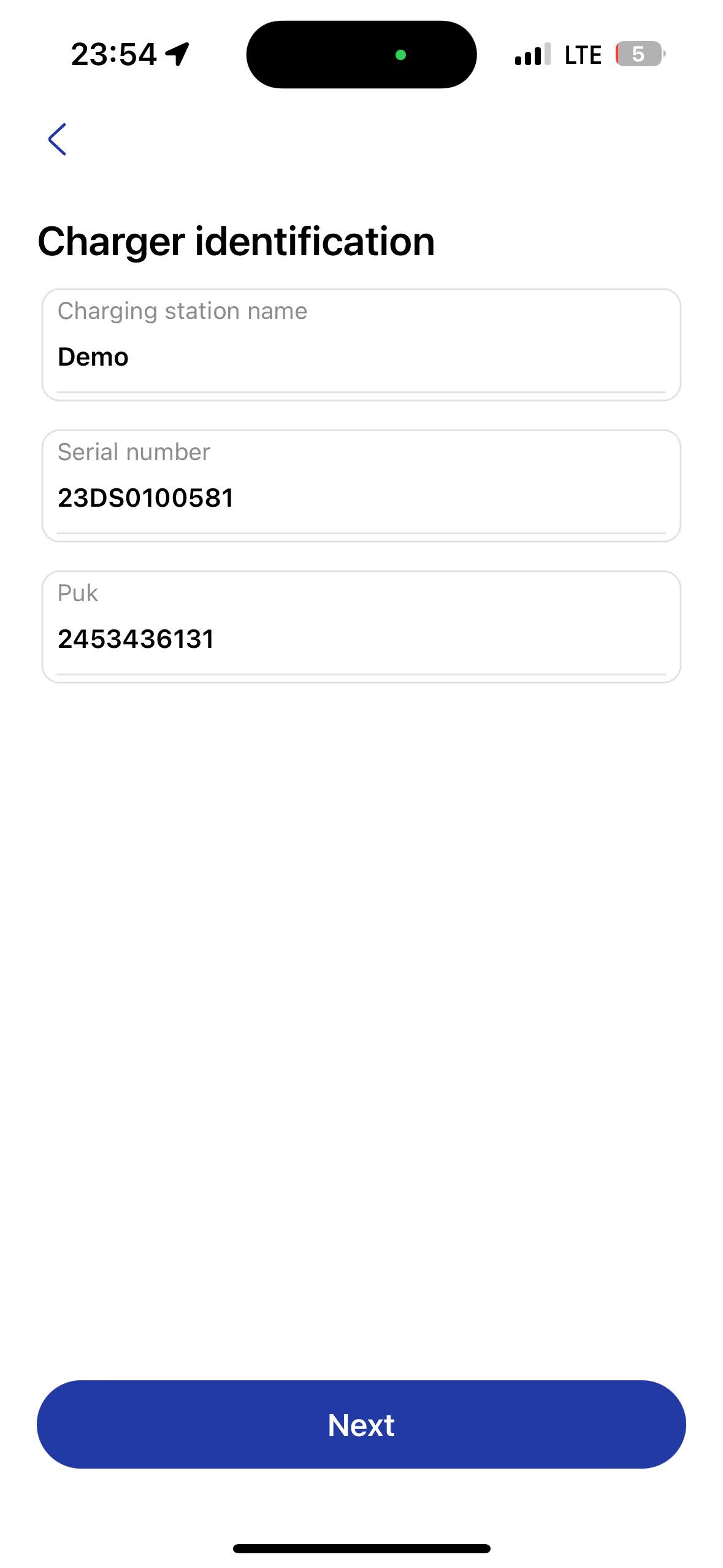

• Identifikace nabíječky (z karty s QR kódem)

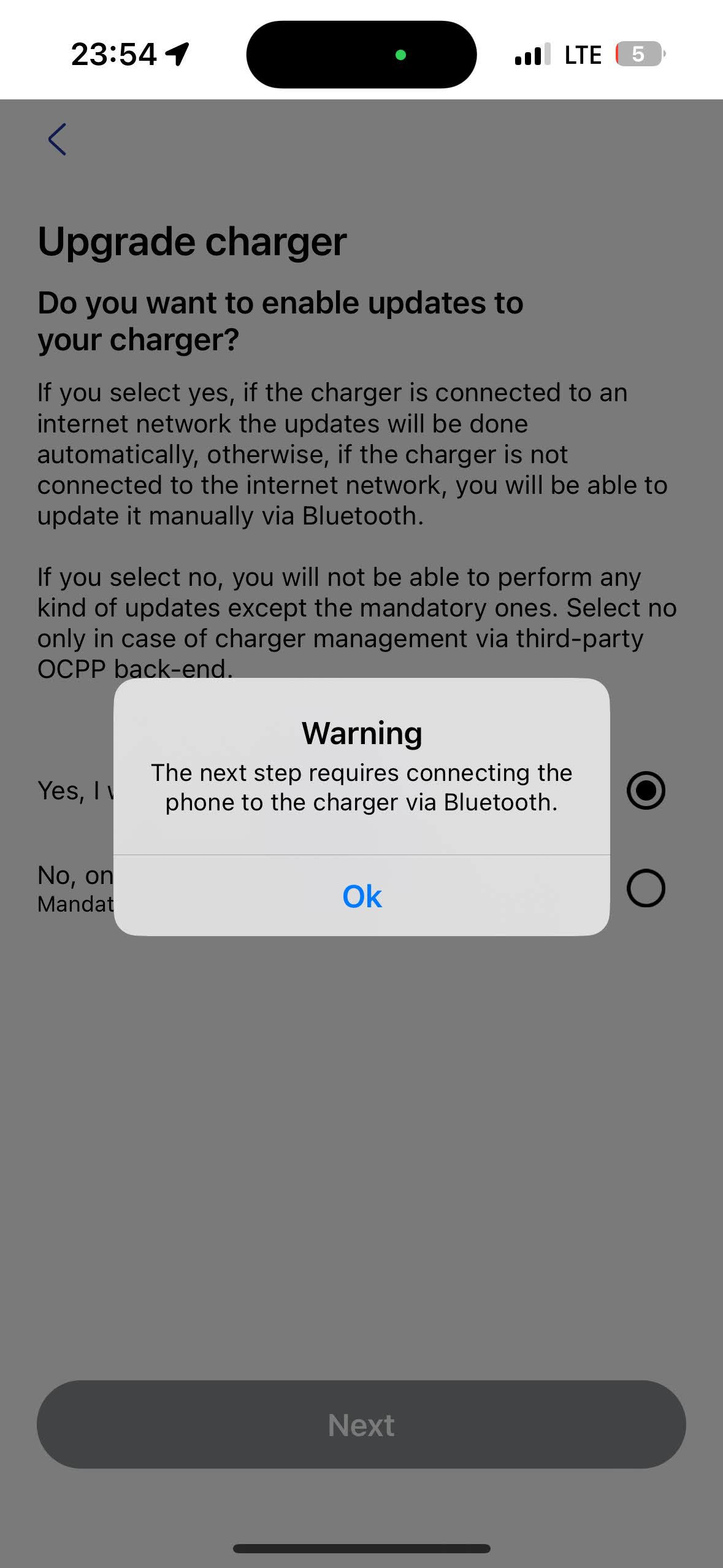

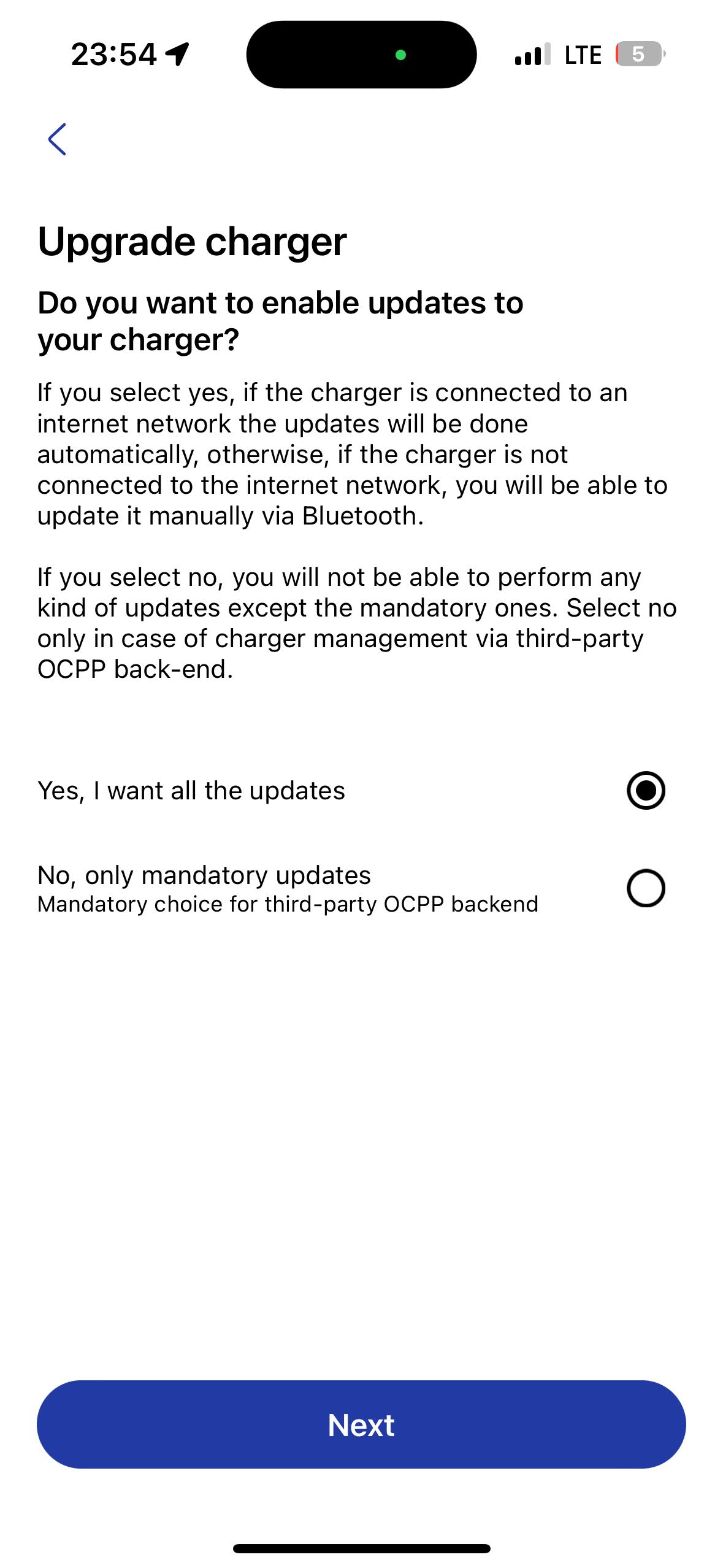

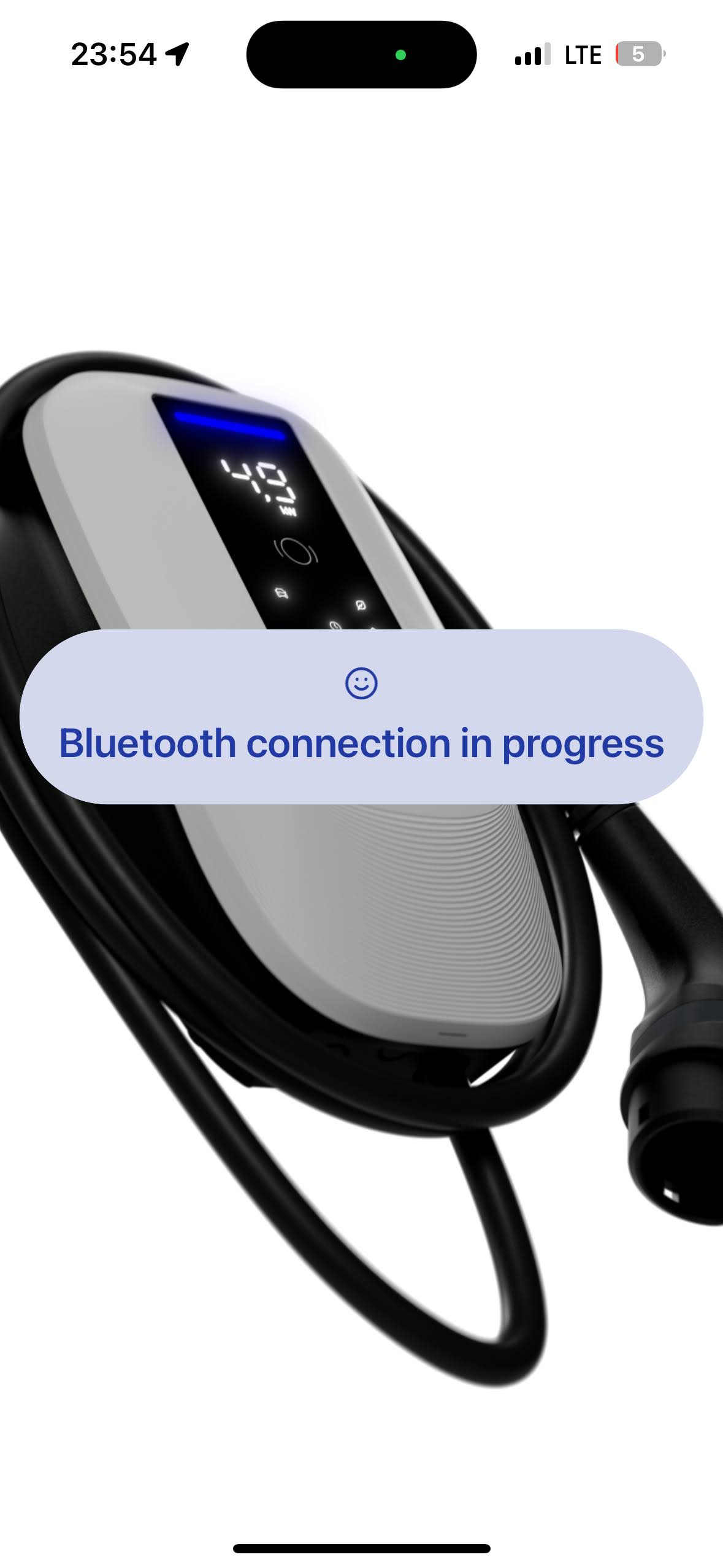

• Aktualizujte nabíječku

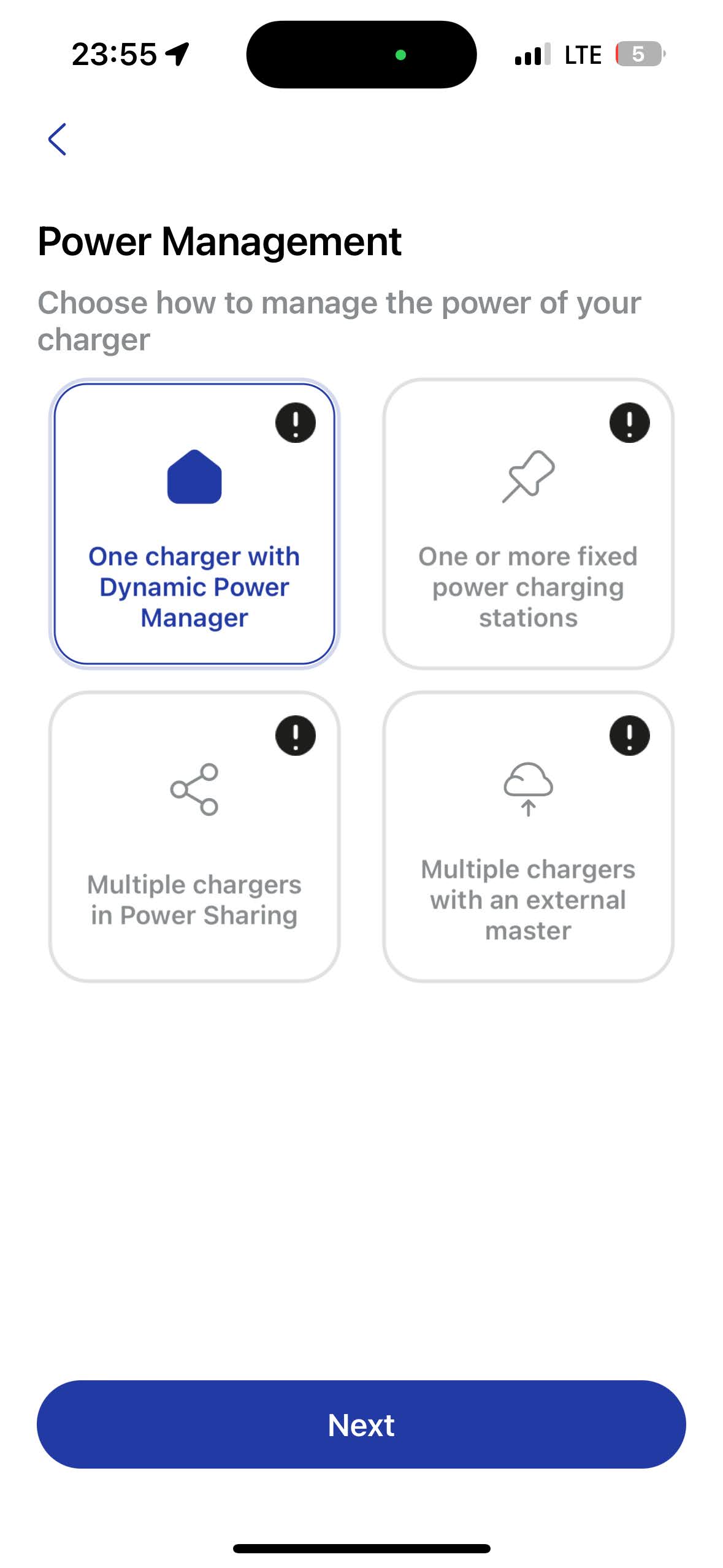

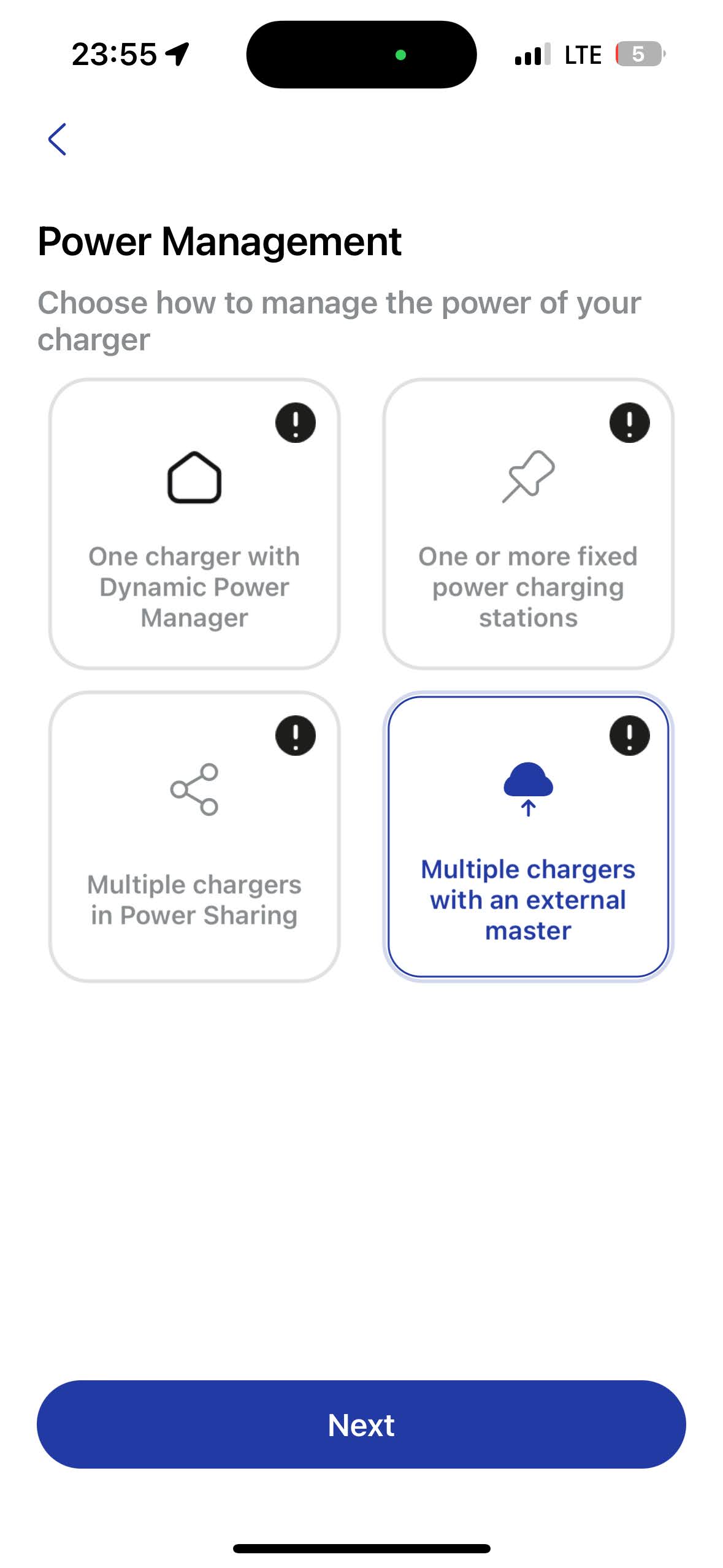

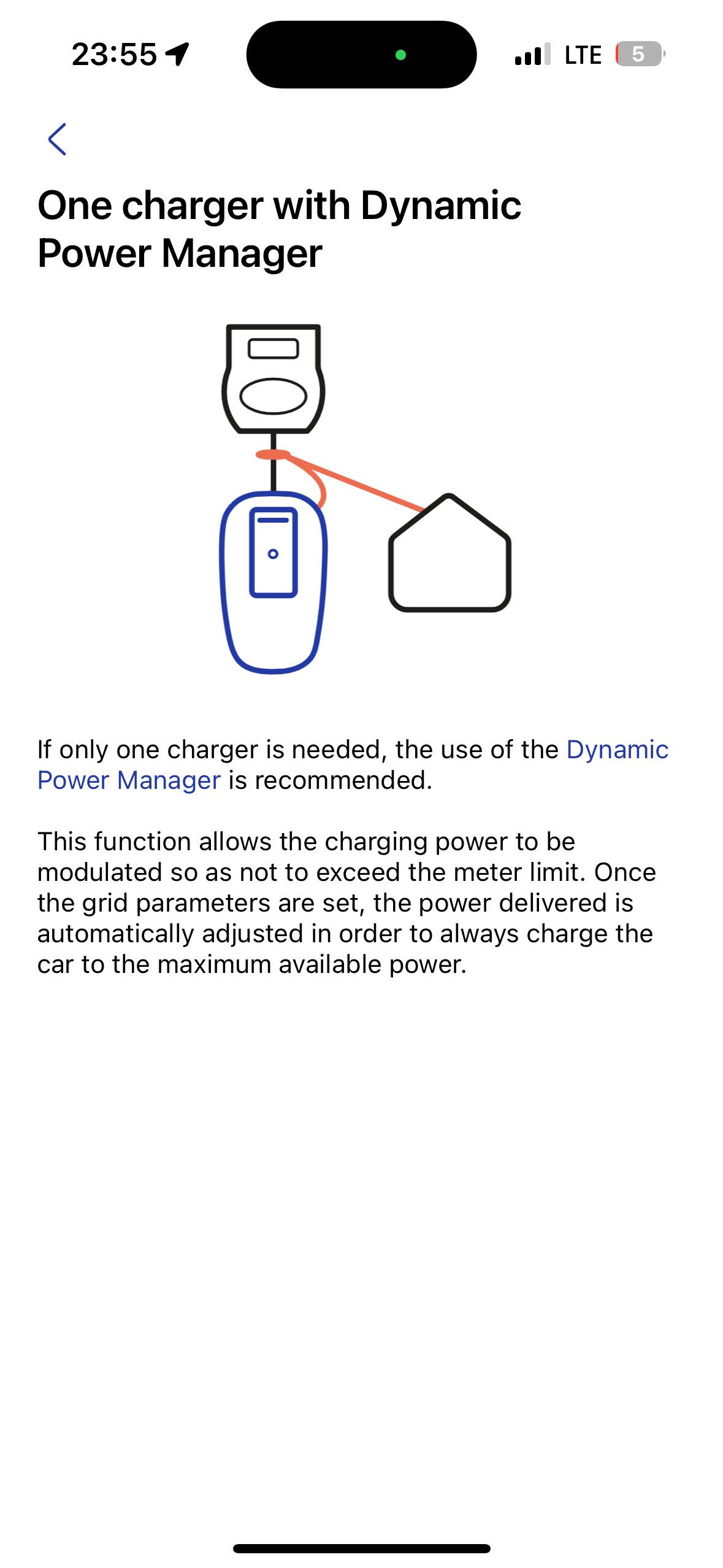

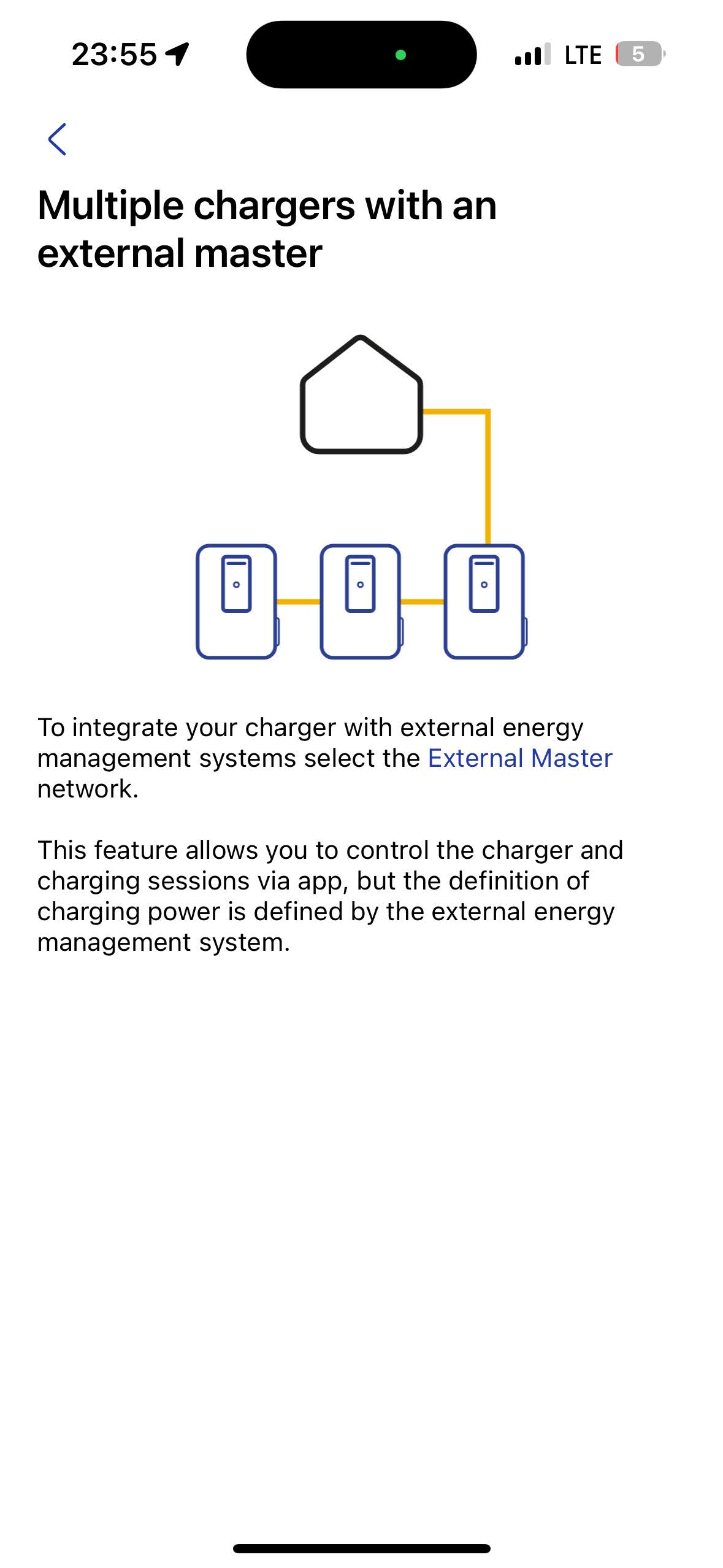

• Správa napájení (vyberte si možnost)

• Informační značka (z předchozího bodu) pro další informace

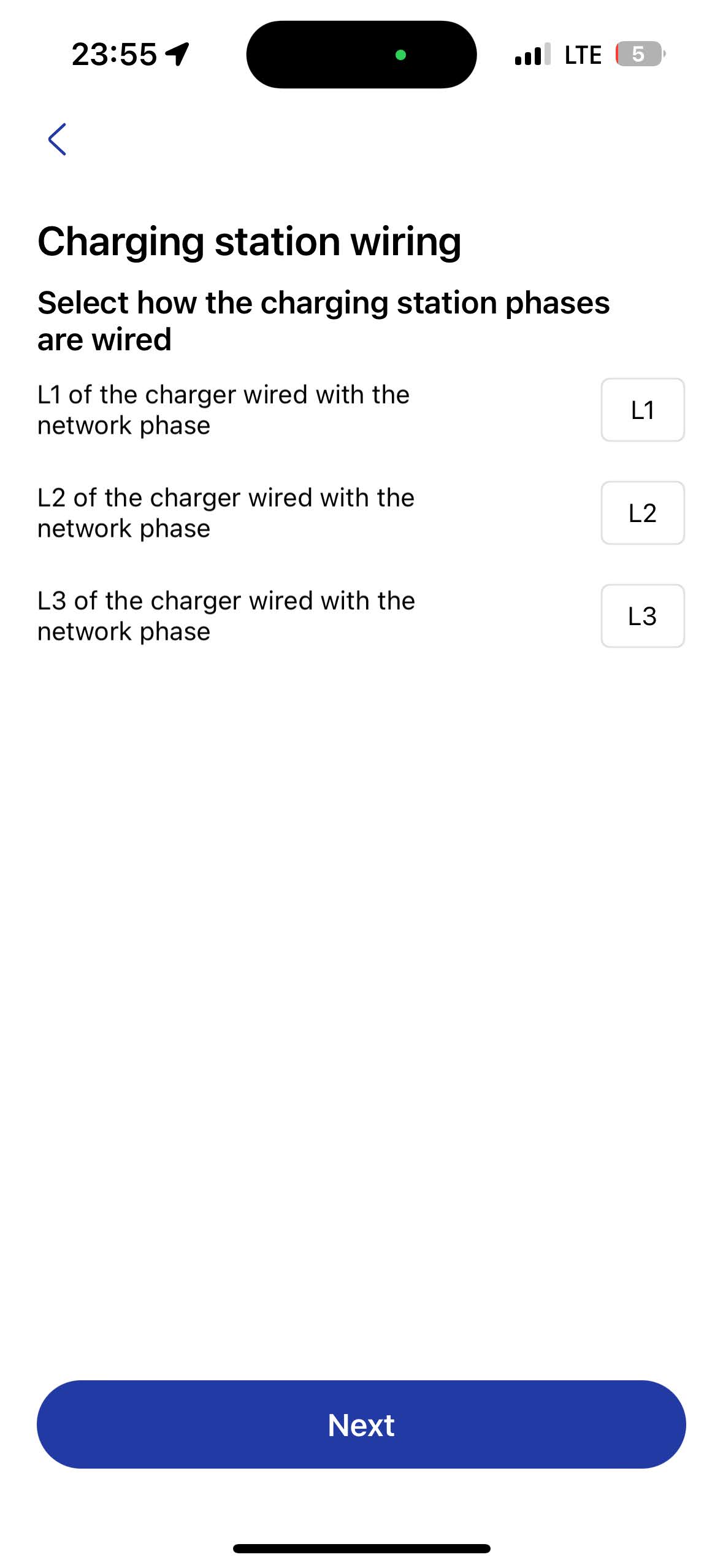

• Elektroinstalace nabíjecí stanice

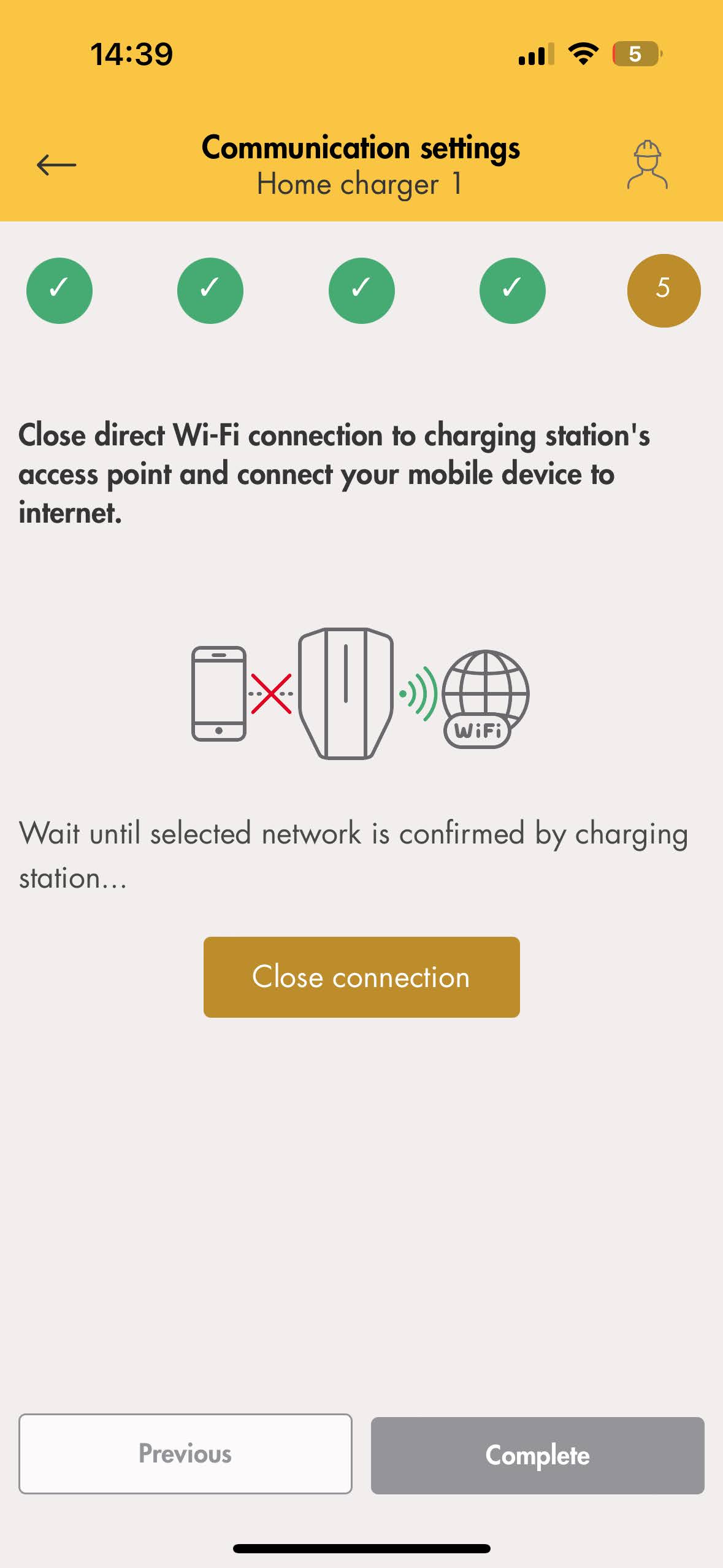

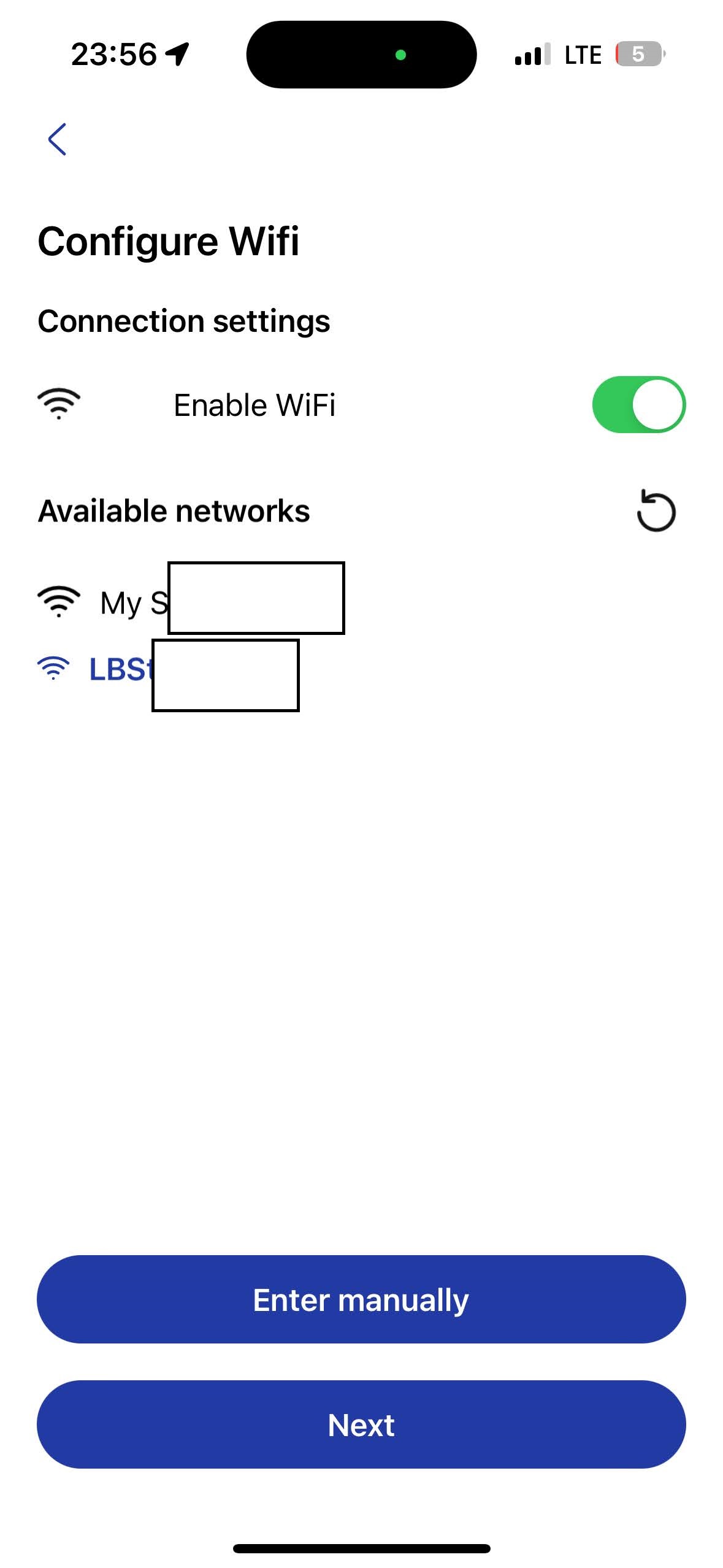

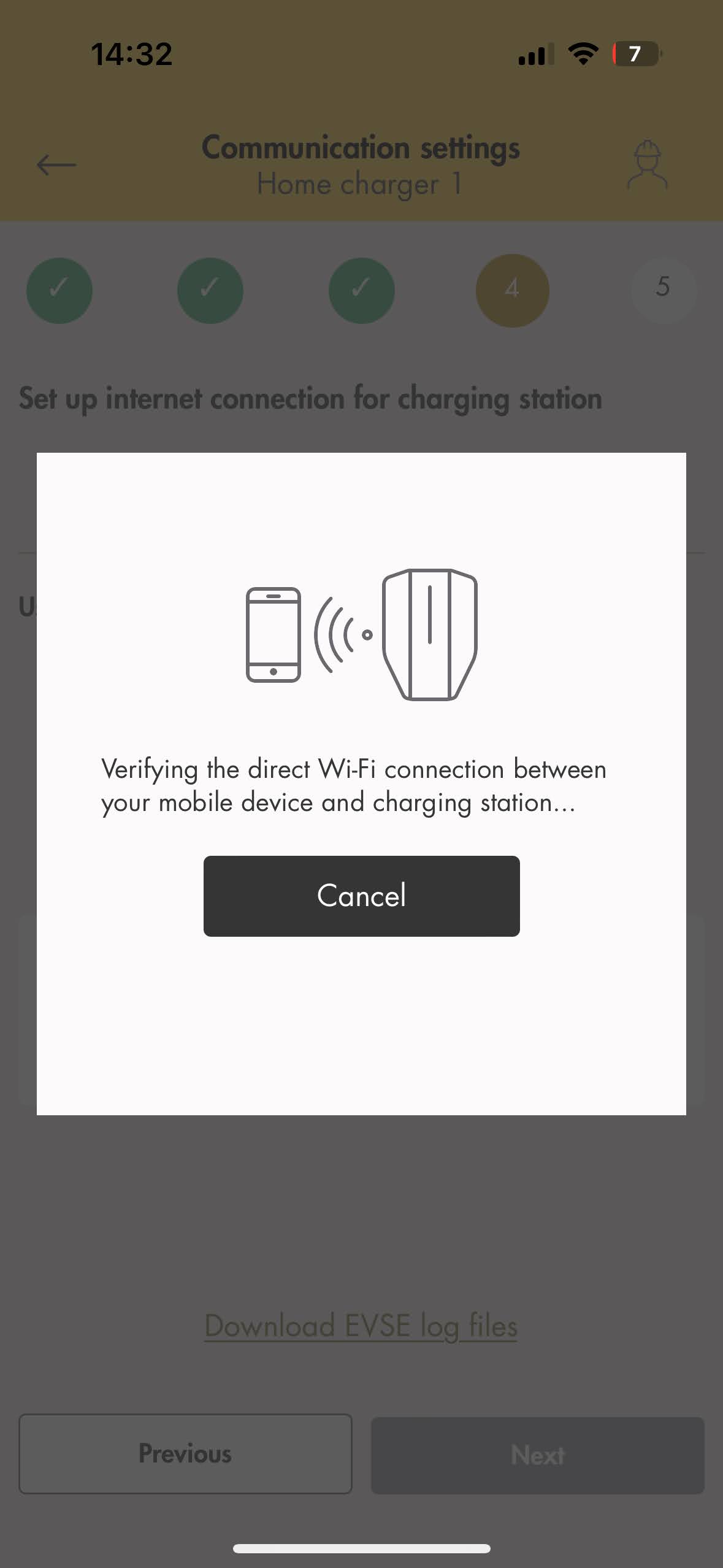

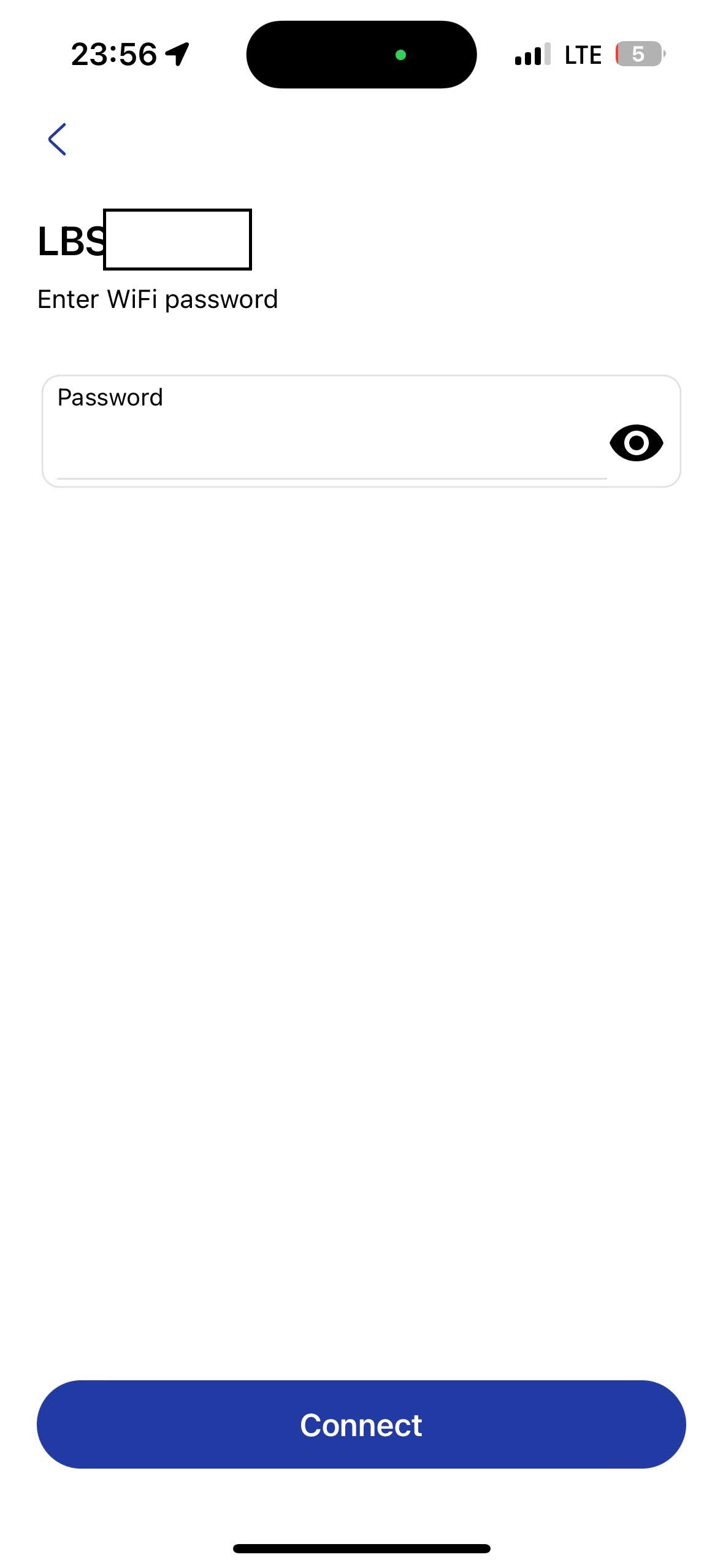

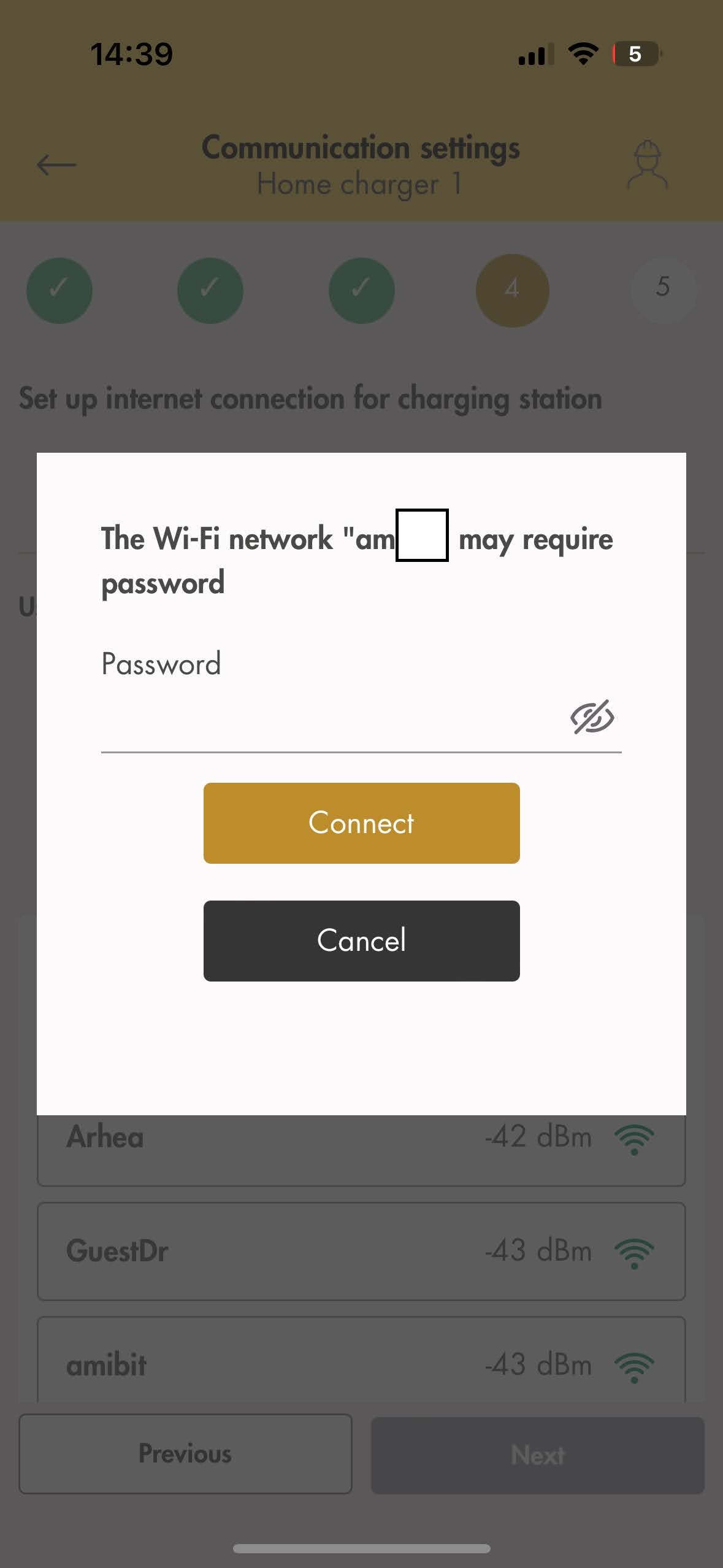

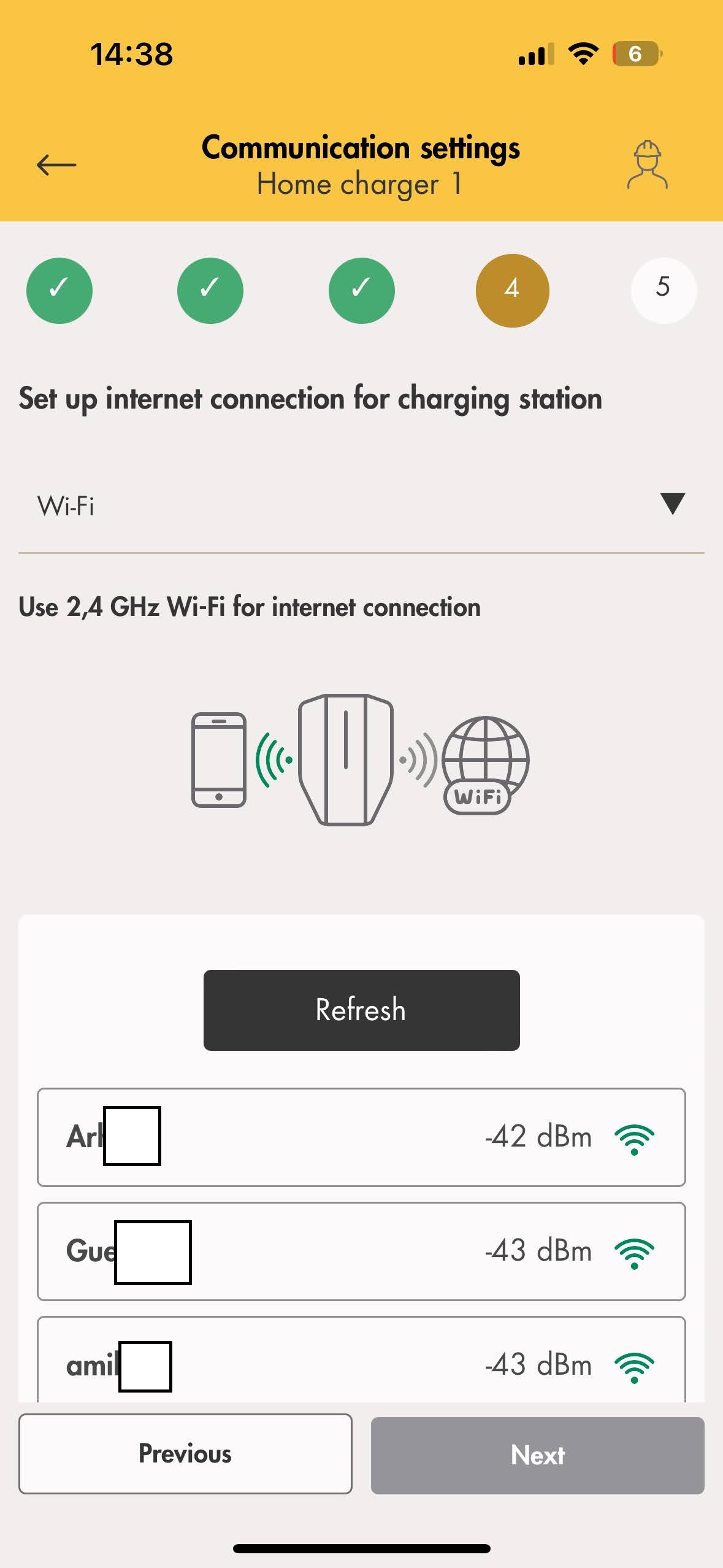

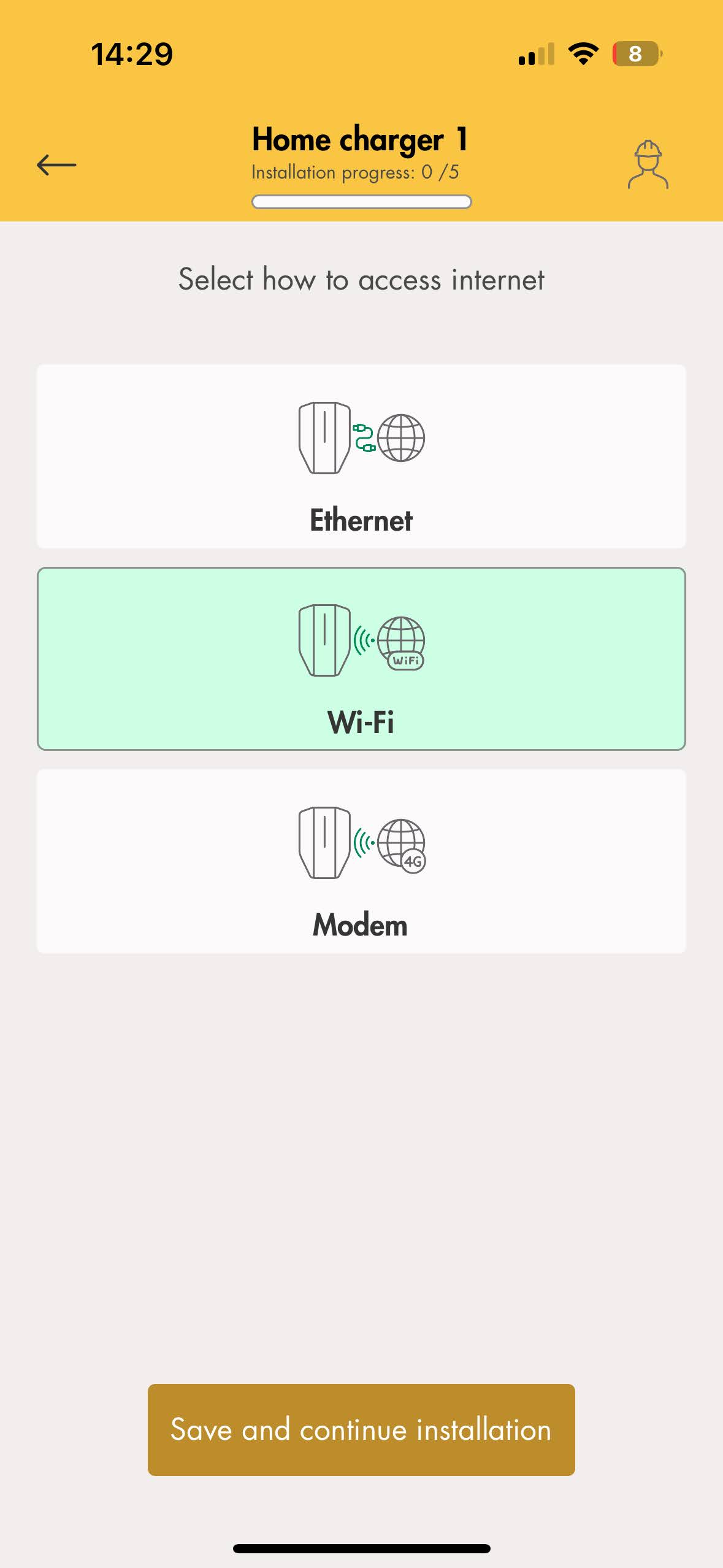

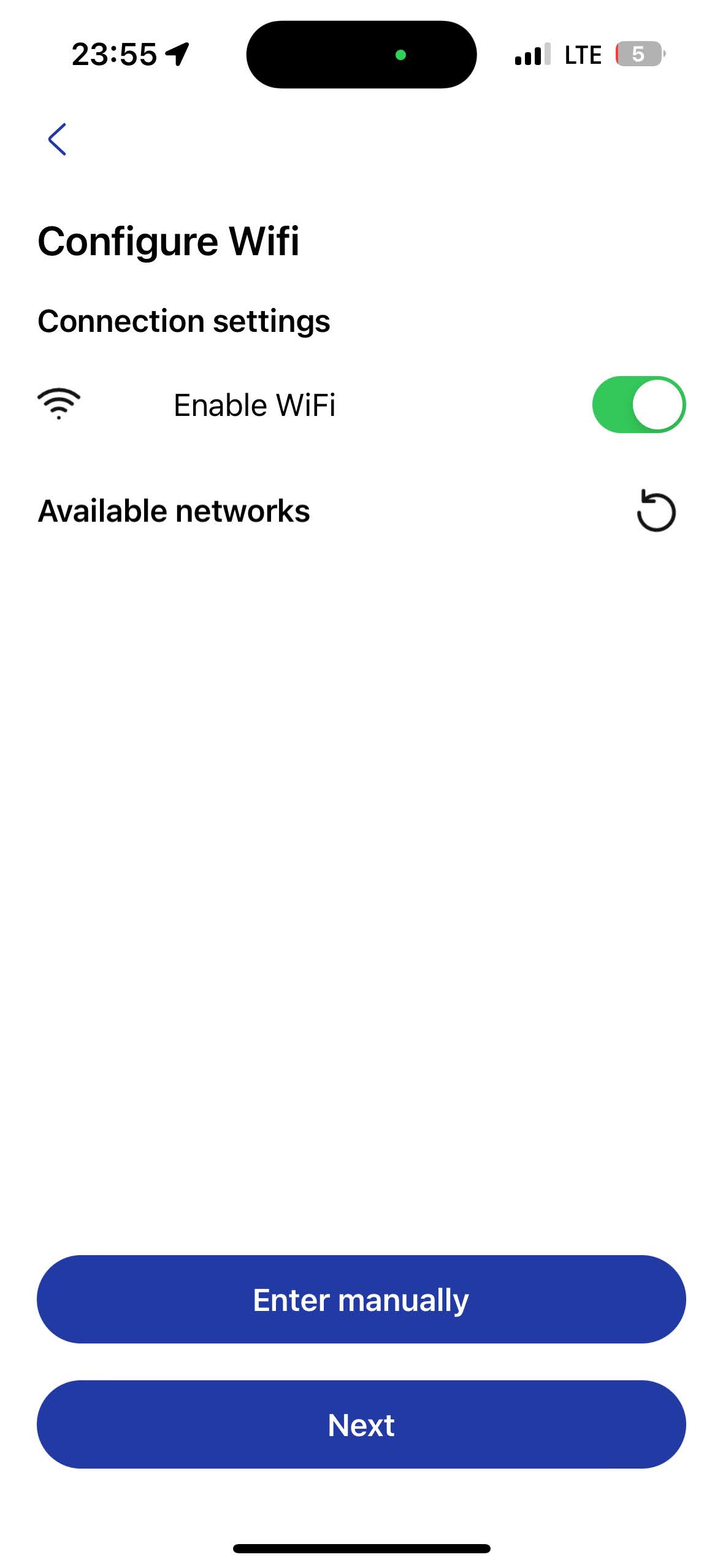

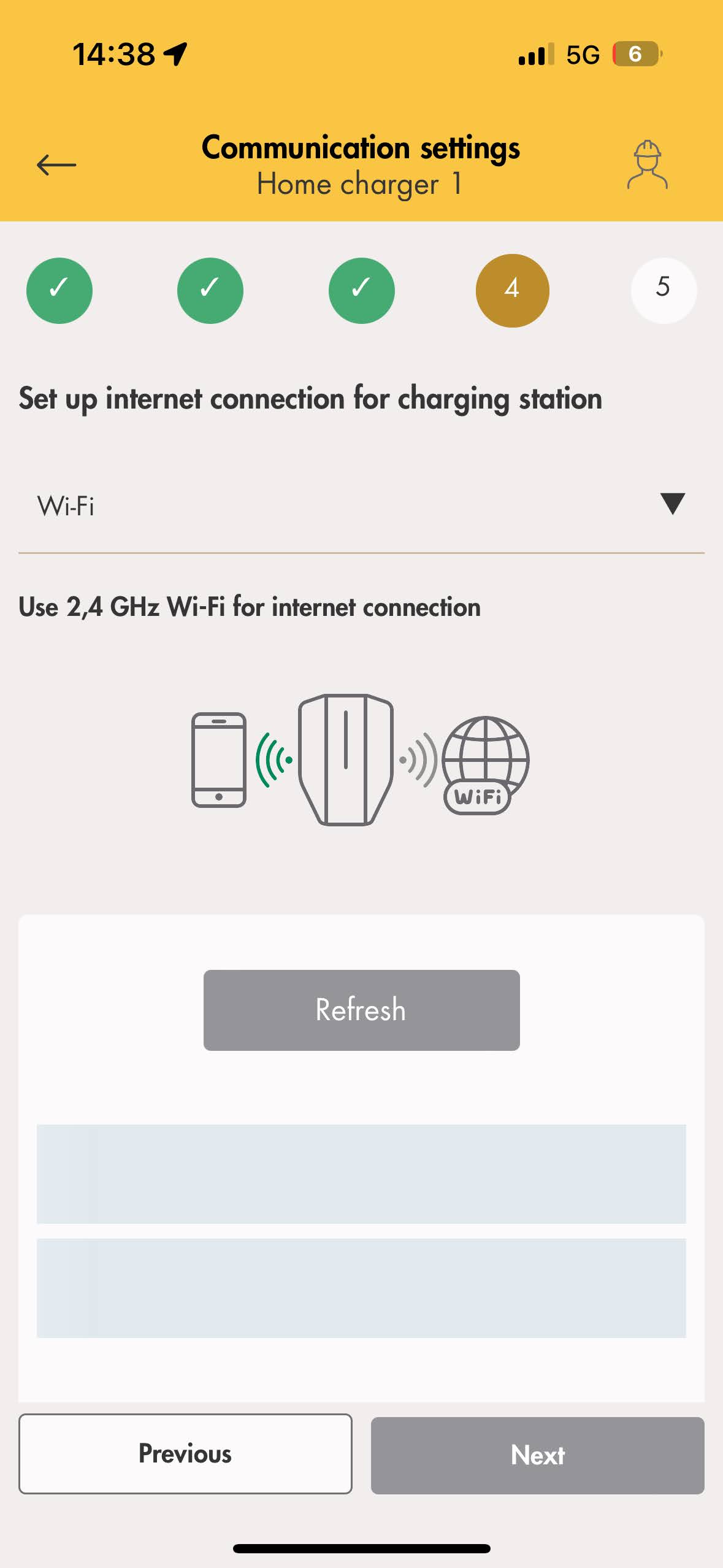

• Nakonfigurujte Wifi (vyberte Wifi a přihlaste se k síti Wifi a připojte se)

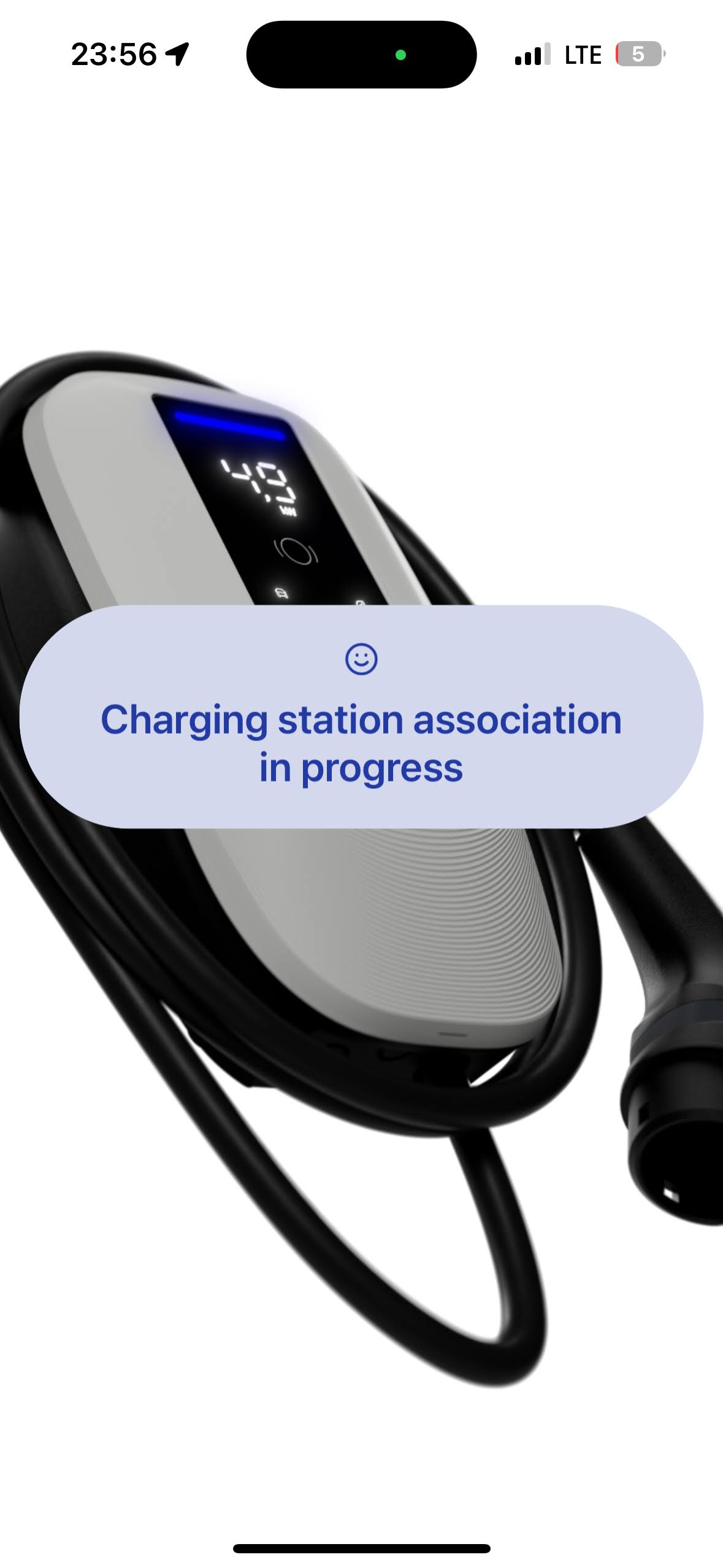

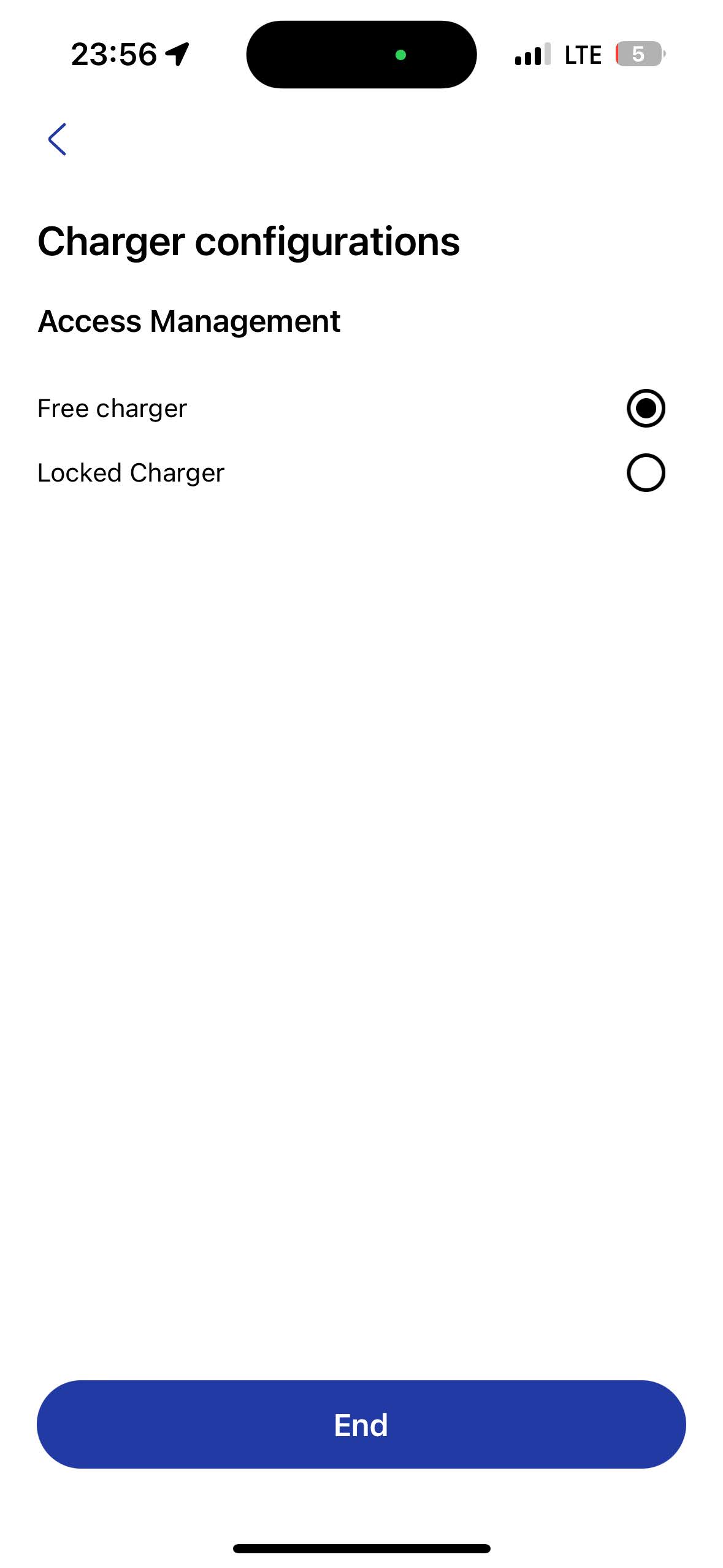

• Konfigurace nabíječky (konečný krok)

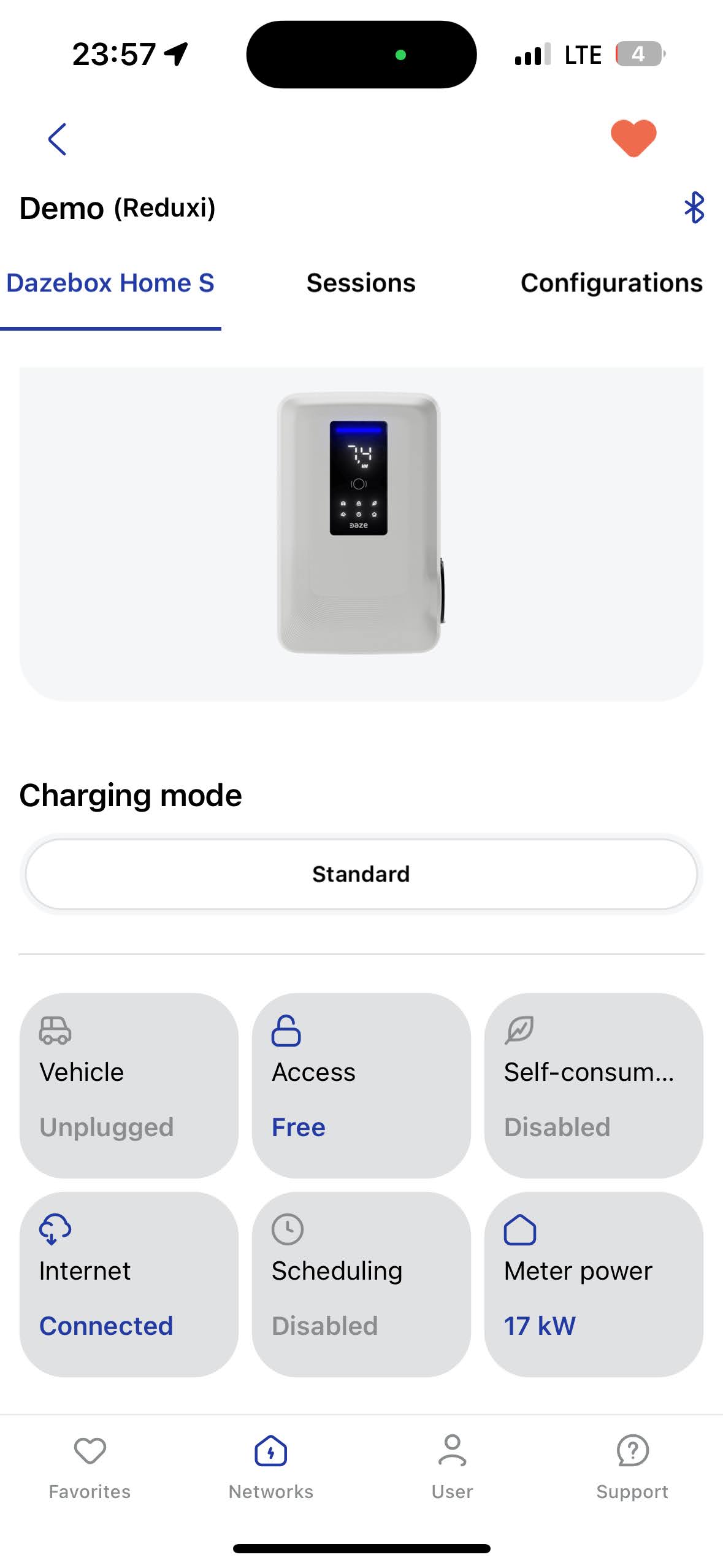

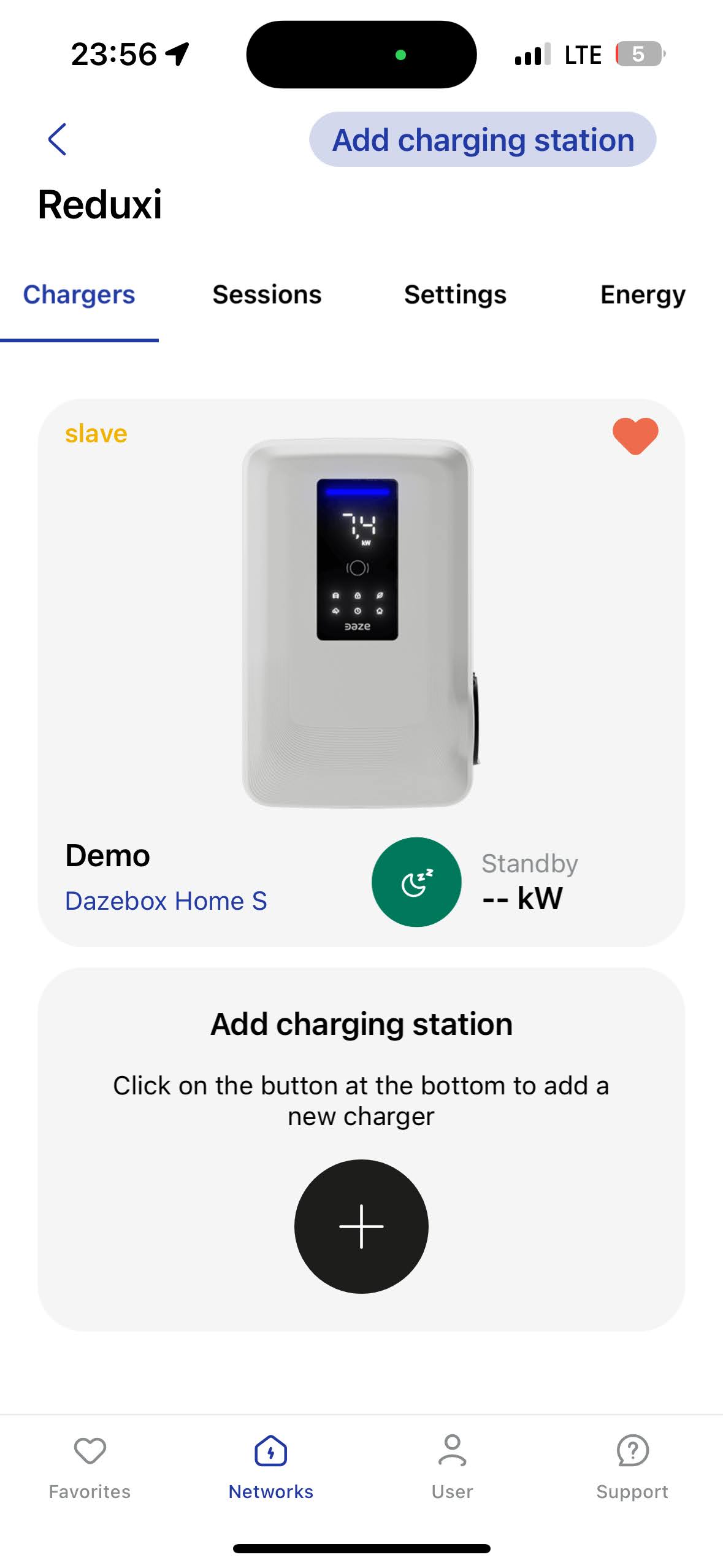

• Nabídka nabíječky (nově přidané zařízení)

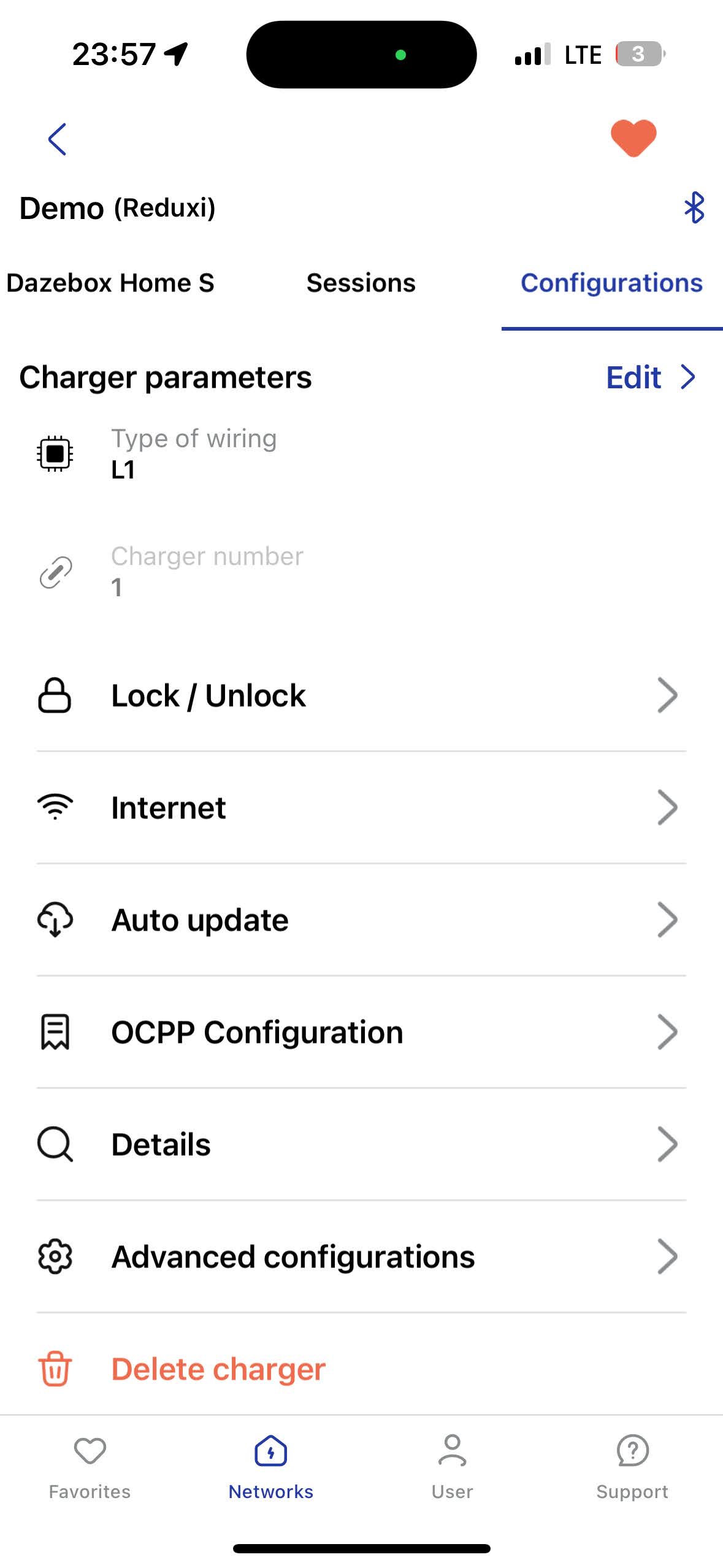

• Parametry nabíječky (další nastavení)

2.2 Získejte IP nabíječky Daze

Aplikace DAZE neposkytuje přímou informaci o IP adrese, takže ji musí získat z místního routeru.

Jednou z možností, jak získat adresu IP pro router a nabíječku DAZE, je skener Advanced IP.

Jakmile je získána IP adresa nabíječky DAZE, je nutné přidělit statickou IP na straně routeru, aby se předešlo případným budoucím nesrovnalostem.

3. Modbus TCP/IP komunikace mezi nabíječkou DAZE a ovladačem Reduxi

3.1 Přidat zařízení (DAZE nabíječka)

Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko 'Přidat zařízení'.

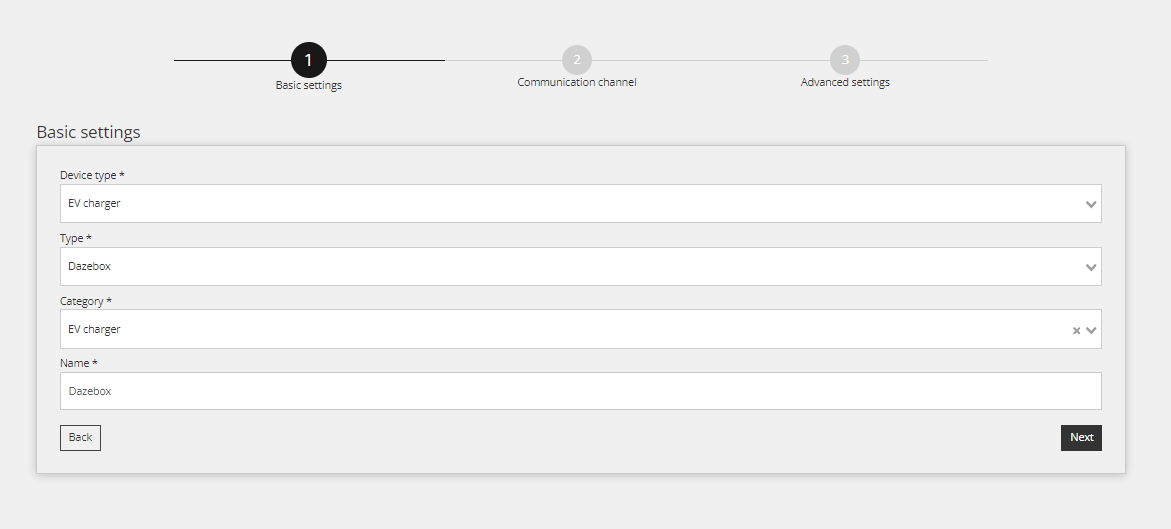

3.2 Vyberte zařízení, které chcete přidat

V prvním kroku vyberte základní nastavení:

• Vyberte typ zařízení: nabíječka EV,
• Vyberte typ: Dazebox,
• a definovat název.

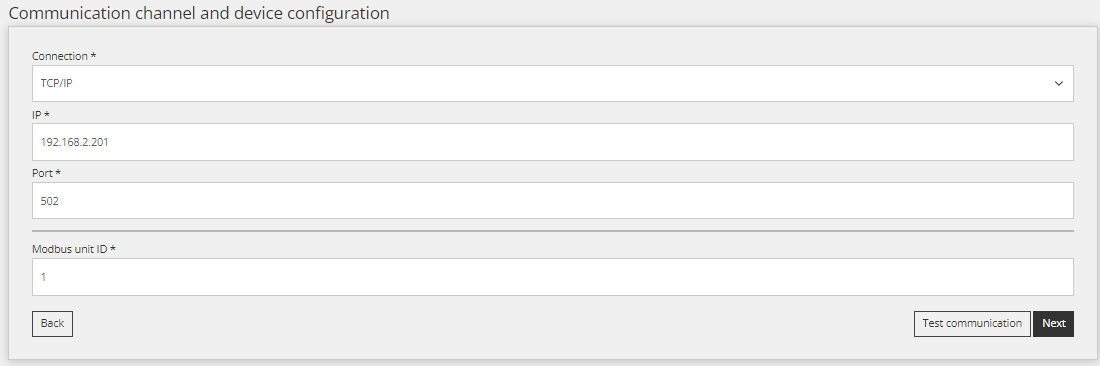

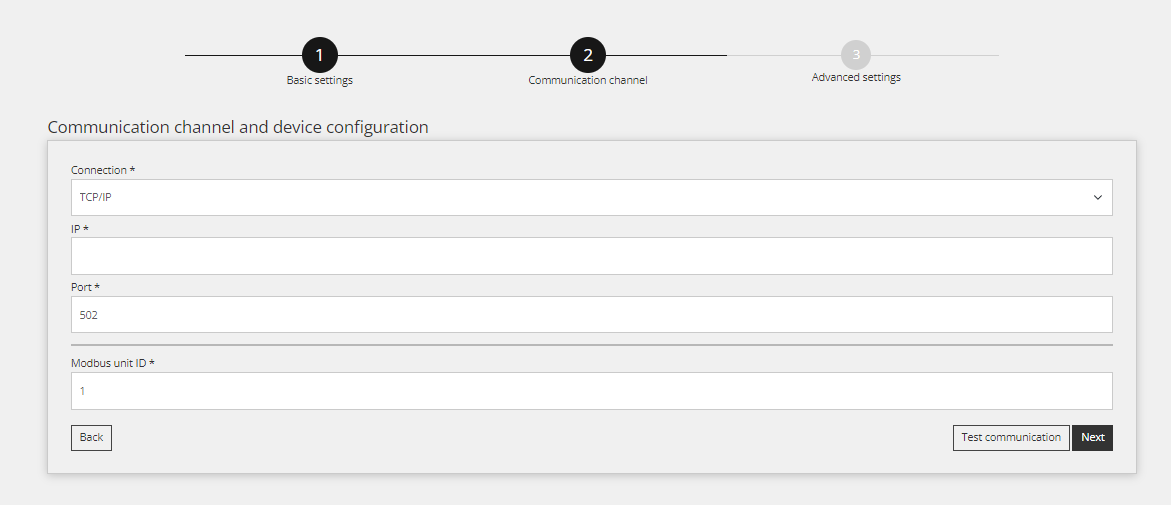

3.3 Konfigurace zařízení pro Modbus TCP/IP

Druhý krok se používá pro komunikační kanál, aby správně fungovala komunikace Modbus TCP/IP. Nejprve vyplňte získanou IP z bodu 2.2 a definujte Modbus ID, které je standardně nastaveno na 1.

3.4 Test komunikace

Aby bylo zajištěno, že je navázána komunikace Modbus TCP/IP, je možné provést test komunikace pomocí tlačítka „Test communication button“, které se nachází vpravo dole za všemi poli komunikačních kanálů.

Existují tři různé případy komunikační odezvy.

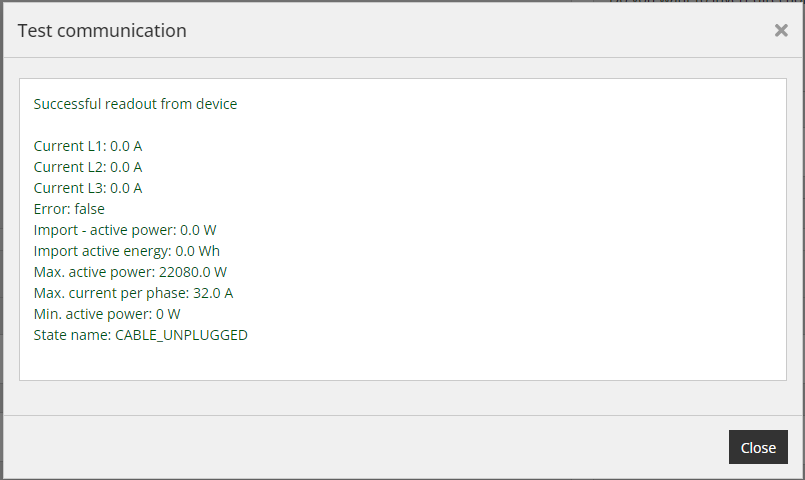

Případ 1: Komunikace funguje správně, přečtěte si:

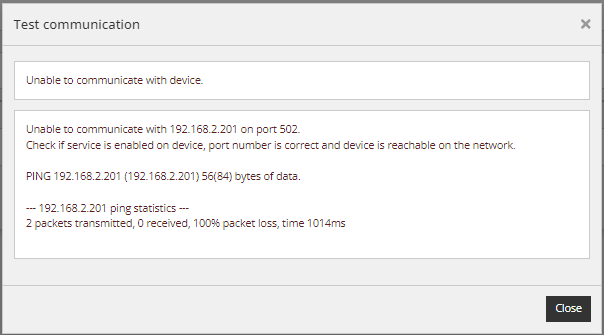

Případ 2: Nelze komunikovat se zařízením na IP = 192.168.2.201, IP zařízení je jiné:

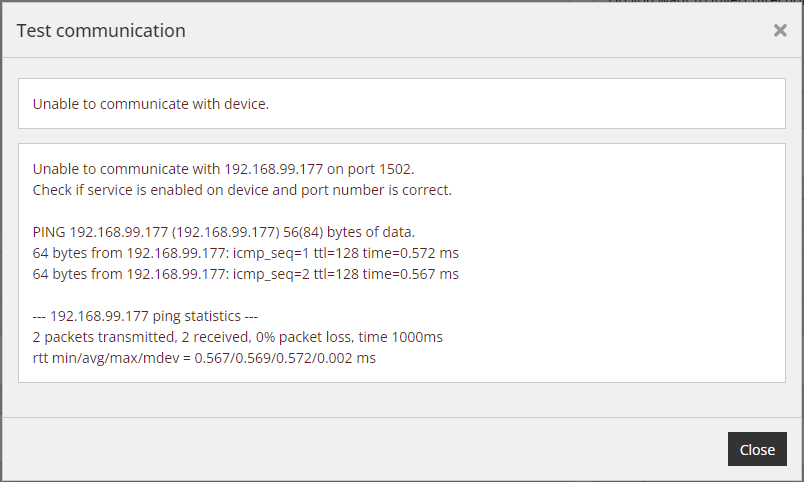

Případ 3: Zvolený port není správný, zkontrolujte port pro Modbus TCP/IP:

3.5 Výchozí parametry

Vyplňte pokročilá nastavení a zvolte parametry zobrazené na obrázku níže. Nastavení se může lišit v závislosti na potřebách umístění. Jakmile budete hotovi, klikněte na obrazovce na tlačítko 'Hotovo'.

3.6 Údaje ze zařízení

Účelem tohoto bodu je ukázat, jak kontrolovat hodnoty ze zařízení. To se provádí pod 'Zařízení/Poslední měření'.

Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej sledovat prostřednictvím cloudové aplikace Reduxi.
