Víceúrovňové provádění DLM
Strategie Reduxi umožňují provádění DLM na každé úrovni instalace, čímž zajišťují ochranu a flexibilitu a přispívají k výraznému snížení nákladů.
1 Úvod
S rostoucí potřebou víceúrovňového DLM (dynamického řízení zátěže) umožňuje systém Reduxi v rámci strategií zajistit omezení na každé úrovni instalace, tedy chránit elektrické prvky každého přívodu před poškozením.
2 Víceúrovňová ochrana DLM
Dosažení víceúrovňové ochrany závisí zcela na konkrétní instalaci v dané lokalitě. Pro každou novou úroveň přívodu nebo přívodů je nutné definovat strategii na míru, aby byly splněny všechny bezpečnostní podmínky pro správné řízení.
2.1 Příklad víceúrovňového DLM v systému Reduxi
Budou uvedeny dva příklady, které se v praxi používají nejčastěji.
2.1.1 Případ s chytrým elektroměrem na hlavním přívodu z distribuční sítě

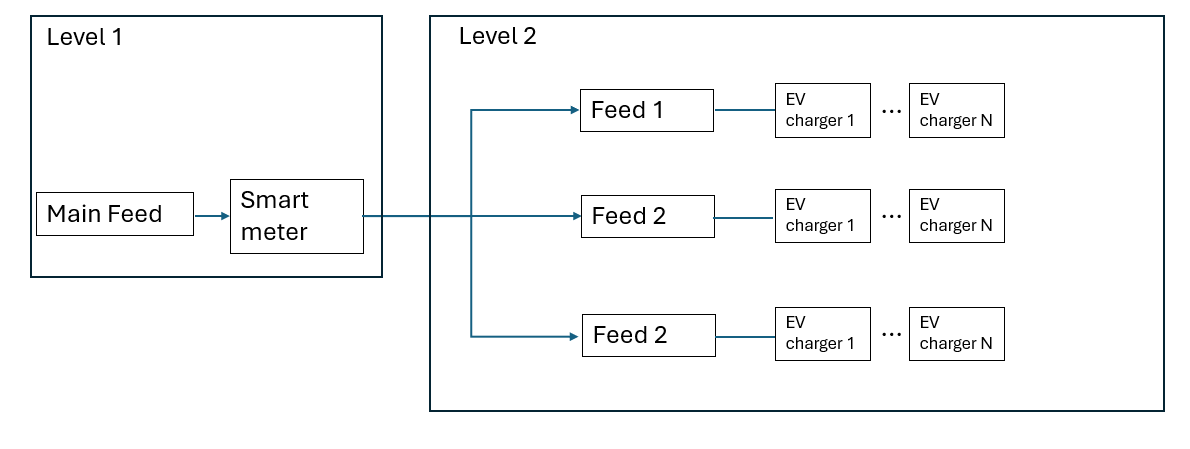

Uvádíme příklad, jehož schéma dvouúrovňové instalace je uvedeno níže:
Textový popis tohoto obrázku
Schéma na bílém pozadí se dvěma velkými rámečky s obrysem. Levý rámeček s popiskem Level 1 obsahuje rámeček Main Feed se šipkou k rámečku Smart meter. Pravý rámeček s popiskem Level 2 obsahuje tři řádky. Čára od Smart meter vede doprava ke svislé čáře, která se šipkami větví ke třem rámečkům: Feed 1, Feed 2, Feed 2 (třetí rámeček je vytištěn jako Feed 2). Každý rámeček přívodu je čárou spojen s rámečkem EV charger 1, poté tři tečky a rámeček EV charger N.
V tomto příkladu se měření z chytrého elektroměru provádí na hlavním přívodu, přičemž jediný chytrý elektroměr zjišťuje a měří spotřebu celé budovy. U sekundárních přívodů na druhé úrovni se měření získávají (vypočítávají) přímo z jednotlivých nabíječek elektromobilů, přičemž součet výkonu každé nabíječky funguje jako "virtuální" chytrý elektroměr pro daný přívod. Upozornění (důležité!), tento postup platí pouze tehdy, je-li přívod připojen výhradně k nabíječkám elektromobilů. Jinak budou měření nepřesná.
Jak nastavit strategie pro tento příklad:
- Nejprve je třeba nastavit obecnou strategii, která zahrnuje chytrý elektroměr a všechny nabíječky:
V Reduxi Configurator definujte v rámci Strategie pro Reduxi Controller řízená zařízení (nabíječky elektromobilů) a měřicí zařízení (chytrý elektroměr):

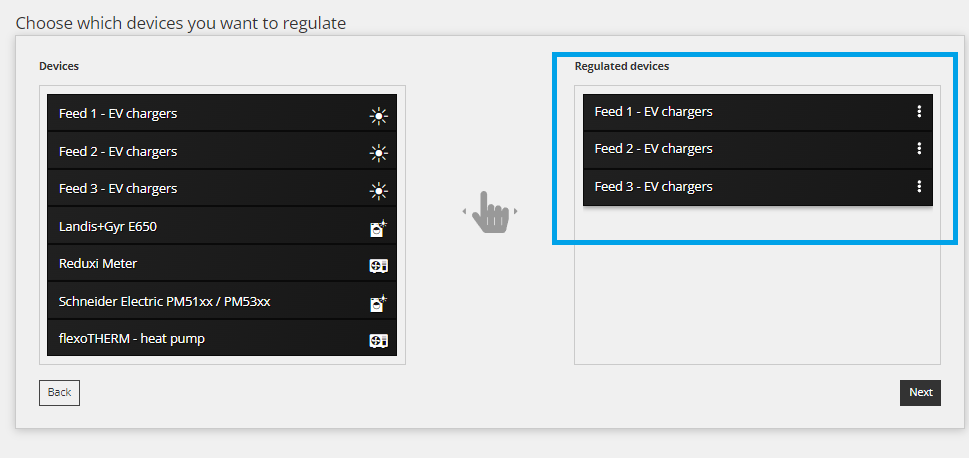

Řízené zařízení (všechny nabíječky elektromobilů):
Textový popis tohoto obrázku
Snímek obrazovky kroku průvodce v Reduxi Configurator (světlý motiv). Nadpis: Choose which devices you want to regulate. Levý seznam s nadpisem Devices s řádky: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony slunce), Landis+Gyr E650 (ikona elektroměru s plusem), Reduxi Meter (ikona zařízení), Schneider Electric PM51xx / PM53xx (ikona elektroměru s plusem), flexoTHERM - heat pump (ikona zařízení). Uprostřed šedá ikona ruky se šipkami doleva a doprava. Pravý seznam s nadpisem Regulated devices, označený modrým obdélníkovým rámečkem, obsahuje tři řádky, každý s ikonou nabídky se třemi tečkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Tlačítka: Back vlevo dole, Next vpravo dole.

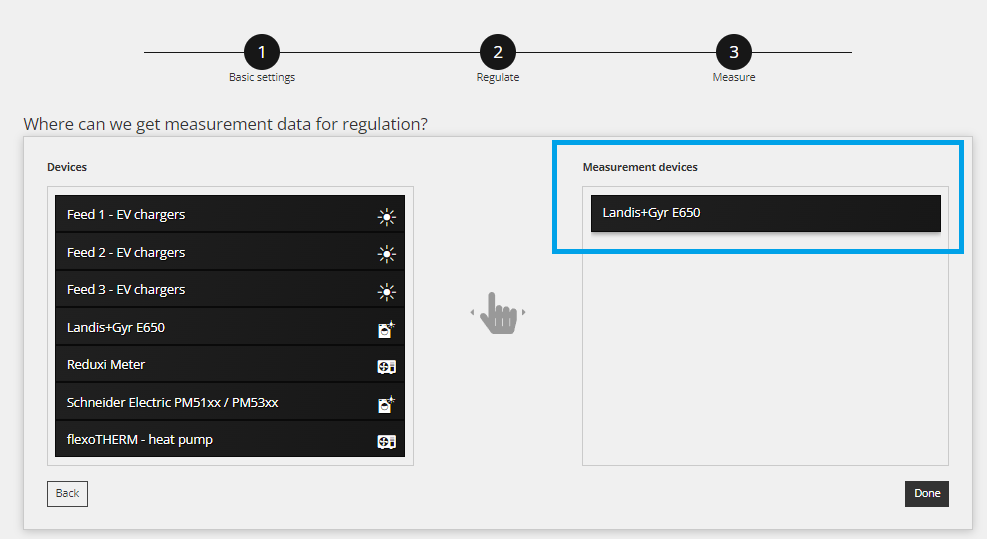

Měřicí zařízení (chytrý elektroměr):
Textový popis tohoto obrázku
Snímek obrazovky kroku průvodce v Reduxi Configurator (světlý motiv), krok 3 Measure. Lišta kroků se třemi černými očíslovanými kruhy: 1 Basic settings, 2 Regulate, 3 Measure. Otázka: Where can we get measurement data for regulation? Levý seznam s nadpisem Devices s řádky: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony slunce), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Uprostřed šedá ikona ruky se šipkami doleva a doprava. Pravý seznam s nadpisem Measurement devices, označený modrým obdélníkovým rámečkem, obsahuje jeden řádek: Landis+Gyr E650. Tlačítka: Back vlevo dole, Done vpravo dole.

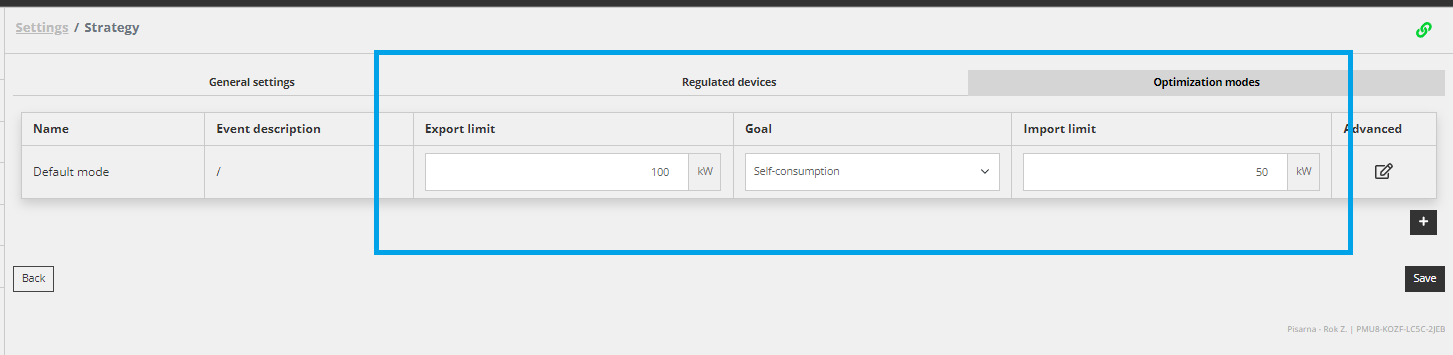

Nastavte limit dodávky/odběru pro obecnou strategii:
Textový popis tohoto obrázku
Snímek obrazovky stránky Reduxi Settings / Strategy s vybranou záložkou "Optimization modes" (na obrázku je napsáno "Optimzation modes"). Záložky: General settings, Regulated devices, Optimzation modes (vybraná, šedé pozadí). Sloupce tabulky: Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden řádek: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (rozbalovací nabídka); Import limit: 50 kW; Advanced: ikona úprav. Vpravo nahoře je zelená ikona odkazu a pod tabulkou černé tlačítko plus. Modrý obdélník zvýrazňuje oblast nad sloupci Export limit, Goal a Import limit. Tlačítka: Back (vlevo), Save (vpravo). Text v zápatí vpravo dole: Pisarna - (název vynechán) | PMU8-KOZF-LC5C-2JEB.
Definicí strategie je obecný případ pokryt a Reduxi Controller vypočítá požadovanou hodnotu pro jednotlivé elektromobily při dodržení omezení hlavní přípojky k síti.
- Poté je třeba nastavit specifickou strategii pro jednotlivý přívod:
V Reduxi Configurator definujte v rámci Strategie pro Reduxi Controller řízené zařízení (nabíječky elektromobilů prvního přívodu) a měřicí zařízení (nabíječky elektromobilů na prvním přívodu):

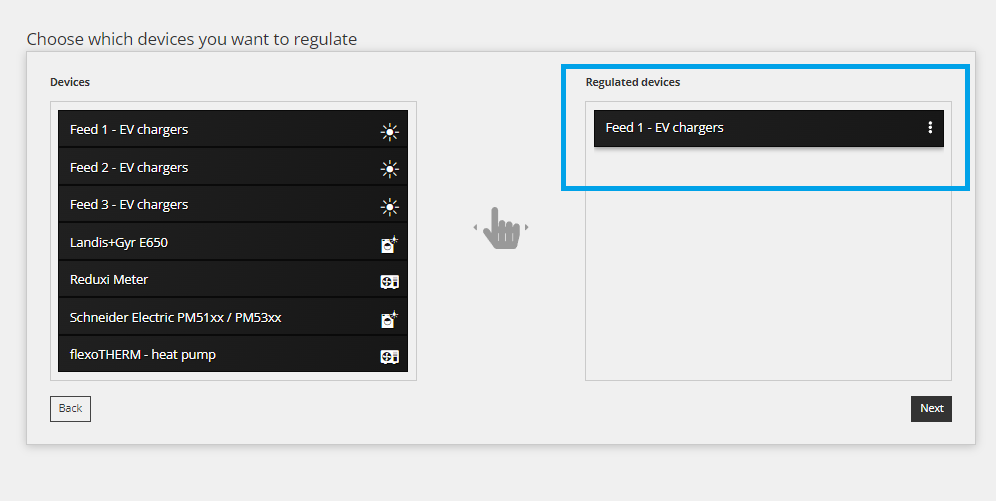

Řízené zařízení (nabíječky elektromobilů pro přívod 1):
Textový popis tohoto obrázku
Snímek obrazovky kroku průvodce strategií Reduxi pro výběr regulovaných zařízení. Nadpis: "Choose which devices you want to regulate". Levý panel "Devices" uvádí: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (každý s ikonou podobnou slunci), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (každý s ikonou typu elektroměr). Mezi panely je šedá ikona ruky s malými šipkami. Pravý panel "Regulated devices" obsahuje jednu položku: Feed 1 - EV chargers s ikonou nabídky se třemi tečkami. Modrý obdélník zvýrazňuje nadpis "Regulated devices" a tuto položku. Tlačítka: Back (vlevo dole), Next (vpravo dole).

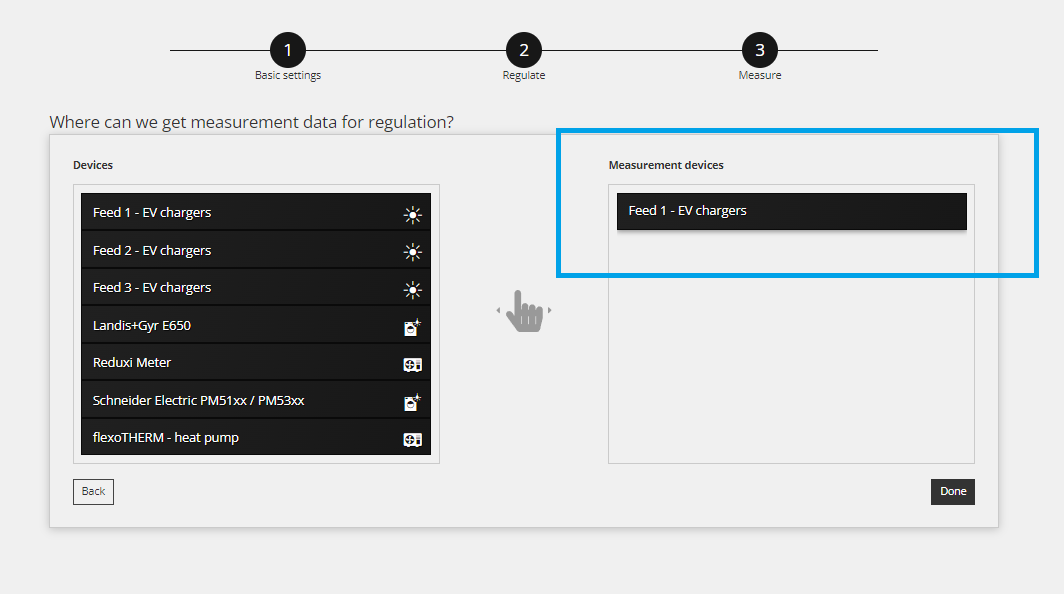

Měřicí zařízení (nabíječky elektromobilů pro přívod 1):
Textový popis tohoto obrázku
Snímek obrazovky kroku 3 ze 3 průvodce strategií Reduxi. Ukazatel postupu s kruhy: 1 Basic settings, 2 Regulate, 3 Measure (3 je aktuální krok). Nadpis: "Where can we get measurement data for regulation?". Levý panel "Devices" uvádí: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony podobné slunci), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Mezi panely je šedá ikona ruky s malými šipkami. Pravý panel "Measurement devices" obsahuje jednu položku: Feed 1 - EV chargers. Modrý obdélník zvýrazňuje nadpis "Measurement devices" a tuto položku. Tlačítka: Back (vlevo dole), Done (vpravo dole).

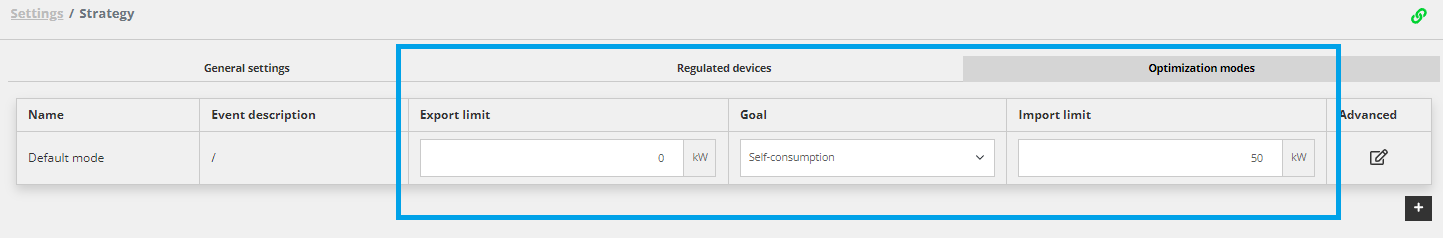

Podle potřeby nastavte limit dodávky/odběru pro strategii konkrétního přívodu:
Textový popis tohoto obrázku
Snímek obrazovky stránky Strategy v Reduxi Configurator (světlý motiv). Drobečková navigace: Settings / Strategy. Vpravo nahoře zelená ikona odkazu. Tři záložky: General settings, Regulated devices (vybraná), Optimization modes (šedá). Tabulka se sloupci Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden řádek: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (rozbalovací nabídka); Import limit: 50 kW; Advanced: ikona úprav. Černé tlačítko se znaménkem plus je pod tabulkou vpravo. Modrý obdélníkový rámeček obklopuje sloupce Export limit, Goal a Import limit spolu s oblastí záhlaví záložek nad nimi.
Stejný postup je třeba použít pro přívody 2 a 3, což vede k celkem čtyřem definovaným strategiím. Systém Reduxi pak bude mít všechny potřebné informace k bezpečnému provádění DLM. Upozorňujeme, že pro každou nabíječku elektromobilů vypočítá Reduxi Controller v reálném čase dvě požadované hodnoty odvozené z jednotlivé strategie, která příslušnou nabíječku zahrnuje. Reduxi Controller vždy použije nižší požadovanou hodnotu, čímž zajistí maximální ochranu.
2.1.2 Případ s chytrými elektroměry na nižších úrovních

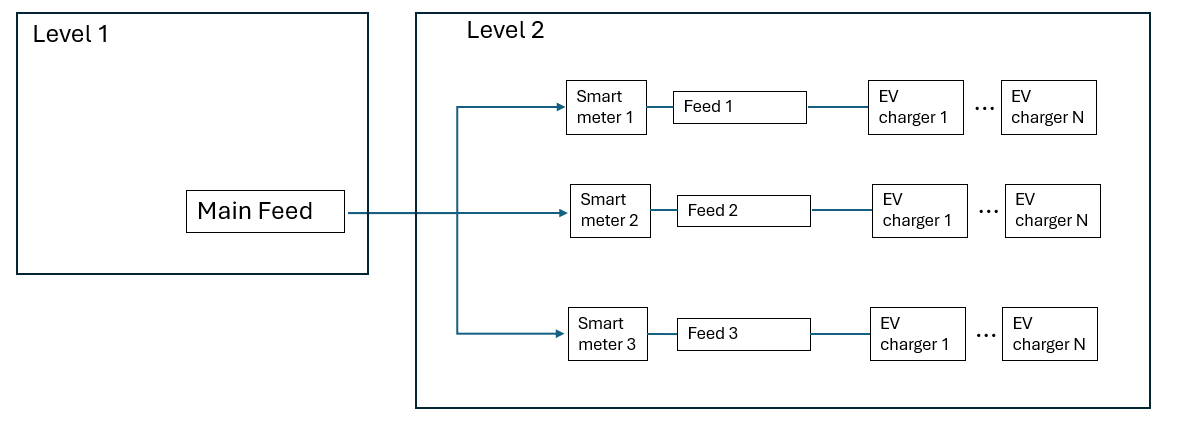

Uvádíme příklad, jehož schéma dvouúrovňové instalace je uvedeno níže:
Textový popis tohoto obrázku
Schéma na bílém pozadí se dvěma velkými rámečky s obrysem. Levý rámeček s popiskem Level 1 obsahuje jeden rámeček Main Feed. Čára od Main Feed vede doprava do svislé čáry, která se šipkami větví ke třem rámečkům v pravém rámečku s popiskem Level 2: Smart meter 1, Smart meter 2, Smart meter 3. Každý rámeček chytrého elektroměru je čárou spojen s rámečkem Feed 1, Feed 2 nebo Feed 3. Každý rámeček přívodu je čárou spojen s rámečkem EV charger 1, poté tři tečky a rámeček EV charger N.
V tomto příkladu se měření z chytrých elektroměrů provádí na přívodech nižší úrovně, přičemž tři chytré elektroměry zjišťují a měří spotřebu jednotlivých přívodů. Aby se získala (vypočítala) měření hlavního přívodu, sečtou se spotřeby nižších přívodů, které tak fungují jako "virtuální" chytrý elektroměr v místě připojení k síti.
Jak nastavit strategie pro tento příklad:
- Nejprve je třeba nastavit obecnou strategii, která zahrnuje "virtuální" chytrý elektroměr jako součet tří chytrých elektroměrů nižší úrovně a všechny nabíječky elektromobilů.
V Reduxi Configurator definujte v rámci Strategie pro Reduxi Controller řízená zařízení (všechny nabíječky elektromobilů) a měřicí zařízení ("virtuální" chytrý elektroměr):
Řízené zařízení (všechny nabíječky elektromobilů):
Textový popis tohoto obrázku
Snímek obrazovky kroku průvodce v Reduxi Configurator (světlý motiv). Nadpis: Choose which devices you want to regulate. Levý seznam s nadpisem Devices s řádky: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony slunce), Landis+Gyr E650 (ikona elektroměru s plusem), Reduxi Meter (ikona zařízení), Schneider Electric PM51xx / PM53xx (ikona elektroměru s plusem), flexoTHERM - heat pump (ikona zařízení). Uprostřed šedá ikona ruky se šipkami doleva a doprava. Pravý seznam s nadpisem Regulated devices, označený modrým obdélníkovým rámečkem, obsahuje tři řádky, každý s ikonou nabídky se třemi tečkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Tlačítka: Back vlevo dole, Next vpravo dole.

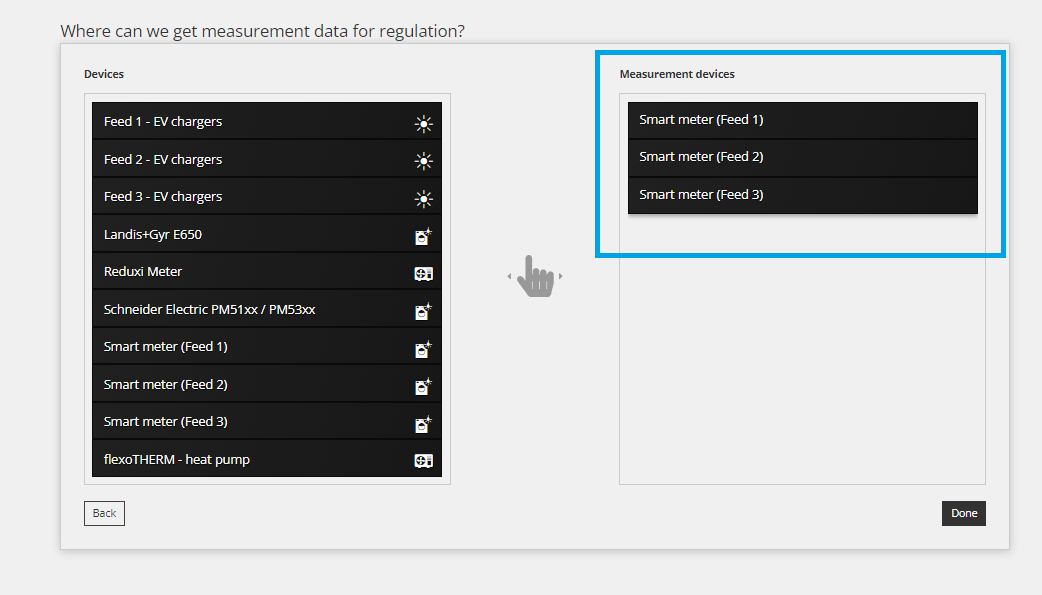

Měřicí zařízení (virtuální chytrý elektroměr):
Textový popis tohoto obrázku
Snímek obrazovky průvodce v Reduxi Configurator (světlý motiv). Otázka: Where can we get measurement data for regulation? Levý seznam s nadpisem Devices s řádky: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony slunce), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3), flexoTHERM - heat pump. Uprostřed šedá ikona ruky se šipkami doleva a doprava. Pravý seznam s nadpisem Measurement devices, označený modrým obdélníkovým rámečkem, obsahuje tři řádky: Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3). Tlačítka: Back vlevo dole, Done vpravo dole.
Nastavte limit dodávky/odběru pro obecnou strategii:
Textový popis tohoto obrázku
Snímek obrazovky stránky Reduxi Settings / Strategy s vybranou záložkou "Optimization modes" (na obrázku je napsáno "Optimzation modes"). Záložky: General settings, Regulated devices, Optimzation modes (vybraná, šedé pozadí). Sloupce tabulky: Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden řádek: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (rozbalovací nabídka); Import limit: 50 kW; Advanced: ikona úprav. Vpravo nahoře je zelená ikona odkazu a pod tabulkou černé tlačítko plus. Modrý obdélník zvýrazňuje oblast nad sloupci Export limit, Goal a Import limit. Tlačítka: Back (vlevo), Save (vpravo). Text v zápatí vpravo dole: Pisarna - (název vynechán) | PMU8-KOZF-LC5C-2JEB.
- Poté je třeba nastavit specifickou strategii pro jednotlivý přívod:
V Reduxi Configurator definujte v rámci Strategie pro Reduxi Controller řízená zařízení (nabíječky elektromobilů prvního přívodu) a měřicí zařízení (nabíječky elektromobilů na prvním přívodu):
Řízené zařízení (chytrý elektroměr přívodu 1):
Textový popis tohoto obrázku
Snímek obrazovky kroku průvodce strategií Reduxi pro výběr regulovaných zařízení. Nadpis: "Choose which devices you want to regulate". Levý panel "Devices" uvádí: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (každý s ikonou podobnou slunci), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (každý s ikonou typu elektroměr). Mezi panely je šedá ikona ruky s malými šipkami. Pravý panel "Regulated devices" obsahuje jednu položku: Feed 1 - EV chargers s ikonou nabídky se třemi tečkami. Modrý obdélník zvýrazňuje nadpis "Regulated devices" a tuto položku. Tlačítka: Back (vlevo dole), Next (vpravo dole).

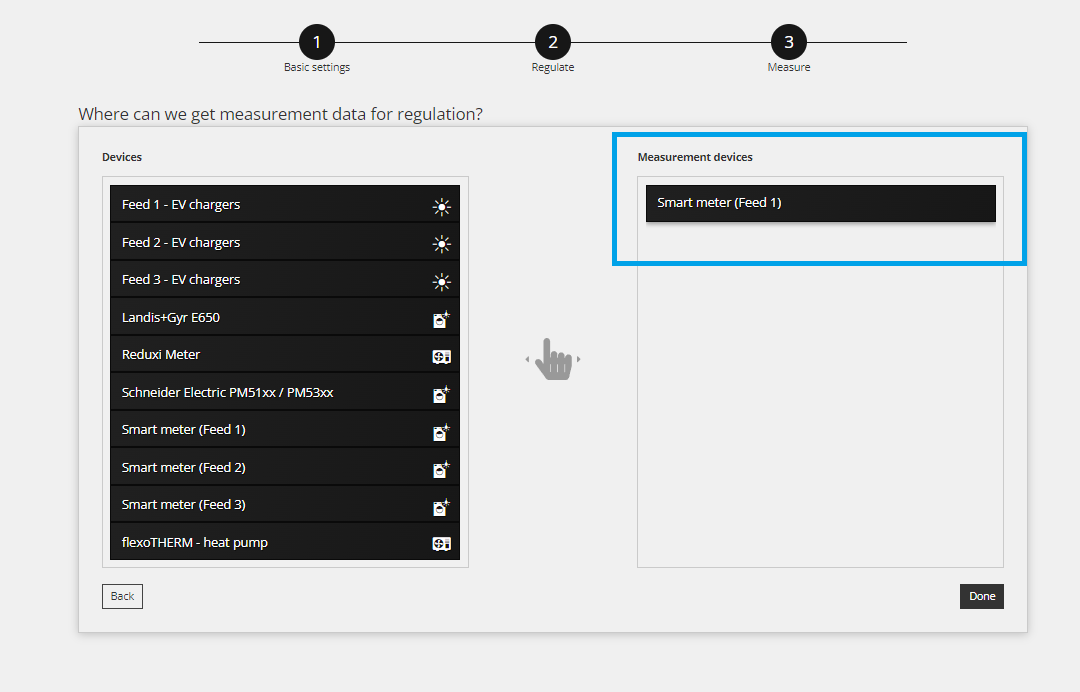

Měřicí zařízení (nabíječky elektromobilů pro přívod 1):
Textový popis tohoto obrázku
Snímek obrazovky průvodce v Reduxi Configurator (světlý motiv), krok 3 Measure. Lišta kroků se třemi černými očíslovanými kruhy: 1 Basic settings, 2 Regulate, 3 Measure. Otázka: Where can we get measurement data for regulation? Levý seznam s nadpisem Devices s řádky: Feed 1 - EV chargers (ikona slunce), Feed 2 - EV chargers (ikona slunce), Feed 3 - EV chargers (ikona slunce), Landis+Gyr E650 (ikona elektroměru s plusem), Reduxi Meter (ikona zařízení), Schneider Electric PM51xx / PM53xx (ikona elektroměru s plusem), Smart meter (Feed 1) (ikona elektroměru s plusem), Smart meter (Feed 2) (ikona elektroměru s plusem), Smart meter (Feed 3) (ikona elektroměru s plusem), flexoTHERM - heat pump (ikona zařízení). Uprostřed šedá ikona ruky se šipkami doleva a doprava. Pravý seznam s nadpisem Measurement devices, označený modrým obdélníkovým rámečkem, obsahuje jeden řádek: Smart meter (Feed 1). Tlačítka: Back vlevo dole, Done vpravo dole.
Podle potřeby nastavte limit dodávky/odběru pro strategii konkrétního přívodu:
Textový popis tohoto obrázku
Snímek obrazovky stránky Strategy v Reduxi Configurator (světlý motiv). Drobečková navigace: Settings / Strategy. Vpravo nahoře zelená ikona odkazu. Tři záložky: General settings, Regulated devices (vybraná), Optimization modes (šedá). Tabulka se sloupci Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden řádek: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (rozbalovací nabídka); Import limit: 50 kW; Advanced: ikona úprav. Černé tlačítko se znaménkem plus je pod tabulkou vpravo. Modrý obdélníkový rámeček obklopuje sloupce Export limit, Goal a Import limit spolu s oblastí záhlaví záložek nad nimi.
Stejný postup je třeba použít pro přívody 2 a 3, což vede k celkem čtyřem definovaným strategiím. Systém Reduxi pak bude mít všechny potřebné informace k bezpečnému provádění DLM. Upozorňujeme, že pro každou nabíječku elektromobilů vypočítá Reduxi Controller v reálném čase dvě požadované hodnoty odvozené z jednotlivé strategie, která příslušnou nabíječku zahrnuje. Reduxi Controller vždy použije nižší požadovanou hodnotu, čímž zajistí maximální ochranu.
Další informace najdete na odkazu Reduxi Configurator.
Pro vizualizaci dat získaných ze zařízení se používá cloudová aplikace: Reduxi Cloud.
