Kontakty SG regulují tepelné čerpadlo Mitsubishi Ecodan prostřednictvím brány Reduxi Gateway pomocí výstupních signálů relé. Využitím flexibilních tepelných čerpadel můžeme snížit náklady na elektřinu o 30 %.

1. Komponenty pro vytvoření spojení mezi řídicí jednotkou Reduxi a tepelným čerpadlem Mitsubishi Ecodan.

K vytvoření spojení mezi řídicí jednotkou Reduxi a tepelným čerpadlem Mitsubishi Ecodan potřebuje uživatel:

1. Řídicí jednotka Reduxi
2. Zařízení Reduxi Gateway s 3x (30:1A) proudovými senzory (CT)

Aby bylo možné uvést do provozu provozní režimy tepelného čerpadla, musí být k řídicí jednotce Reduxi nejprve přidáno (připojeno) zařízení Reduxi Gateway. Připojení lze navázat bezdrátově (WLAN) nebo drátově pomocí kabelu UTP (LAN). Více informací o připojení najdete na adrese připojení brány k řídicí jednotce. Zařízení Reduxi Gateway obsahuje také 3x(30:1A) proudové senzory (transformátor), které slouží k měření elektrického proudu (tj. výkonu) pro každou fázi tepelného čerpadla. Kromě toho se dva reléové výstupy používají pro generování signálů na kontakty SG-ready, které ovlivňují provozní režimy tepelného čerpadla.

2. Připojení zařízení Reduxi Gateway k místní internetové síti

Níže je zobrazen symbolický obrázek celého připojení od řídicí jednotky Reduxi k tepelnému čerpadlu:

Další informace o připojení zařízení Reduxi Gateway naleznete na tomto odkazu: Jak nakonfigurovat zařízení Reduxi Gatway.

3. Připojení relé zařízení Reduxi GW ke kontaktům SG-ready tepelného čerpadla

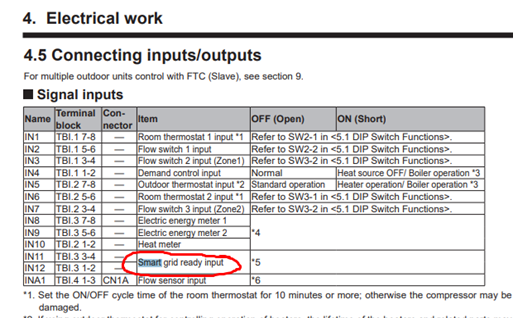

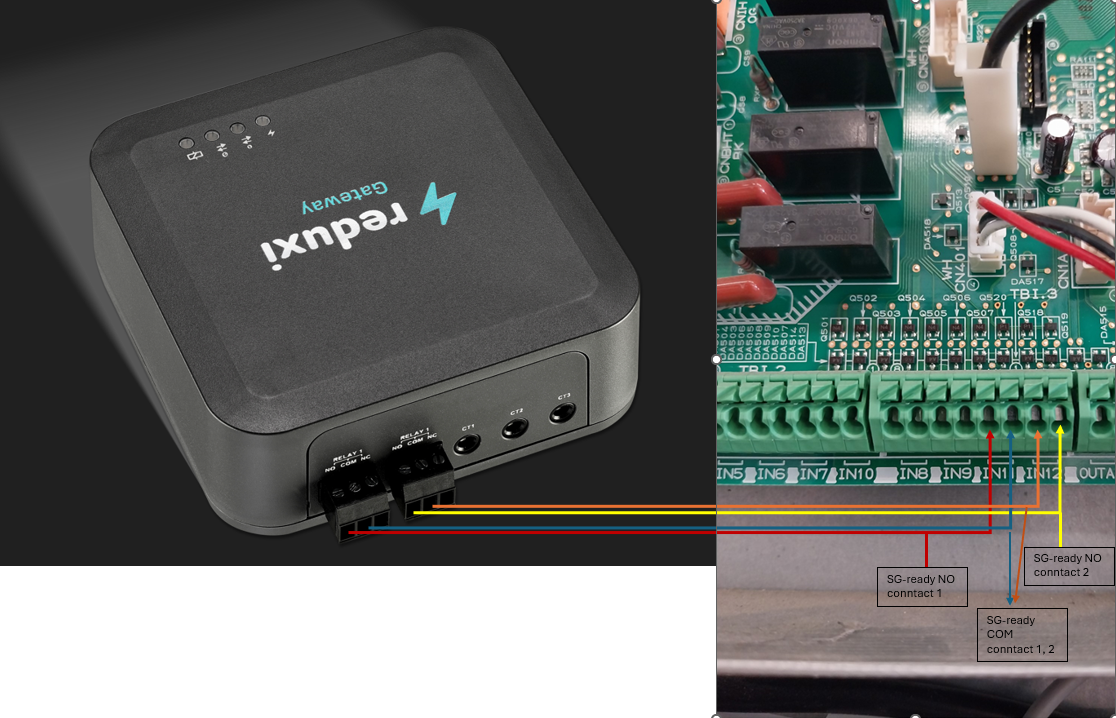

Pro fyzické připojení relé zařízení Reduxi Gateway ke kontaktům SG-ready na tepelném čerpadle je nezbytné určit přesné umístění kontaktů SG-ready na desce plošných spojů tepelného čerpadla. Na obrázku níže jsou znázorněny přesné polohy kontaktů SG-ready na desce plošných spojů tepelného čerpadla Mitsubishi Ecodan a jejich přesné připojení k zařízení Reduxi Gateway.

Upozornění: Zařízení Reduxi Gateway umožňuje použití trvale sepnutých reléových výstupů " normálně zavřený - NC " nebo otevřený " normálně otevřené - NO ", zatímco v případě tepelného zařízení Mitsubishi Ecodan používáme relé NO kontakty.

Doplňková tabulka pro specifikaci kontaktů připravených pro SG:

4. Zařízení Reduxi Gateway jako měřič s proudovými senzory

Snímače proudu (CT) jsou součástí sady se zařízením Reduxi Gateway a je třeba je připojit ke třem vstupům pro každou fázi, jak je znázorněno na obrázku níže.

Snímač proudu pokrývá jednotlivé fáze (L1, L2, L3) tepelného čerpadla, obrázek níže:

5. Přidání tepelného čerpadla jako nového zařízení v konfigurátoru Reduxi

Chcete-li přidat nové tepelné čerpadlo jako zařízení nebo upravit stávající, postupujte podle následujících kroků, které jsou podrobně popsány v jednotlivých bodech níže.

5.1 Přidání zařízení

Přihlaste se místně do konfigurátoru Reduxi v řídicí jednotce a stiskněte tlačítko Přidat zařízení.

5.2 Vyberte zařízení, které chcete přidat.

V prvním kroku vyberte základní parametry zařízení, které chcete přidat:

• Typ zařízení: HVAC,
• Typ: Redxi měřič
• Jméno: Zadejte název zařízení.

5.3 Základní nastavení

5.4 Komunikační kanál

První část nastavení komunikačního kanálu je určena pro připojení zařízení Reduxi Gateway k Reduxi contolleru. Vyplňte pole podle obrázku níže (vyplní se automaticky).

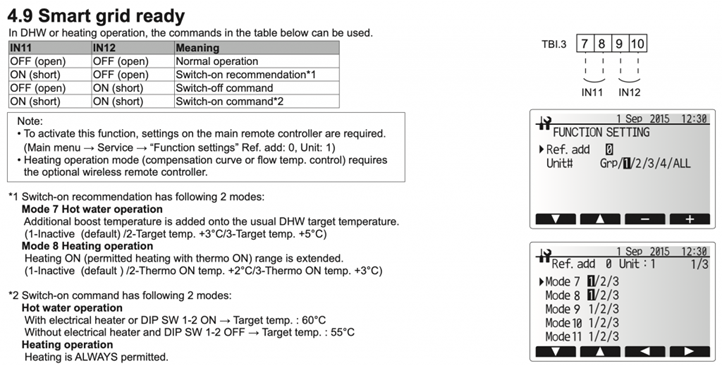

Logika kombinace signálů SG-ready:

Druhá část komunikačního kanálu je určena pro aktuální nastavení senzorů zařízení Reduxi Gateway, kde pro všechny aktuální senzory zvolíme "Auto detect from gateway".

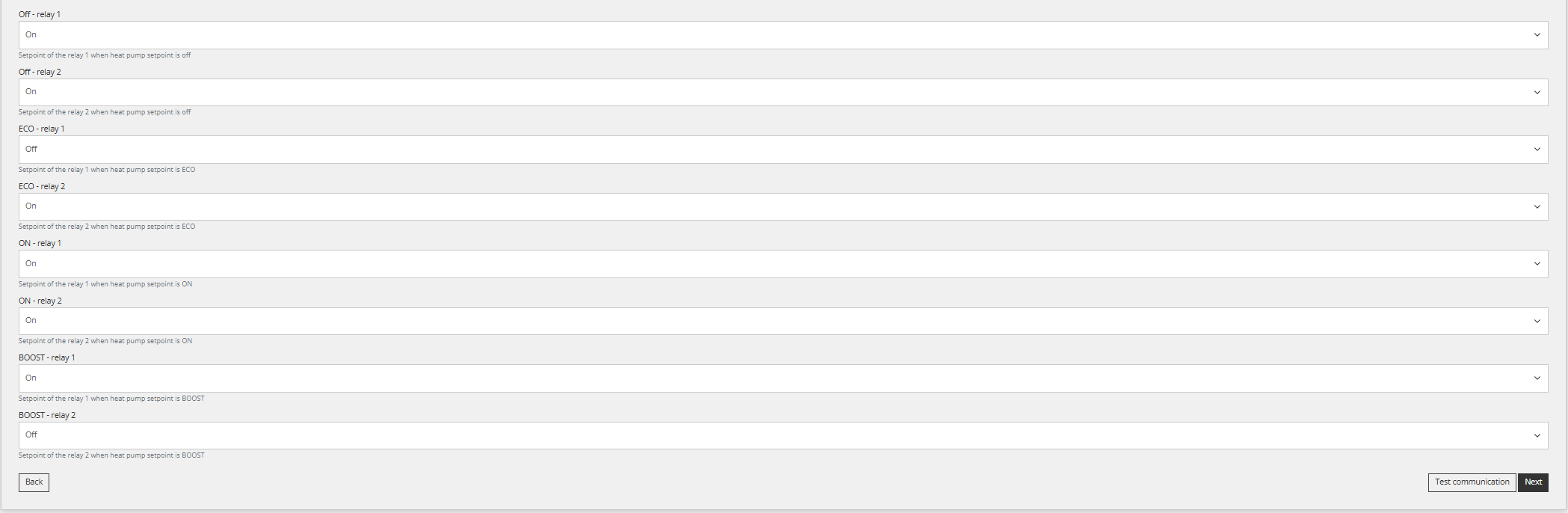

Logika kombinace signálů relé na zařízení Reduxi GW:

5.5 Test komunikace

Test komunikace se provádí pomocí tlačítka "Test komunikace", které se nachází vpravo dole za všemi poli parametrů komunikačního kanálu.

Komunikační test může poskytnout dvě odpovědi:

1. Komunikace funguje správně, obrázek níže:

2. Komunikace nefunguje správně, obrázek níže:

5.6 Pokročilá nastavení

Pokročilé nastavení je libovolné a závisí na specifických potřebách místa, kde je nainstalován řadič Reduxi. Po dokončení všech pokročilých nastavení stiskněte tlačítko "Hotovo" vpravo dole.

5.7 Poslední měření

Po úspěšném navázání komunikace se zařízením můžeme jako další test zkontrolovat hodnoty na zařízení. To se provádí kliknutím na výběr zařízení na domovské obrazovce, kde ve stromové struktuře vybereme nové přidat tepelné čerpadlo.

Pokud chceme, aby zařízení bylo spravováno pomocí strategie, musí být režim správy nastaven na "Automaticky", ale pokud přepneme na ruční režim, můžeme testovat fungování různých stavů.

Po úspěšném přidání zařízení a kontrole hodnot lze zařízení kontrolovat a ovládat prostřednictvím Reduxi.
