Typické případy použití řešení Reduxi
1 Řiďte nabíjení svého elektromobilu

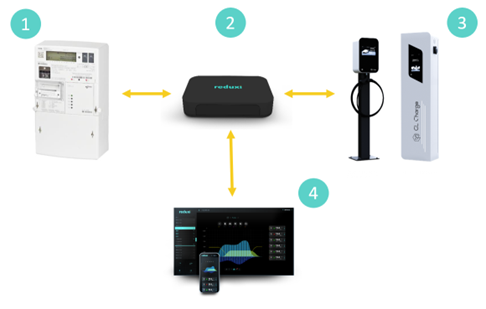

Textový popis tohoto obrázkuSchéma se čtyřmi očíslovanými prvky na bílém pozadí, propojenými žlutými oboustrannými šipkami. 1: bílý elektroměr s displejem a tlačítky (model není čitelný). 2: černé zařízení Reduxi (logo reduxi nahoře). 3: dvě nabíječky elektromobilů, černá stojanová nabíječka s obrazovkou a nabíjecím kabelem a bílá nástěnná nabíječka s vytištěným textem CL Charge. 4: softwarový dashboard Reduxi na monitoru a telefonu, zobrazující barevný graf a seznam tlačítek. Šipky: mezi 1 a 2, mezi 2 a 3 a z 2 dolů na 4. |
Textový popis tohoto obrázkuTyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující tři svislé pruhy jako posuvníky, každý s kulatou mincí se symbolem eura v jiné výšce (levý pruh: uprostřed, prostřední pruh: dole, pravý pruh: nahoře). Symbol řízení podle cen. Snižte náklady Textový popis tohoto obrázkuMalá tyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující tyrkysovou křivku vlny s jedním vysokým vrcholem uprostřed a nízkými částmi na obou stranách. Krátká červená čára označuje vrchol, dvě zelené zakřivené šipky směřují z vrcholu dolů na obě strany a po stranách jsou dvě krátké zelené vodorovné čáry. Symbol snížení špiček. Nabíjejte při nižších cenách Textový popis tohoto obrázkuMalá tyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující tyrkysovou křivku vlny, která začíná vysokým vrcholem vlevo a směrem doprava se snižuje. Nahoře ve výšce prvního vrcholu vede červená vodorovná čára. Symbol limitní čáry nad kolísající křivkou. Omezte výkon z veřejné sítě |
- Připojte Reduxi (2) k chytrému elektroměru (1)
- Připojte Reduxi (2) ke své nabíjecí stanici (3)
- Řiďte nabíjecí výkon (3), abyste:
- Snížili náklady (nabíjení v době nižší ceny energie)
- Dbali na to, aby nedošlo k přetížení maximálního výkonu z veřejné sítě (snížení nabíjecího výkonu, když jiná zařízení spotřebovávají elektřinu)
- Analyzujte data ve webové nebo mobilní aplikaci (4)
2 Řiďte svůj program vytápění

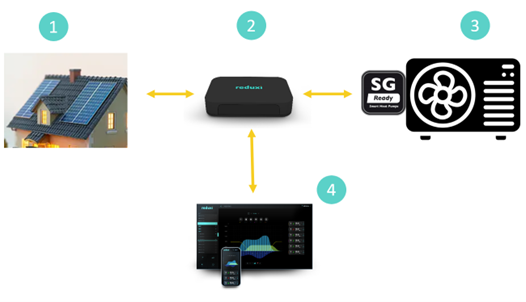

Textový popis tohoto obrázkuSchéma se čtyřmi očíslovanými prvky na bílém pozadí, propojenými žlutými oboustrannými šipkami. 1: fotografie domu s fotovoltaickými panely na střeše. 2: černé zařízení Reduxi (logo reduxi nahoře). 3: ikona černé venkovní jednotky tepelného čerpadla s ventilátorem, s odznakem SG Ready vlevo (text: SG, Ready, Smart Heat Pumps). 4: softwarový dashboard Reduxi na monitoru a telefonu, zobrazující barevný graf a seznam tlačítek. Šipky: mezi 1 a 2, mezi 2 a 3 a z 2 dolů na 4. |
Textový popis tohoto obrázkuTyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující tři svislé pruhy jako posuvníky, každý s kulatou mincí se symbolem eura v jiné výšce (levý pruh: uprostřed, prostřední pruh: dole, pravý pruh: nahoře). Symbol řízení podle cen. Snižte náklady Textový popis tohoto obrázkuTyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující slunce nad nakloněným solárním panelem nakresleným jako mřížka. Symbol solární energie. Využijte elektřinu, kterou vyrobíte Textový popis tohoto obrázkuMalá tyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující tyrkysovou křivku vlny s jedním vysokým vrcholem uprostřed a nízkými částmi na obou stranách. Krátká červená čára označuje vrchol, dvě zelené zakřivené šipky směřují z vrcholu dolů na obě strany a po stranách jsou dvě krátké zelené vodorovné čáry. Symbol snížení špiček. Topte při nižších cenách |
- Připojte Reduxi (2) k fotovoltaické elektrárně (1)
- Připojte Reduxi (2) k tepelnému čerpadlu (3)
- Řiďte tepelné čerpadlo (3), abyste:
- Snížili náklady (využití elektřiny vyrobené fotovoltaickou elektrárnou nebo/a řízení elektrárny podle dynamických cen elektřiny)
- Zvýšili svou soběstačnost a pomohli životnímu prostředí
- Zachovali komfort a přitom měli pod kontrolou náklady
- Analyzujte data ve webové nebo mobilní aplikaci (4)
3 Staňte se plně soběstačnými a vydělávejte

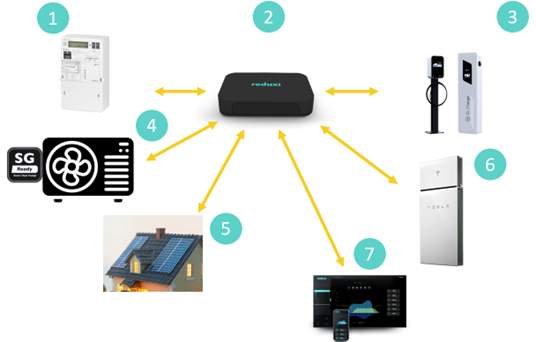

Textový popis tohoto obrázkuSchéma se sedmi očíslovanými prvky na bílém pozadí. Nahoře uprostřed 2: černé zařízení Reduxi. Žluté oboustranné šipky jej spojují s: 1: bílý elektroměr (vlevo nahoře); 3: dvě nabíječky elektromobilů, černá stojanová nabíječka a bílá nástěnná nabíječka (vpravo nahoře); 4: černá venkovní jednotka tepelného čerpadla s odznakem SG Ready (vlevo); 5: dům s fotovoltaickými panely na střeše (vlevo dole); 6: bílá stojatá domácí bateriová jednotka; 7: softwarový dashboard Reduxi na monitoru a telefonu s barevným grafem (dole). |
Textový popis tohoto obrázkuTyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující tři svislé pruhy jako posuvníky, každý s kulatou mincí se symbolem eura v jiné výšce (levý pruh: uprostřed, prostřední pruh: dole, pravý pruh: nahoře). Symbol řízení podle cen. Snižte náklady a vydělávejte Textový popis tohoto obrázkuTyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující slunce nad nakloněným solárním panelem nakresleným jako mřížka. Symbol solární energie. Využijte elektřinu, kterou vyrobíte Textový popis tohoto obrázkuMalá tyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující tyrkysovou křivku vlny s jedním vysokým vrcholem uprostřed a nízkými částmi na obou stranách. Krátká červená čára označuje vrchol, dvě zelené zakřivené šipky směřují z vrcholu dolů na obě strany a po stranách jsou dvě krátké zelené vodorovné čáry. Symbol snížení špiček. Využívejte elektřinu při nižších cenách Textový popis tohoto obrázkuMalá tyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující šedou baterii s tyrkysovými pruhy nabití, obklopenou dvěma kruhovými šipkami (symbol cyklu nabíjení a vybíjení). Ukládejte přebytečnou energii Textový popis tohoto obrázkuMalá tyrkysová ikona na bílém pozadí: obrys zaobleného čtverce obsahující čárovou kresbu stožáru vedení vysokého napětí (elektrický sloup). Posílejte svou energii do sítě při vysokých cenách |
- Připojte Reduxi (2) ke všem svým chytrým energetickým zařízením (elektroměr (1), nabíjecí stanice (3), tepelné čerpadlo (4), fotovoltaická elektrárna (5) a bateriový akumulační systém (6))
- Řiďte všechna zařízení, abyste:
- Snižte náklady
- Dosáhli soběstačnosti ukládáním energie do bateriového úložného systému
- Vydělávali obchodováním s elektřinou a spoluprací na podpůrných službách
4 Konkrétní příklad zapojení

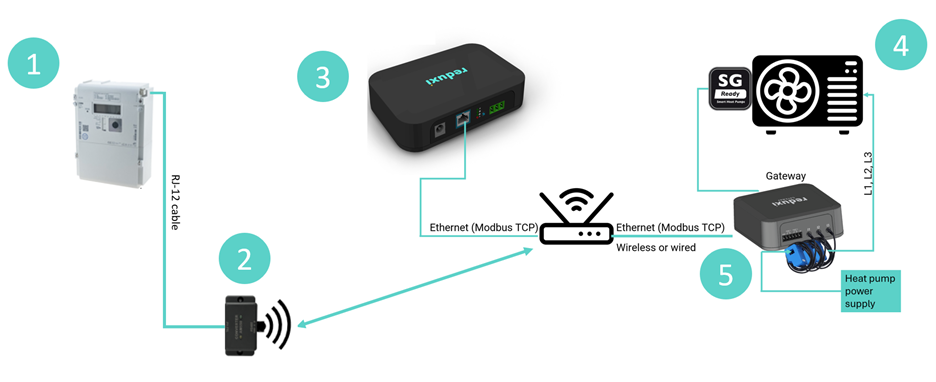

Textový popis tohoto obrázku
Schéma zapojení s pěti očíslovanými prvky na bílém pozadí, nakreslené tyrkysovými čarami. 1: bílý elektroměr, spojený čárou s popiskem RJ-12 cable s prvkem 2. 2: malé černé zařízení se symbolem rádiových vln vedle něj, spojené oboustrannou šipkou s ikonou routeru (symbol bezdrátového přenosu). 3: černé zařízení Reduxi se zásuvkou napájení, portem Ethernet a zelenými číslicemi displeje na boku; jeho port Ethernet je spojen čárou s popiskem Ethernet (Modbus TCP) s routerem. Router je spojen druhou čárou s popiskem Ethernet (Modbus TCP) a textem Wireless or wired pod ní se zařízením s popiskem Gateway (černý Reduxi Gateway se třemi modrými proudovými kleštěmi, prvek 5). 4: černá venkovní jednotka tepelného čerpadla s odznakem SG Ready (Smart Heat Pumps). Gateway je spojen čárou se stranou tepelného čerpadla s odznakem SG Ready a čára s popiskem L1, L2, L3 vede od proudových kleští k tepelnému čerpadlu. Tyrkysový box s popiskem Heat pump power supply je čárou připojen k proudovým kleštím (5).
- Připojte elektroměr (Iskraemeco AM550) (1) k převodníku P1-WiFi (2) připojenému k místní síti
- Připojte Reduxi Gateway (5) ke stejné místní síti kabelem nebo bezdrátově
- Připojte Reduxi Gateway (5) k tepelnému čerpadlu (4) přes kontakty SmartGrid (SG) Ready pomocí reléových výstupů a změřte proud tepelného čerpadla pomocí proudových transformátorů
- Připojte Reduxi Controller (3) ke stejné místní síti a řiďte zařízení
