Integrujte Reduxi s nabíječkou ABB Terra Wall-Box přes Wi-Fi s využitím protokolu Modbus TCP/RTU nebo OCPP. Flexibilita Reduxi umožňuje snížení nákladů až o 30 %.
1. Nainstalujte aplikaci TerraConfig
1.1 Platforma TerraConfig:
https://abb.installer.chargedot.com/#/login
1.2 Aplikace je dostupná v Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Aplikace je dostupná na Apple App Store:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Připojte se k aplikaci TerraConfig
2.1 Přihlášení/registrace do aplikace TerraConfig
Otevřete aplikaci a buď se přihlaste, nebo si zaregistrujte nový účet kliknutím na tlačítko 'SIGN-UP' a poté se přihlaste.
2.1.1 Nastavení nabíječky TerraConfig
Po přihlášení je třeba provést konfiguraci aplikace TerraConfig.

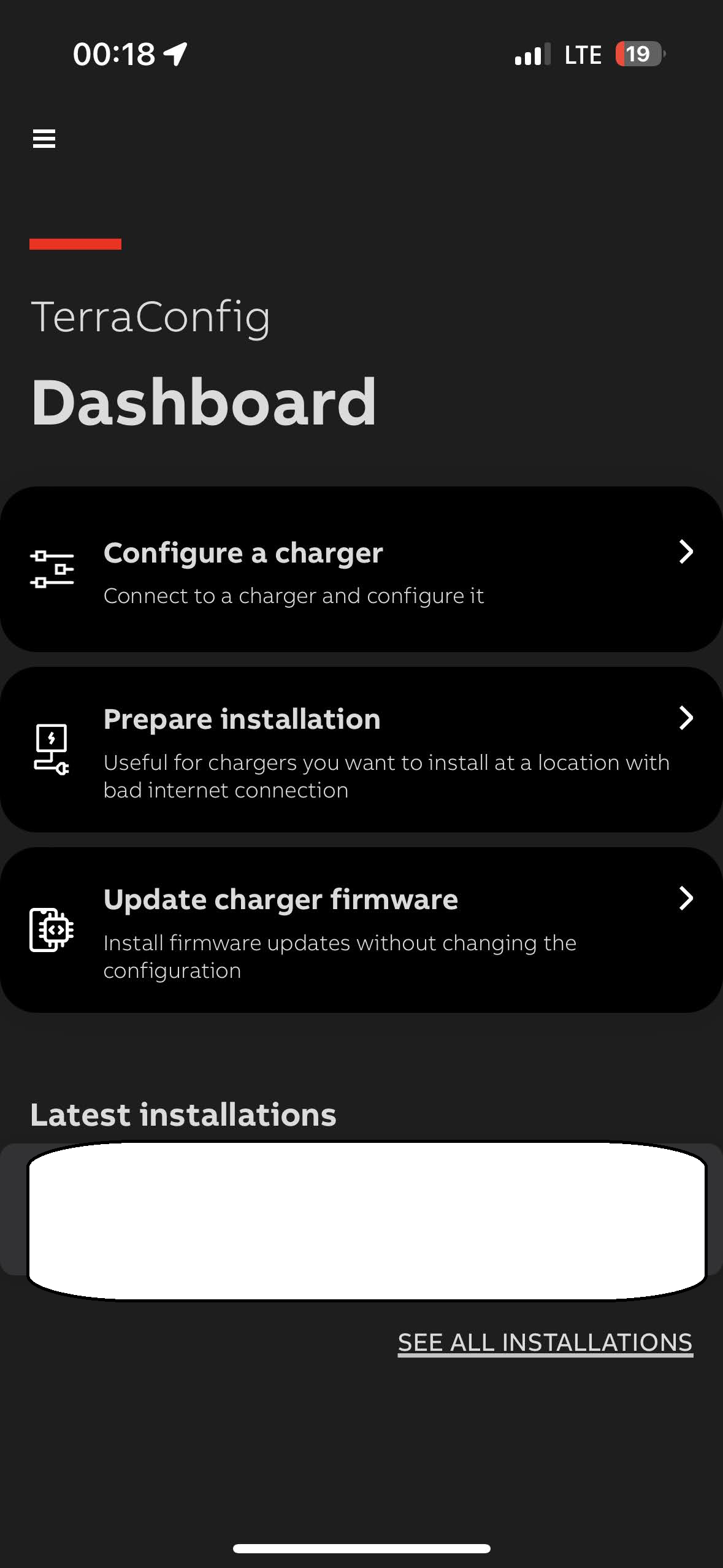

- Ovládací panel (klikněte na Konfigurovat nabíječku):
- Připojení k nabíječce (dostupné zařízení):
- Vyplňte základní nastavení:
2.1.2 Parametry serveru OCPP nabíječky TerraConfig
- Povolte externí server.
- OCPP url server je získán z řadiče Reduxi.
- Vyplňte parametry správy energie (povolte Modbus):
2.1.4 Nastavení Modbus nabíječky TerraConfig
- Vyberte Místní ovladač
- Nastavení Modbus (RTU):
Stejná nastavení musí být aplikována na ovladač Reduxi pro RS485 port1 nebo port2.
- Nastavte parametr pro Modbus TCP/IP pro účely komunikace do regulátoru Reduxi.
2.1.4 Připojení k Wifi
3. OCPP komunikace mezi nabíječkou ABB Terra AC Wall-box a ovladačem Reduxi
3.1 Přidat zařízení
Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko 'Přidat zařízení'.
3.2 Vyberte zařízení, které chcete přidat
V prvním kroku vyberte základní nastavení:
- Vyberte typ zařízení: nabíječka EV,
- Vyberte typ: OCPP 1.6 – JSON,
- A definovat název.
4.3 Konfigurace zařízení pro OCPP
Druhý krok se používá pro komunikační kanál, aby komunikace OCPP fungovala správně. Nejprve vyplňte identifikátor zařízení získaný z aplikace TerraConfig.
Když je použit protokol OCPP JSON 1.6, je potřeba server OCPP URL generovaný řadičem Reduxi. URL lze získat přímo z komunikačního kanálu.
ID zařízení (Unique OCPP ID) se získává z nabíječky (na pravé straně nabíječky začíná TACW11-4-......) a je třeba jej nastavit v komunikačním kanálu.
Příklad adresy URL: ws://192.168.1.200/ocpp/1.6/json/
4.4 Nakonfigurujte nastavení OCPP v TerraConfig
Odkaz na: 2.1.2 ABB Terra Wall-box nabíječka Parametry serveru OCPP
4.5 Test komunikace
Aby bylo zajištěno, že je navázána komunikace OCPP, lze provést test komunikace pomocí tlačítka „Test communication button“, které se nachází vpravo dole za všemi poli komunikačních kanálů.
Existují tři různé případy komunikační odezvy.
Případ 1: Komunikace funguje správně.
Případ 2: Nelze komunikovat se zařízením 1, ID zařízení není nastaveno nebo je jiné.
Případ 3: Nebylo nalezeno žádné zařízení s komunikací OCPP 1.6.
4. Komunikace Modbus TCP/IP mezi nabíječkou ABB Terra AC Wall-box a ovladačem Reduxi
Odkaz na ABB liberálně pro Modbus komunikaci ABB Terra AC Wall-box:
4.1 Přidat zařízení (ABB Terra AC Wall-boxnabíječka)
Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko 'Přidat zařízení'.
4.2 Vyberte zařízení, které chcete přidat
V prvním kroku vyberte základní nastavení:
- Vyberte typ zařízení: nabíječka EV,
- Vyberte typ: ABB Terra AC nástěnný box,
- a definovat název.
4.3 Konfigurace zařízení pro Modbus TCP/IP
Druhý krok se používá pro komunikační kanál, aby správně fungovala komunikace Modbus TCP/IP. Nejprve vyplňte získanou IP z ABB Terra AC wall-box a definujte Modbus ID, které je standardně nastaveno na 1.
4.4 Test komunikace
Aby bylo zajištěno, že je navázána komunikace Modbus TCP/IP, je možné provést test komunikace pomocí tlačítka „Test communication button“, které se nachází vpravo dole za všemi poli komunikačních kanálů.
Příklad IP: 192.168.2.201
Existují tři různé případy komunikační odezvy.
Případ 1: Komunikace funguje správně, přečtěte si:
Případ 2: Nelze komunikovat se zařízením na IP = 192.168.2.201, IP zařízení je jiné:
Případ 3: Zvolený port není správný, zkontrolujte port pro Modbus TCP/IP:
4.5 Výchozí parametry
Vyplňte pokročilá nastavení a zvolte parametry zobrazené na obrázku níže. Nastavení se může lišit v závislosti na potřebách umístění. Jakmile budete hotovi, klikněte na obrazovce na tlačítko 'Hotovo'.
5.1 Údaje ze zařízení pro OCPP nebo Modbus TCP/IP
Účelem tohoto bodu je ukázat, jak kontrolovat hodnoty ze zařízení. To se provádí pod 'Zařízení/Poslední měření'.
Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej sledovat prostřednictvím cloudové aplikace Reduxi.
