Integrace Reduxi s nabíječkou AXIbox 11K prostřednictvím Wi-Fi s využitím protokolu OCPP. Flexibilita systému Reduxi umožňuje snížit náklady až o 30 %.

1. Aplikace Evchargo

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Aplikace je k dispozici v obchodě Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Aplikace je k dispozici v obchodě Apple App Store:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Připojení kaplikaci Evchargo

2.1 Přihlášení/registrace do aplikace Evchargo

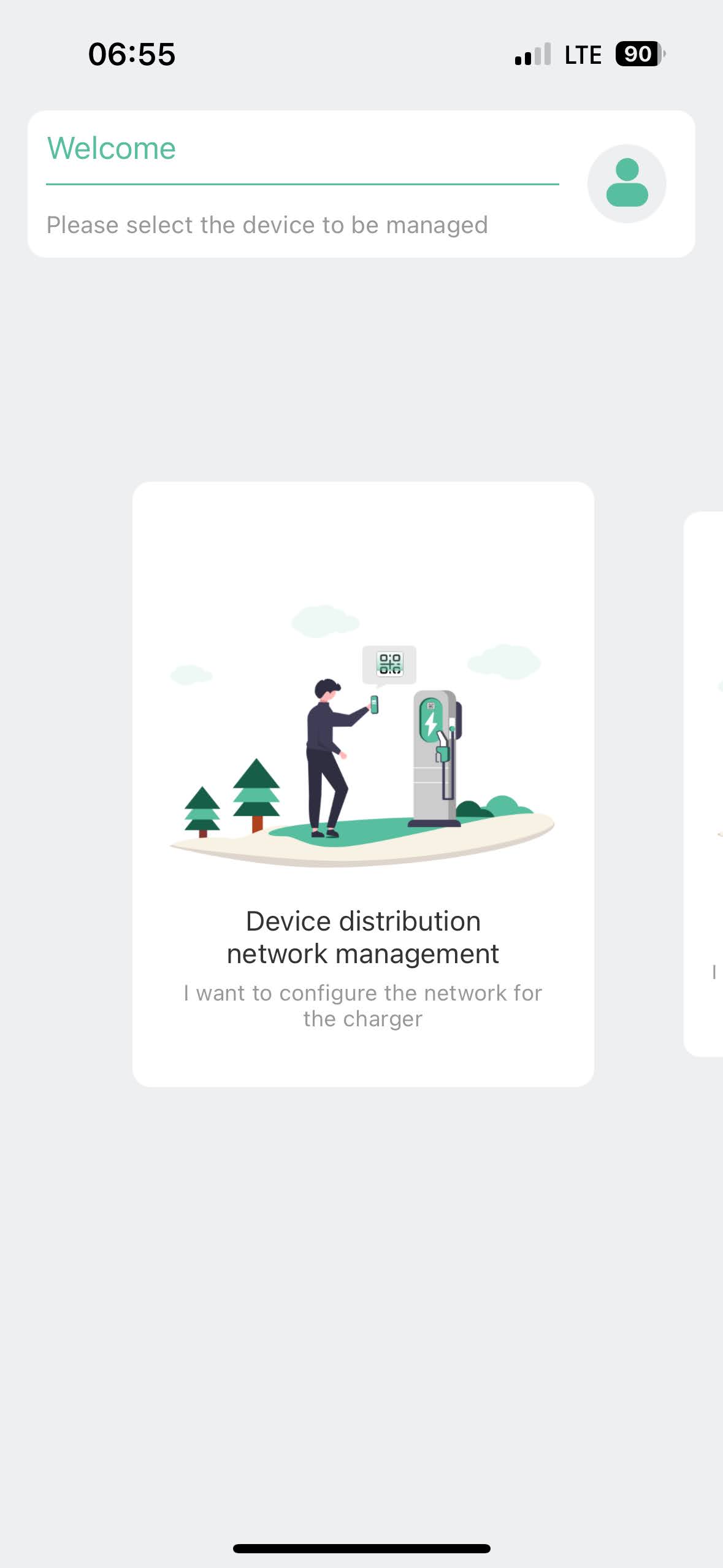

Otevřete aplikaci a přihlaste se nebo si zaregistrujte nový účet. Níže je zobrazena úvodní stránka ("Uvítací stránka").

2.1.1 Aplikace Evchargo pro nastavení nabíječky

Po přihlášení je třeba provést konfiguraci nabíječky EV v aplikaci Evchargo.

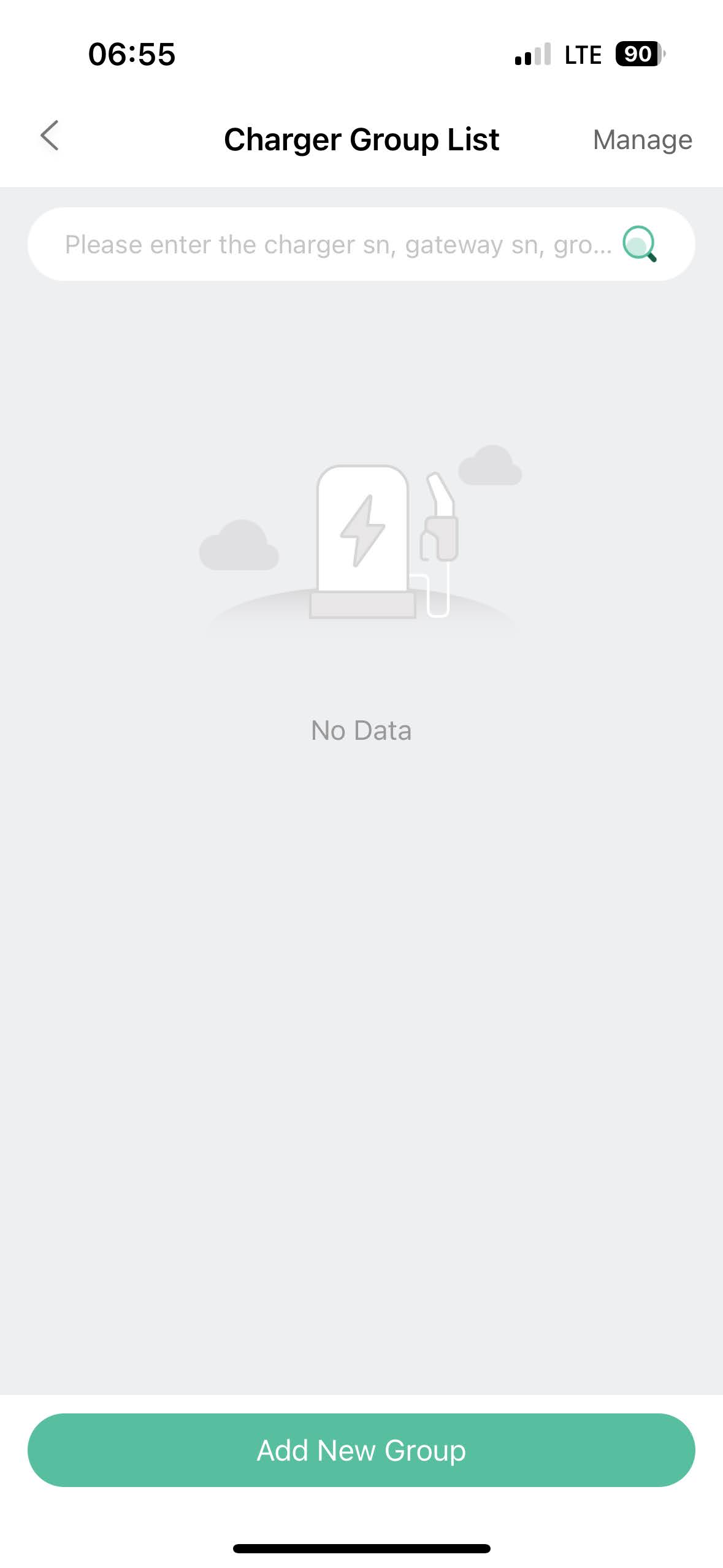

Přidání nové skupiny:

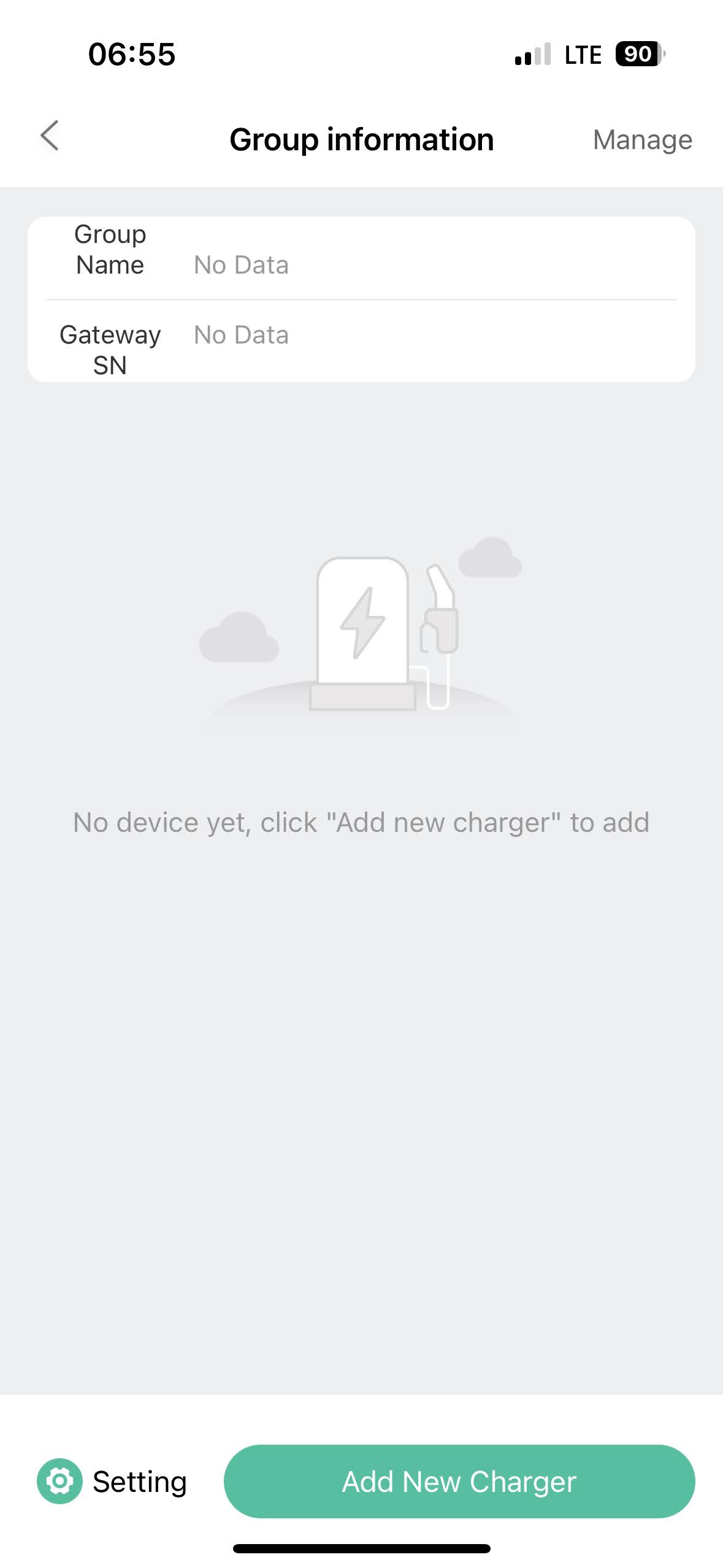

Přidání nové nabíječky:

Použijte skenování Bluetooth a vyberte zařízení:

Přidejte zařízení:

Připojení k síti Wifi:

Po připojení k Wifi klikněte vlevo dole na tlačítko "Settings":

Klikněte na tlačítko Informace o serveru:

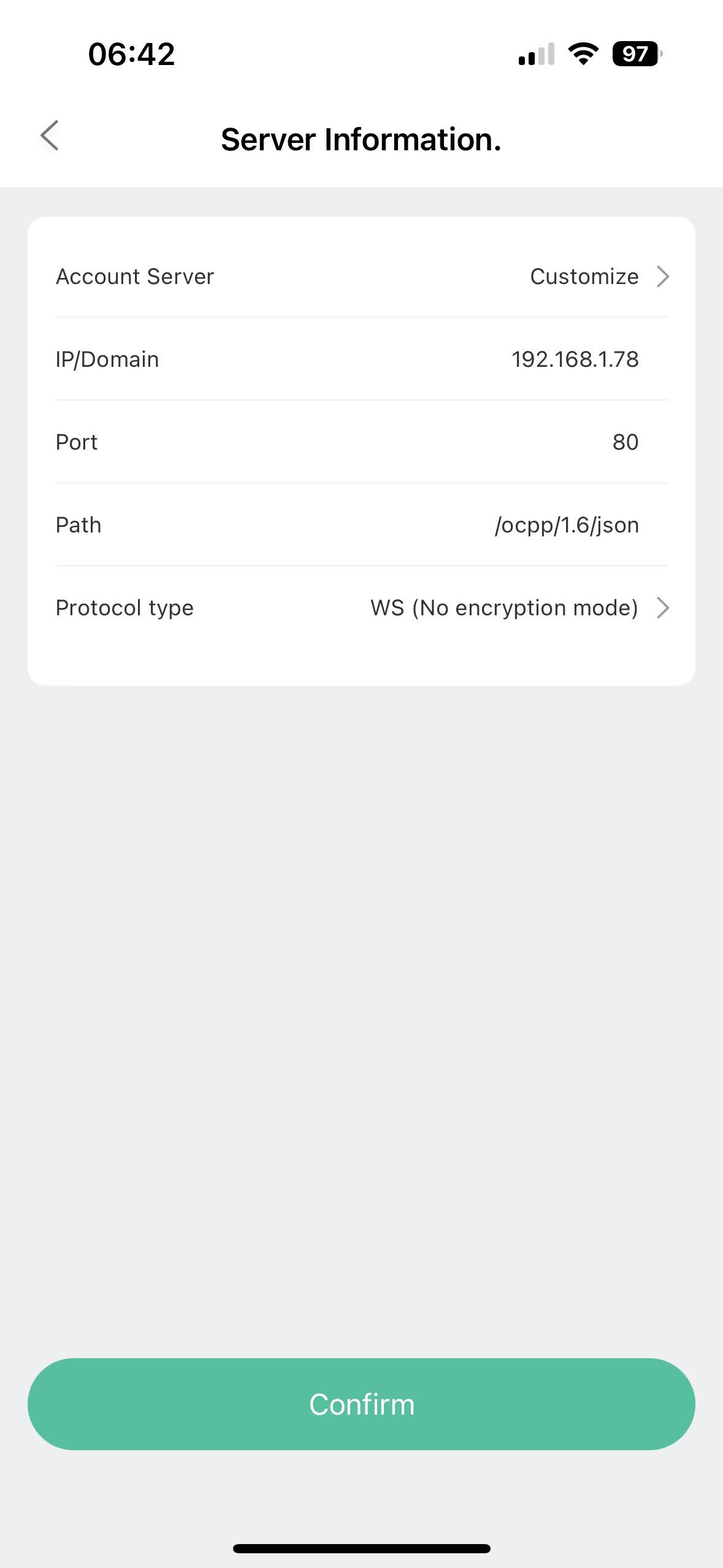

Vyplňte informace o serveru, jak je zobrazeno níže:

Adresa URL serveru OCPP je získána z řadiče Reduxi.

Příklad URL = ws://192.168.1.78/ocpp/1.6/json/

Typ protokolu = WS

IP adresa/doména = 192.168.1.78

Port = 80 (pro WS protocl)

Cesta = /ocpp/1.6/json/

Posledním krokem je domovská stránka připojené nabíječky EV:

3. Komunikace OCPP mezi nabíječkou AXIbox 11K a řadičem Reduxi

3.1 Přidání zařízení

Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko "Přidat zařízení".

3.2 Vyberte zařízení, které chcete přidat.

V prvním kroku vyberte základní nastavení:

Vyberte typ zařízení: Nabíječka pro elektromobily,
Vyberte typ: OCPP 1.6 - JSON,
Pojmenujte zařízení.

3.3 Konfigurace zařízení pro OCPP

Druhý krok se používá pro komunikační kanál, aby komunikace OCPP fungovala správně. Nejprve vyplňte identifikátor zařízení (SN AXIboxu 11K) získaný z aplikace Evchargo, který je třeba nastavit v komunikačním kanálu.

Při použití protokolu OCPP JSON 1.6 je zapotřebí adresa URL serveru OCPP, kterou generuje řadič Reduxi. URL lze získat přímo z komunikačního kanálu.

Příklad URL: ws://192.168.1.78/ocpp/1.6/json/

3.4 Testovací komunikace

Chcete-li se ujistit, že je komunikace OCPP navázána, můžete provést test komunikace pomocí tlačítka "Test komunikace", které se nachází vpravo dole za všemi poli komunikačního kanálu.
