Spojení mezi Reduxi a GL charge LiteBox může spustit DLMS pro ochranu instalace.

1. Logo

2. Připojení zařízení GL Charge LiteBox k počítači

2.1 Propojení mezi počítačem a nabíječkou

Pro konfiguraci zařízení GL Charge Litebox musí být obě zařízení ve stejné síti. Po splnění tohoto kritéria se uživatel může připojit k rozhraní prohlížeče nabíječky v preferovaném prohlížeči.

Postup:

Vložte/zapište IP adresu a přidejte port 8080 nabíječky do prohlížeče (příklad: 10.150.1.104:8080).
Přihlaste se pomocí, Uživatelské jméno: admin, Heslo:glc999

2.2.1 Rozhraní prohlížeče (konfigurace nabíječky)

Kroky pro správné nastavení:

Režim nabíječky, nastavený na 1 = APP.
Nastavte ID nabíječky na preferovanou hodnotu (příklad:1234).
Napište/vložte adresu URL serveru řadiče Reduxi (viz 3.3 Konfigurace zařízení pro OCPP).
Odstranění ověřovacího klíče.

3. Komunikace OCPP mezi GL charge LiteBox a řídicí jednotkou Reduxi

3.1 Přidání zařízení

Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko "Přidat zařízení".

3.2 Vyberte zařízení, které chcete přidat.

V prvním kroku vyberte základní nastavení:

Vyberte typ zařízení: Nabíječka pro elektromobily,
Vyberte typ: OCPP 1.6 - JSON,
Pojmenujte zařízení.

3.3 Konfigurace zařízení pro OCPP

Druhý krok se používá pro komunikační kanál, aby komunikace OCPP fungovala správně. Nejprve vyplňte identifikátor zařízení(Set charger ID 2.2.1) získaný z prohlížeče, který je třeba vložit do prvního pole komunikačního kanálu.

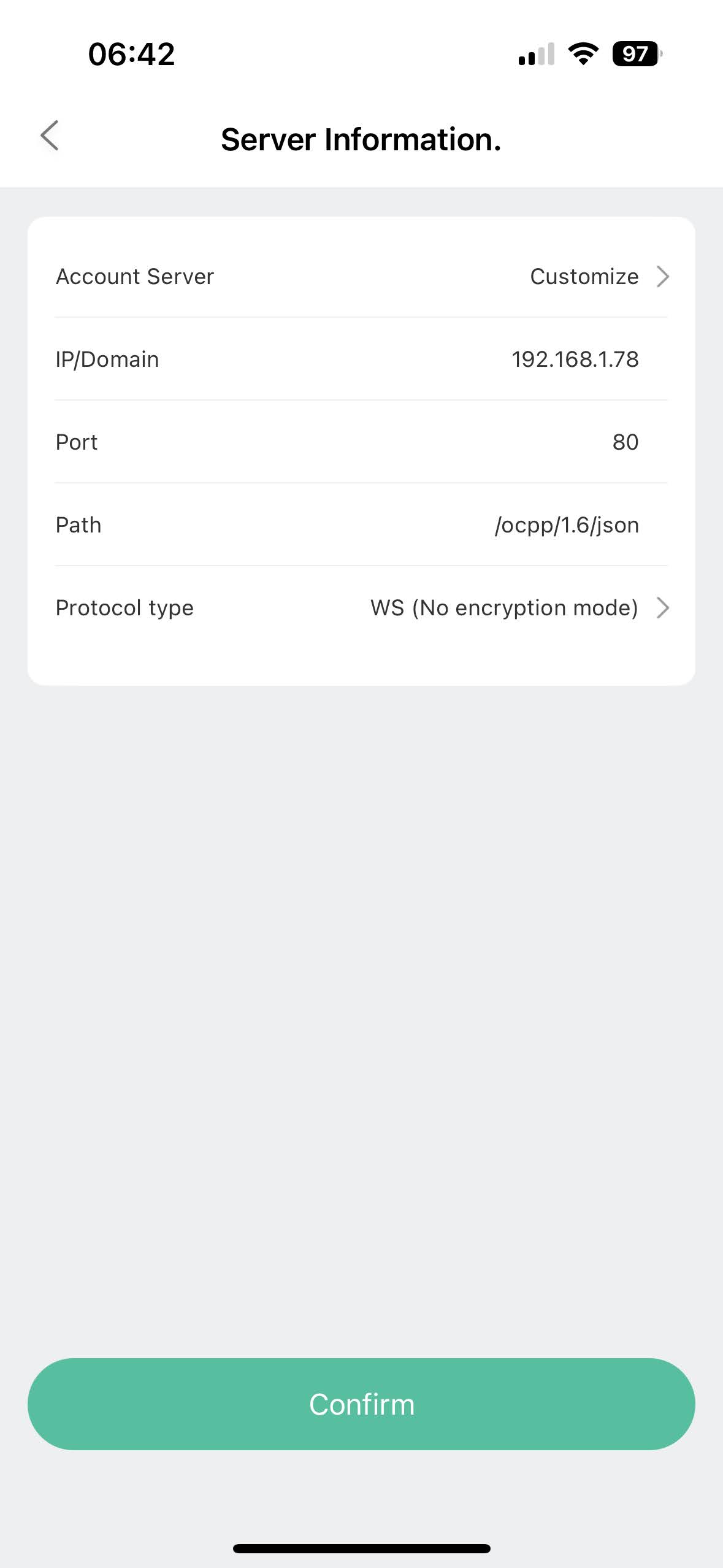

Při použití protokolu OCPP JSON 1.6 je zapotřebí adresa URL serveru OCPP, kterou generuje řadič Reduxi. URL lze získat přímo z komunikačního kanálu.

Příklad URL: ws://10.150.120/ocpp/1.6/json/

3.4 Testovací komunikace

Chcete-li se ujistit, že je komunikace OCPP navázána, můžete provést test komunikace pomocí tlačítka "Test komunikace", které se nachází vpravo dole za všemi poli komunikačního kanálu.
