Připojení mezi Reduxi a GL Charge GlowBox může spustit DLM pro ochranu instalace.

1. Logo

2. Připojení GL Charge GlowBox k Reduxi pomocí Modbus RTU

2.1 Fyzické spojení mezi řídicí jednotkou Reduxi a GL Charge GlowBox

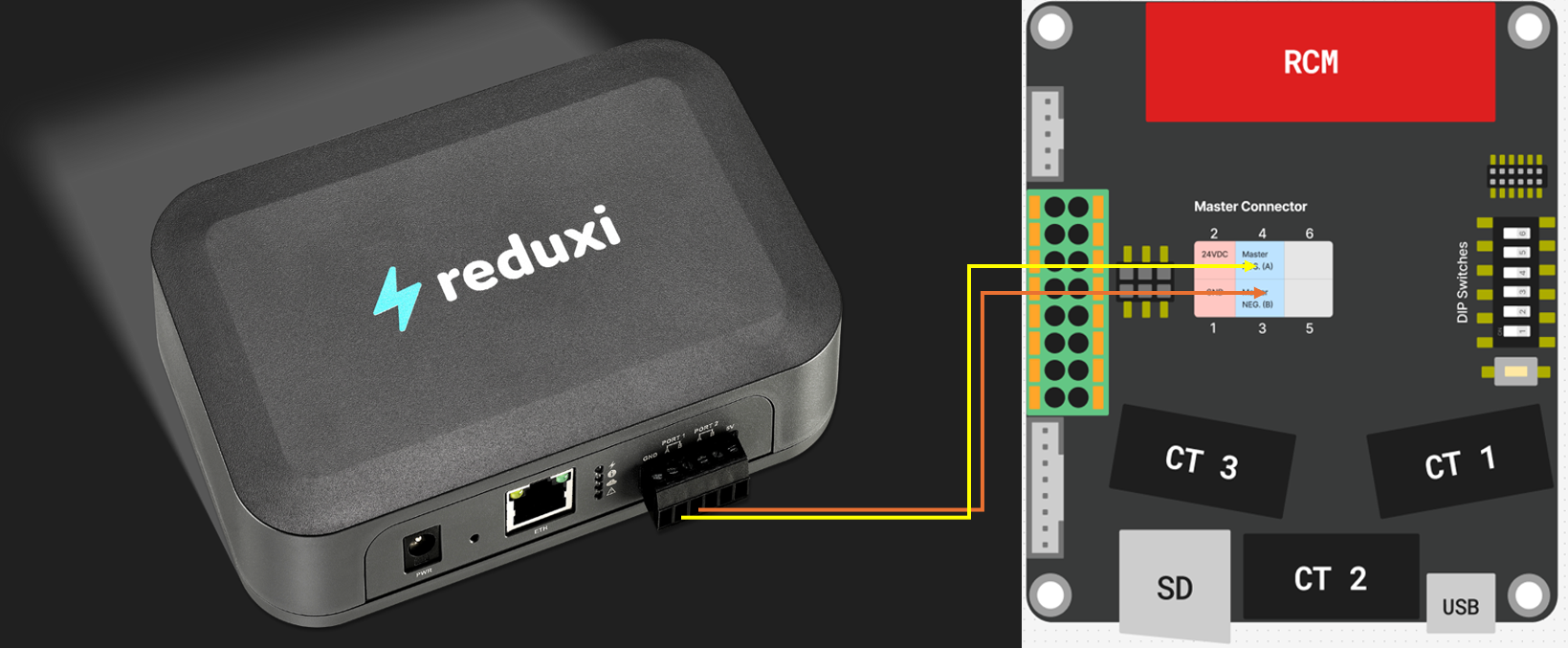

Pro Modbus RTU je třeba vytvořit fyzické připojení, jak je zobrazeno na obrázku níže:

Pro Modbus RTU je třeba nastavit první 4 ze 6 dip přepínačů na OFF, 5 a 6 dip přepínačů slouží k definování adres slave.

Příklad:

Dip přepínače (1,2,3,4) = OFF
Dip přepínače (5,6) = OFF a OFF--> adresa 1

3. Komunikace Modbus RTUmezi GL Charge Glowbox a řídicí jednotkou Reduxi

3.1 Přidání zařízení

Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko "Přidat zařízení".

3.2 Vyberte zařízení, které chcete přidat.

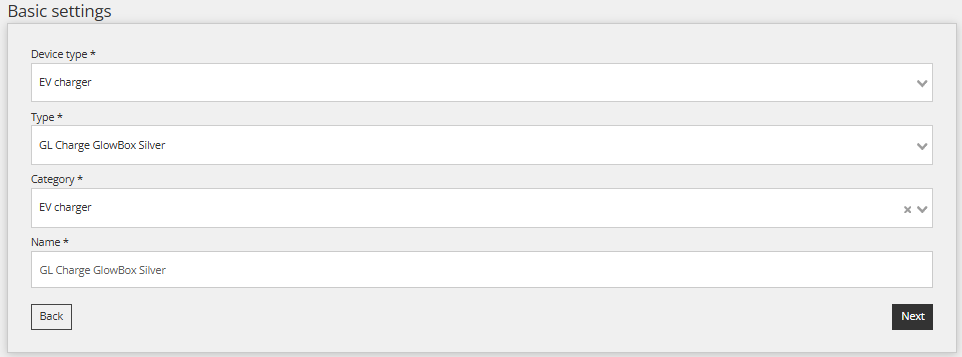

V prvním kroku vyberte základní nastavení:

• Vyberte typ zařízení: Nabíječka pro elektromobily,
• Vyberte typ: GL Charge GlowBox Silver
• Pojmenujte zařízení.

3.3 Konfigurace zařízení pro komunikační kanál Modbus RTU

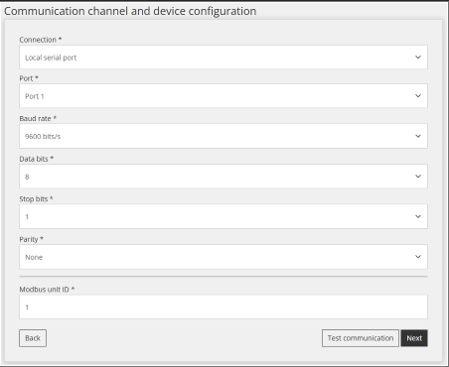

Zadejte požadované parametry podle obrázku níže. Adresa slave se může lišit v závislosti na nastavení přepínače DIP, bod 2.1.

3.4 Testovací komunikace

Chcete-li se ujistit, že komunikace Modbus RTU je navázána, můžete provést test komunikace pomocí tlačítka "Test komunikace", které se nachází vpravo dole za všemi poli komunikačního kanálu.

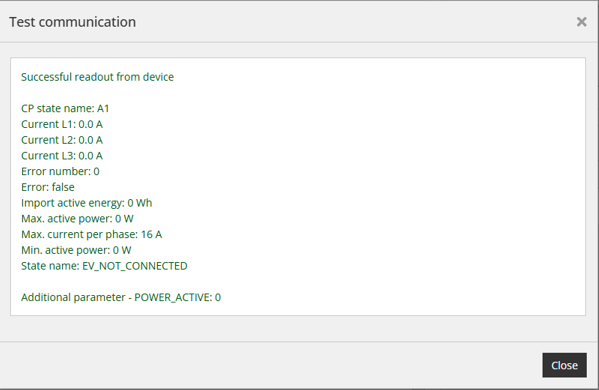

Komunikační odezva:

4. Odečty ze zařízení

Cílem tohoto bodu je ukázat, jak kontrolovat údaje ze zařízení. To se provádí v části "Zařízení/poslední měření".

Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej sledovat prostřednictvím cloudové aplikace Reduxi.
