Integrace Reduxi s nabíječkou ETREL INCH Core prostřednictvím Wi-Fi s využitím protokolu OCPP. Flexibilita systému Reduxi umožňuje snížit náklady až o 30 %.

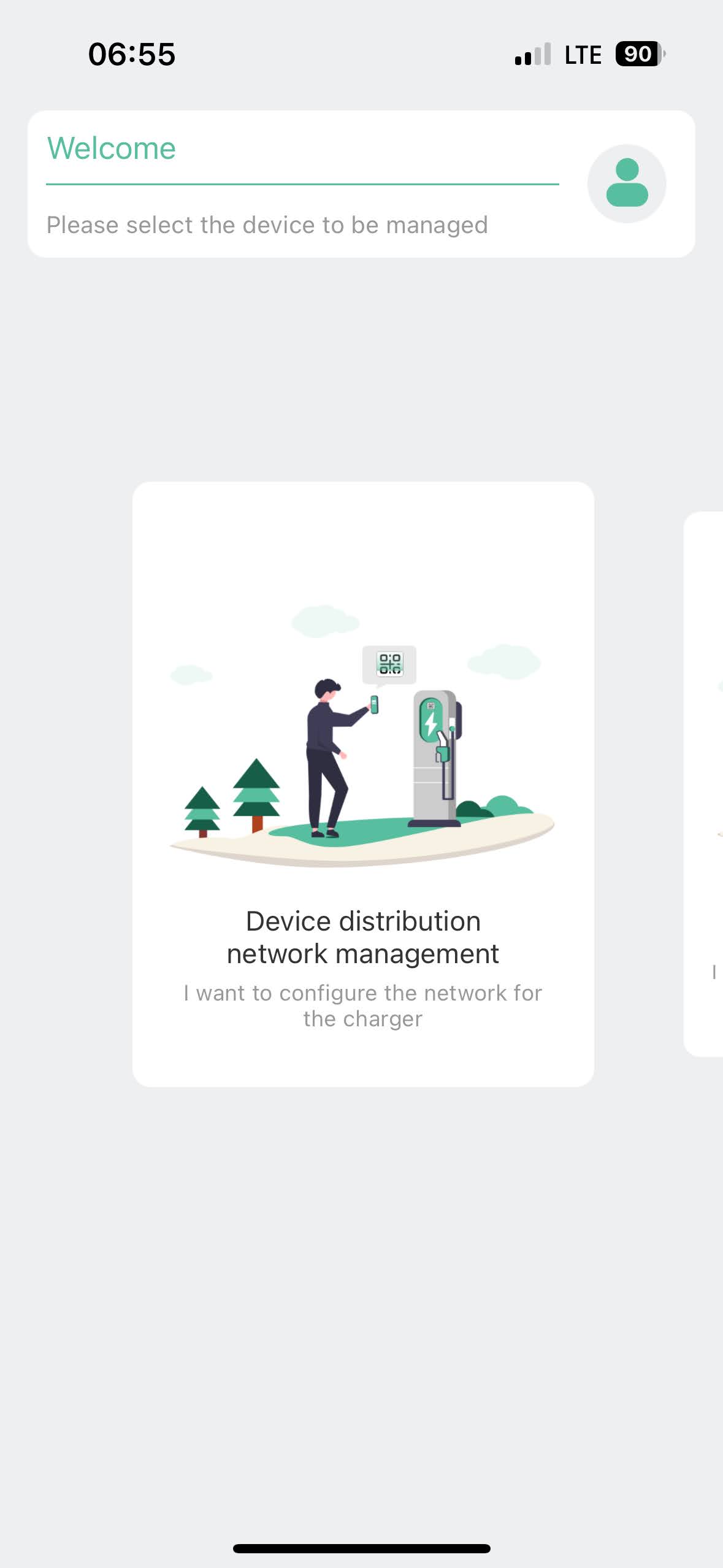

1. Aplikace Etrel INCH Core:

2. Připojení k jádru ETREL INCH k Wi-Fi

Podrobné pokyny jsou uvedeny na tomto odkazu:

https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection

3. Připojení k nabíječce jádra ETREL INCH

Jakmile je nabíječka připojena k síti Wi-Fi, lze k ní přistupovat přímo. Připojení se naváže otevřením IP adresy nabíječky 192.168.1.250 v prohlížeči, který uživatel preferuje.

Přihlašovací údaje:

uživatel: root@etrel.com

heslo: toor

3.1 Připojení k backendovému serveru OCPP (Reduxi)

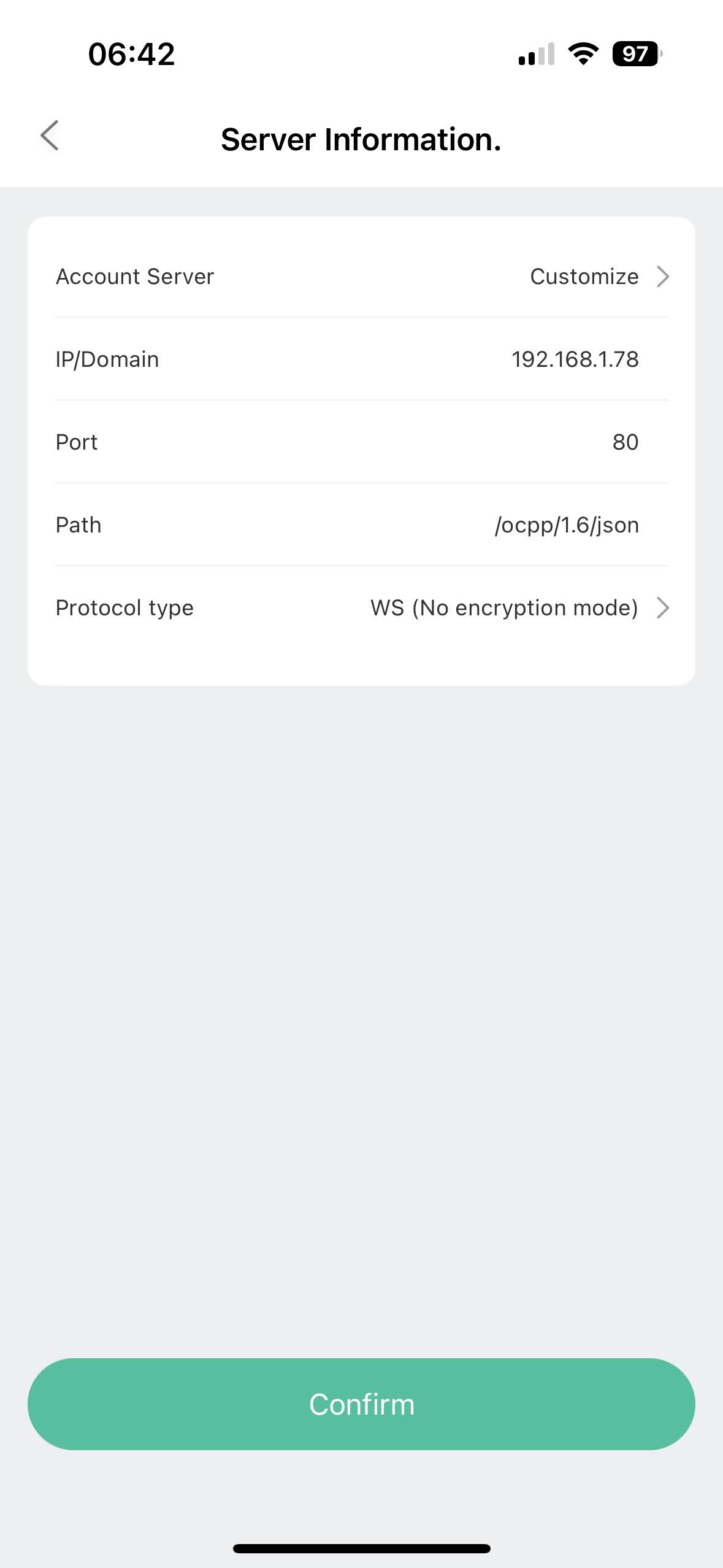

Po připojení k nabíječce EV přejděte do sekce "Připojení" (první obrázek) a vložte adresu URL serveru Reduxi (bod 4.3) do pole backend server, jak je znázorněno na druhém obrázku níže.

POZNÁMKA: Zkopírujte identitu bodu nabíječky, aby ji bylo možné použít v bodě 4.3.

4. Komunikace OCPP mezi jádrem ETRELINCH a řadičem Reduxi

4.1 Přidání zařízení

Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko "Přidat zařízení".

4.2 Vyberte zařízení, které chcete přidat.

V prvním kroku vyberte základní nastavení:

Vyberte typ zařízení: Nabíječka pro elektromobily,
Vyberte typ: OCPP 1.6 - JSON,
Pojmenujte zařízení.

4.3 Konfigurace zařízení pro OCPP (komunikační kanál)

Druhý krok se používá pro komunikační kanál, aby komunikace OCPP fungovala správně. Nejprve vyplňte identifikátor zařízení (identitu nabíjecího místa) získaný ze SW rozhraní nabíječky EV, který je třeba nastavit v komunikačním kanálu.

Při použití protokolu OCPP JSON 1.6 je zapotřebí adresa URL serveru OCPP, kterou generuje řadič Reduxi. URL lze získat přímo z komunikačního kanálu.

Příklad URL: ws://192.168.1.200/ocpp/1.6/json/

4.4 Testovací komunikace

Chcete-li se ujistit, že je komunikace OCPP navázána, můžete provést test komunikace pomocí tlačítka "Test komunikace", které se nachází vpravo dole za všemi poli komunikačního kanálu, zobrazenými na horním obrázku z předchozího bodu.

Existují tři různé případy komunikační odezvy.

Případ 1: Komunikace funguje správně.

přidat zařízení - zkontrolovat komunikaci.png

Případ 2: Nelze komunikovat se zařízením 1, ID zařízení není nastaveno nebo je jiné.

přidat zařízení - zkontrolovat identifikátor.png

Případ 3: Není nalezeno žádné zařízení s komunikací OCPP 1.6.

5. Odečty ze zařízení

Účelem tohoto bodu je ukázat, jak zkontrolovat údaje ze zařízení. To se provádí v části "Zařízení/poslední měření".

Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej sledovat prostřednictvím cloudové aplikace Reduxi.
