Ušetřete až 30 % nákladů na energii použitím kontaktů SG-ready tepelných čerpadel Stiebel Eltron prostřednictvím brány Reduxi, což umožňuje dynamické řízení přizpůsobit se kolísajícím cenám energie.

1. Potřebné komponenty pro připojení regulátoru Reduxi k tepelnému čerpadlu Stiebel Eltron.

Pro navázání spojení mezi regulátorem Reduxi a tepelným čerpadlem Stiebel Eltron jsou zapotřebí dvě součásti:

1. Reduxi ovladač
2. Zařízení Reduxi Gateway s 3x (30:1A) proudovými senzory (CT)

Zařízení Reduxi Gateway musí být nejprve přidáno (připojeno) k ovladači Reduxi, aby bylo možné ovládat/uvádět provozní režimy tepelného čerpadla. Spojení lze navázat bezdrátově (WLAN) nebo drátově přes UTP kabel (LAN). Více o připojení najdete na připojení Gateway to Controller. Zařízení Reduxi Gateway obsahuje také 3x(30:1A) proudové senzory (transformátor) sloužící k měření elektrického proudu (tj. výkonu) pro každou fázi tepelného čerpadla. Kromě toho se dva reléové výstupy používají pro generování signálů na kontakty připravené k SG, které ovlivňují provozní režimy tepelného čerpadla.

2. Připojení ovladače Reduxi a zařízení Gateway k místní síti

Níže je zobrazen symbolický obrázek celého propojení regulátoru Reduxi s tepelným čerpadlem:

Další informace o tom, jak připojit zařízení Reduxi Gateway, naleznete na odkazu: Jak nakonfigurovat Reduxi Gatway.

3. Připojení relé zařízení Reduxi GW ke kontaktům SG-ready tepelného čerpadla

Pro fyzické připojení relé zařízení Reduxi Gateway ke kontaktům SG-ready na tepelném čerpadle je nezbytné určit přesné umístění kontaktů SG-ready na desce plošných spojů tepelného čerpadla. Obrázek níže ukazuje umístění SG-ready kontaktů na desce plošných spojů tepelného čerpadla Stiebel Eltron.  Druhý obrázek zobrazuje připojení relé ke kontaktům připraveným na SG.

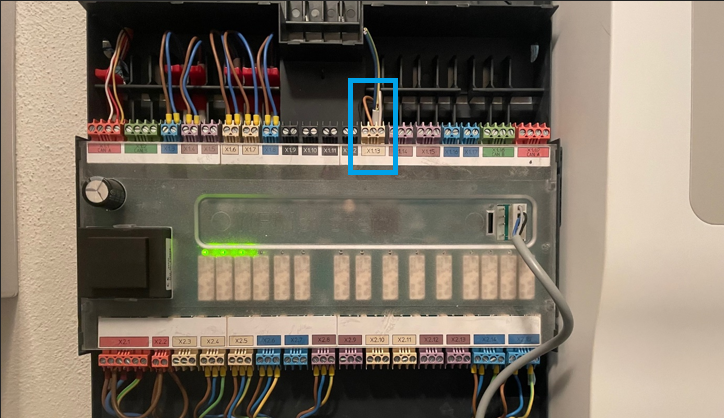

Kontakty připravené pro SG na umístění obvodu HP (konektor X1.13):

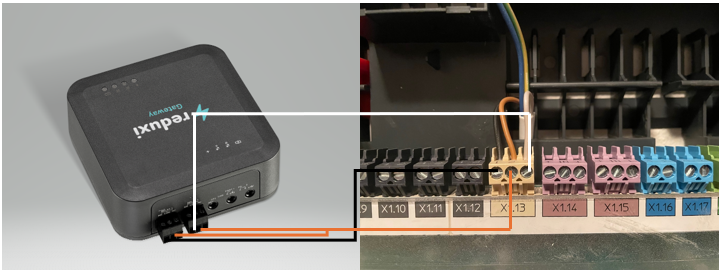

Připojení ze zařízení Reduxi GW ke kontaktům připraveným na SG na HP:

Spínací kontakt prvního relé zařízení Reduxi GW --> První kontakt na konektoru X1.13; Černý drát

COM kontakt obou relé zařízení Reduxi GW --> Druhý kontakt na konektoru X1.13; Hnědý drát

NO kontakt druhého relé zařízení Reduxi GW --> Třetí kontakt na konektoru X1.13 ; Bílý drát

Spojení:

Upozornění: Zařízení Reduxi Gateway umožňuje použití reléových výstupů jako trvale sepnutých „ Normálně zavřené – NC “ nebo rozepnutých „ Normálně otevřené – NO “, přičemž v případě tepelného čerpadla Stiebel Eltron jsou použity kontakty NO.

4. Zařízení Reduxi Gateway jako měřič s proudovými senzory

Proudové senzory (CT) zahrnuté v sadě Reduxi Gateway musí být připojeny ke třem vstupům, jednomu pro každou fázi, jak je znázorněno na obrázku níže.

Proudové čidlo pokrývá jednotlivé fázové vodiče (L1, L2, L3) tepelného čerpadla, obrázek níže:

5. Přidání tepelného čerpadla jako nového zařízení v konfigurátoru Reduxi

Chcete-li přidat nové tepelné čerpadlo jako zařízení nebo upravit stávající, postupujte podle následujících kroků, které jsou podrobně popsány v jednotlivých bodech níže.

5.1 Přidání zařízení

Přihlaste se místně do aplikace Reduxi configurator na ovladači a stiskněte Přidat tlačítko zařízení.

5.2 Vyberte zařízení, které chcete přidat

V prvním kroku (základní nastavení) vyberte základní parametry zařízení, které chcete přidat:

• Typ zařízení: HVAC,
• Typ: Redxi Meter
• Název: Zadejte název zařízení.

5.3 Komunikační kanál

První část nastavení komunikačního kanálu je určena pro propojení mezi zařízením Reduxi Gateway a ovladačem Reduxi. Vyplňte pole, jak je zobrazeno na obrázku níže (vyplní se automaticky).

Druhá část komunikačního kanálu je určena pro aktuální nastavení senzorů zařízení Reduxi Gateway, kde u všech aktuálních senzorů volíme "Auto detect from gateway".

Třetí část komunikačního kanálu je věnována definici signálů z relé zařízení Redux GW.

Logika kombinace signálů SG-ready:

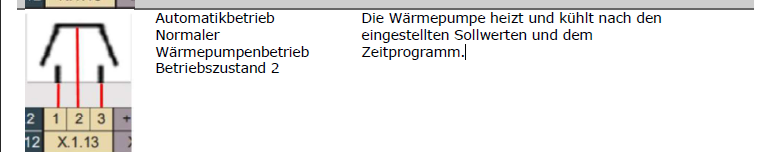

Režim ZAP (normální provoz), obě relé jsou rozepnuta (NO):

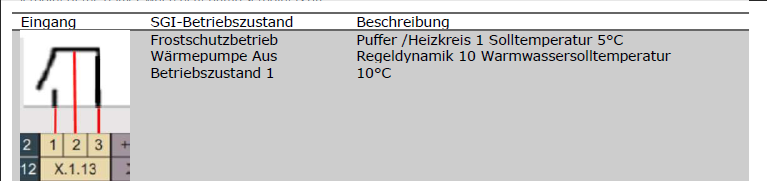

Režim VYPNUTO (nefunkční provoz), první relé je rozepnuté (NO) a druhé je sepnuté (NC):

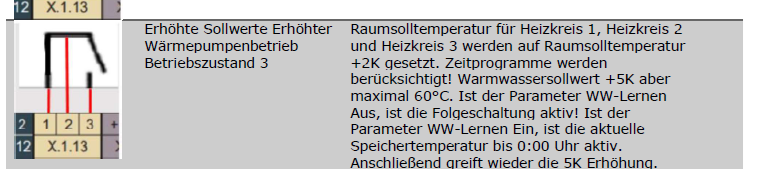

ECO režim (lehce zvýšený výkon), první relé je sepnuto (NC) a druhé je rozepnuto (NO) :

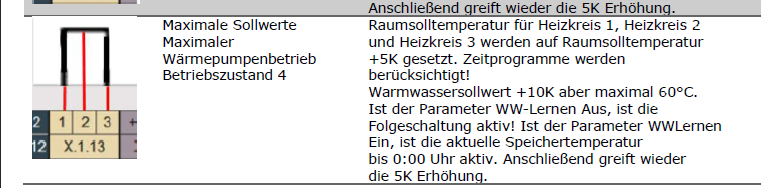

Režim BOOST (provoz se zvýšeným výkonem), obě relé jsou sepnuta (NC):

Tabulka pro provozní režimy,

 poznámka NO znamená normálně otevřeno:

Kompletní konfigurace reléových signálů v konfiguraci Reduxi:

5.5 Test komunikace

Test komunikace se provádí pomocí tlačítka "Test komunikace", umístěného vpravo dole za všemi poli parametrů komunikačního kanálu.

Test komunikace může vrátit dvě odpovědi:

1. Komunikace funguje správně, obrázek níže:

2. Komunikace nefunguje správně, obrázek níže:

5.6 Pokročilá nastavení

Pokročilé nastavení je libovolné a závisí na konkrétních potřebách místa, kde je ovladač Reduxi nainstalován. Po dokončení všech pokročilých nastavení stiskněte tlačítko „Hotovo“ vpravo dole.

5.7 Poslední měření

Po úspěšném navázání komunikace s nově přidaným zařízením lze jeho hodnoty zkontrolovat v části Devices/Sieble Eltron HP v v konfigurátoru Reduxi jako další test .

Pro pokročilé řízení tepelného čerpadla integrujte zařízení do strategie systému Reduxi. V části Zařízení/Stiebel Eltron HP v konfigurátoru Reduxi musí být typ řízení nastaven na AUTO, aby se příkazy pro strategii projevily na HP.

Pro dosažení maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify se prosím řiďte pokyny pro definování strategie na tomto odkazu: Strategie pro regulátor Reduxi.

Po úspěšném přidání zařízení a kontrole hodnot lze zařízení kontrolovat a ovládat také pomocí aplikace Reduxi.
