Ušetřete až 30 % nákladů na energii díky použití kontaktů SG-ready tepelných čerpadel Panasonic prostřednictvím brány Reduxi, což umožňuje dynamické řízení přizpůsobit se kolísajícím cenám energie.
1. Potřebné součásti pro připojení ovladače Reduxi k tepelnému čerpadlu Panasonic.
K navázání spojení mezi ovladačem Reduxi a tepelným čerpadlem Panasonic jsou zapotřebí dvě součásti:
- Reduxi ovladač
- Zařízení Reduxi Gateway s 3x (30:1A) proudovými senzory (CT)
Zařízení Reduxi Gateway musí být nejprve přidáno (připojeno) k ovladači Reduxi, aby bylo možné ovládat/uvádět provozní režimy tepelného čerpadla. Spojení lze navázat bezdrátově (WLAN) nebo drátově přes UTP kabel (LAN). Více o připojení najdete na připojení Gateway to Controller. Zařízení Reduxi Gateway obsahuje také 3x(30:1A) proudové senzory (transformátor) sloužící k měření elektrického proudu (tj. výkonu) pro každou fázi tepelného čerpadla. Kromě toho se dva reléové výstupy používají ke generování signálů pro kontaktySG-ready, které ovlivňují provozní režimy tepelného čerpadla.
2. Připojení ovladače Reduxi a zařízení Gateway k místní síti
Níže je zobrazen symbolický obrázek celého propojení regulátoru Reduxi s tepelným čerpadlem:
Další informace o připojení zařízení Reduxi Gateway naleznete na odkazu: Jak nakonfigurovat Reduxi Gatway.
3. Připojení relé zařízení Reduxi GW ke kontaktům SG-ready tepelného čerpadla
Pro fyzické připojení relé zařízení Reduxi Gateway ke kontaktům SG-ready na tepelném čerpadle je nezbytné určit přesné umístění kontaktů SG-ready na desce plošných spojů tepelného čerpadla. Obrázek níže ukazuje umístění SG-ready kontaktů na desce plošných spojů tepelného čerpadla Panasonic
. Druhý obrázek zobrazuje připojení relé ke kontaktům připraveným na SG.

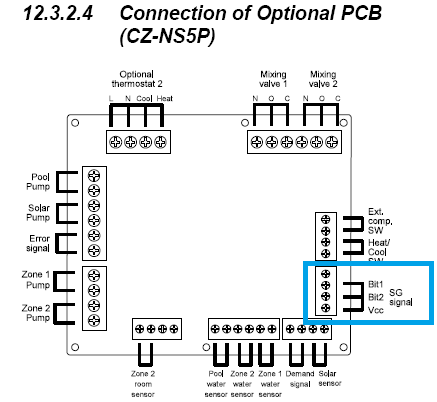

Kontakty připravené pro SG na desce plošných spojů HP CZ-NS5P:

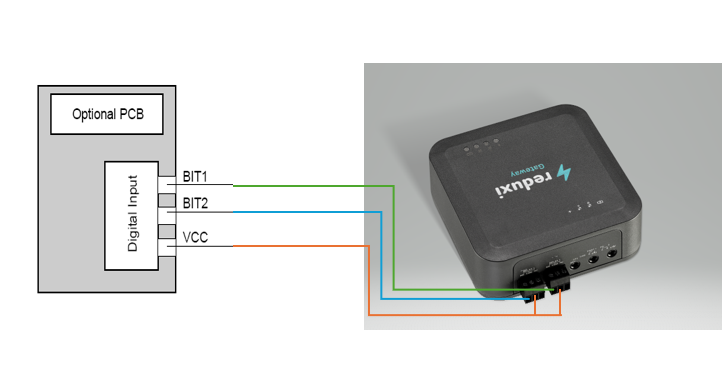

Připojení ze zařízení Reduxi GW ke kontaktům připraveným na SG na HP:
NO kontakt prvního relé zařízení Reduxi GW --> až CZ-NS5P, BIT 1 kontakt; Modrý drát
Spínací kontakt prvního relé zařízení Reduxi GW --> až CZ-NS5P, BIT 2 kontakt; Zelený vodič
COM kontakt obou relé zařízení Reduxi GW --> až CZ-NS5P, VCC 2 kontakt; Hnědý drát
Vezměte prosím na vědomí: Zařízení Reduxi Gateway umožňuje používat reléové výstupy jako trvale sepnuté „ Normálně sepnuto - NC “ nebo rozepnuté „ Normálně rozepnuto - NO “, přičemž v případě tepelného čerpadla Stiebel Eltron jsou použity kontakty NO.
4. Zařízení Reduxi Gateway jako měřič s proudovými senzory
Proudové senzory (CT) zahrnuté v sadě Reduxi Gateway musí být připojeny ke třem vstupům, jednomu pro každou fázi, jak je znázorněno na obrázku níže.
Proudové čidlo pokrývá jednotlivé fázové vodiče (L1, L2, L3) tepelného čerpadla, obrázek níže:
5. Přidání tepelného čerpadla jako nového zařízení v konfigurátoru Reduxi
Chcete-li přidat nové tepelné čerpadlo jako zařízení nebo upravit stávající, postupujte podle následujících kroků, které jsou podrobně popsány v jednotlivých bodech níže.
5.1 Přidání zařízení
Přihlaste se místně do aplikace Reduxi configurator na ovladači a stiskněte Přidat tlačítko zařízení.
5.2 Vyberte zařízení, které chcete přidat
V prvním kroku (základní nastavení) vyberte základní parametry zařízení, které chcete přidat:
- Typ zařízení: HVAC,
- Typ: Redxi Meter
- Název: Zadejte název zařízení.
5.3 Komunikační kanál
První část nastavení komunikačního kanálu je určena pro propojení mezi zařízením Reduxi Gateway a ovladačem Reduxi. Vyplňte pole, jak je zobrazeno na obrázku níže (vyplní se automaticky).
Druhá část komunikačního kanálu je určena pro aktuální nastavení senzorů zařízení Reduxi Gateway, kde u všech aktuálních senzorů volíme "Auto detect from gateway".
Třetí část komunikačního kanálu je věnována definici signálů z relé zařízení Redux GW.

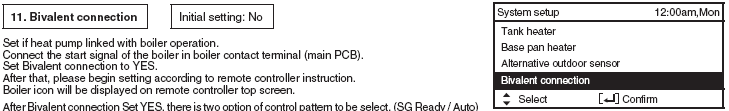

POZNÁMKA: Chcete-li povolit kontakty připravené na SG, postupujte podle pokynů v uživatelské příručce společnosti HP:

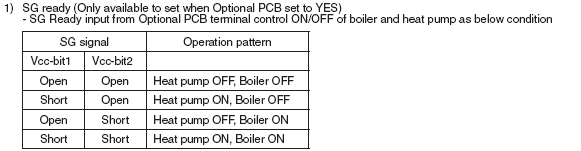

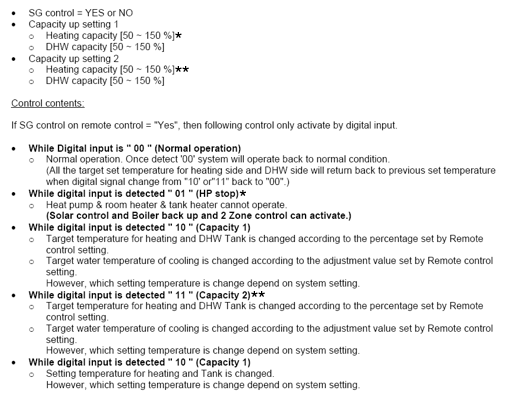

Kompletní definice signálů SG-ready:
Logika definice kombinace signálů SG-ready:
Režim ZAP (Normální provoz), první relé je rozepnuté (NO) a druhé (SG-ready) je rozepnuté (NO):
Režim OFF (HP stop), první relé je rozepnuto (NO) a druhé je rozepnuto (NC):
ECO režim (kapacita 1*), první relé je sepnuto (NC) a druhé je rozepnuto (NO) :
Režim BOOST (kapacita 2**), první relé je sepnuto (NC) a druhé je rozepnuto (NC) :

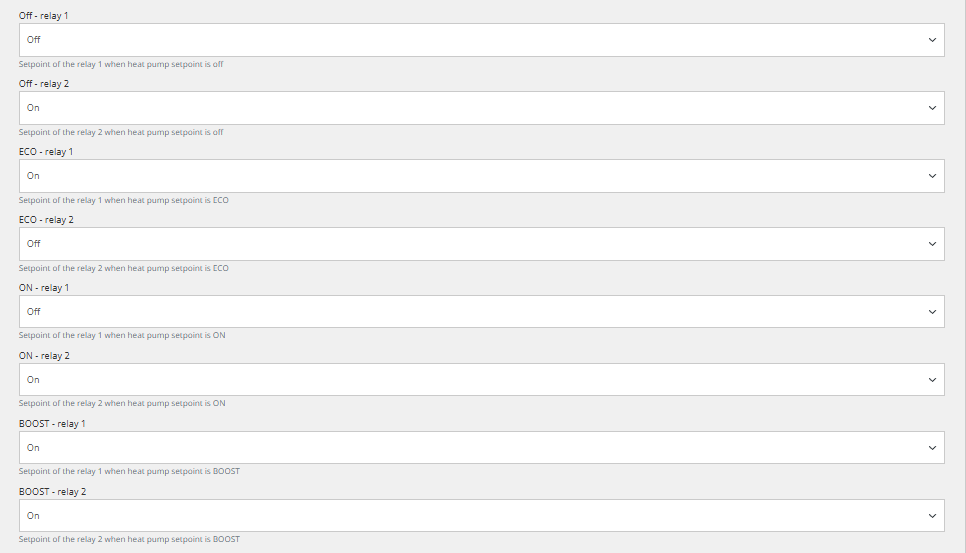

Kompletní konfigurace reléových signálů v konfiguraci Reduxi:
5.5 Test komunikace
Test komunikace se provádí pomocí tlačítka "Test komunikace", umístěného vpravo dole za všemi poli parametrů komunikačního kanálu.
Test komunikace může vrátit dvě odpovědi:
1. Komunikace funguje správně, obrázek níže:
2. Komunikace nefunguje správně, obrázek níže:
5.6 Pokročilá nastavení
Pokročilé nastavení je libovolné a závisí na konkrétních potřebách místa, kde je ovladač Reduxi nainstalován. Po dokončení všech pokročilých nastavení stiskněte tlačítko „Hotovo“ vpravo dole.
5.7 Poslední měření
Po úspěšném navázání komunikace s nově přidaným zařízením lze jeho hodnoty zkontrolovat v části Devices/Panasonic HP v v konfigurátoru Reduxi jako další test.
Pro pokročilé řízení tepelného čerpadla integrujte zařízení do strategie systému Reduxi. V části Zařízení/PanasonicHP v v konfigurátoru Reduxi, typ ovládání musí být nastaven na AUTO takže příkazy pro strategii ovlivní HP.
Pro dosažení maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify se prosím řiďte pokyny pro definování strategie na tomto odkazu: Strategie pro regulátor Reduxi.
Po úspěšném přidání zařízení a kontrole hodnot lze zařízení kontrolovat a ovládat také pomocí aplikace Reduxi.
