Ušetřete až 30 % nákladů na energii použitím kontaktů tepelných čerpadel Vaillant geoTHERM připravených na SG přes bránu Reduxi, což umožňuje dynamické řízení přizpůsobit se kolísajícím cenám energie.
1. Potřebné komponenty pro připojení regulátoru Reduxi k tepelnému čerpadlu Vaillant geoTHERM exklusiv VWS 103/3.
Pro navázání spojení mezi regulátorem Reduxi a tepelným čerpadlem Vaillant geoTHERM exklusiv VWS 103/3 jsou zapotřebí dvě součásti:
- Reduxi ovladač
- Zařízení Reduxi Gateway s 3x (30:1A) proudovými senzory (CT)
Zařízení Reduxi Gateway musí být nejprve přidáno (připojeno) k ovladači Reduxi, aby bylo možné ovládat/uvádět provozní režimy tepelného čerpadla. Spojení lze navázat bezdrátově (WLAN) nebo drátově přes UTP kabel (LAN). Více o připojení najdete na připojení Gateway to Controller. Zařízení Reduxi Gateway obsahuje také 3x(30:1A) proudové senzory (transformátor) sloužící k měření elektrického proudu (tj. výkonu) pro každou fázi tepelného čerpadla. Kromě toho se dva reléové výstupy používají ke generování signálů pro kontaktySG-ready, které ovlivňují provozní režimy tepelného čerpadla.
2. Připojení ovladače Reduxi a zařízení Gateway k místní síti
Níže je zobrazen symbolický obrázek celého propojení regulátoru Reduxi s tepelným čerpadlem:
Další informace o připojení zařízení Reduxi Gateway naleznete na odkazu: Jak nakonfigurovat Reduxi Gatway.
3. Připojení relé brány Reduxi k SG-ready kontaktům tepelného čerpadla

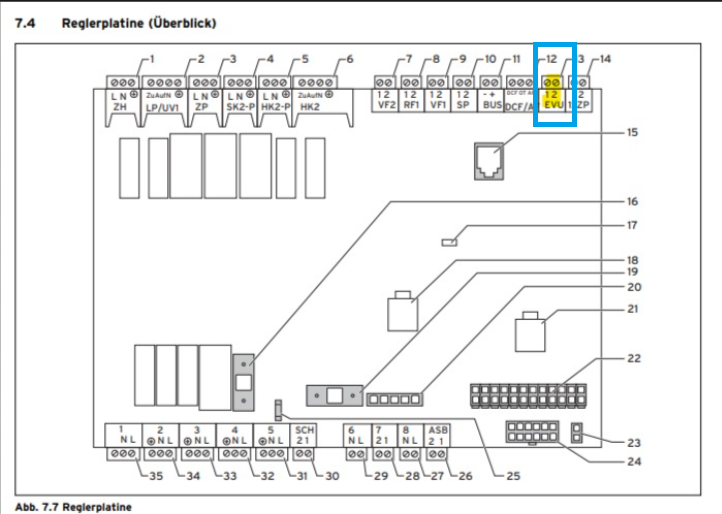

Pro fyzické připojení relé zařízení Reduxi Gateway ke kontaktům SG-ready na tepelném čerpadle je nezbytné určit přesné umístění kontaktů SG-ready na desce plošných spojů tepelného čerpadla. Obrázek níže ukazuje umístění SG-ready kontaktů na desce plošných spojů tepelného čerpadla Vaillant geoTHERM exklusiv VWS 103/3
. Druhý obrázek zobrazuje připojení relé ke kontaktům připraveným na SG.
Kontakty připravené pro SG na desce plošných spojů HP:

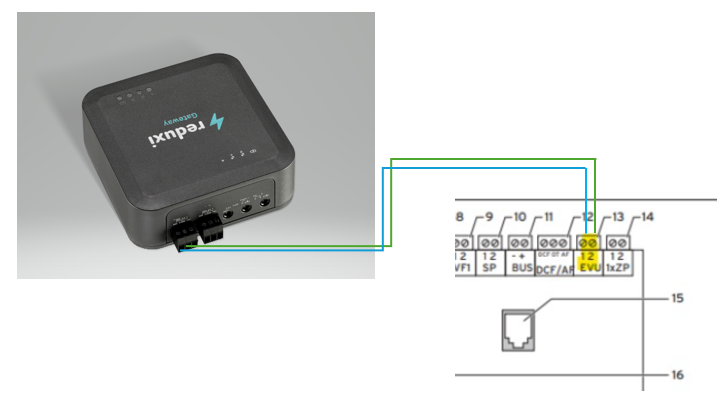

Připojení ze zařízení brány Reduxi ke kontaktům připraveným na SG na HP:
NC kontakt prvního relé zařízení brány Reduxi --> až kontakt 1 na konektor 13; Modrý drát
COM kontakt prvního relé zařízení brány Reduxi --> až kontakt 2 na konektor 13; Zelený vodič
Poznámka: Zařízení Reduxi Gateway umožňuje použití reléových výstupů jako trvale zavřených " Normálně zavřeno - NC " nebo otevřených " Normálně otevřeno - NO ", přičemž v případě tepelného čerpadla Stiebel Eltron se používají kontakty NO.
4. Zařízení Reduxi Gateway jako měřič s proudovými senzory
Proudové senzory (CT) zahrnuté v sadě Reduxi Gateway musí být připojeny ke třem vstupům, jednomu pro každou fázi, jak je znázorněno na obrázku níže.
Proudové čidlo pokrývá jednotlivé fázové vodiče (L1, L2, L3) tepelného čerpadla, obrázek níže:
5. Přidání tepelného čerpadla jako nového zařízení v konfigurátoru Reduxi
Chcete-li přidat nové tepelné čerpadlo jako zařízení nebo upravit stávající, postupujte podle následujících kroků, které jsou podrobně popsány v jednotlivých bodech níže.
5.1 Přidání zařízení
Přihlaste se místně do aplikace Reduxi configurator na ovladači a stiskněte Přidat tlačítko zařízení.
5.2 Vyberte zařízení, které chcete přidat
V prvním kroku (základní nastavení) vyberte základní parametry zařízení, které chcete přidat:
- Typ zařízení: HVAC,
- Typ: Redxi Meter
- Název: Zadejte název zařízení.
5.3 Komunikační kanál
První část nastavení komunikačního kanálu je určena pro propojení mezi zařízením Reduxi Gateway a ovladačem Reduxi. Vyplňte pole, jak je zobrazeno na obrázku níže (vyplní se automaticky).
Druhá část komunikačního kanálu je určena pro aktuální nastavení senzorů zařízení Reduxi Gateway, kde u všech aktuálních senzorů volíme "Auto detect from gateway".
Třetí část komunikačního kanálu je věnována definici signálů z relé zařízení Redux brány.
Tabulka pro provozní režimy:
poznámka NO znamená normálně otevřeno:
| NA | VYPNUTO |
| Relé 1 = NC | Relé 1 = NE |
Režim ZAP (Normální provoz), první relé je sepnuto (NC).
Režim VYP (HP stop), první relé je rozepnuto (NO)
Kompletní konfigurace reléových signálů v konfiguraci Reduxi:
5.5 Test komunikace
Test komunikace se provádí pomocí tlačítka "Test komunikace", umístěného vpravo dole za všemi poli parametrů komunikačního kanálu.
Test komunikace může vrátit dvě odpovědi:
1. Komunikace funguje správně, obrázek níže:
2. Komunikace nefunguje správně, obrázek níže:
5.6 Pokročilá nastavení
Pokročilé nastavení je libovolné a závisí na konkrétních potřebách místa, kde je ovladač Reduxi nainstalován. Po dokončení všech pokročilých nastavení stiskněte tlačítko „Hotovo“ vpravo dole.
5.7 Poslední měření
Po úspěšném navázání komunikace s nově přidaným zařízením lze jeho hodnoty zkontrolovat v části Devices/Vaillant geoTHERM exklusiv tepelné čerpadlo VWS 103/3 v v konfigurátoru Reduxi jako doplňkový test.
Pro pokročilé řízení tepelného čerpadla integrujte zařízení do strategie systému Reduxi. V části Zařízení/Vaillant geoTHERM exklusiv VWS 103/3 v konfigurátoru Reduxi, musí být typ ovládání nastaven na AUTO, aby příkazy pro strategii ovlivňovaly tepelné čerpadlo.
Pro dosažení maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify se prosím řiďte pokyny pro definování strategie na tomto odkazu: Strategie pro regulátor Reduxi.
Po úspěšném přidání zařízení a kontrole hodnot lze zařízení kontrolovat a ovládat také pomocí aplikace Reduxi.
