Integrace Reduxi s převodníkem P1 a inteligentním měřičem Siemens IM350/IM150 umožňuje sběr dat v reálném čase, což je klíčové pro optimální flexibilitu systému.

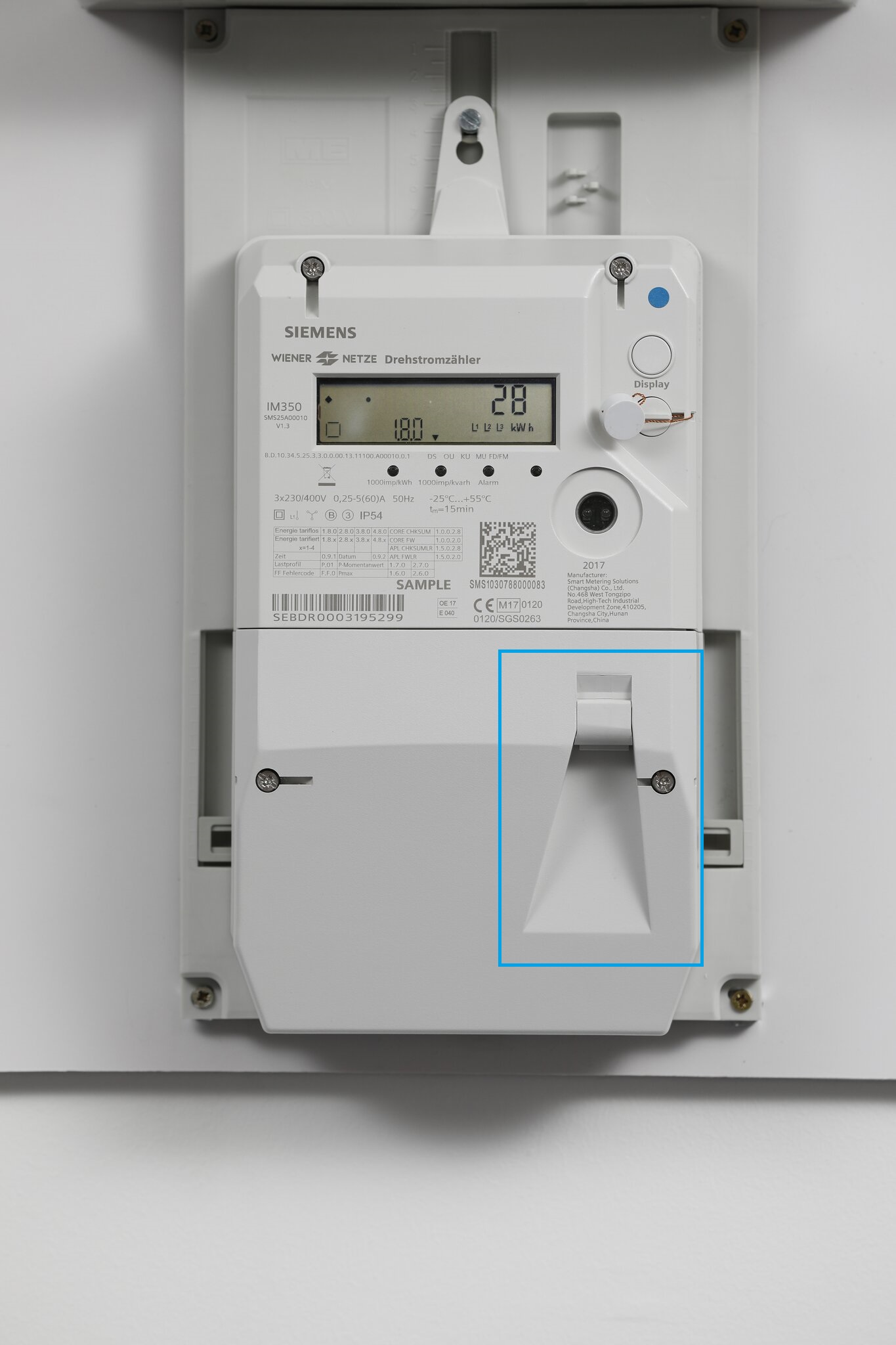

Obrázek: Port P1 na Siemens IM350

1. Komponenty pro navázání spojení s inteligentním měřičem Siemens IM350/IM150

Komponenty:

Ovladač Reduxi v některých případech zařízení Reduxi Gateway, pokud je potřeba jako přídavné zařízení.
Převodník P1 na RS485.
PoE injektor s jedním konektorem RJ12 samec a samice (zařízení je potřeba pro zřízení externího napájení datové linky).
Jeden kabel se dvěma konektory RJ12 samec.

2. Fyzické propojení mezi portem P1 na chytrém elektroměru a ovladačem Reduxi s převodníkem P1/RS485.

POZNÁMKA: Siemens IM350/ IM150 potřebuje EXTERNÍ NAPÁJENÍ pro aktivaci čtení z P1.

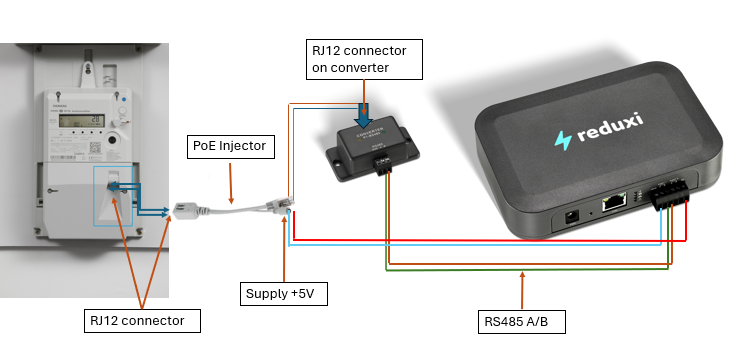

2.1 Zapojení s převodníkem P1/RS485:

Připojení, popis:

Port P1 na chytrém elektroměru k PoE injektoru s kabelem se dvěma konektory RJ12 samec.
Zástrčka RJ12 konektoru PoE injektoru na zásuvku na převodníku P1/RS485.
RS485 A a B PIN na převodníku P1/RS485 na A a B PIN na RS485-1 nebo RS485-2 na ovladači Reduxi.
0/+5 V PIN z ovladače Reduxi pro napájecí vstup na PoE injektoru --> napájecí připojení pro datovou linku.

Jak připojit ovladač Reduxi k místní síti, postupujte podle odkazu: Jak připojit ovladač Reduxi?

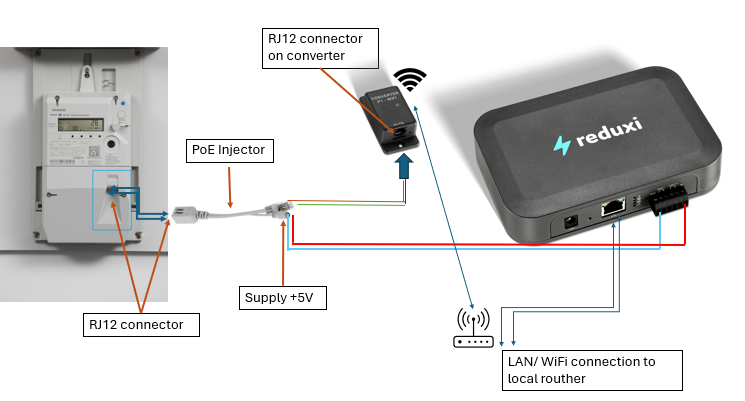

2.2 Připojení s převodníkem P1/Wi-Fi:

Připojení, popis:

Port P1 na chytrém elektroměru k PoE injektoru s kabelem se dvěma konektory RJ12 samec.
Zástrčka RJ12 konektoru PoE injektoru na zásuvku na převodníku P1/Wi-Fi.
0/+5 V PIN z ovladače Reduxi pro napájecí vstup na PoE injektoru --> napájecí připojení pro datovou linku.
Přenos dat mezi převodníkem P1/Wi-Fi a ovladačem Reduxi probíhá prostřednictvím místní sítě.

Jak připojit ovladač Reduxi k místní síti, postupujte podle odkazu: Jak připojit ovladač Reduxi?

Informace o tom, jak připojit P1/WiFi k místní síti, naleznete na odkazu: Reduxi Converter P1 WiFi

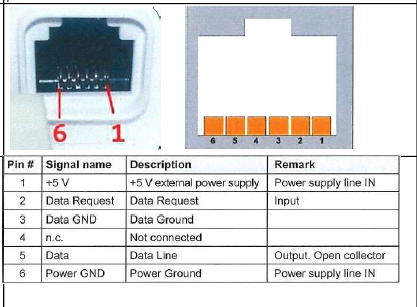

3. Definice PIN pro rozhraní inteligentního měřiče portu P1

POZNÁMKA: Napájecí kolíky jsou definovány pro PIN 1 = +5V a PIN 2 = 0V

Definice PIN v němčině:

4. Přidání nového zařízení (Siemens IM350/IM150)

Přihlaste se místně do aplikace Reduxi configurator na ovladači a stiskněte Přidat tlačítko zařízení.

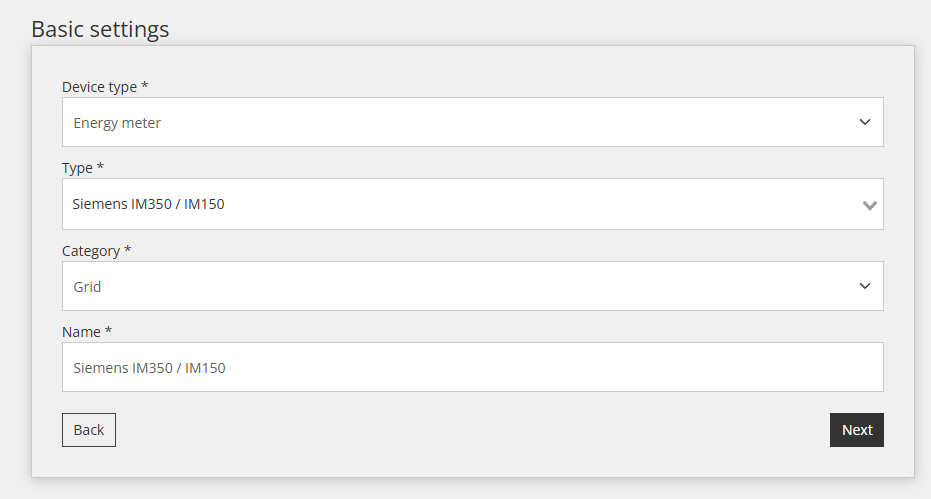

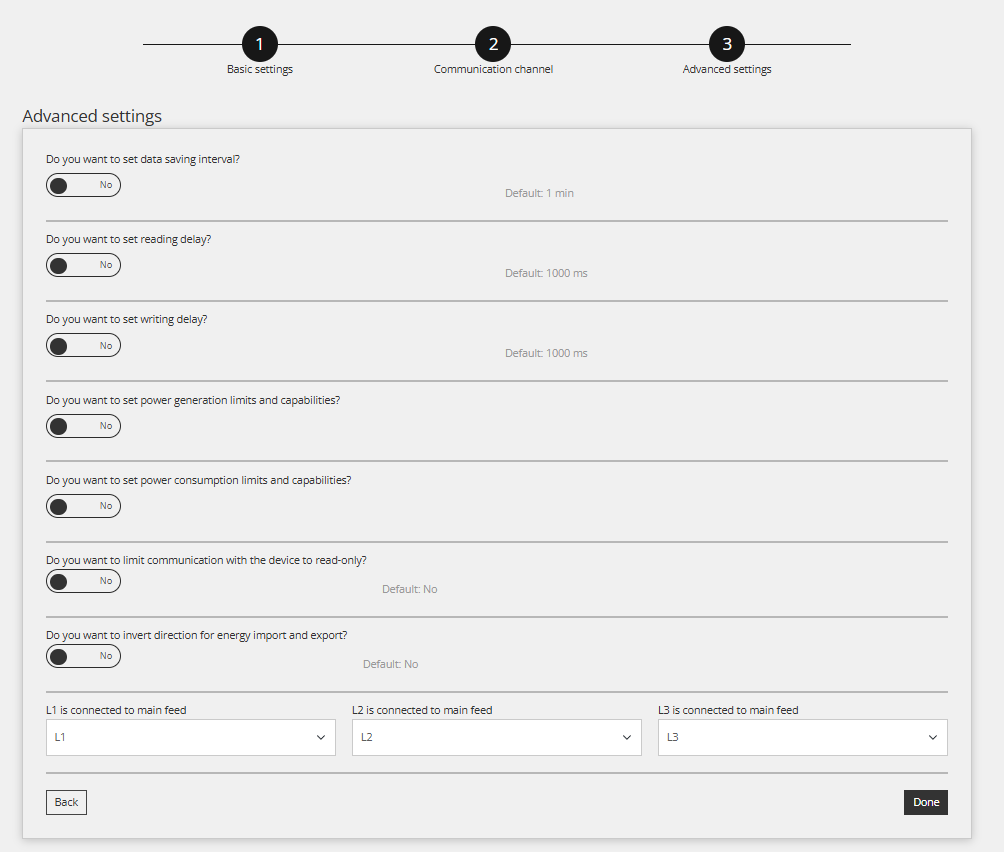

4.1 Základní nastavení

V prvním kroku jsou definována základní nastavení:

Vyberte typ zařízení: Chytrý měřič,
Vyberte typ: Siemens IM350 / IM150
Pojmenujte zařízení

4.2 Konfigurace zařízení pro komunikační kanál

Druhý krok zahrnuje konfiguraci komunikačního kanálu, který je nezbytný pro komunikaci mezi zařízeními.

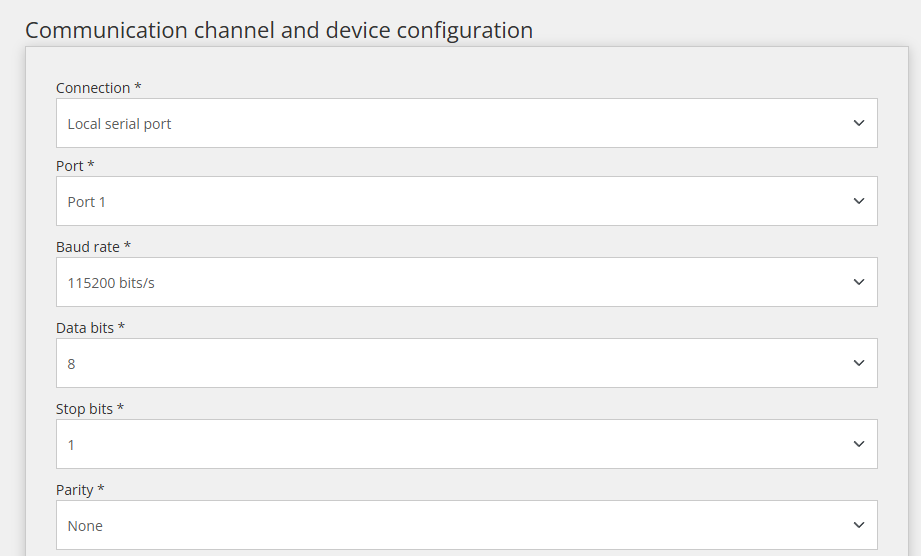

První část nastavení komunikačního kanálu:

Druhá část komunikačního kanálu:

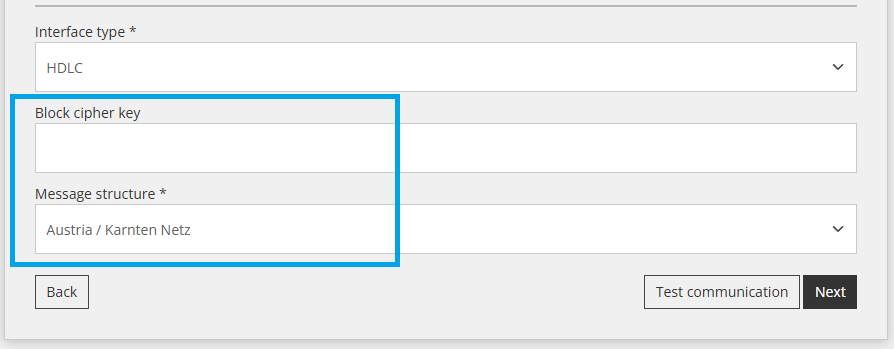

Jsou potřeba další dva parametry:

Blokový šifrovací klíč (získaný od místního DSO)
Struktura zprávy (závisí na DSO)

4.3 Test komunikace

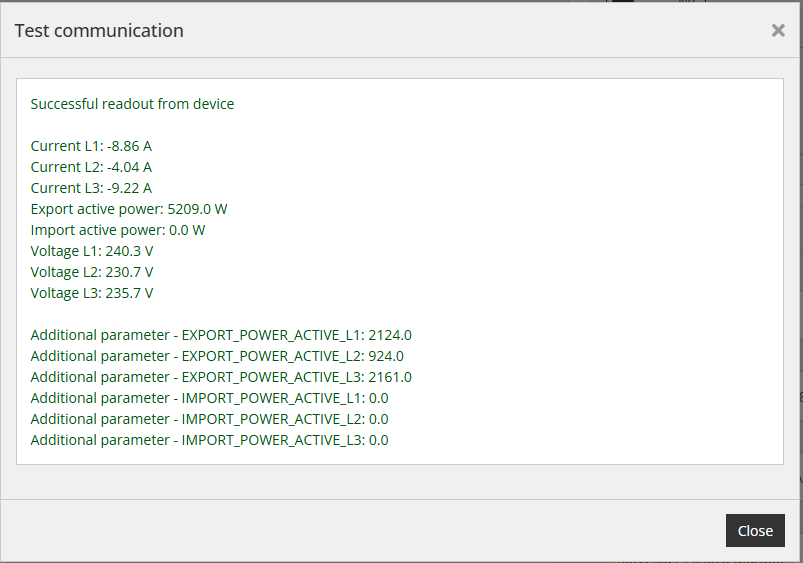

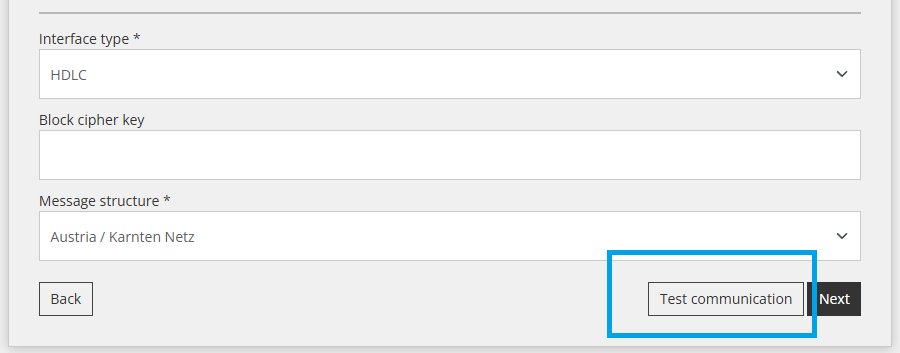

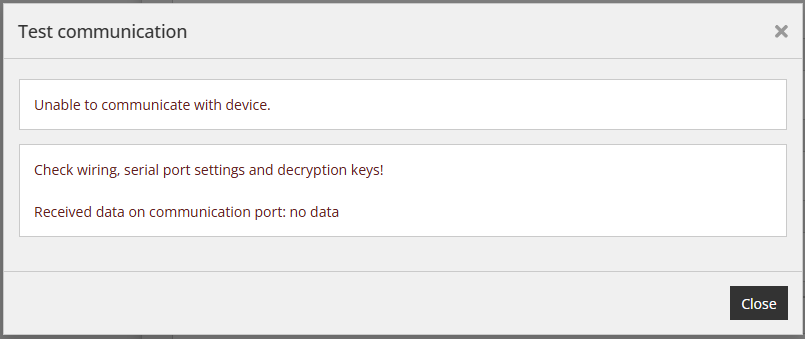

Pod všemi poli komunikačního kanálu zmíněnými v předchozím kroku se nachází tlačítko "Testovat komunikaci". Toto tlačítko se používá k ověření, zda spojení mezi zařízeními funguje správně.
