Jak připojit Pixii PowerShaper a Home (TCP/IP a RS485) k Reduxi Controller
Připojte Pixii PowerShaper a Pixii Home k Reduxi Controller přes Modbus TCP/IP nebo Modbus RTU přes RS485.
Textový popis tohoto obrázku

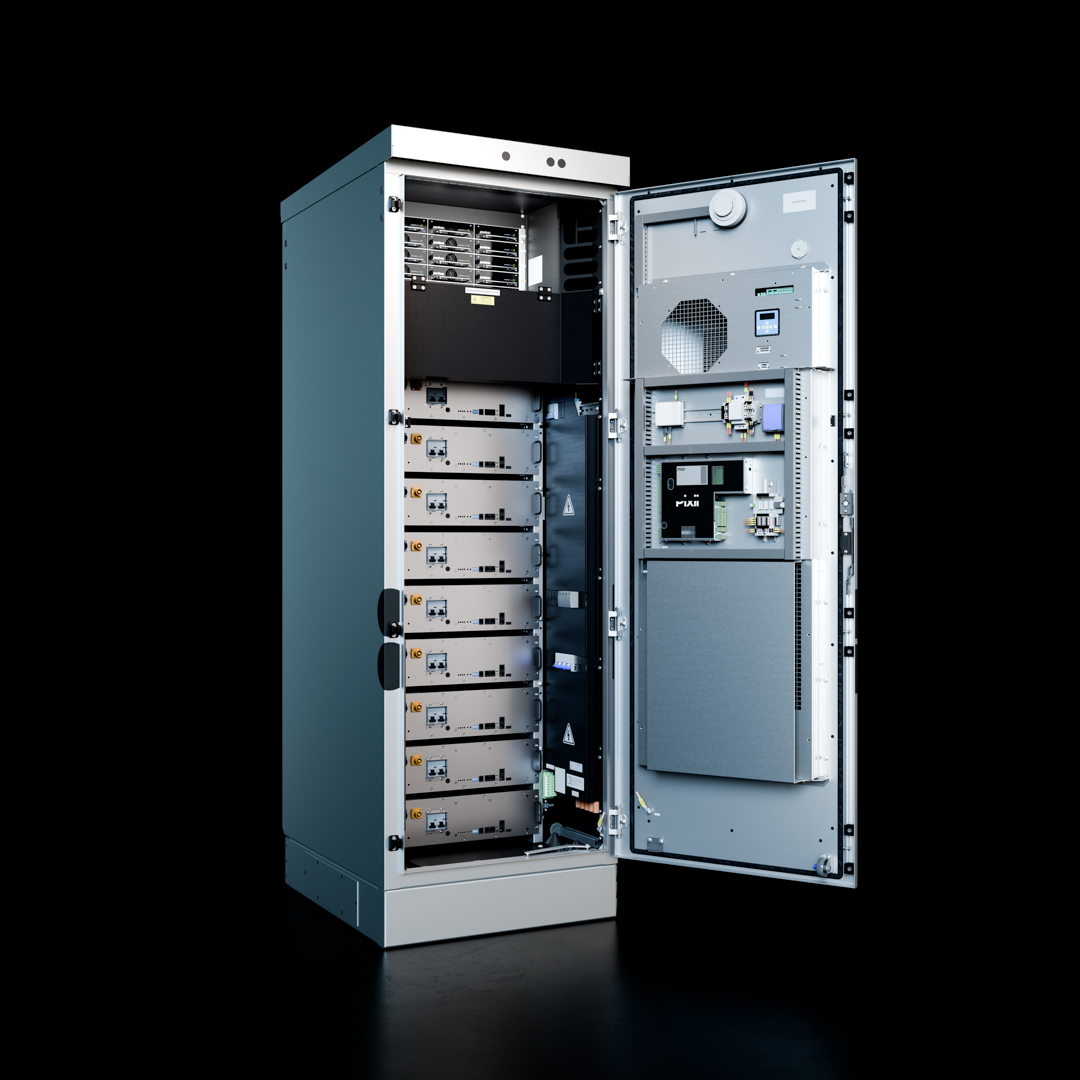

Fotografie vysoké šedé volně stojící bateriové skříně na černém pozadí s reflexní podlahou. Dvířka skříně jsou otevřená doprava. Uvnitř je v levém oddělení vidět sloupec bateriových modulů v řadách, nahoře s řídicí technikou; vnitřní strana dvířek nese kulatou mřížku ventilátoru nebo větrání a další zařízení. Žádný čitelný text ani popisky. Stávající popisek ji označuje jako bateriovou skříň Pixii PowerShaper (obrázek od výrobce).
1 Technická dokumentace
Pixii PowerShaper a Pixii Home podporují dva nezávislé způsoby komunikace Modbus pro integraci s Reduxi Controller. Stránky výrobce:
- Pixii PowerShaper – Stránka produktu od výrobce
- Pixii Home – Stránka produktu od výrobce
- Pixii document center – Datové listy a příručky od výrobce
2 Potřebné vybavení
Připravte si následující. Používejte vždy jen jeden způsob komunikace.
- Reduxi Controller (nainstalovaný a online)
- Pixii PowerShaper nebo Pixii Home
- Přístup k uživatelskému rozhraní Pixii (aplikace Pixii Home App pro Pixii Home, webové rozhraní pro PowerShaper)
- Modbus TCP/IP: ethernetový kabel a místní síť sdílená Pixii a Reduxi Controller
- Modbus RTU přes RS485: kabel RS485 a přístup dovnitř skříně Pixii (Pixii Gateway, Serial COM4)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Přehled systému a zapojení
3.1 Způsoby komunikace
Pixii PowerShaper a Pixii Home podporují dva nezávislé způsoby komunikace:
- Modbus TCP/IP přes Ethernet
- Modbus RTU přes RS485 (Serial COM4)
Vždy se používá jen jeden způsob komunikace. Závisí na návrhu lokality a dostupné infrastruktuře.
3.2 Modbus TCP/IP
Modbus TCP/IP je doporučený a nejčastěji používaný způsob. Běží přes Ethernet. Pixii a Reduxi musí být ve stejné IP síti. Uvedení do provozu a řešení problémů je snazší.
- Připojte Pixii PowerShaper nebo Pixii Home k místní síti ethernetovým kabelem.
- Připojte Reduxi Controller ke stejné místní síti.
Příklady ethernetového připojení:
Textový popis tohoto obrázku
Snímek obrazovky stránky s instalačními pokyny oříznutý nahoře, se třemi odrážkami: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Níže: vybledlá fotografie vnitřku šedé skříně se zařízením se dvěma jednotkami v racku s chladicími žebry vpravo. Červená šipka ukazuje na konektor kabelu u kulatého otvoru vlevo na horní jednotce. Černý kabel vede od konektoru dolů k soklu skříně dole.
Textový popis tohoto obrázku
Instruktážní obrázek se třemi odrážkami nahoře: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Níže: vlevo nákres vysoké úzké šedé skříně z pohledu zepředu zleva s otevřenými dvířky; malý červený čtverec označuje místo vpravo nahoře uvnitř skříně. Tečkované červené čáry vedou od čtverce k velkému červeně orámovanému detailu vpravo. Detail ukazuje montážní desku se dvěma svorkovnicemi s popisky -X9 a -X10 (popisky jsou malé), malý černý konektor nad nimi a žlutou součástku nahoře. Červený čtverec označuje místo ethernetového konektoru.
Textový popis tohoto obrázku
Schéma připojení skříně, síťového switche a Reduxi Controller. Vlevo: vybledlá fotografie vnitřku šedé skříně s malým černým konektorem u horního okraje. Šedý síťový kabel vede od tohoto konektoru k černému průmyslovému síťovému switchi s osmi porty RJ45 uprostřed (dvě řady po čtyřech). Druhý šedý kabel vede od switche k tmavému Reduxi Controller vpravo (logo reduxi, černý zásuvný konektor vpravo dole). Žádné textové popisky kromě loga reduxi.
3.3 Modbus RTU přes RS485
Modbus RTU přes RS485 použijte, pokud Ethernet není k dispozici nebo je vyžadována sériová průmyslová sběrnice. Je to sériové připojení, vyžaduje přístup do skříně a využívá Serial COM4 na Pixii Gateway.
Textový popis tohoto obrázku
Diagram z dokumentu výrobce zobrazující černý modul Pixii Gateway se zelenými zásuvnými svorkovnicemi ve dvou pohledech, s červenými vodicími čarami a popisky. První pohled (popisek Figure 2.2 Left side view): popisky svorkovnic na levém okraji shora dolů: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Na modulu je vytištěno logo Pixii. Druhý pohled (modul otočen, horní část oříznuta na horním okraji druhé sekce): popisky USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In a Earthing screw (ukazuje na levý dolní roh).
- RS485 se nachází na Pixii Gateway
- Připojovací bod: Serial COM4
- Fyzický přístup: uvnitř skříně Pixii
- Reference: Figure 2.3 – Right side view (Serial COM4)
4 Konfigurace zařízení na Pixii
Konfigurujte jen sekci způsobu, který používáte: 4.1 až 4.3 pro Modbus TCP/IP, 4.4 až 4.6 pro Modbus RTU přes RS485.
4.1 Nastavení sítě (Modbus TCP/IP)
Přejděte do uživatelského rozhraní Pixii (aplikace Pixii Home App pro Pixii Home, webové rozhraní pro PowerShaper) a otevřete Communication → Network settings.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Pixii. Levé tmavé menu s názvem Menu: Service Settings (zvýrazněno), System, Battery, Converters, Meter, Communication (orámováno azurově), Gateway, Setup guides, Phone view, Logout. Hlavní oblast, horní řada: Status (zelená fajfka), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Tři ukazatele: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Zdroje: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Dlaždice Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Zátěže: P: -4241 W. Stav skříně: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Logo Pixii. Níže: spojnicový graf History s legendou Battery voltage, SoC, PowerShaper, Meter power a osami pro napětí baterie (0 až 64), SoC (0 až 120), výkon (-10k až 10k). Záložky dole: Overview, Voltages.
Nastavte:
- IP adresa (doporučena statická IP adresa)
- Maska podsítě
- Brána (je-li to nutné)
Zapište si IP adresu Pixii. Budete ji potřebovat pro konfiguraci v Reduxi.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Pixii, stránka Network setting. Levé tmavé menu: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Záhlaví: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Pole: Type: DHCP (zešedlé rozbalovací pole); Name: Wired connection 1; Host name; Address (ipv4), orámováno azurovým obdélníkem; Mask; Gateway; Obtain DNS server address automatically: pole není zaškrtnuto; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Tlačítka: Edit, Save (zešedlé).
4.2 Modbus TCP
Přejděte do Menu → Communication → Modbus a nastavte:
| Parametr | Hodnota |
|---|---|
| Enabled | Yes |
| Typ | TCP/IP |
| TCP Port |
502 (výchozí) |
Uložte nastavení.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Pixii. Levé tmavé menu s názvem Communication s položkami: Back, TCP/IP, MQTT, HTTPS (s ikonou cloudu), E-mail, SMS, Serial ports, Modbus (zvýrazněno azurovým rámečkem), Certificates, Multicabinet. Text záhlaví: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Hlavní panel s názvem Modbus setting: Enabled: zaškrtnuto; Type: TCP/IP v4 (zelené rozbalovací pole); Msg. lifetime: 60; Listen to all: zaškrtnuto; TCP/IP client port: zešedlé, hodnota; Multicabinet regulation type: Multiple Services. Tlačítka: Save, Set default.
4.3 Typ regulace Multicabinet (nutný pro Modbus TCP)
Přejděte do Menu → Communication → Modbus. K dispozici jsou dvě možnosti:
Multiple Services
- Interní řídicí logika Pixii je aktivní
- Reduxi funguje jako nadřazený systém
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Pixii, stránka Service Settings, záhlaví Site: Tolvmansgatan – Home, Logged in as: installer. Levé tmavé menu Menu (vlevo oříznuto): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Rozbalovací pole Profile: None, zelený čtverec, tlačítko Set, šedé pole zobrazující None. Seznam Unused services s šipkami přehrání: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Pravý seznam s nadpisem Run by priority, Enable services (zaškrtávací pole zaškrtnuto) je prázdný a orámovaný červeným obdélníkem. Tlačítka: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi přebírá plné řízení
- Pixii pracuje jako řízené zařízení
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Pixii. Levé tmavé menu s názvem Communication: Back, TCP/IP, MQTT, HTTPS (s ikonou cloudu), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Záhlaví: Site: PIXII Vassundavägen 178, Logged in as: installer. Panel Modbus setting: Enabled: zaškrtnuto; Type: TCP/IP v4 (zelené rozbalovací pole); Msg. lifetime: 60; Listen to all: zaškrtnuto; TCP/IP client port: šedé pole; Multicabinet regulation type: Simple. Tlačítka: Save, Set default.
Aby systém správně reagoval, aktivujte Demand Response. Klikněte na tlačítko přehrávání (posuňte jej doprava) a nastavení uložte.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Pixii ve dvou částech. Levé tmavé menu s názvem Communication: Back, TCP/IP, MQTT, HTTPS (s ikonou cloudu), E-mail (světle zvýrazněno), SMS, Serial ports, Modbus, Certificates, Multicabinet. Záhlaví: Site: Lärlingsgatan 16, Logged in as: installer. Stránka Service Settings: rozbalovací pole Profile: None, zelený čtverec, tlačítko Set a šedé pole zobrazující None. Levý seznam Unused services s šipkami přehrání: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Pravý seznam s nadpisem Run by priority, Enable services (zaškrtávací pole zaškrtnuto): jedna položka Demand response se čtvercem zastavení, šipkami nahoru a dolů a zelenou fajfkou. Oba seznamy mají vodorovný posuvník. Tlačítka dole: Save, Refresh (obrysové), Guide, Back.
4.4 Role Multicabinet (nutná pro RS485)
Přejděte do System → General settings.
| Systém | Role Multicabinet |
|---|---|
| Systém s jednou skříní | Client |
| Systém s více skříněmi | Jedna skříň: Master. Všechny ostatní: Client. |
4.5 Sériový port (RS485)
Přejděte do Menu → Communication → Serial ports. Vyberte záložku Serial Port 4 (COM4) a nastavte:
| Parametr | Hodnota |
|---|---|
| Enabled | Yes |
| Přenosová rychlost | 19200 |
| Datové bity | 8 |
| Stop bity | 1 |
| Parita | None |
Uložte nastavení.
4.6 Modbus RTU
Přejděte do Menu → Communication → Modbus a nastavte:
| Parametr | Hodnota |
|---|---|
| Enabled | Yes |
| Typ | RS485 RTU |
| Životnost zprávy | 60 |
| Identita sériového portu | 4 |
| Sériová adresa Modbus |
1 (jedna skříň) |
| Typ regulace Multicabinet | simple |
V systémech s více skříněmi potřebuje každá skříň jedinečnou adresu Modbus.
Uložte nastavení.
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání Pixii do Reduxi Controller
Tento krok je pro oba způsoby komunikace stejný, kromě zvoleného typu připojení.
6.1 Základní nastavení
Přihlaste se do Reduxi Configurator (viz bod 5) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky levého postranního panelu Reduxi Configurator. Nahoře: logo reduxi s textem CONFIGURATOR. Sbalené sekce: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dvě tlačítka vedle sebe: Add device (ikona plus, označeno modrým zvýrazňovacím rámečkem) a Add strategy (ikona plus). Pod nimi dvě položky: Settings a Profile. Oblast vpravo od postranního panelu je prázdná bílá.
V prvním kroku definujte základní nastavení:
- Typ zařízení:
Battery - Type:
Pixii PowerShaperneboPixii Home - Name: název dle vašeho výběru
Textový popis tohoto obrázku
Snímek obrazovky průvodce přidáním zařízení v Reduxi Configurator, krok 1 ze 3. Ukazatel postupu se třemi kroky: 1 Basic settings (aktivní, černý kruh), 2 Communication channel (šedý), 3 Advanced settings (šedý). Nadpis: Basic settings. Pole: Device type * : prázdný rozbalovací seznam; Type * : prázdný rozbalovací seznam; Name * : prázdné textové pole. Tlačítka: Back (vlevo dole), Next (vpravo dole, tmavé).
6.2 Nastavení komunikace
Vyberte typ komunikace a podle toho nastavte parametry. Použijte hodnoty, které jste nastavili na Pixii (viz bod 4).
| Typ komunikace | Použití pro |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator se třemi kroky: 1 Basic settings (hotovo, černě), 2 Communication channel (aktuální, černě), 3 Advanced settings (šedě). Nadpis: Communication channel and device configuration. Connection *: TCP/IP. IP *: prázdné. Port *: 502. Modbus unit ID *: 2, orámováno modrým obdélníkem. Tlačítka: Back, Test communication, Next (tmavé).
6.3 Test komunikace
Klikněte dole v průvodci na Test communication. Test jednou přečte data z Pixii a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
Test vrátí jeden ze dvou výsledků:
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem "Test communication" s tlačítkem zavření (x) vpravo nahoře. Zelený text v rámečku s obsahem: "Successful readout from device". Uvedené hodnoty: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Tlačítko vpravo dole: Close.
Textový popis tohoto obrázku
Snímek obrazovky dialogu Test communication (zavírací křížek vpravo nahoře). První rámeček: Unable to communicate with device. Druhý rámeček s červeným textem: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Tlačítko: Close (tmavé).
6.4 Pokročilá nastavení
Pokročilá nastavení jsou volitelná. Závisí na potřebách místa, kde je Reduxi Controller nainstalován. Po dokončení všech pokročilých nastavení stiskněte vpravo dole Done.
Textový popis tohoto obrázku
Snímek obrazovky průvodce přidáním zařízení v Reduxi Configurator, krok 3 ze 3 (Advanced settings). Ukazatel postupu se třemi černými kruhy 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktivní). Nadpis: Advanced settings. Osm otázek ano/ne, každá s vypnutým přepínačem a malou nápovědou k výchozí hodnotě vpravo: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (poslední otázka, malý text; Default: No). Dole řada tří rozbalovacích seznamů: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Tlačítka: Back (vlevo) a tmavé tlačítko vpravo (popisek malý, zní Done).
7 Kontrola naměřených hodnot a nastavení řízení
7.1 Nastavení řízení pro zařízení Pixii
Systém Pixii můžete řídit jedním ze dvou způsobů (viz bod 4, bod 4.3). Podle zvolené možnosti nastavte v Reduxi Configurator odpovídající control type pro každé přidané zařízení Pixii.
Pro Multiple Services nakonfigurujte zařízení v části Devices – Pixii – Details – All settings podle obrázku:
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator se dvěma panely. Levý panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Pravý panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: přepínač nastaven na No. Control mode *: EMS by Pixii (Multiple Services), se šedým textem nápovědy Select control mode of inverter.
Pro Simple Modbus nakonfigurujte zařízení v části Devices – Pixii – Details – All settings podle obrázku:
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator se dvěma panely. Levý panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Pravý panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: přepínač nastaven na No. Control mode *: EMS by setpoint (Simple Modbus), se šedým textem nápovědy Select control mode of inverter.
7.2 Poslední měření
Po navázání komunikace zkontrolujte jako doplňkový test hodnoty v části Devices – Pixii PowerShaper v Reduxi Configurator.
Textový popis tohoto obrázku
Snímek obrazovky stránky zařízení Reduxi pro tepelné čerpadlo, karta Last measurements (karty: Last measurements, Analysis, Archive; rozbalovací seznam a ikona obnovení vpravo nahoře). Horní dlaždice: "Control type" s tlačítky Auto (tmavé) a Manual (zvýrazněné tyrkysově, vybrané); druhá dlaždice s řadou čtyř malých tlačítek, jedno zvýrazněné tyrkysově (malé popisky: Off.). Karta "Current": tři hodnoty 0.55, 0.57, 0.59 (popisky fází a jednotky malé). Karta "Power": tři hodnoty 0.4, 0.0, 0.4. Karta "Energy": jedna hodnota 78.7. Karta "Other": řádky s hodnotami OFF, MANUAL, OFF, OFF, ON. Karta "Settings": hodnoty Voltage 246.00, 244.40, 246.30. Každá hodnota má malé časové razítko.
7.3 Povolení řízení Reduxi
Pro pokročilé řízení baterie začleňte zařízení do strategie systému Reduxi. V části Devices – Pixii PowerShaper nebo Pixii Home v Reduxi Configurator nastavte control type na AUTO. Teprve potom budou příkazy strategie ovlivňovat baterii.
Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
Po přidání zařízení ho můžete také sledovat a ovládat přes aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–3): Přečtěte si stránky výrobce a vyberte jeden způsob: Modbus TCP/IP přes Ethernet (doporučeno) nebo Modbus RTU přes RS485 na Serial COM4.
Pixii (bod 4): Nastavte síť a Modbus na Pixii. TCP: IP adresa, port 502, typ regulace Multicabinet. RTU: role Multicabinet, sériový port 4 s 19200 baudy a nastavení Modbus.
Přidání do Reduxi (body 5–6): Otevřete Configurator a přidejte zařízení s typem Pixii PowerShaper nebo Pixii Home. Vyberte TCP/IP nebo Serial RS485. Spusťte Test communication.
Spuštění do provozu (bod 7): Nastavte control type pro svou variantu Pixii, zkontrolujte Last measurements a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Ověřte, že jsou Pixii a Reduxi Controller ve stejné IP síti a že jsou IP adresa a port 502 správné (TCP). U RTU zkontrolujte, zda nastavení sériového portu na Pixii odpovídá nastavení v Reduxi (viz bod 4). |
| Komunikace Modbus nefunguje | Restartujte Pixii. |
| Je nutné změnit typ regulace Multicabinet | Typ regulace Multicabinet může změnit pouze podpora Pixii. |
| Příkazy Reduxi nemají na Pixii žádný účinek | Zkontrolujte, zda je pro Simple Modbus aktivováno Demand Response (viz bod 4) a zda je control type v Reduxi AUTO (viz bod 7). |
| Připojení RS485 nenalezeno | RS485 je na Pixii Gateway, Serial COM4, uvnitř skříně Pixii. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
