Připojte a nakonfigurujte ovladač Pixii Powershaper a Home Reduxi (TCP/IP a RS485)

1. Přehled

Pixii PowerShaper a Pixii Home podporují dva nezávislé komunikační metody Modbus pro integraci s ovladačem Reduxi:

Podporované komunikační režimy:

• Modbus TCP/IP přes Ethernet
• Modbus RTU přes RS485 (sériový port COM4)

Používá se vždy pouze jedna komunikační metoda v závislosti na návrhu místa a dostupné infrastruktuře.

2. Komunikační možnost A – Modbus TCP/IP

2.1 Popis

Modbus TCP/IP je doporučená a nejčastěji používaná komunikační metoda.

Charakteristiky:

• Komunikace přes Ethernet
• Pixii a Reduxi musí být ve stejné IP síti
• Snadnější uvedení do provozu a řešení problémů

2.2 Fyzické připojení – Modbus TCP/IP

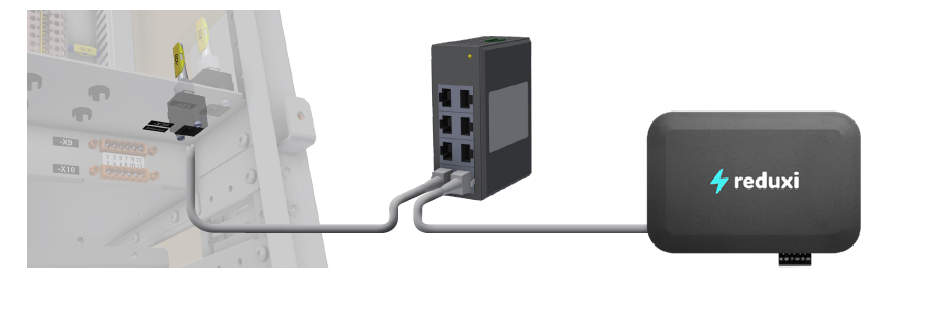

1. Připojte Pixii PowerShaper / Pixii Home k lokální síti pomocí Ethernetového kabelu.
2. Připojte řídicí jednotku Reduxi do stejné lokální sítě.

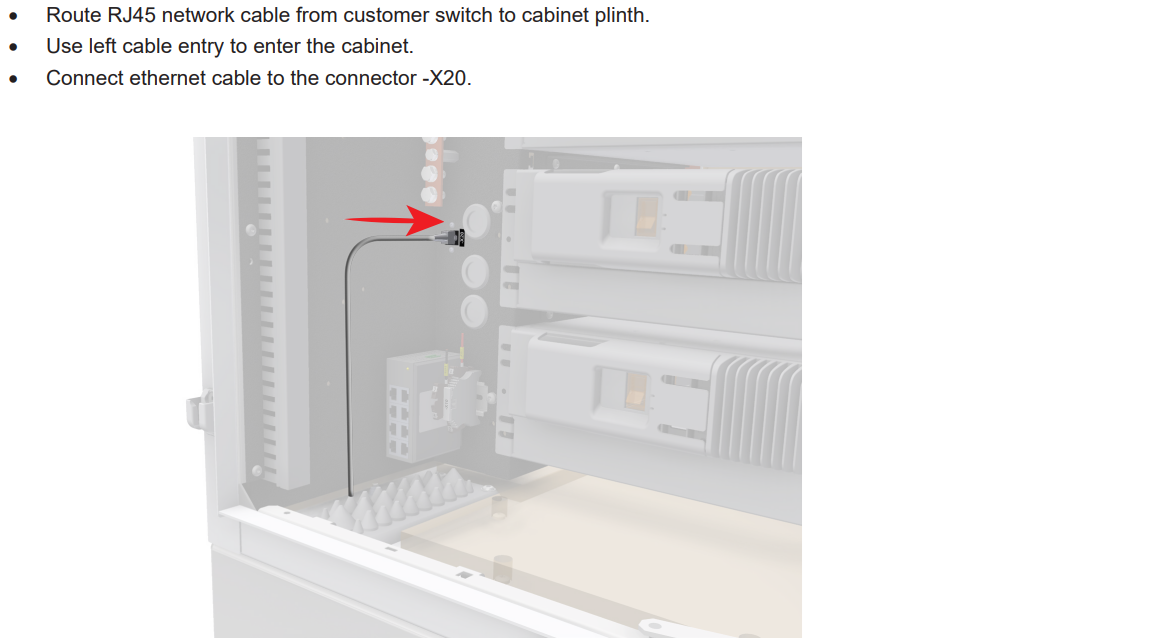

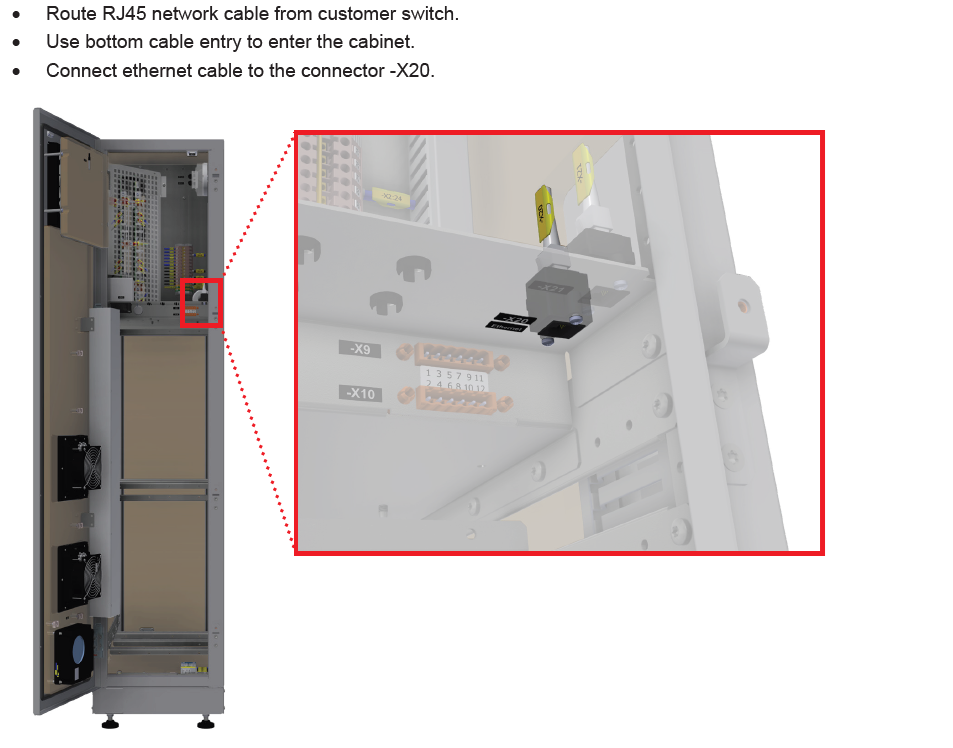

Příklady připojení Ethernetu:

• Pixii PowerShaper

• Pixii Home

2.3 Konfigurace sítě (Pixii)

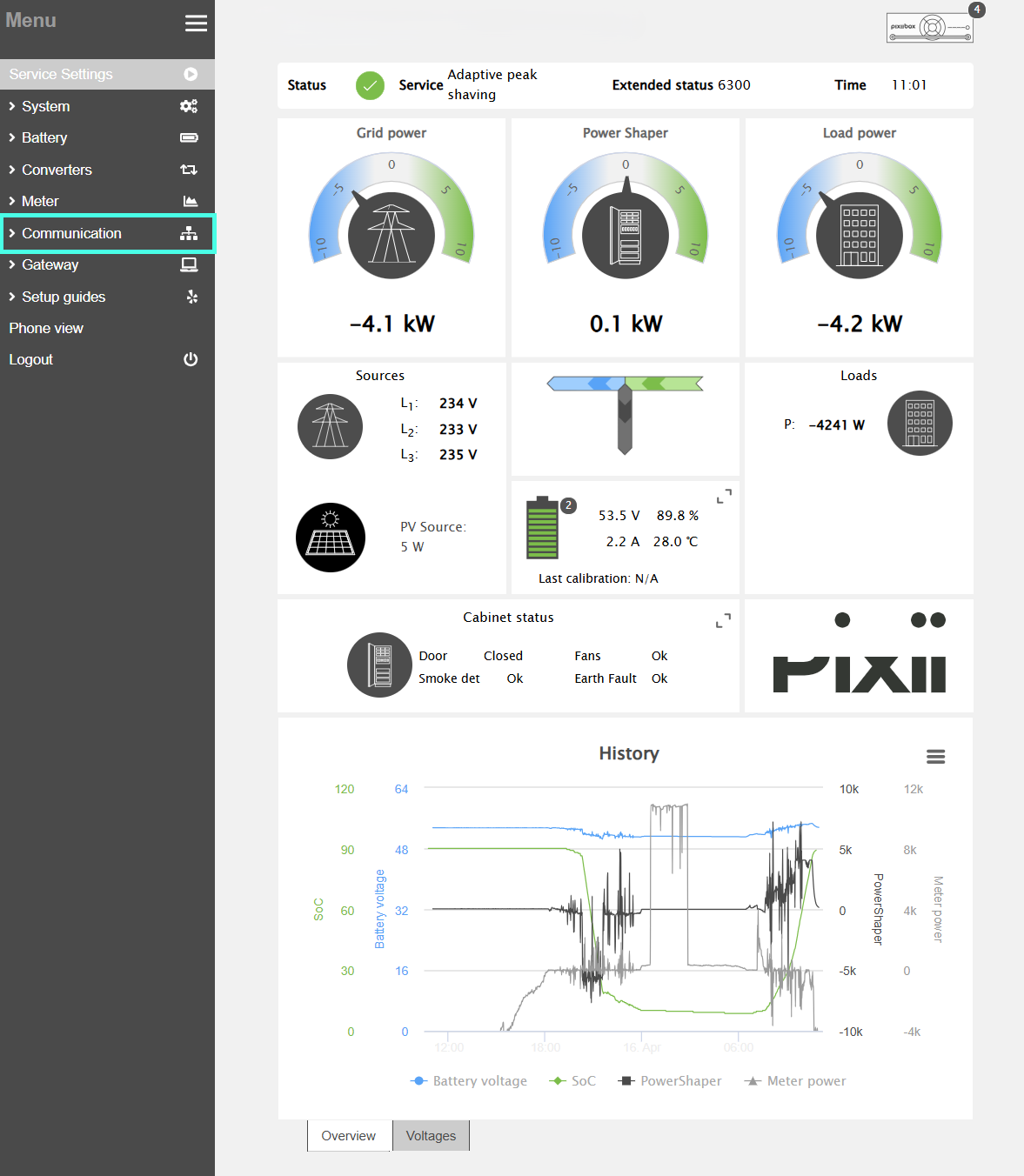

1. Vstupte do uživatelského rozhraní Pixii
   (Aplikace Pixii Home pro Pixii Home, Webové rozhraní pro PowerShaper)
2. Přejděte na:

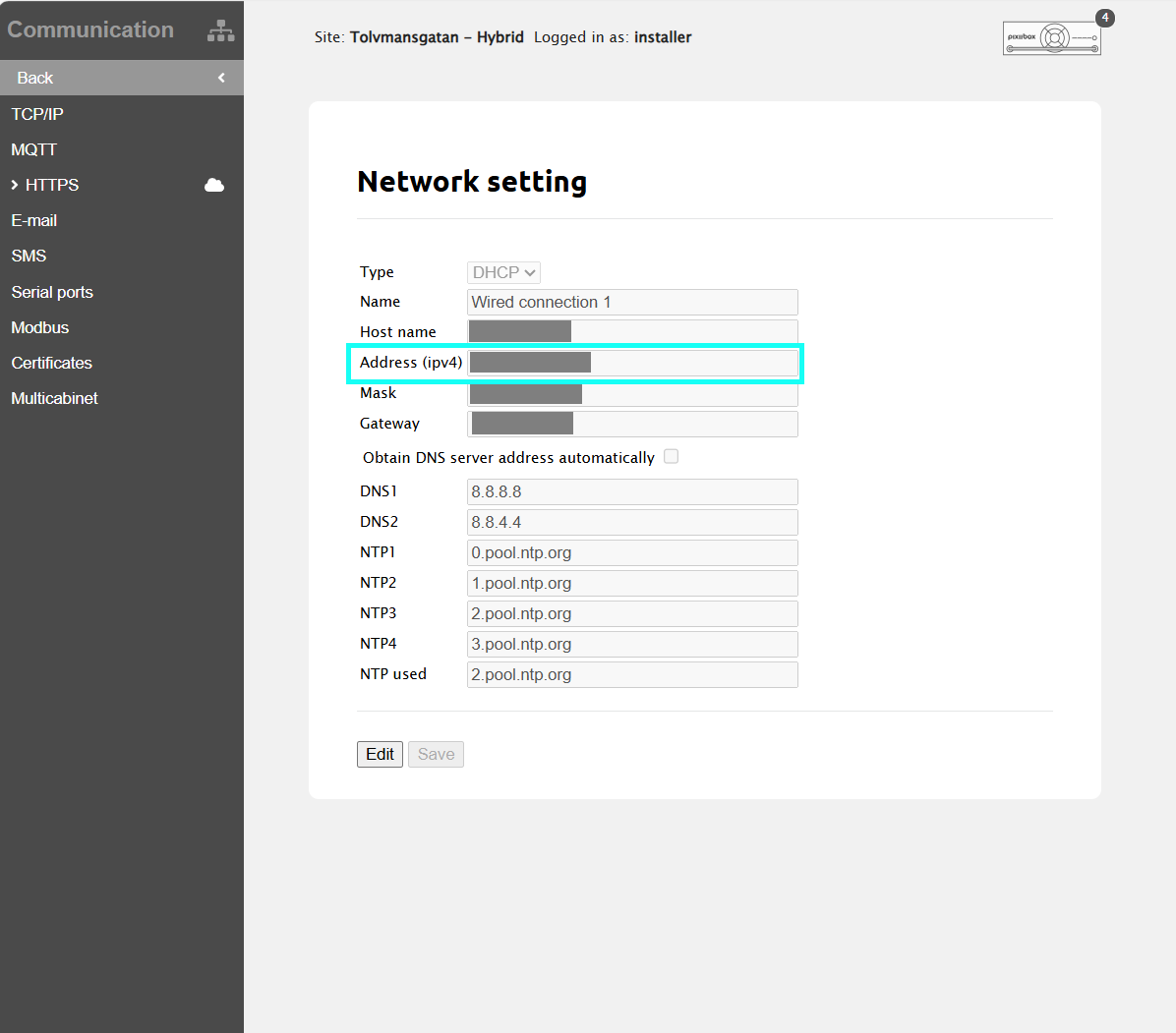

Komunikace → Nastavení sítě

3. Nakonfigurujte:

• IP adresa
  → Doporučena statická IP
• Maska podsítě
• Brána (pokud je vyžadována)

4. Poznamenejte si IP adresu Pixii pro konfiguraci Reduxi.

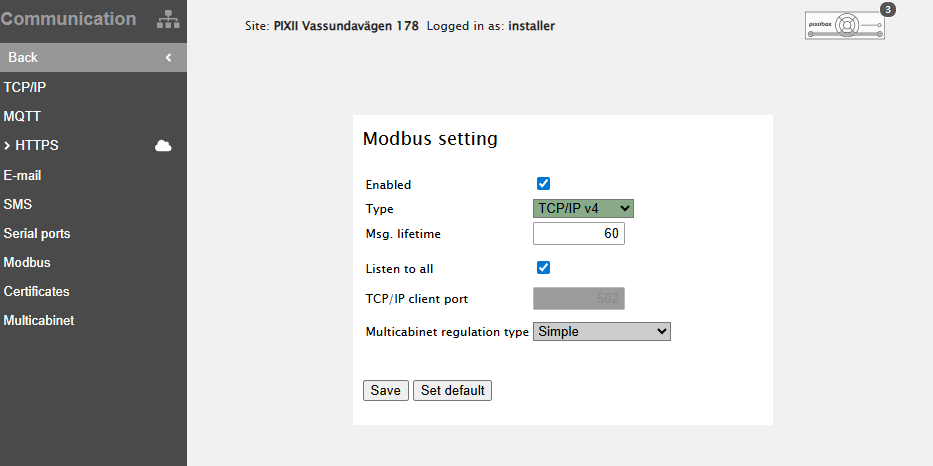

2.4 Konfigurace Modbus TCP (Pixii)

1. Přejděte na:

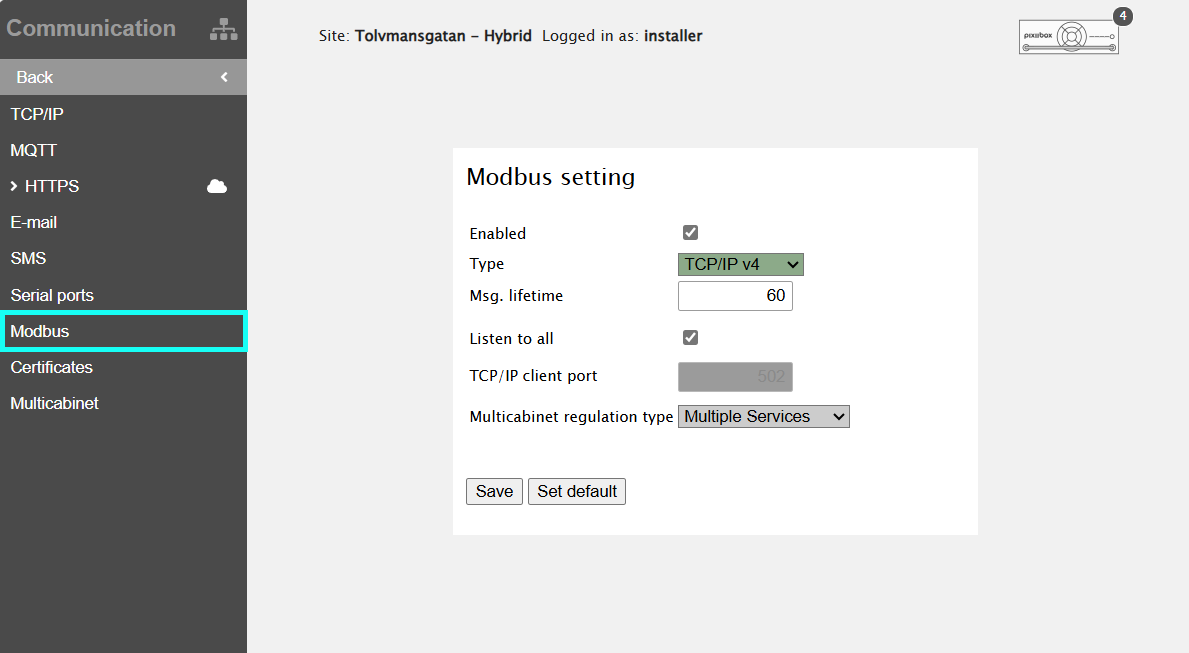

Menu → Komunikace → Modbus

2. Nastavte:

• Povoleno: Ano
• Typ: TCP/IP
• TCP port: 502 (výchozí)

3. Uložte nastavení.

2.5 Typ regulace pro více skříní (vyžadováno pro Modbus TCP)

Přejděte na:

Menu → Komunikace → Modbus

K dispozici jsou dvě možnosti:

Více služeb

• Interní řídicí logika Pixii je aktivní
• Reduxi funguje jako dohlížecí systém

Jednoduchý Modbus

• Reduxi přebírá plnou kontrolu
• Pixii funguje jako řízené zařízení

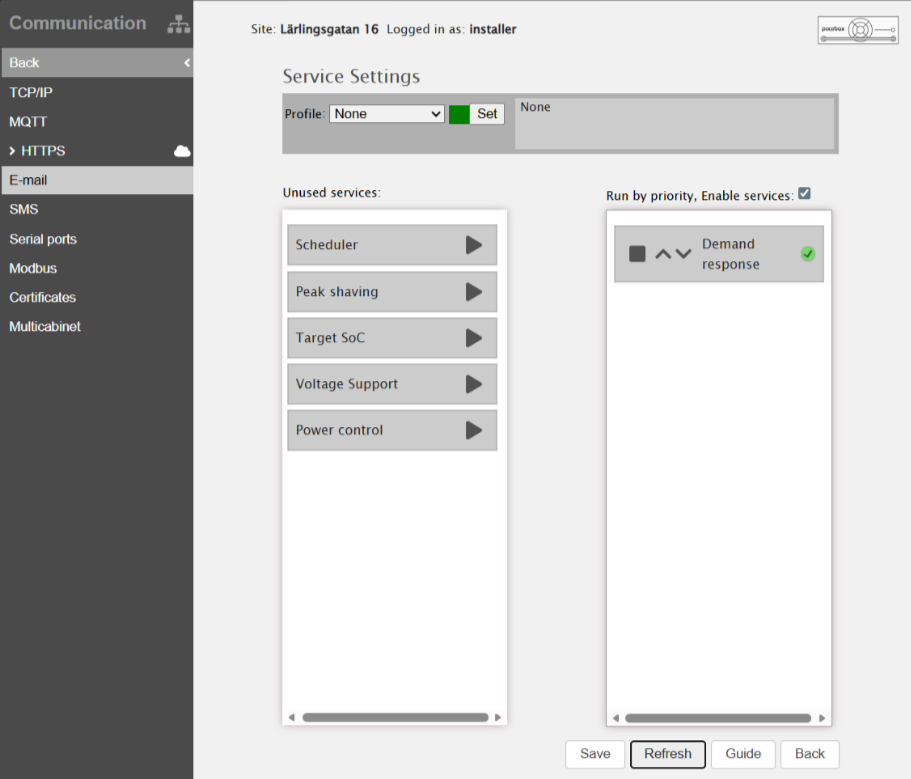

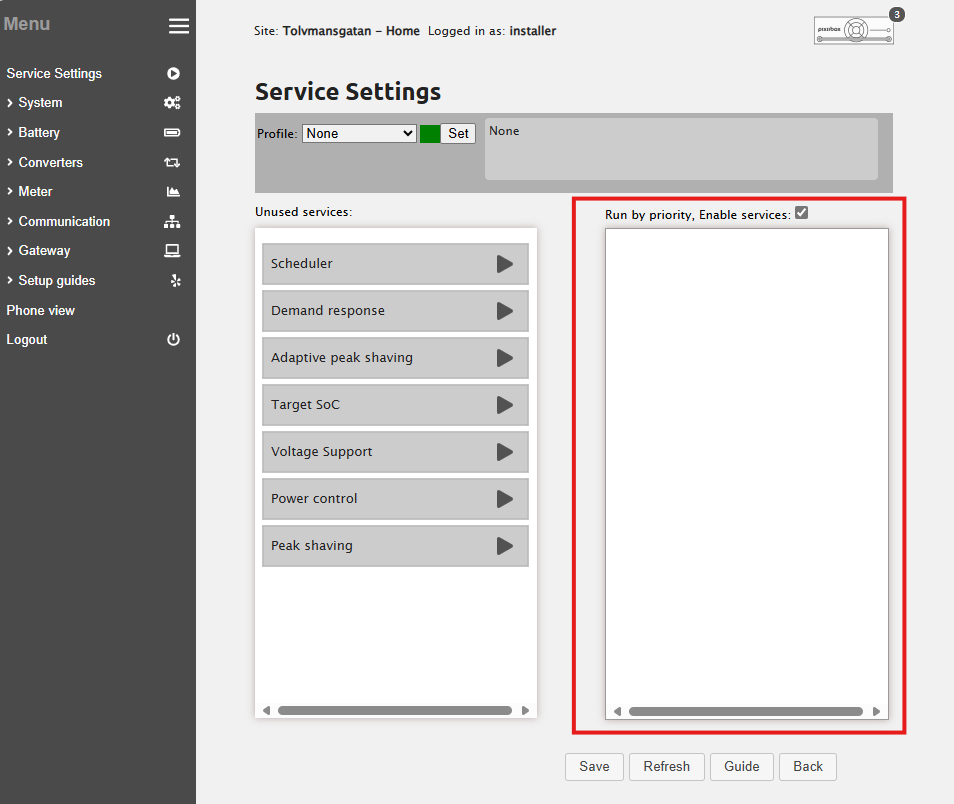

Pro zajištění správné reakce systému bylo nutné aktivovat řízení spotřeby (Demand Response). To se provede kliknutím na tlačítko přehrávání (posunutím doprava) a následným uložením nastavení.


Pokud komunikace Modbus nefunguje správně, restartujte PIXII.

Poznámka:
Změna typu regulace Multicabinetu může být provedena pouze podporou Pixii.

3. Komunikační možnost B – Modbus RTU přes RS485

3.1 Popis

Modbus RTU přes RS485 se používá, když:

• Ethernet není k dispozici
• Je vyžadována sériová průmyslová sběrnice

Charakteristiky:

• Sériová komunikace
• Vyžaduje přístup do skříně
• Používá Pixii Gateway sériový port COM4

3.2 Fyzické umístění RS485

• RS485 je umístěn na Pixii Gateway
• Připojovací bod: sériový port COM4
• Fyzický přístup: uvnitř skříně Pixii

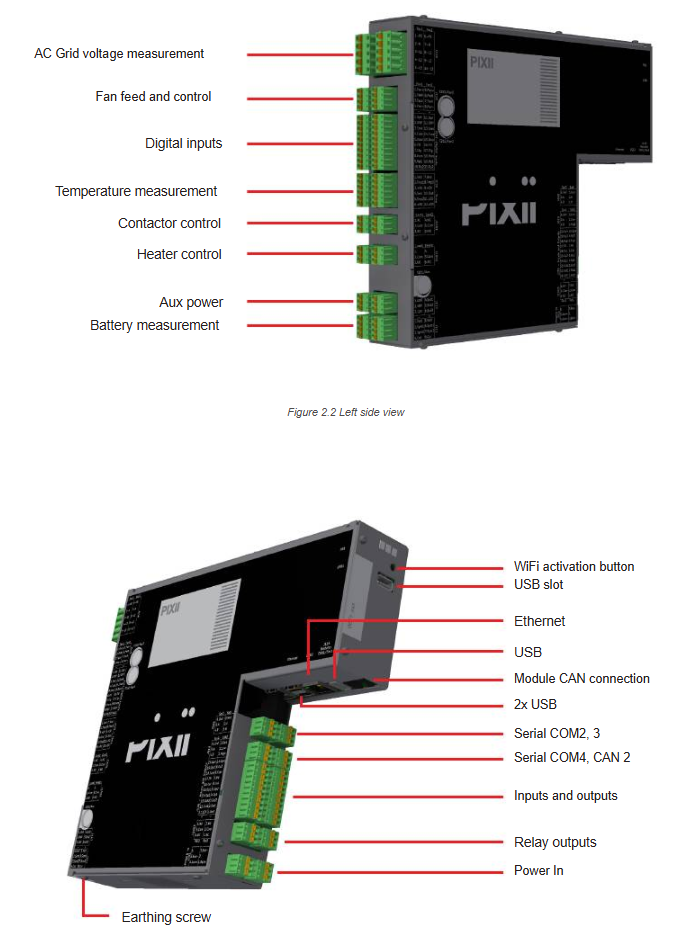

• Odkaz: Obrázek 2.3 – Pohled z pravé strany (sériový port COM4)

3.3 Konfigurace role pro více skříní (vyžadováno pro RS485)

Přejděte na:

Systém → Obecná nastavení

Jedno skříňový systém:

• Role pro více skříní: Klient

Více skříňový systém:

• Jedna skříň: Master
• Všechny ostatní: Klient

Poznámka:
Role pro více skříní je nezávislá na rolích Modbus master/slave.
Pixii je vždy Modbus slave.

3.4 Konfigurace sériového portu (RS485)

Přejděte na:

Menu → Komunikace → Sériové porty

Vyberte kartu sériového portu „4“ (COM4) a nakonfigurujte:

Uložte nastavení.

3.5 Konfigurace Modbus RTU

Přejděte na:

Menu → Komunikace → Modbus

Nastavte:

Pro systémy s více skříněmi:

• Každá skříň musí používat jedinečnou adresu Modbus.

Uložte nastavení.

4. Přidání Pixii k řídicí jednotce Reduxi

Tento krok je identický pro obě komunikační možnosti, s výjimkou zvoleného typu připojení.

4.1 Přidat zařízení

Přihlaste se do konfigurátoru Reduxi a vyberte Přidat zařízení.

4.2 Základní nastavení zařízení

• Typ zařízení: Baterie
• Typ: Pixii PowerShaper nebo Pixii Home
• Název: Definováno uživatelem

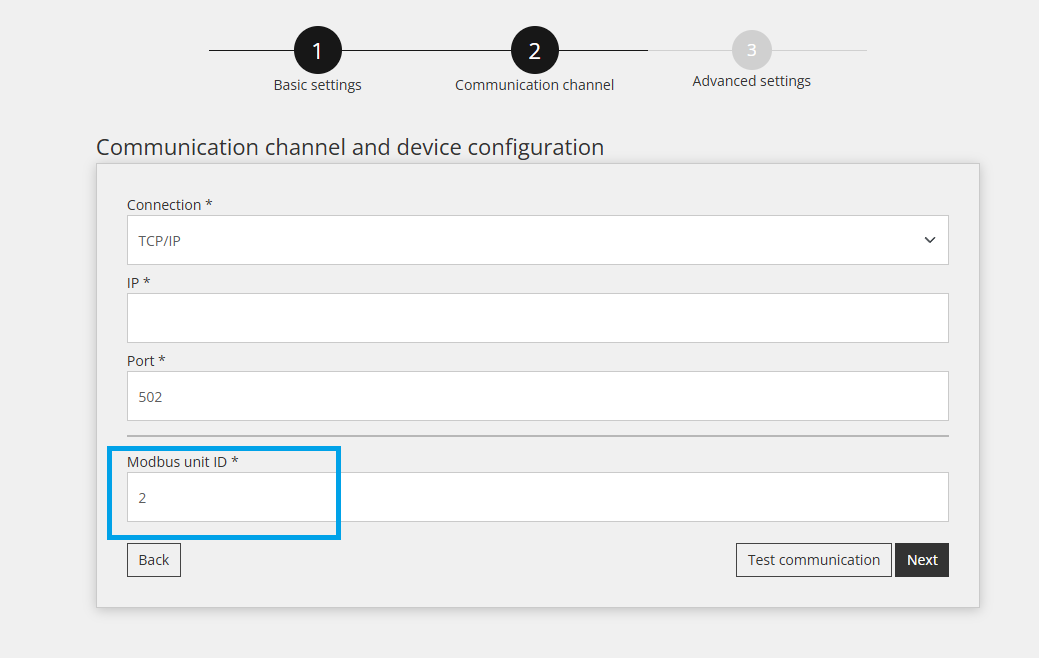

4.3 Výběr komunikačního kanálu

Vyberte typ komunikace:

• TCP/IP → pro Modbus TCP
• Sériový RS485 → pro Modbus RTU

Nakonfigurujte parametry podle toho.

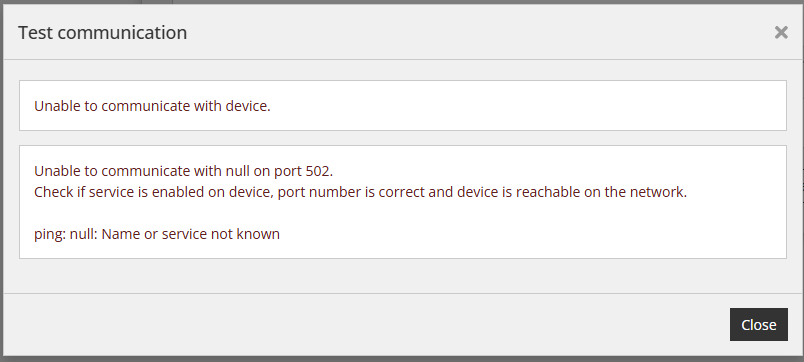

4.4 Test komunikace

Použijte Test komunikace.

Možné výsledky:

• ✅ Komunikace úspěšná
• ❌ Komunikace selhala

5. Rozšířená nastavení

Pokročilé nastavení je libovolné a závisí na konkrétních potřebách místa, kde je řídicí jednotka Reduxi nainstalována. Po dokončení všech pokročilých nastavení stiskněte tlačítko „Hotovo“ vpravo dole.

6. Nastavení/definice ovládání pro zařízení PIXII v konfigurátoru Reduxi

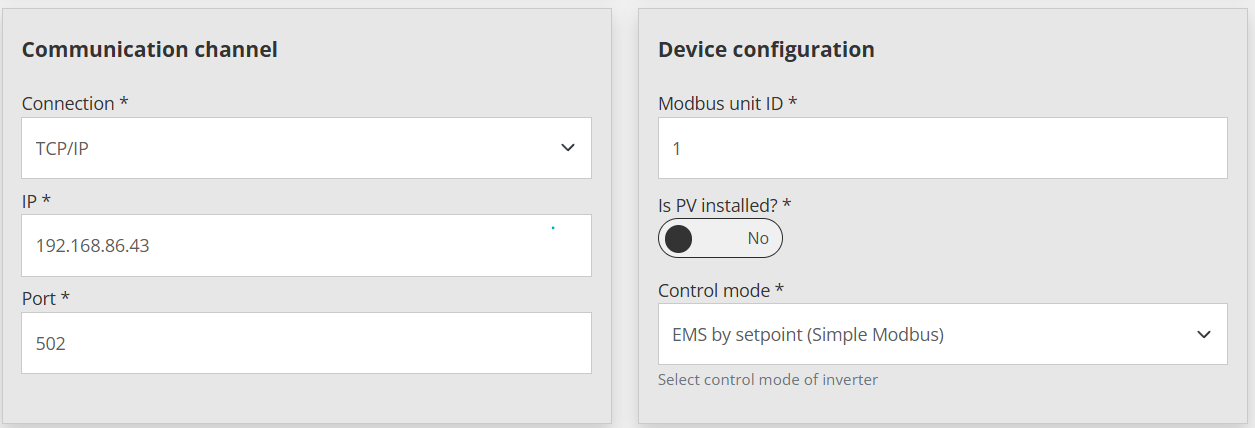

Řízení systému PIXII lze provádět pomocí dvou možností, jak je popsáno v bodě 3.3, Nastavení PIXII Modbus. V závislosti na tom, která možnost je použita, si musí uživatel také uvědomit, že pro každé zařízení PIXII, které je přidáno do systému, musí být v konfigurátoru Reduxi definován příslušný typ řízení.

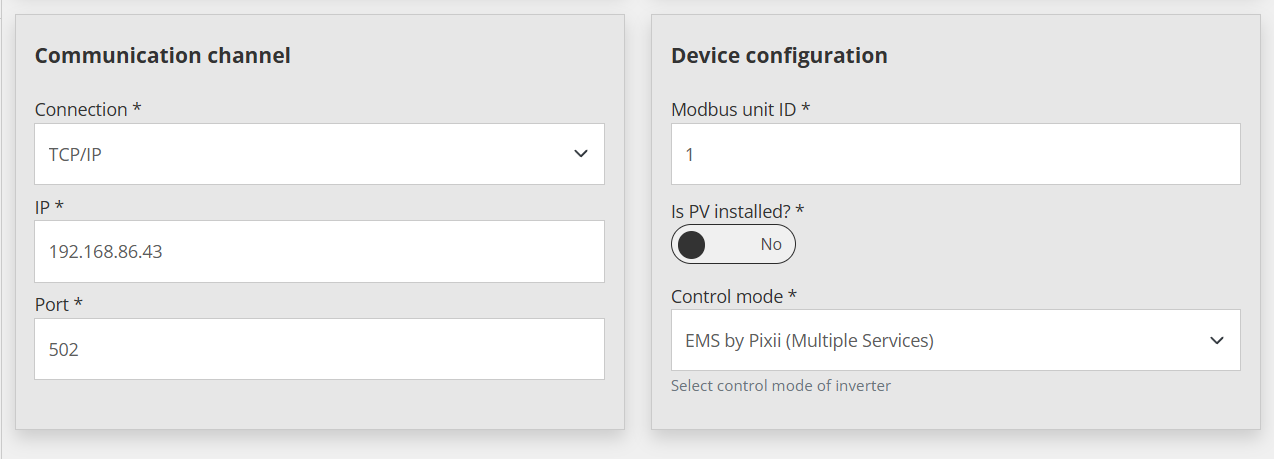

V případě zařízení Multiple Services v nabídce Devices/PIXII/Details/under all settings je třeba provést konfiguraci, jak je znázorněno na obrázku níže:

V případě, že je třeba nakonfigurovat zařízení Simple Modbus v nabídce Devices/PIXII/Details/under all settings, jak je znázorněno na obrázku níže:

7. Poslední měření

Po úspěšném navázání komunikace s nově přidaným zařízením lze jeho hodnoty zkontrolovat v konfigurátoru Reduxi v části Zařízení/PIXII PowerSharper jako další test.

Pro pokročilé ovládání baterie integrujte zařízení do strategie systému Reduxi. V části Zařízení/PIXII PowerSharper nebo Home v konfigurátoru Reduxi musí být typ řízení nastaven na AUTO, aby příkazy pro strategii ovlivňovaly baterii.

Pro dosažení maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify se prosím řiďte pokyny pro definování strategie na tomto odkazu: Strategie pro regulátor Reduxi.

Po úspěšném přidání zařízení jej lze také monitorovat a ovládat prostřednictvím aplikace Reduxi.
