Jak připojit sonnenBatterie k řídicí jednotce Reduxi
Připojte svou sonnenBatterie k Reduxi Controller a nechte strategie Reduxi nabíjet a vybíjet ji za nejlepší ceny. Tento návod se týká připojení přes JSON API a ukazuje, kdy platí návod pro REST API u Gen. 8 nebo novějších.
Textový popis tohoto obrázku

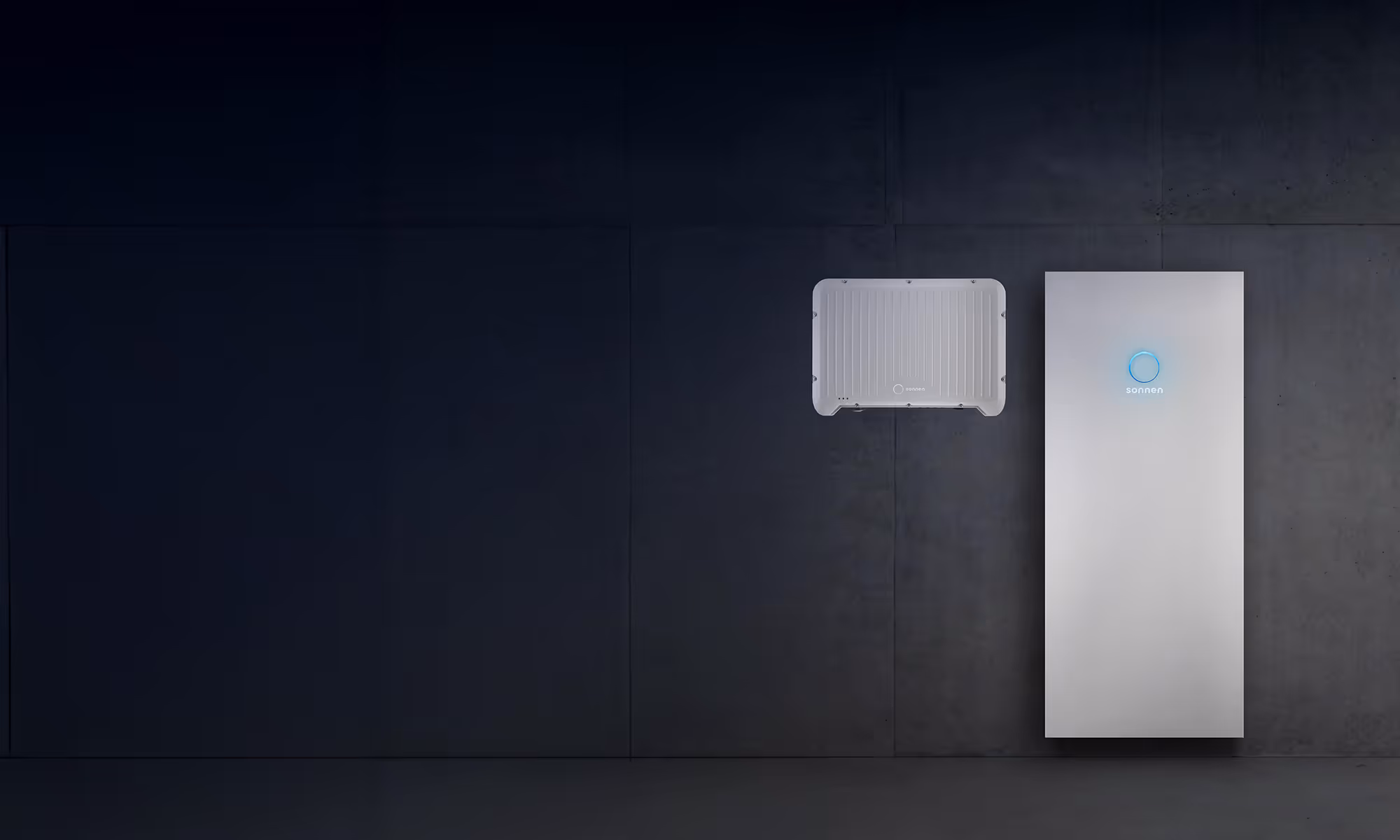

Fotografie sonnenBatterie, obrázek výrobce. Tmavě šedá betonová zeď v tlumeně osvětlené místnosti. Na zdi vlevo visí šedý obdélníkový modul s žebrovanou nebo perforovanou přední stranou, podle popisku hybridní střídač. Vedle něj vpravo stojí vysoká světle šedá skříň s kulatým světle modře svítícím prstencem poblíž horní části. Na zařízeních není čitelný žádný text.
1 Technická dokumentace
Stránky výrobce k sonnenBatterie:
- sonnenBatterie 10 – Stránka produktu od výrobce
- Provozní příručky Sonnen – Provozní příručky od výrobce
Videonávody:
2 Potřebné vybavení
Připravte si následující:
- Reduxi Controller (nainstalovaný a online)
- sonnenBatterie s JSON API v části Software Integration
- Místní IP adresa sonnenBatterie
- Počítač ve stejné místní síti jako sonnenBatterie
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Místní přístup k sonnenBatterie
Připojte sonnenBatterie k místní síti přes LAN. Reduxi Controller musí být ve stejné síti.
sonnenBatterie získává IP adresu z:
- routeru,
- síťového switche,
- nebo místního serveru DHCP.
IP adresu nebo název DNS sonnenBatterie zjistíte na find-my.sonnen-batterie.com podle návodu Sonnen.
Otevřete webový prohlížeč a zadejte místní IP adresu sonnenBatterie, tím otevřete její webové rozhraní. Příklad: http://<IP>
4 Konfigurace zařízení na sonnenBatterie
Přihlaste se do webového rozhraní sonnenBatterie (viz bod 3). Token API a IP adresu budete potřebovat pro Reduxi Controller (viz bod 6).
4.1 Otevření Software Integration
Textový popis tohoto obrázku

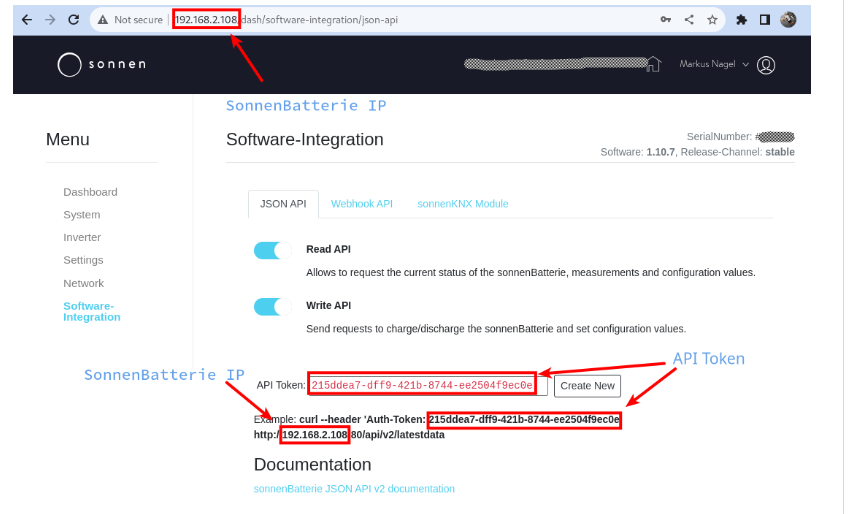

Snímek obrazovky webového rozhraní sonnenBatterie v prohlížeči, stránka Software-Integration, záložka JSON API. Adresní řádek ukazuje místní IP adresu následovanou cestou dash/software-integration/json-api; IP adresa je označena červeným rámečkem a šipkou s popiskem SonnenBatterie IP. Levé menu: Dashboard, System, Inverter, Settings, Network a Software-Integration (zvýrazněno). Záložky: JSON API (aktivní), Webhook API a sonnenKNX Module. Dva přepínače jsou zapnuté: Read API (Allows to request the current status of the sonnenBatterie, measurements and configuration values) a Write API (Send requests to charge/discharge the sonnenBatterie and set configuration values). Pod nimi je pole API Token s hodnotou tokenu, označené červeným rámečkem a popiskem API Token, a tlačítko Create New. Ukázkový řádek opakuje token a IP adresu se stejným označením. Dole: odkaz sonnenBatterie JSON API v2 documentation.
4.2 Povolení Read API a Write API
Zapněte Read API a Write API. Obojí je nutné: Reduxi čte měření přes Read API a posílá příkazy k nabíjení a vybíjení přes Write API.
Textový popis tohoto obrázku
Oříznutý snímek obrazovky záložky JSON API se záložkami JSON API, Webhook API a sonnenKNX Module. Přepínač Read API je zapnutý. Pod ním světle modré upozornění s textem This functionality is disabled while VPP is active, následované zešedlým přepínačem Write API v poloze vypnuto s textem Send requests to charge/discharge the sonnenBatterie and set configuration values. Modrý obdélník zvýrazňuje upozornění a přepínač Write API.
4.3 Nastavení provozního režimu
Otevřete menu Settings na levé straně a nastavte provozní režim na Manual. Teprve potom může Reduxi Controller převzít řízení baterie.
Textový popis tohoto obrázku
Snímek obrazovky stránky Settings sonnenBatterie (software 1.15.6). Levé menu: Dashboard, System, Inverter, Settings (zvýrazněno), Network a Software-Integration. Karta Operating Mode obsahuje rozbalovací pole zobrazující Manual; otevřený seznam pod ním nabízí Manual, Automatic - Self-Consumption, Battery-Module-Extension (30%) a Time-Of-Use. Pod kartou je vidět přepínač s popiskem Surplus fullcharge.
5 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
6 Přidání sonnenBatterie do Reduxi
Podle těchto kroků přidáte sonnenBatterie jako nové zařízení do Reduxi Controller.
6.1 Základní nastavení
Přihlaste se do Reduxi Configurator (viz bod 5; viz také How to log in to Reduxi Configurator via browser) a klikněte na + Add device.
Textový popis tohoto obrázku

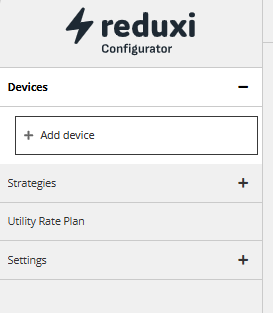

Snímek obrazovky levé nabídky Reduxi Configurator pod logem reduxi Configurator. Položky nabídky: Devices (rozbalená, se znaménkem minus) obsahující tlačítko '+ Add device' (obrysové); Strategies (znaménko plus); Utility Rate Plan; Settings (znaménko plus). Pravá strana je prázdná bílá.
V prvním kroku definujte základní nastavení:
- Device type: Hybrid Inverter
- Type: Sonnen
- Name: název dle vašeho výběru
Textový popis tohoto obrázku

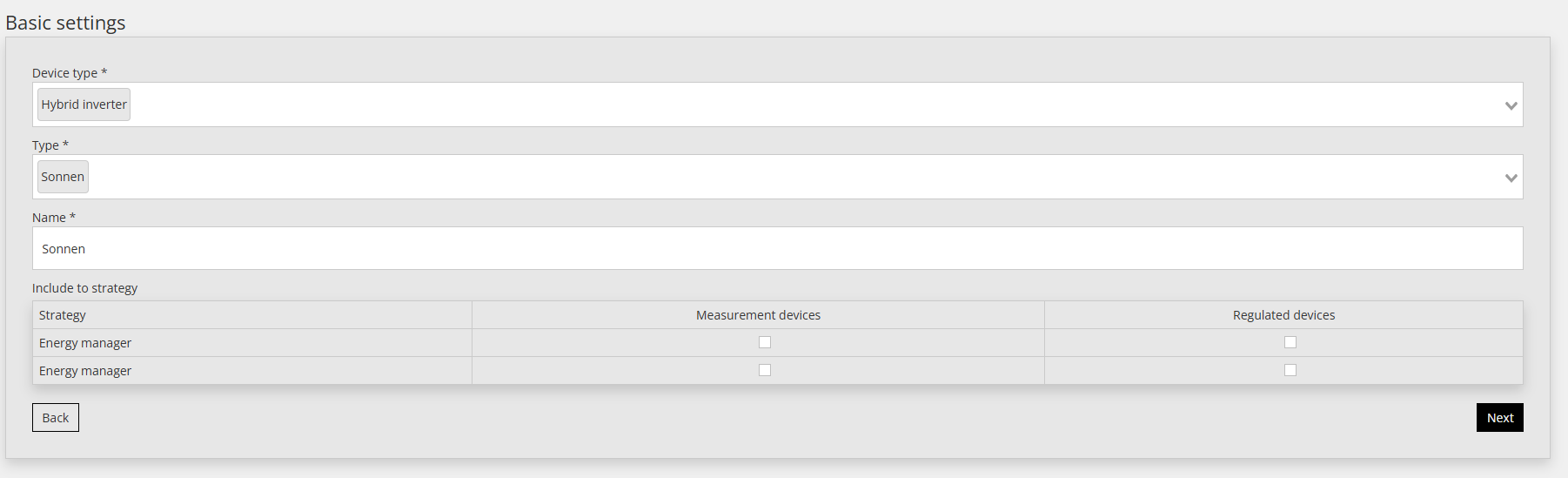

Snímek obrazovky formuláře Basic settings v Reduxi Configurator. Pole: Device type (rozbalovací seznam, hodnota malým písmem); Type (rozbalovací seznam, hodnota se zdá být Sonnen, malý text); Name (textové pole, hodnota se zdá být sonnen, malý text). Níže sekce Include in Strategy s tabulkou: sloupce Strategy, Measurement Device, Regulated Device; dva řádky, oba označené Energy manager, každý s malým indikátorem ve sloupcích Measurement Device a Regulated Device. Tlačítka: Back (vlevo dole, bílé), Next (vpravo dole, černé). Obrázek má nízké rozlišení a většina textu je malá.
Klikněte na Next.
6.2 Nastavení komunikace
Zadejte parametry připojení mezi Reduxi Controller a sonnenBatterie. Použijte IP adresu a token API z bodu 4.
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | IP adresa sonnenBatterie |
| Port | 80 |
| Token API | Token API ze záložky JSON API (bod 4, bod 4.1) |
| Jmenovitý výkon | Vyberte jmenovitý výkon, který odpovídá vaší sonnenBatterie |
| PV | Vyberte Yes, pokud je nainstalován elektroměr FV, jinak No |
Textový popis tohoto obrázku

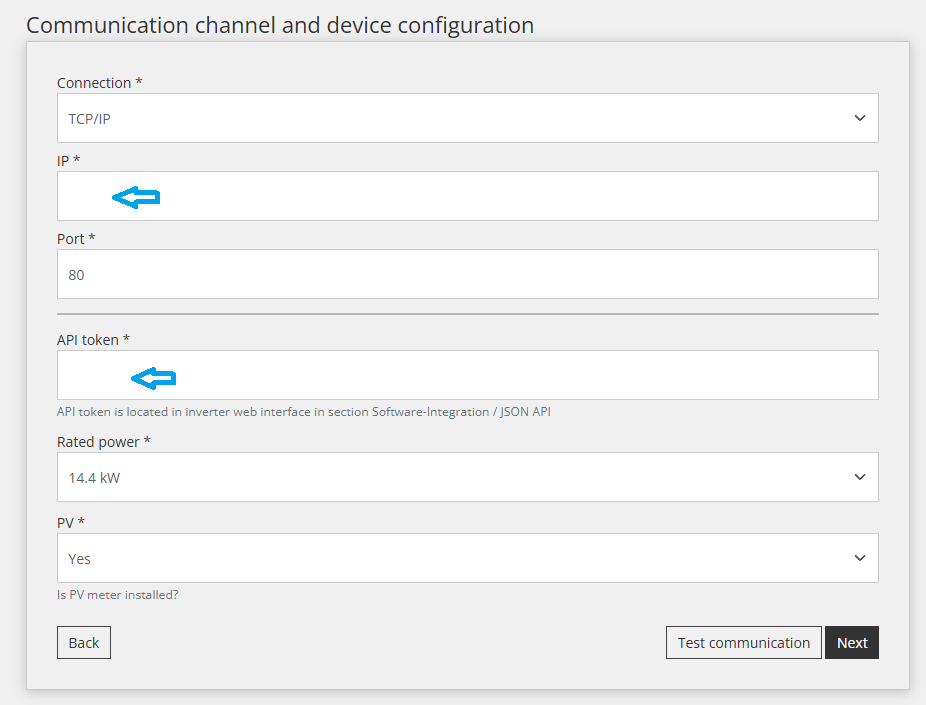

Snímek obrazovky formuláře Communication channel and device configuration v Reduxi Configurator. Pole shora dolů: Connection (TCP/IP), IP (prázdné, se světle modrou šipkou ukazující na pole), Port (80), API token (prázdné, se světle modrou šipkou; nápověda: API token is located in inverter web interface in section Software-Integration / JSON API), Rated power (14.4 kW) a PV (Yes; nápověda: Is PV meter installed?). Tlačítka dole: Back, Test communication a Next.
6.3 Test komunikace
Klikněte dole v průvodci na Test communication. Test jednou přečte data ze sonnenBatterie a nic neuloží. Pokud test uspěje, klikněte na Next.
Test vrátí jeden ze dvou výsledků:
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku

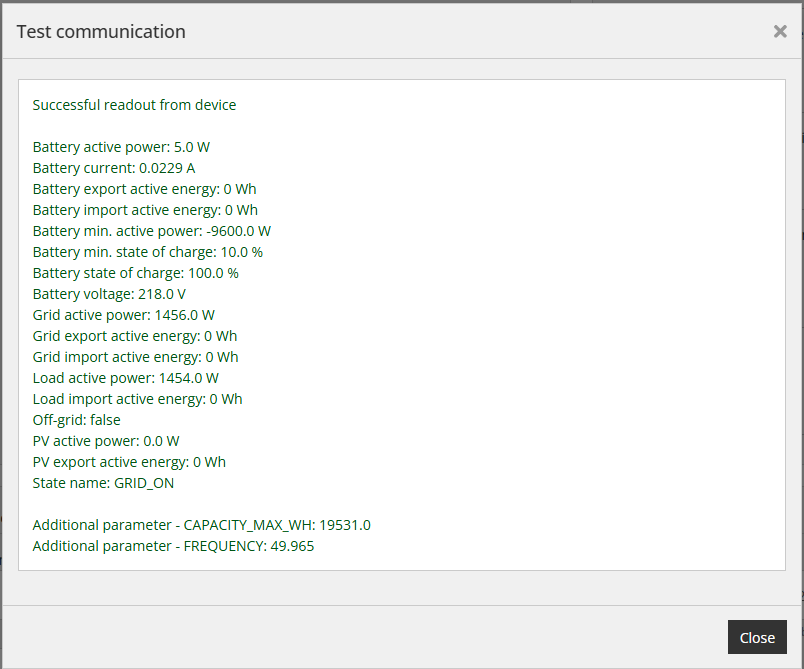

Snímek obrazovky dialogu Test communication v Reduxi Configurator se zavírací ikonou (x) vpravo nahoře. Bílý rámeček s výsledkem, zelený text: Successful readout from device. Hodnoty: Battery active power: 5.0 W; Battery current: 0.0229 A; Battery export active energy: 0 Wh; Battery import active energy: 0 Wh; Battery min. active power: -9600.0 W; Battery min. state of charge: 10.0 %; Battery state of charge: 100.0 %; Battery voltage: 218.0 V; Grid active power: 1456.0 W; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Load active power: 1454.0 W; Load import active energy: 0 Wh; Off-grid: false; PV active power: 0.0 W; PV export active energy: 0 Wh; State name: GRID_ON; Additional parameter - CAPACITY_MAX_WH: 19531.0; Additional parameter - FREQUENCY: 49.965. Tlačítko: Close (tmavé, vpravo dole).
Textový popis tohoto obrázku

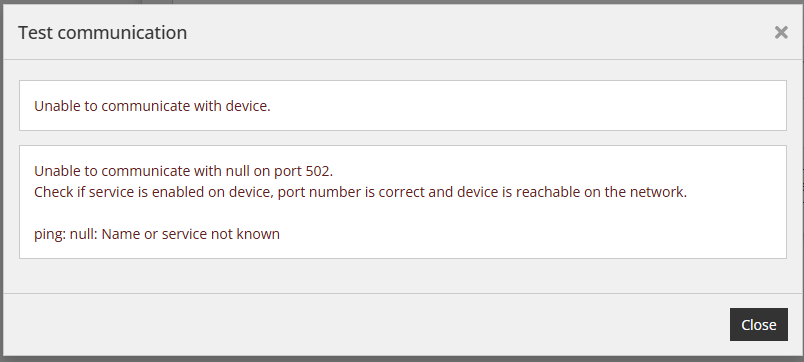

Snímek obrazovky dialogu Test communication (zavírací křížek vpravo nahoře). První rámeček: Unable to communicate with device. Druhý rámeček s červeným textem: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Tlačítko: Close (tmavé).
Pokud se zobrazí zpráva „Unable to communicate with device“, zkontrolujte nastavení (viz Bod 8).
6.4 Pokročilá nastavení
Pokročilá nastavení jsou volitelná a závisí na potřebách lokality. Až skončíte, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator, krok 3 ze 3 Advanced settings; ukazatel průběhu zobrazuje Basic settings, Communication channel a Advanced settings. Přepínače Yes/No, všechny nastaveny na No: set data saving interval (default 1 min), set reading delay (default 1000 ms), set writing delay (default 1000 ms), set power generation limits and capabilities, set power consumption limits and capabilities, limit communication with the device to read-only (default No), invert direction for energy import and export (default No), exclude device from summary (default No). Tři rozbalovací pole L1, L2 a L3 is connected to main feed jsou nastavena na L1, L2 a L3. Tlačítka: Back vlevo a Done vpravo.
7 Kontrola naměřených hodnot a nastavení strategií
7.1 Last measurements
Po navázání komunikace zkontrolujte naměřené hodnoty v části Devices – vaše zařízení Sonnen – Last measurements v Reduxi Configurator.
7.2 Control type
Otevřete Devices – své zařízení Sonnen v Reduxi Configurator a nastavte control type na AUTO. Příkazy ze strategie pak budou ovlivňovat baterii.
7.3 Reduxi Cloud
Jak přidat a připojit řídicí jednotku k Reduxi Cloud: Reduxi Cloud
Po přidání zařízení ho můžete sledovat a ovládat také v aplikaci Reduxi.
7.4 Strategie
K nastavení strategií a AI Energy Manager použijte níže uvedenou dokumentaci.
8 Kontrolní seznam
Projděte si tento kontrolní seznam pro správné nastavení a spolehlivý provoz.
8.1 Na Reduxi Controller
-
IP adresa a port: Je zadána IP adresa sonnenBatterie a port
80. - Token API: Je zadán platný token API.
- Jmenovitý výkon a FV: Jmenovitý výkon a volba FV odpovídají systému.
- Test komunikace: Test komunikace proběhl úspěšně.
- Control type: Control type zařízení je nastaven na AUTO.
- Dostupnost: IP adresa zařízení je z Reduxi Controller dostupná.
8.2 Ve webovém rozhraní sonnenBatterie
- Oprávnění API: Jsou zapnuty Read API i Write API.
- VPP: Baterie je odpojena od VPP.
- Provozní režim: Provozní režim je Manual.
8.3 Strategie
- Aktivní strategie: Vybraná strategie je nastavena na Active.
- Optimalizace energie pomocí AI: Ve strategii je zapnuta optimalizace AI Energy Manager.
- Jediná aktivní strategie: Aktivní je vždy pouze jedna strategie.
- Limity odběru/dodávky: Limity odběru a dodávky jsou definovány a nakonfigurovány.
✓ Shrnutí
Příprava (body 1–3): Připravte si místní IP adresu a počítač ve stejné síti. Otevřete webové rozhraní sonnenBatterie.
sonnenBatterie (bod 4): Otevřete Software-Integration, záložku JSON API. Povolte Read API a Write API (nejprve odpojte baterii od VPP), zkopírujte nebo vytvořte token API a nastavte provozní režim na Manual.
Přidání do Reduxi (body 5–6): Otevřete Configurator a přidejte zařízení s typem Sonnen. Zadejte IP adresu, port 80, token API, jmenovitý výkon a FV. Spusťte Test communication a poté klikněte na Done.
Spuštění do provozu (body 7–8): Zkontrolujte naměřené hodnoty, nastavte control type na AUTO, nastavte strategie a projděte kontrolní seznam.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test communication zobrazuje „Unable to communicate with device“ | Zkontrolujte IP adresu, port 80, token API a zda je IP adresa z controlleru dosažitelná (viz bod 8). |
| Write API nelze zapnout | Zobrazí se upozornění “This functionality is disabled while VPP is active”. Odpojte baterii od VPP a poté povolte Write API (viz bod 4.2). |
| Není k dispozici žádný token API | Ve webovém rozhraní sonnenBatterie otevřete Software-Integration, záložku JSON API, a klikněte na Create New. |
| Příkazy Reduxi nemají na baterii žádný účinek | Zkontrolujte, zda je provozní režim Manual, zda jsou povoleny Read API a Write API, zda je control type AUTO, zda je strategie Active a zda je aktivní pouze jedna strategie (viz bod 8). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
| Přihlášení pomocí admin je odmítnuto | Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
| reduxi.local se nenačte | Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dosažitelnost, IP adresu a port a zda je na zařízení povoleno API. |
