Propojte Reduxi s Huawei SUN2000B C&I přes Modbus TCP, což umožňuje dynamickou správu tarifů, snižuje náklady na energii a odemyká výdělky prostřednictvím arbitráže na energetickém trhu.
1.Huawei SUN2000B C&I prvky pro připojení
Odkaz na uživatelskou příručku invertorového systému SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Odkaz na uživatelskou příručku bateriového systému PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Odkaz pro uživatele pro smartmetr DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I připojení a Aktivace Modbus TCP/IP a získání IP
2.1 Připojení k Huawei SUN2000B smartlogger
Veškerá konfigurace a uvedení do provozu se provádí prostřednictvím chytrého loggeru Huawei SUN2000B, takže připojení k němu je klíčové pro další kroky popsané níže.
Přesný popis, jak se připojit k chytrému loggeru Huawei SUN2000B, je k dispozici na odkazu:

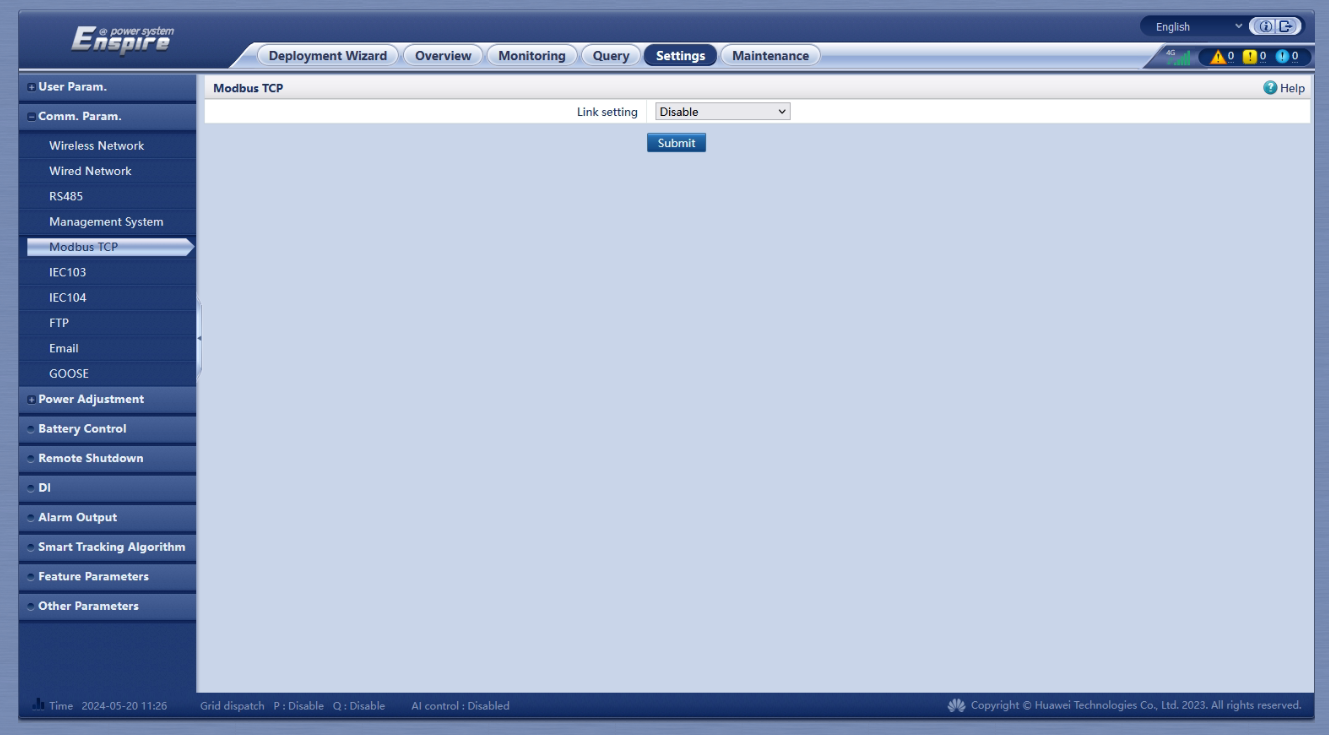

2.2 Aktivace se provádí v menu Nastavení/Modbus TCP:
Komunikačním protokolem pro přenos dat v případě Reduxi a Huawei SUN2000B C&I je Modbus TCP/IP, který je nutné aktivovat v aplikaci Enspire power system Huawei.
- Nastavení Modbus TCP/IP, kde nastavujete:
- Nastavení odkazu. Umožnit,
- Režim adresy: Logická adresa (musí být nastaveno na logickou!)
- Adresa loggeru: nastavte adresu logiky SmartLogger,
- Rychlé plánování: Zakázat.

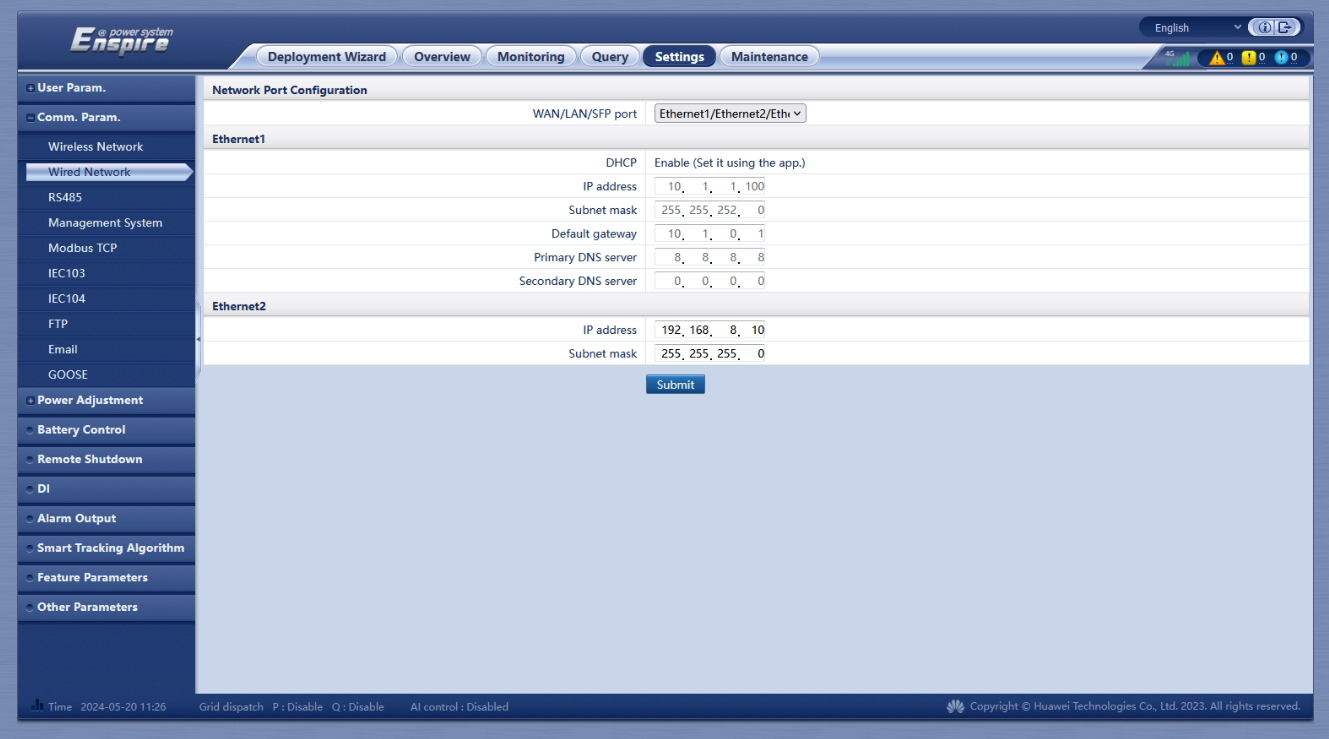

2.3 IP adresu zařízení Huawei SUN2000B Logger získáte v nabídce Nastavení/Drátová nebo Bezdrátová síť:
3. Huawei SUN2000B Smart Logger Modbus ID pro všechny připojené prvky

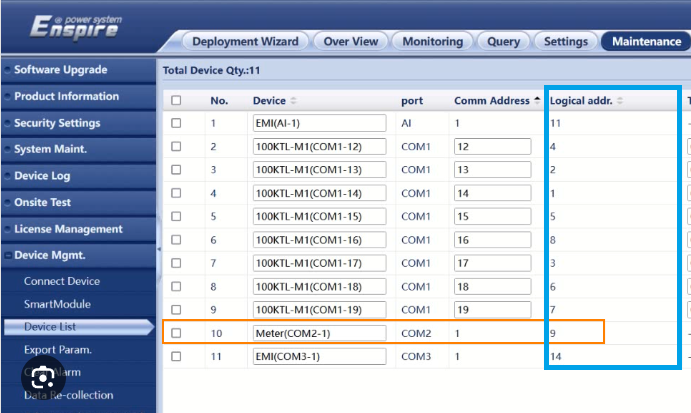

Všechna ID Modbus (Adresa Modus) nezbytná pro konfiguraci v systému Reduxi týkající se bodu 4.3 jsou získána v aplikaci Enspire pod seznamem údržby/zařízení:
3.1 C&I Bateriový systém PCS2000MA ID PCS a ESS Modbus (další vysvětlení pro bateriový systém)

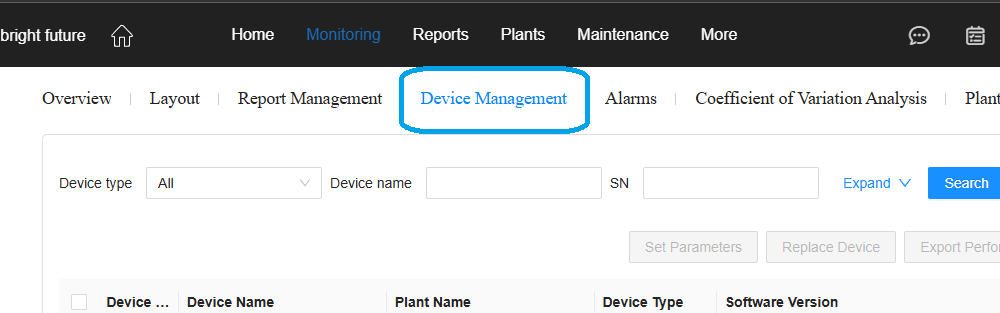

Protože se bateriový systém skládá ze dvou částí, ovládání a monitorování, existují dvě různé adresy Modbus ID, obě adresy jsou získány v aplikaci FusionSolar pod Home/Device Management, obrázek níže:

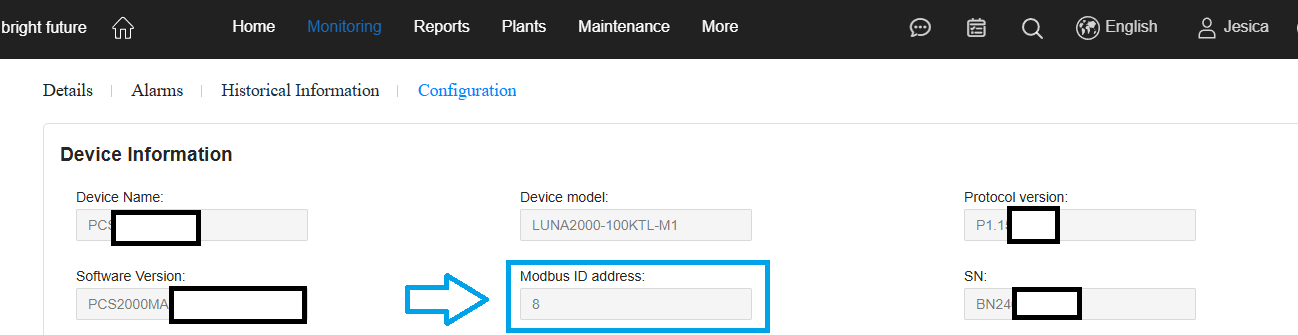

Pro adresu PCS vyberte svůj prvek PCS a klikněte na Konfigurace:

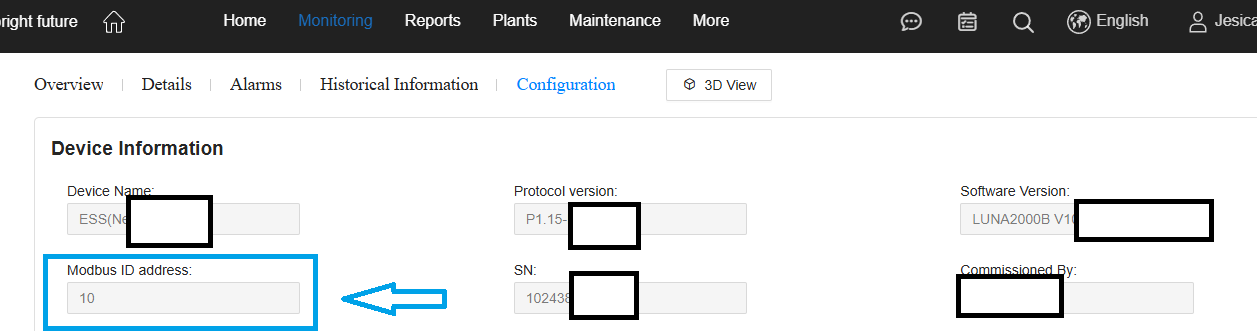

Pro adresu PCS vyberte svůj prvek ESS a klikněte na Konfigurace:
4. Přidání nového zařízení (Huawei SUN2000B)
Následující body jsou uvedeny pro přidání nového zařízení (Huawei SUN2000) nebo úpravu stávajícího.
Vzhledem k tomu, že se celý systém skládá z různých komponent, musí být pro každou část přidáno samostatné zařízení. Existují tři odlišné složky:
- Energetický měřič (Huawei SUN2000 3P a ne Chint DTSU666, protože všechna data jsou získávána z Logger2000B)
- Invertor (Huawei SUN2000)
- Baterie (Huawei LUNA2000B)
Příklad, jak přidat nové zařízení do systému Reduxi, bude zobrazen pro Huawei LUNA2000B v následujících bodech.
4.1 Přidat nové zařízení
Přihlaste se do aplikace Reduxi Configurator a stiskněte tlačítko "Přidat zařízení".

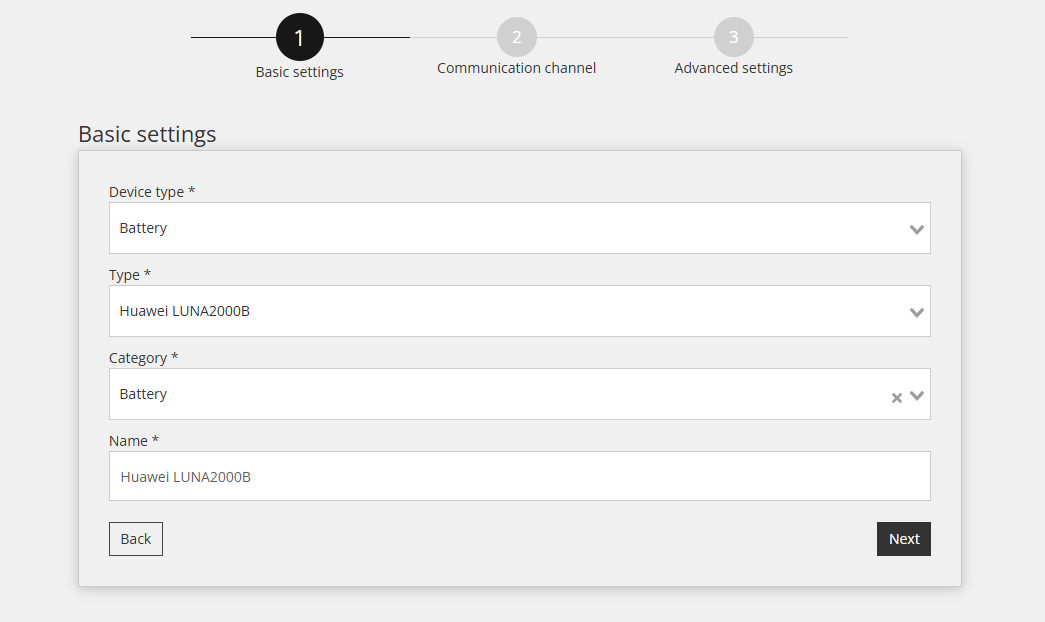

4.2 Vyberte zařízení, které chcete přidat (Základní nastavení)
V prvním kroku vyberte základní parametry zařízení, které chcete přidat:
- Typ zařízení: Baterie,
- Typ: Huawei LUNA2000B
- Název: Zadejte název zařízení.

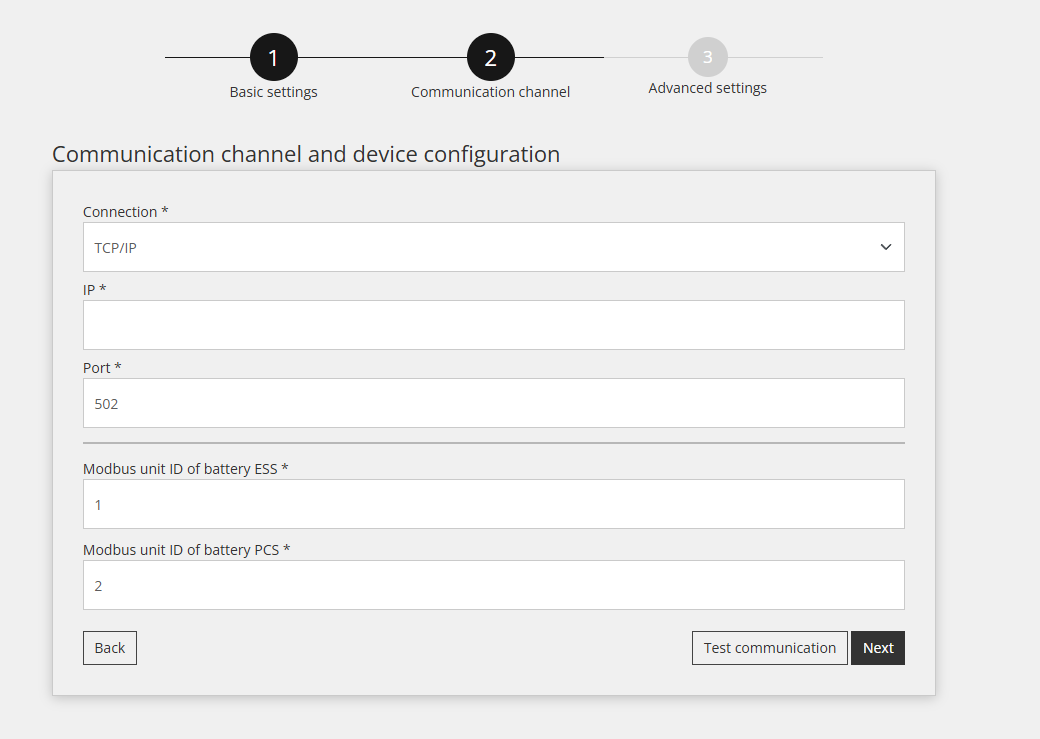

4.3 Komunikační kanál
Vyplňte parametry pro komunikaci s Huawei LUNA2000B, které jsou:
- Připojení: TCP/IP,
- IP: vyplňte IP ze SmartLogger2000B 2,2 bodu.
- Port: vždy 502,
- ID jednotky Modbus: vyplňte EES a PCS Modbus Unit ID baterie 3. bod
4.4 Test komunikace
Pod všemi poli v Komunikačním kanálu je umístěno tlačítko "Testovat komunikaci", které slouží k provedení testu.
Test komunikace může vrátit dvě odpovědi:

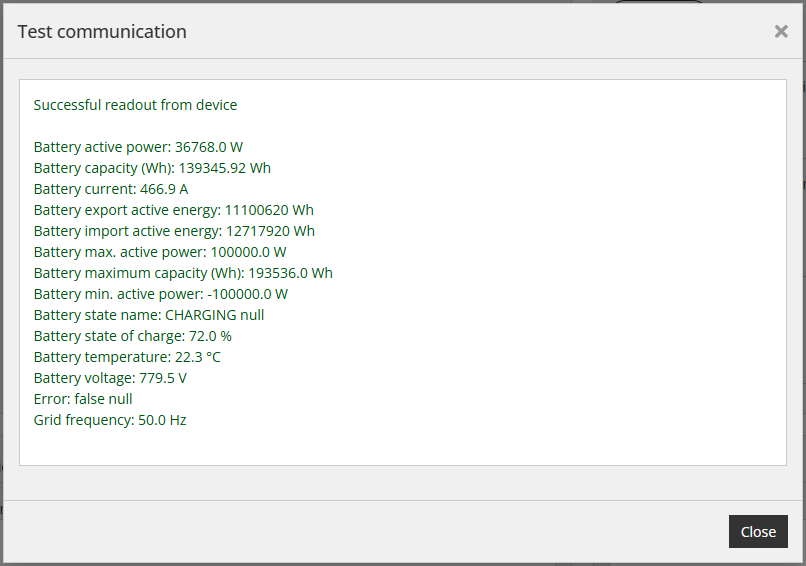

1. Komunikace funguje správně, obrázek níže:
2. Komunikace nefunguje správně, obrázek níže:
4.5 Pokročilá nastavení
Pokročilá nastavení jsou libovolná a závisí na konkrétních potřebách místa, kde je ovladač Reduxi nainstalován. Po dokončení všech pokročilých nastavení stiskněte tlačítko "Hotovo"v pravé dolní části.
5. Údaje ze zařízení

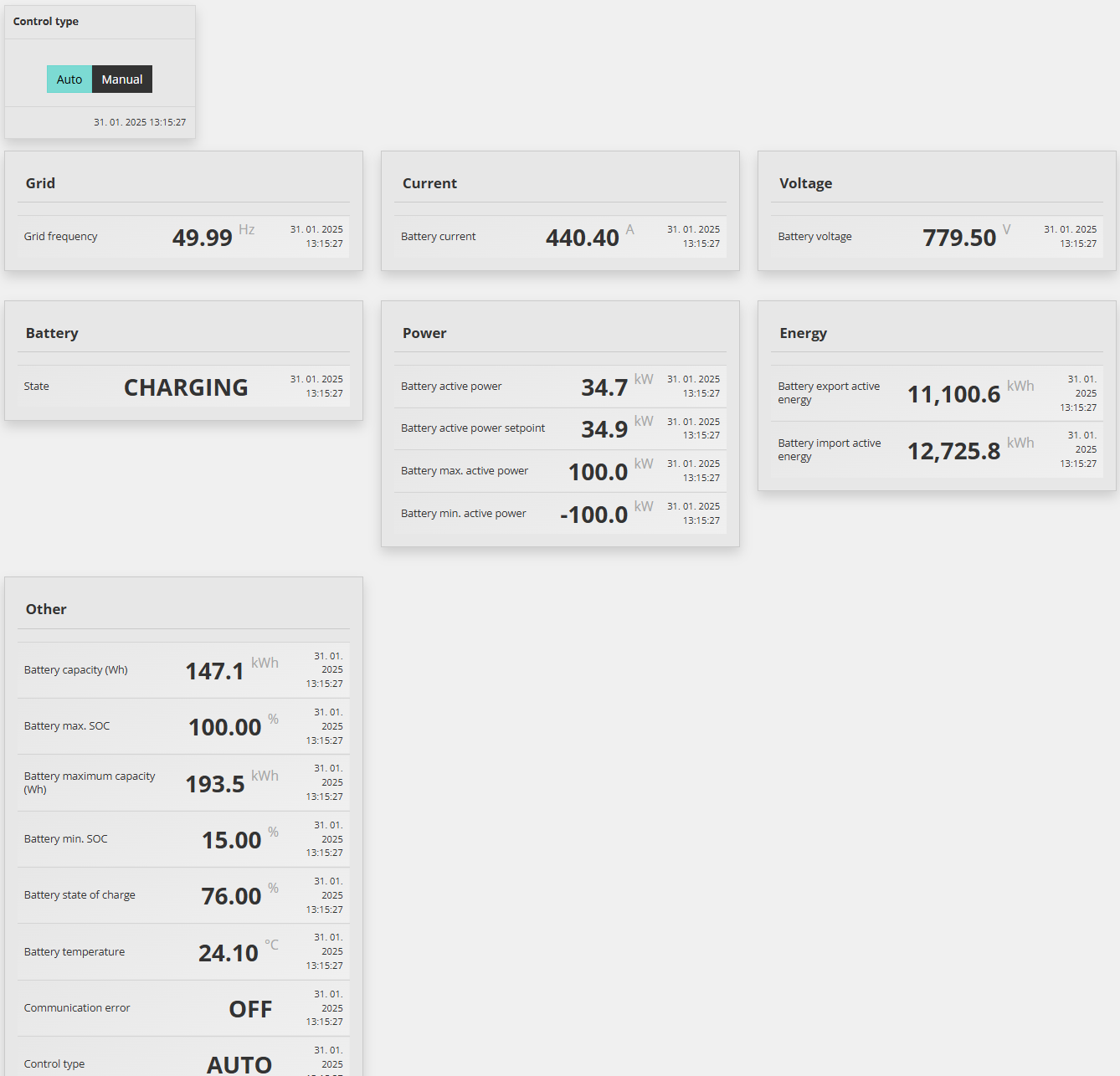

Účelem tohoto bodu je ukázat, jak zkontrolovat hodnoty z nově přidaného zařízení. To se provádí pod 'Zařízení/Poslední měření'.
Pro pokročilé ovládání jednotlivých prvků připojených k SmartLogger2000B je nutné přidat integrované prvky do strategie systému Reduxi.
Například typ ovládání Huawei LUNA2000B musí být nastaven na AUTO. Toto nastavení lze nakonfigurovat v části Zařízení > Huawei LUNA2000B v Reduxi Configurator.
Když je zařízení nastaveno na AUTO, lze provádět příkazy ze strategie. V opačném případě se ovládací prvek stane zastaralým.
Pro dosažení maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify se prosím řiďte pokyny pro definování strategie na tomto odkazu: Strategie pro regulátor Reduxi.
Po úspěšném přidání zařízení je možné jej sledovat a ovládat také pomocí aplikace Reduxi.
