Jak připojit PEGO ECP200 BASE (HVAC) k Reduxi Controller
Připojte PEGO ECP200 BASE k Reduxi Controller přes Modbus RTU. Získáte maximální flexibilitu a snížení nákladů a energie až o 30 %.
Textový popis tohoto obrázku

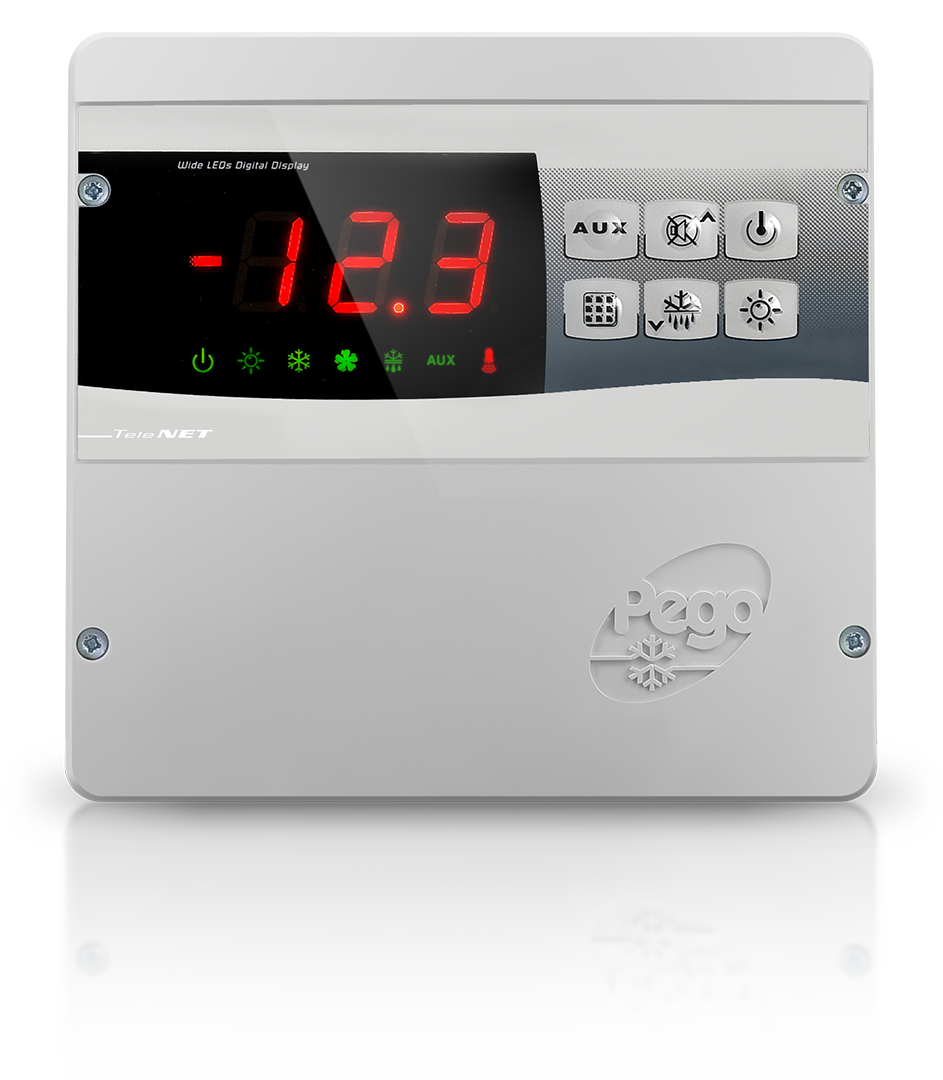

Fotografie světle šedého nástěnného ovládacího panelu se zaobleným obdélníkovým pouzdrem a lesklým odleskem pod ním. Horní část: černý panel s textem 'Wide LEDs Digital Display' nad červeným sedmisegmentovým displejem zobrazujícím -12.3. Pod displejem jsou stavové ikony: napájení (zelená), slunce (zelená), vločka (zelená), ventilátor (zelená), odmrazování (zelená), AUX (zelený text) a alarmová žárovka (červená). Vpravo je šest tlačítek: AUX, ztlumení s šipkou nahoru, napájení, ikona mřížky, odmrazování/vločka s šipkou dolů a ikona slunce. Pod displejem vlevo je vytištěn text 'TeleNET'. Logo 'Pego' je vyraženo vpravo dole na pouzdře. V rozích jsou vidět čtyři šrouby.
1 Technická dokumentace
Dokumenty k PEGO ECP200 BASE:
- PEGO ECP200 BASE documentation (PDF) – Dokumentace zařízení, jak je odkazována v původním návodu Reduxi.
- ECP 200 BASE4 A data sheet (PDF, Italian) – Datový list ovládacího panelu pro chladicí místnosti od distributora Arbo.
- ECP200 BASE 4 user and maintenance manual (French) – Příručka na ManualsLib.
2 Potřebné vybavení
Potřebujete následující součásti:
- PEGO ECP200 BASE
- Reduxi Controller
- Kabel pro připojení Modbus RTU (RS485)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Připojení PEGO ECP200 BASE k Reduxi Controller
PEGO ECP200 BASE má rozhraní RS485, které podporuje Modbus RTU. Reduxi zařízení čte přes toto rozhraní Modbus, takže fyzické připojení musí být nejdříve hotové.
Obrázek ukazuje, jak připojit Reduxi Controller a PEGO ECP200 BASE.
Textový popis tohoto obrázku
Schéma zapojení kombinující nákres a fotografii. Vlevo: přerušovaná sběrnicová čára vede od levého okraje. Dvě malé skříňky s popiskem TYPICAL CONNECTION mají každá svorky A a B. Vedle nich je regulátor PEGO s červeným digitálním displejem a tlačítky, s čísly svorek 7 a 8 dole. Červený a modrý vodič vedou od čáry k Reduxi Controller vpravo (tmavé zařízení s logem reduxi, portem Ethernet a černým zásuvným konektorem); červený a modrý vodič se připojují k černému zásuvnému konektoru. Malý černý kulatý symbol je pod čárou poblíž levé strany.
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání PEGO ECP200 BASE do Reduxi
Po připojení Reduxi Controller a PEGO ECP200 BASE zaregistrujte zařízení v Reduxi.
5.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator (viz bod 4) a klikněte na tlačítko Add device.
Textový popis tohoto obrázku
Snímek obrazovky levého postranního panelu Reduxi Configurator. Nahoře: logo reduxi s textem CONFIGURATOR. Sbalené sekce: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dvě tlačítka vedle sebe: Add device (ikona plus, označeno modrým zvýrazňovacím rámečkem) a Add strategy (ikona plus). Pod nimi dvě položky: Settings a Profile. Oblast vpravo od postranního panelu je prázdná bílá.
V prvním kroku vyberte základní nastavení:
- Typ zařízení:
HVAC - Type:
PEGO ECP200 BASE - Name: název dle vašeho výběru
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, krok 1 ze 3 průvodce přidáním zařízení, název stránky 'Basic settings'. Kroky průběhu: 1 Basic settings (aktivní, černý kruh), 2 Communication channel, 3 Advanced settings. Pole: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (s ikonou x pro vymazání); Name *: PEGO ECP200 BASE. Tlačítka: Back (obrysové), Next (tmavé).
5.2 Nastavení komunikace
Druhý krok nastavuje komunikační kanál pro Modbus RTU. Vytváří spojení mezi Reduxi Controller a PEGO ECP200 BASE. Snímek obrazovky ukazuje nastavení.
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator se třemi kroky: 1 Basic settings (černě), 2 Communication channel (černě, aktuální), 3 Advanced settings (šedě). Nadpis: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Tlačítka: Back, Test communication, Next (tmavé).
5.3 Test komunikace
Tlačítko Test communication je pod poli komunikace. Ověří, zda spojení Modbus RTU mezi zařízeními funguje. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní části formuláře Reduxi Configurator. Modbus unit ID *: 1. Tlačítka: Back, Test communication (orámováno modrým obdélníkem), Next (tmavé tlačítko).
Test vrátí jeden ze dvou výsledků:
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication (křížek pro zavření vpravo nahoře). Zelený text: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Tlačítko: Close (tmavé).
Textový popis tohoto obrázku
Snímek obrazovky dialogu s názvem Test communication se zavíracím křížkem vpravo nahoře. Zpráva červeným textem: Unable to communicate with device. Tmavé tlačítko vpravo dole: Close.
5.4 Pokročilá nastavení
Pokročilá nastavení použijte jen tehdy, pokud má lokalita zvláštní požadavky. Ve výchozím stavu zde nic neměníte.
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator, krok 3 Advanced settings. Indikátor kroků: 1 Basic settings, 2 Communication channel, 3 Advanced settings (všechny černé). Nadpis: Advanced settings. Každá otázka má přepínač, všechny nastaveny na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Rozbalovací pole: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Tlačítko: Back.
6 Kontrola naměřených hodnot
6.1 Last measurements
Zkontrolujte naměřené hodnoty zařízení v části Device (PEGO ECP200 BASE) – Last measurement v Reduxi Configurator.
Textový popis tohoto obrázku
Snímek obrazovky zobrazení posledních měření v Reduxi Configurator s několika kartami. Karta State name setpoint: řada tlačítek Off, Eco, On (zvýrazněno tyrkysově), Boost, Setpoint; časová značka 17. 02. 2025 16:06:17. Karta Configuration, řádky (všechny s časovou značkou 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Karta Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Karta Other: Control type: MANUAL; State name setpoint: ON_AUTO (pravý okraj mírně oříznut); obojí s časovou značkou 17. 02. 2025 16:06:17.
6.2 Sledování v cloudu Reduxi
Jakmile je zařízení přidáno v Configurator, můžete jej sledovat v cloudové aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–2): Obstarejte si dokumentaci PEGO ECP200 BASE. Připravte Reduxi Controller, kabel Modbus RTU a notebook nebo tablet.
PEGO ECP200 BASE (bod 3): Připojte zařízení k Reduxi Controller přes Modbus RTU (RS485).
Přidání do Reduxi (body 4–5): Přihlaste se do webového rozhraní Reduxi. Přidejte zařízení jako HVAC typu PEGO ECP200 BASE, zadejte nastavení komunikace, spusťte Test communication a klikněte na Done.
Spuštění do provozu (bod 6): Zkontrolujte naměřené hodnoty v části Last measurement. Sledujte zařízení v cloudu Reduxi.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte fyzické připojení Modbus RTU (viz bod 3) a nastavení komunikace (viz bod 5, bod 5.2). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
