Integrujte zařízení PEGO ECP200 BASE s regulátorem Reduxi přes Modbus RTU, čímž dosáhnete maximální flexibility a možného snížení nákladů a energie až o 30 %.
1. PEGO ECP200 BASE dokumentace:
Dokumentaci ke stažení lze získat na odkazu:
http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf
2. Fyzické spojení mezi PEGO ECP200 BASE
a ovladač Reduxi
Fyzické připojení musí být vytvořeno, protože Modbus RTU se používá pro přístup k PEGO ECP200 BASE
Rozhraní Modbus.

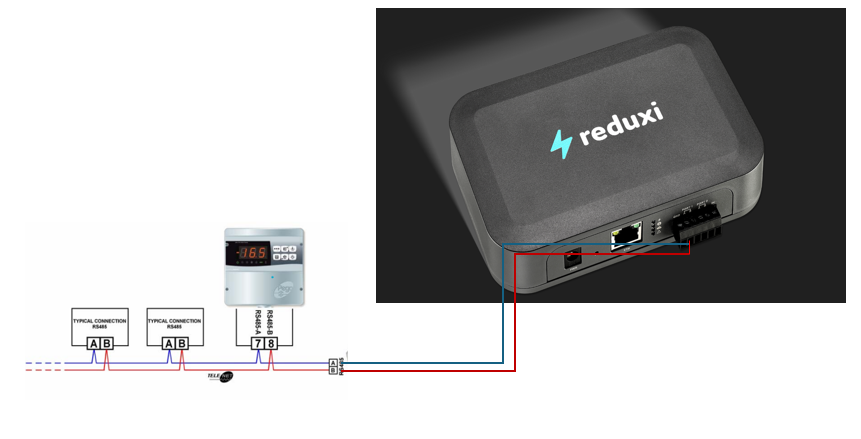

Obrázek níže ukazuje, jak je navázáno fyzické spojení mezi Reduxi a PEGO ECP200 BASE:
3. Přidejte do systému Reduxi PEGO ECP200 BASE.
Po připojení Reduxi a PEGO ECP200 BASE jej můžete zaregistrovat jako nové zařízení (PEGO ECP200 BASE).
3.1 Přidat zařízení (PEGO ECP200 BASE)
Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko 'Přidat zařízení'.

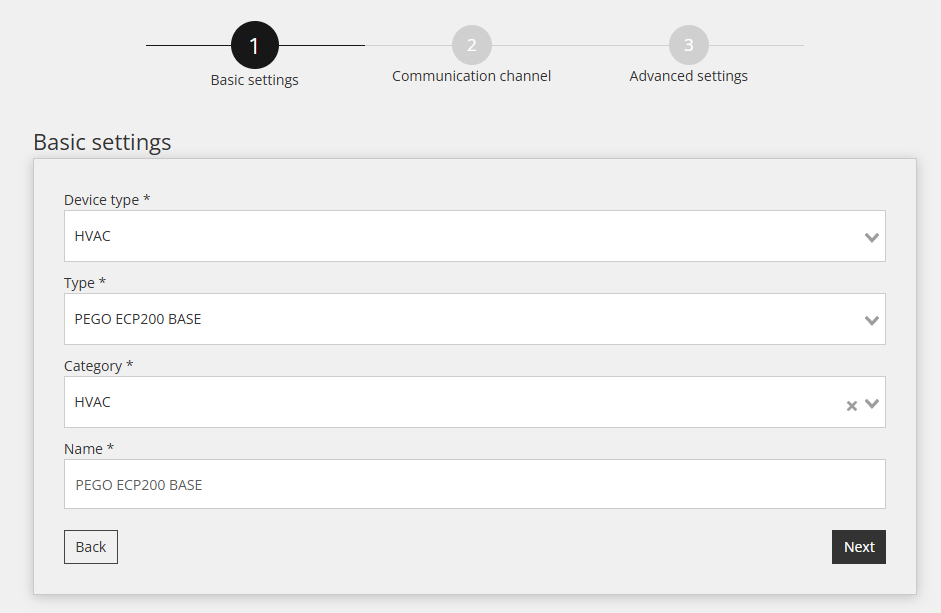

4.2 Vyberte PEGO ECP200 BASE
V prvním kroku jsou definována základní nastavení:
- Vyberte typ zařízení: HVAC,
- Vyberte typ: PEGO ECP200 BASE,
- Pojmenujte zařízení.

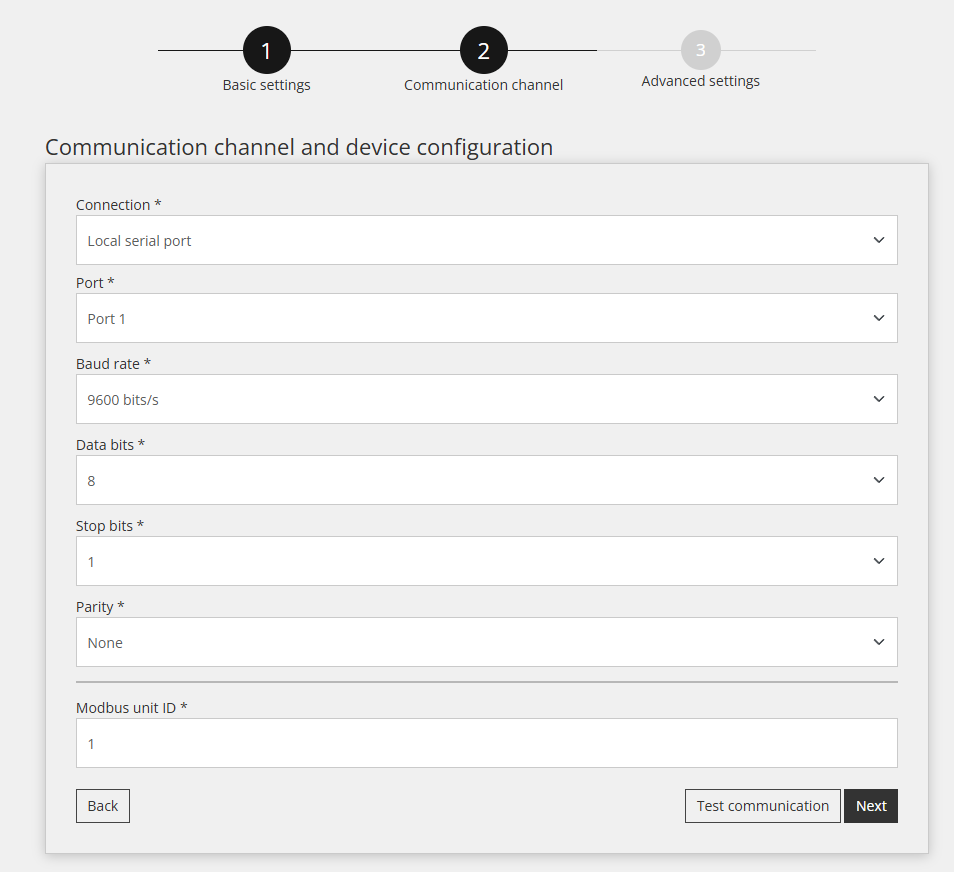

4.3 Konfigurace zařízení pro komunikační kanál
Druhý krok zahrnuje konfiguraci komunikačního kanálu, který je nezbytný pro správnou komunikaci Modbus RTU. V tomto kroku je navázáno komunikační spojení mezi regulátorem Reduxi a PEGO ECP200 BASE.
Nastavení pro komunikační kanál jsou zobrazena níže:
4.4 Test komunikace
Pod všemi poli komunikačního kanálu zmíněnými v předchozím kroku se nachází tlačítko "Testovat komunikaci". Toto tlačítko se používá k ověření, zda připojení Modbus RTU mezi zařízeními funguje správně.

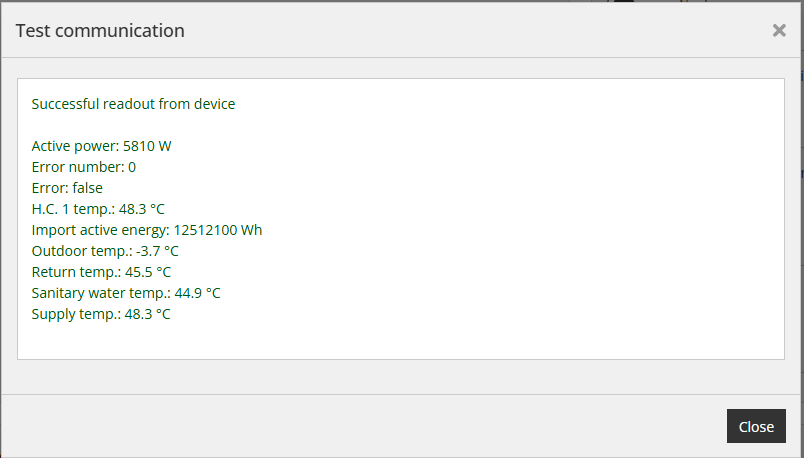

Úspěšná odpověď:
Neúspěšná odpověď:

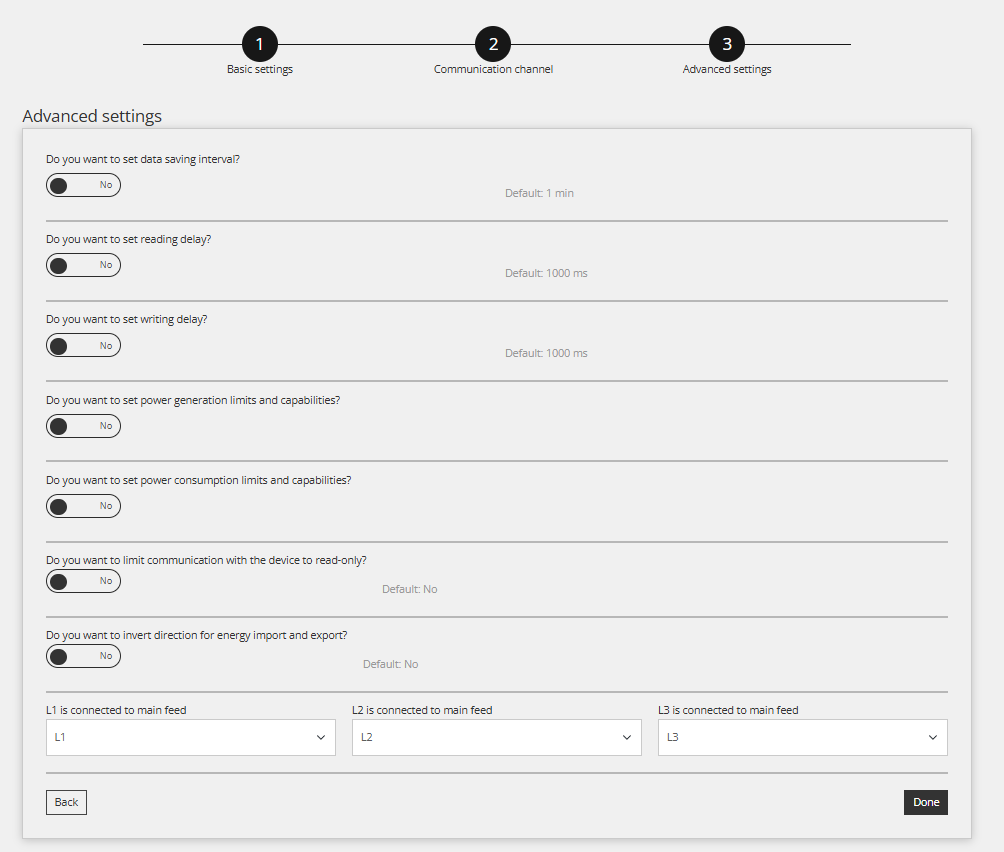

4.5 Pokročilá nastavení
Tato část se používá, pokud musí být splněny speciální potřeby místa. Ve výchozím nastavení není v Pokročilém nastavení potřeba nic měnit.

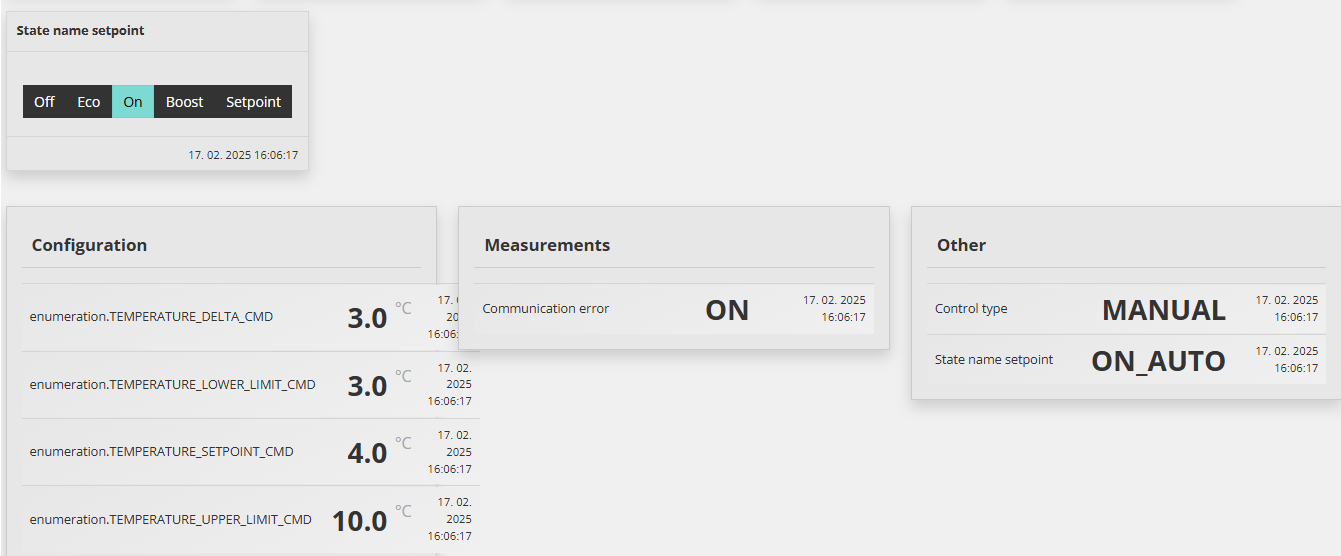

5. Údaje ze zařízení
Účelem tohoto bodu je ukázat, jak kontrolovat hodnoty ze zařízení. To se provádí v části „Zařízení (EGO ECP200 BASE)/Poslední měření“.
Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej sledovat prostřednictvím cloudové aplikace Reduxi.
