Jak připojit hybridní střídač Sigenergy k Reduxi Controller
Integrujte hybridní střídač Sigenergy s Reduxi Controller přes Modbus TCP/IP. Získáte maximální flexibilitu a snížení nákladů a energie až o 30 %.
Textový popis tohoto obrázku

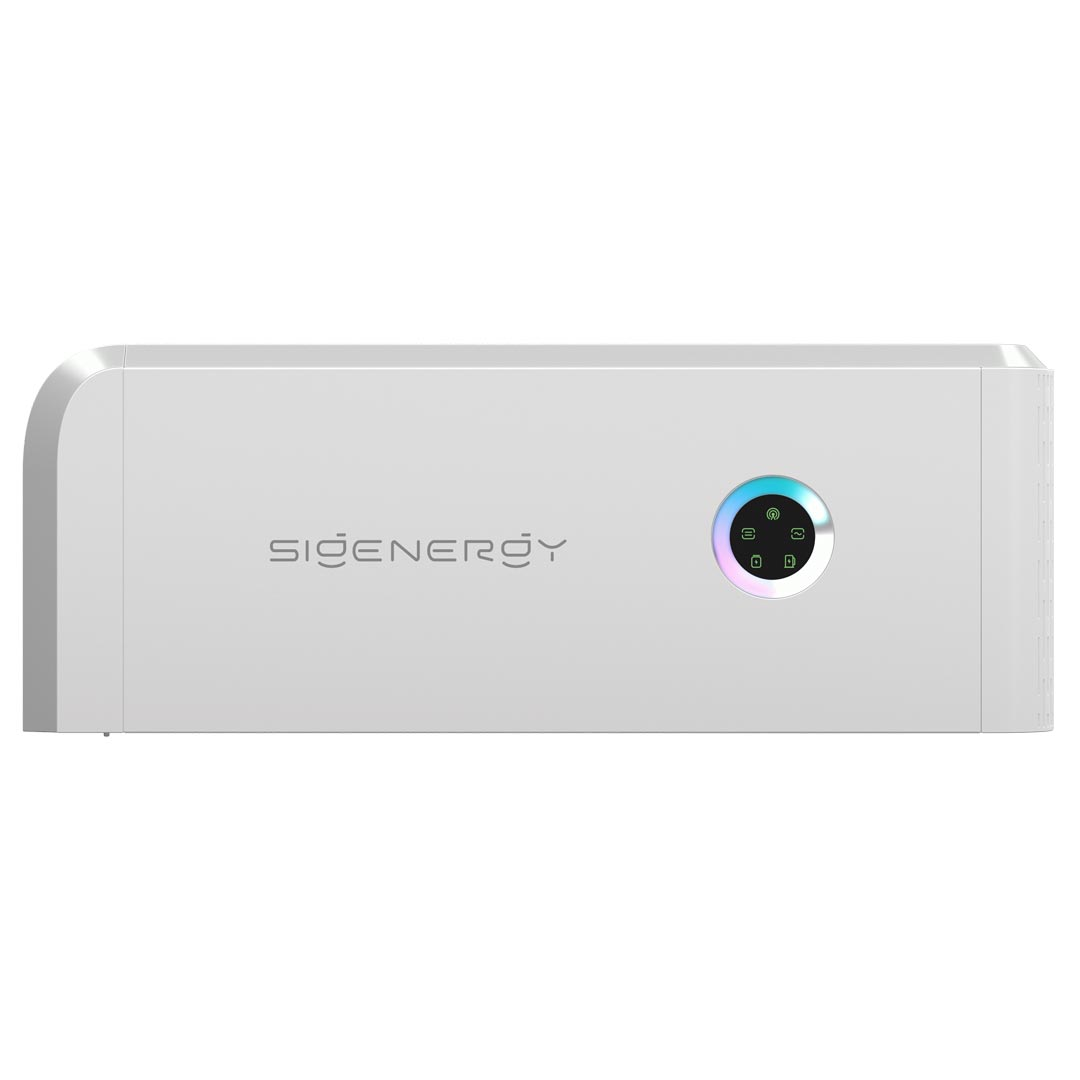

Fotografie nebo vizualizace bílého nástěnného hybridního střídače na bílém pozadí. Pouzdro je světle šedé/bílé se zaoblenými rohy vlevo nahoře. Slovo 'SIGENERGY' je vytištěno šedě vlevo na přední straně. Vpravo je kulatý indikátor s vícebarevným zářícím prstencem (od modré po růžovou) kolem černého kruhu se čtyřmi malými zelenými ikonami (symbol wifi/signálu nahoře a symboly vlevo, vpravo, vlevo dole a vpravo dole). Spodní část jednotky je hladká bez dalšího značení.
1 Příprava
1.1 Technická dokumentace
Další informace o nastavení hybridního střídače Sigenergy najdete v těchto dokumentech.
- Sigenergy hybrid inverter documentation – Stažení dokumentace střídače (April Ice B2B)
- How to enable Modbus TCP/IP – Článek podpory Sigenergy
- Sigenergy Modbus Protocol V2.7 – Protokol Modbus Sigenergy, vydání 2025-05-23
- Video on YouTube – Video odkazované v původním článku
1.2 Potřebné vybavení
- Reduxi Controller
- Hybridní střídač Sigenergy, připojený k Reduxi Controller
- Chytrý telefon s aplikací mySigen
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
2 Konfigurace hybridního střídače Sigenergy
2.1 Stažení aplikace mySigen
Stáhněte si aplikaci mySigen:
- Google Play: mySigen na Google Play
- Apple App Store: mySigen v App Store
2.2 Zjištění IP adresy střídače
Až budete mít přístup přes mobilní aplikaci, změňte nastavení tak, aby měl Reduxi Controller přístup k hybridnímu střídači přes Modbus TCP/IP. Postupujte podle těchto kroků.
Textový popis tohoto obrázku
Snímek obrazovky domovské stránky aplikace mySigen v telefonu, tmavý motiv, vysoký snímek telefonu. Stavový řádek: čas 11:51, ukazatel signálu, ikona Wi-Fi, baterie 57. Nahoře: ikona menu (vlevo), ikona sdílení (vpravo); název systému mezi nimi je zakryt černým pruhem. Pod ním stavová pilulka: 'Normal | On Grid'. Počasí: ikona slunce za mrakem, 7 °C. Horní hodnoty: 0 kW a 10.3 kW. 3D ilustrace domu se solárními panely na střeše, nabíječky AC s autem, bílého střídače a baterie s čarami toku energie. Popisky: SOLAR, HOME, 'Available AC CHARGER'; pod domem: 0 kW DC CHARGER; 0 kW · 90.0% SigenStor; 10.3 kW GRID. Řada pěti tlačítek: Diagnosis, Notice, Mode, Safety, Charger. Karta 'Today': 0.04 kWh Solar Generate. (zkráceno), € -0.32 Energy Value. Spodní navigace: Home (vybráno, zeleně), Device, Service, Setting. Dole je bílý indikátor domovské obrazovky.
Textový popis tohoto obrázku
Snímek obrazovky stránky Settings v aplikaci mySigen v telefonu, tmavý motiv, vysoký snímek telefonu. Stavový řádek: čas 11:49, ukazatel signálu, ikona Wi-Fi, baterie 58. Nahoře: řádek s dlaždicí avataru 'Ap', název zakrytý černým pruhem a šipka. Níže karta systému s tlačítkem menu '.', 3D ilustrací domu se solárními panely, bílým střídačem a nabíječkou a textovým blokem zakrytým černým pruhem. Čtyři položky rychlého nastavení: Operational Mode, Backup Reserve, Utility Rate Plan, Charging Setting. Karta 'Settings & Tools' s řádky, každý se šipkou: About, App Setting, Network Configure, Device Configure. Spodní navigace: Home, Device, Service, Setting; položka Setting (zeleně) je označena modrým obdélníkem. Dole je bílý indikátor domovské obrazovky.
Textový popis tohoto obrázku
Snímek obrazovky System Settings v aplikaci mySigen v telefonu, tmavý motiv, vysoký snímek telefonu. Stavový řádek: čas 11:49, ukazatel signálu, ikona Wi-Fi, baterie 58. Záhlaví: šipka zpět a název 'System Settings'. Karta systému ukazuje 3D ilustraci domu se solárními panely, střídače a nabíječky se zelenou ikonou tužky (úpravy); název systému a podrobnosti pod ní jsou zakryty černým pruhem. Sekce 'Basic Info': System ID: hodnota zakryta; Country/Region: hodnota zakryta; Time Zone: (UTC+01:00)Belgrade; Grid Connection Date: 2024-05-17; Total Panel Capacity: 3.44 kWp; Battery Capacity: 24.18 kWh. Sekce 'More Settings' s řádky, každý se šipkou: Connectivity (hodnota Ethernet), Backup Event Center, Lighting Language, Advanced Settings, Software Update, System Share. Řádek Connectivity je označen modrým obdélníkem (obdélník začíná u nadpisu 'More Settings'). Dole je bílý indikátor domovské obrazovky.
Textový popis tohoto obrázku
Snímek obrazovky Connectivity v aplikaci mySigen v telefonu, tmavý motiv, vysoký snímek telefonu. Stavový řádek: čas 11:50, ukazatel signálu, ikona Wi-Fi, baterie 58. Záhlaví: šipka zpět a název 'Connectivity'. Přepínač se dvěma záložkami: System (vybráno) a Device (nevybráno); záložka Device je označena modrým obdélníkem a modrou šipkou ukazující dolů na ni. Pod ním, v přerušovaném rámečku: ikona naskládaného zařízení (baterie/střídač), zelená fajfka a ikona síťové zástrčky spojené čarami s textem 'SigenStor is connected to the Network'. Pod tím karta se třemi řádky, každý se šipkou: Ethernet (ikona zástrčky přeškrtnutá), WLAN (ikona Wi-Fi s x), Cellular (ikona signálu s x). Zbytek obrazovky je prázdné tmavé pozadí s bílým indikátorem domovské obrazovky dole.
Textový popis tohoto obrázku
Snímek obrazovky telefonu v aplikaci mySigen, tmavý motiv, vysoký snímek telefonu. Stavový řádek: čas 11:50, ukazatel signálu, ikona Wi-Fi, baterie 58. Záhlaví: šipka zpět a název 'Connectivity'. Přepínač se dvěma záložkami: System a Device (vybráno Device). Pod ním je karta zařízení s názvem 'SigenStor' s malým obrázkem bílého zařízení, zelenou stavovou tečkou a stavem 'Normal'; řádek s názvem/sériovým číslem zařízení pod názvem je zakryt černým pruhem. Karta uvádí tři řádky, každý se šipkou: Ethernet (zelená ikona zástrčky), WLAN (šedá ikona Wi-Fi s x), Cellular (šedá ikona signálu s x). Řádek Ethernet je označen modrým oválným obrysem. Zbytek obrazovky pod kartou je prázdné tmavé pozadí s bílým indikátorem domovské obrazovky dole.
Textový popis tohoto obrázku
Snímek obrazovky Ethernet v aplikaci mySigen v telefonu, tmavý motiv, vysoký snímek telefonu. Stavový řádek: čas 11:50, ukazatel signálu, ikona Wi-Fi, baterie 58. Záhlaví: šipka zpět, název 'Ethernet', 'Save' (zeleně, vpravo nahoře). Pole: MAC Address: hodnota zakryta černým pruhem. Karta 'Ethernet' se stavem 'Connected' (zeleně). Primary DNS: 8.8.8.8 (zešedlé); Secondary DNS: 208.67.222.222. Přepínač 'Obtain IP address automatically': zapnuto (zeleně). Zešedlá pole: IP Address: 172.16.40.228, označeno modrým obdélníkem; Gateway: 172.16.40.1; Subnet Mask: 255.255.255.0. Níže je prázdné tmavé pozadí s bílým indikátorem domovské obrazovky.
2.3 Povolení Modbus TCP/IP
Pokyny k povolení Modbus TCP/IP na střídači najdete v článku podpory Sigenergy.
2.4 Nastavení vybíjecího limitu a záložní rezervy
Textový popis tohoto obrázku
Snímek obrazovky 'System Settings' v aplikaci mySigen v telefonu, tmavý motiv. Stavový řádek: čas 6:51, signál 5G, baterie 65. Záhlaví: šipka zpět, název 'System Settings', 'Save' (zeleně). Nahoře je řádek s přepínačem oříznutý (text končí 'nable'). Sekce 'Charge & Discharge' s poli: Charge Cut-Off SOC (%): 100.0; Discharge Cut-Off SOC (%): 10.0; Backup Reserve (%): 90.0. Červený ručně nakreslený ovál obkresluje pole Discharge Cut-Off SOC (%) a Backup Reserve (%).
3 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
4 Přidání hybridního střídače Sigenergy do Reduxi
Po připojení Reduxi Controller a hybridního střídače Sigenergy zaregistrujte střídač jako nové zařízení.
4.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na kontroleru (viz bod 3) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky levého postranního panelu Reduxi Configurator. Nahoře: logo reduxi s textem CONFIGURATOR. Sbalené sekce: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dvě tlačítka vedle sebe: Add device (ikona plus, označeno modrým zvýrazňovacím rámečkem) a Add strategy (ikona plus). Pod nimi dvě položky: Settings a Profile. Oblast vpravo od postranního panelu je prázdná bílá.
V prvním kroku (základní nastavení) vyberte základní parametry zařízení:
- Device type:
Hybrid Inverter - Type:
Sigenergy Hybrid - Name: název dle vašeho výběru
4.2 Nastavení komunikace
Druhý krok nastavuje komunikační kanál mezi Reduxi Controller a hybridním střídačem Sigenergy. Tento krok je nezbytný pro komunikaci Modbus TCP/IP. Obrázek ukazuje nastavení komunikačního kanálu.
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, krok 2 ze 2 průvodce přidáním zařízení. Kroky průběhu: 1 Basic settings, 2 Communication channel (oba vyplněné černé kruhy). Název sekce: 'Communication channel and device configuration'. Pole: Connection *: TCP/IP (rozbalovací pole); IP *: 172.16.40.228; Port *: 502; Modbus unit ID *: 1. Tlačítka: Back (obrysové), Test communication (obrysové), Done (tmavé).
4.3 Test komunikace
Klikněte dole v průvodci na Test communication. Test jednou přečte data z hybridního střídače Sigenergy a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
4.4 Pokročilá nastavení
Pokročilá nastavení použijte jen tehdy, pokud má lokalita zvláštní požadavky. Ve výchozím stavu nemusíte nic měnit.
Textový popis tohoto obrázku
Snímek obrazovky průvodce Reduxi Configurator, krok 3 Advanced settings. Indikátor kroků: 1 Basic settings, 2 Communication channel, 3 Advanced settings (všechny černé). Nadpis: Advanced settings. Každá otázka má přepínač, všechny nastaveny na No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Rozbalovací pole: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Tlačítko: Back.
5 Kontrola naměřených hodnot
5.1 Last measurements
Po navázání komunikace zkontrolujte naměřené hodnoty v části Devices – Sigenergy Hybrid Inverter – Last measurement v Reduxi Configurator.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Last measurements' zařízení v Reduxi Configurator. Karty: Last measurements (aktivní), Analyze, Archive. Vpravo nahoře: rozbalovací nabídka obnovování 'Without refreshing' a tlačítko obnovení. Karta 'Control type': tlačítka Auto (světle zelené) a Manual (tmavé, vybrané); časová značka 14. 03. 2025 12:49:13. Všechny hodnoty níže mají časovou značku 14. 03. 2025 12:49:01, pokud není uvedeno jinak. Karta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prázdné (jednotka kW); enumeration.PV_STATE_NAME: CONNECTED. Karta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Karta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Karta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Karta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prázdné (kW); Grid export active power limit: prázdné (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Karta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (časová značka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Povolení řízení systémem Reduxi
Pro pokročilé řízení hybridního střídače Sigenergy začleňte zařízení do optimalizačních režimů systému Reduxi. V části Devices – Sigenergy Hybrid v Reduxi Configurator nastavte control type na AUTO. Teprve potom budou příkazy strategie ovlivňovat baterii.
Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
Po přidání zařízení ho můžete také sledovat a ovládat v aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–2): Použijte dokumentaci Sigenergy. Nainstalujte aplikaci mySigen.
Střídač Sigenergy (bod 2): Zkopírujte IP adresu v aplikaci mySigen. Povolte Modbus TCP/IP. Nastavte Discharge Cut-Off SOC a Backup Reserve podle obrázku.
Přidání do Reduxi (body 3–4): Přihlaste se do webového rozhraní Reduxi. Přidejte zařízení s typem Sigenergy Hybrid, vložte IP adresu a spusťte Test communication.
Spuštění provozu (bod 5): Zkontrolujte poslední měření. Nastavte control type na AUTO a definujte strategii.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte, zda je IP adresa z aplikace mySigen zadaná správně. Ověřte, že je na střídači povolený Modbus TCP/IP. |
| Neočekávané chování baterie | Zkontrolujte, zda jsou Discharge Cut-Off SOC (%) a Backup Reserve (%) nastaveny na hodnoty uvedené v bodě 2.4. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
