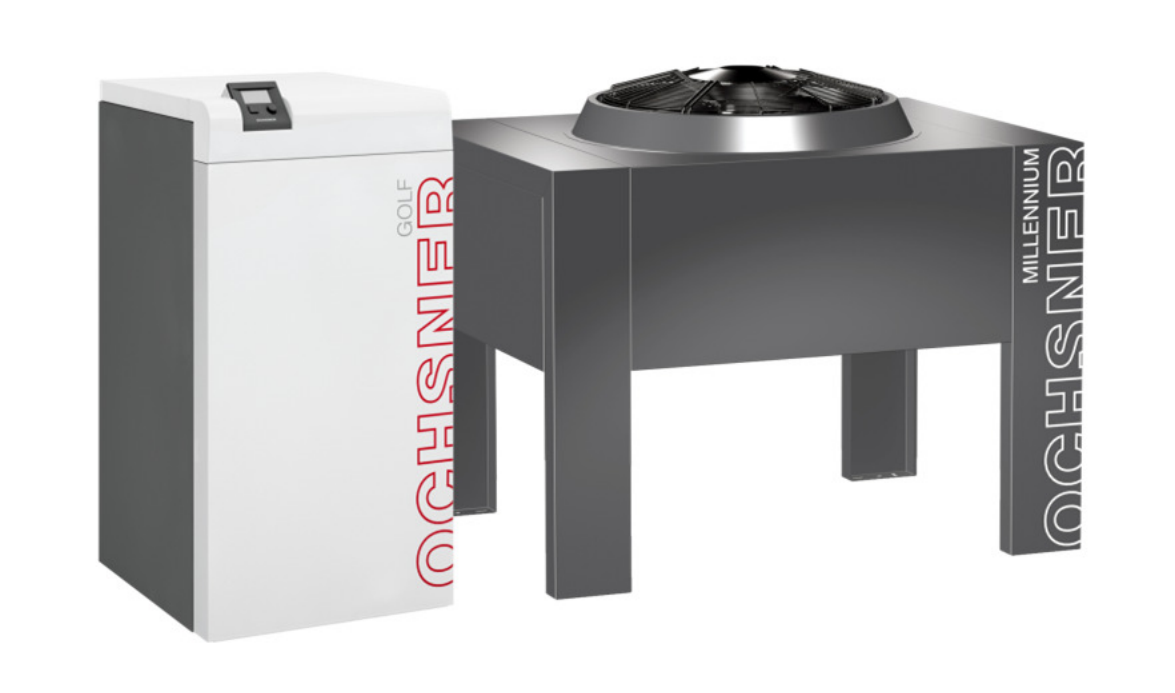

Chytře využijte proměnlivé sazby elektřiny – ušetřete až 30 % nákladů na energii s tepelnými čerpadly SG-Ready od společnosti Ochsner a bránou Reduxi.

1. Nezbytné kroky k navázání komunikace mezi regulátorem Reduxi a tepelným čerpadlem Ochsner GMLW Plus

1.1 Aktivace funkce SG Ready na tepelném čerpadle

Aktivaci a nezbytnou aktualizaci firmwaru provede servisní technik společnosti OCHSNER.

Chcete-li si domluvit schůzku, kontaktujte zákaznický servis OCHSNER:

https://www.ochsner.com/en/contact/

1.2 Požadované komponenty pro připojení regulátoru Reduxi k tepelnému čerpadlu Ochsner GMLW Plus.

K navázání spojení mezi regulátorem Reduxi a tepelným čerpadlem Ochsner GMLW Plus jsou potřeba dva

komponenty:

1. Ovladač Reduxi
2. Zařízení Reduxi Gateway se 3x (30:1A) proudovými senzory (CT)

Zařízení Reduxi Gateway musí být nejprve přidáno (připojeno) k ovladači Reduxi, aby bylo možné ovládat/uvést do provozu provozní režimy tepelného čerpadla. Připojení lze navázat bezdrátově (WLAN) nebo drátově pomocí kabelu UTP (LAN). Více informací o připojení naleznete na připojení brány k ovladači. Zařízení Reduxi Gateway také obsahuje 3x(30:1A) proudové senzory (transformátory) používané k měření elektrického proudu (tj. výkonu) pro každou fázi tepelného čerpadla. Kromě toho se k generování signálů pro kontakty SG-ready používají dva reléové výstupy, které ovlivňují provozní režimy tepelného čerpadla.

2. Připojení ovladače Reduxi a zařízení Gateway k místní síti

Symbolický obrázek celého připojení od ovladače Reduxi k tepelnému čerpadlu je zobrazen níže:

Další informace o připojení zařízení Reduxi Gateway naleznete na odkazu: Jak nakonfigurovat Reduxi Gatway.

3. Připojení relé zařízení Reduxi gateway ke kontaktům SG-ready tepelného čerpadla

Pro fyzické připojení relé zařízení Reduxi Gateway ke kontaktům SG-ready (nazývaným EVU) na tepelném čerpadle je nezbytné určit přesné umístění kontaktů SG-ready na desce s obvody tepelného čerpadla.

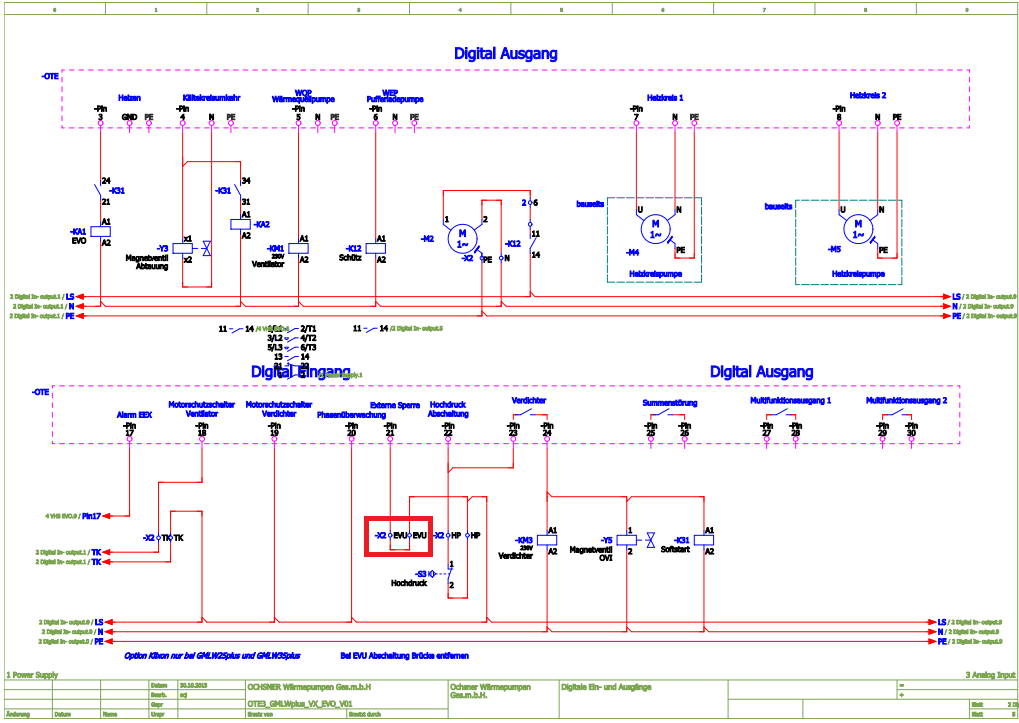

Obrázek níže ukazuje umístění kontaktů SG-ready na desce s obvody tepelného čerpadla Ochsner GMLW Plus.  Druhý obrázek zobrazuje připojení od relé ke kontaktům SG-ready.

SG-ready (EVU) kontakty na desce s obvody HP:

Je důležité, abyste odstranili kabelový můstek mezi kontakty SG-ready (EVU)!

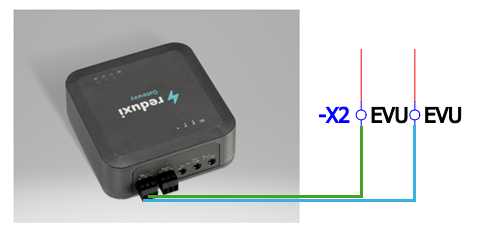

Připojení od zařízení Reduxi gateway ke kontaktům SG-ready na HP:

NC kontakt prvního relé zařízení Reduxi gateway --> na kontakt 1 na konektoru X2; Modrý vodič

COM kontakt prvního relé zařízení Reduxi gateway --> na kontakt 2 na konektoru X2; Zelený vodič

Upozornění: Zařízení Reduxi Gateway umožňuje používat reléové výstupy jako trvale uzavřené, "Normálně uzavřené - NC" nebo otevřené "Normálně otevřené - NO".

4. Zařízení Reduxi Gateway jako měřič s proudovými senzory

Proudové senzory (CT) obsažené v sadě Reduxi Gateway musí být připojeny ke třem vstupům, jeden pro každou fázi, jak je znázorněno na obrázku níže.

Proudový senzor pokrývá jednotlivý fázový vodič (L1, L2, L3) tepelného čerpadla, obrázek níže:

5. Přidání tepelného čerpadla jako nového zařízení v konfigurátoru Reduxi

Chcete-li přidat nové tepelné čerpadlo jako zařízení nebo upravit stávající, postupujte podle těchto kroků, které jsou podrobně popsány v jednotlivých bodech níže.

5.1 Přidání zařízení

Přihlaste se lokálně do aplikace Reduxi konfigurátor na ovladači a stiskněte tlačítko Přidat zařízení.

5.2 Vyberte zařízení, které chcete přidat

V prvním kroku (základní nastavení) vyberte základní parametry zařízení, které chcete přidat:

• Typ zařízení: HVAC,
• Typ: Měřič Reduxi
• Název: Zadejte název zařízení, například: Ochsner GMLW Plus

5.3 Komunikační kanál

První část nastavení komunikačního kanálu je určena pro připojení mezi zařízením Reduxi Gateway a ovladačem Reduxi. Vyplňte pole podle obrázku níže (automaticky vyplněno).

Druhá část komunikačního kanálu je určena pro nastavení proudového senzoru zařízení Reduxi Gateway, kde pro všechny proudové senzory zvolíme možnost "Automaticky detekovat z brány".

Třetí část komunikačního kanálu je věnována definici signálů z relé zařízení Redux gateway.

Tabulka provozních režimů:

 poznámka NO znamená normálně otevřený :

Režim ZAP (normální provoz), první relé je sepnuté (NC).

Režim VYPNUTO (zastavení HP), první relé je rozepnuté (NO)

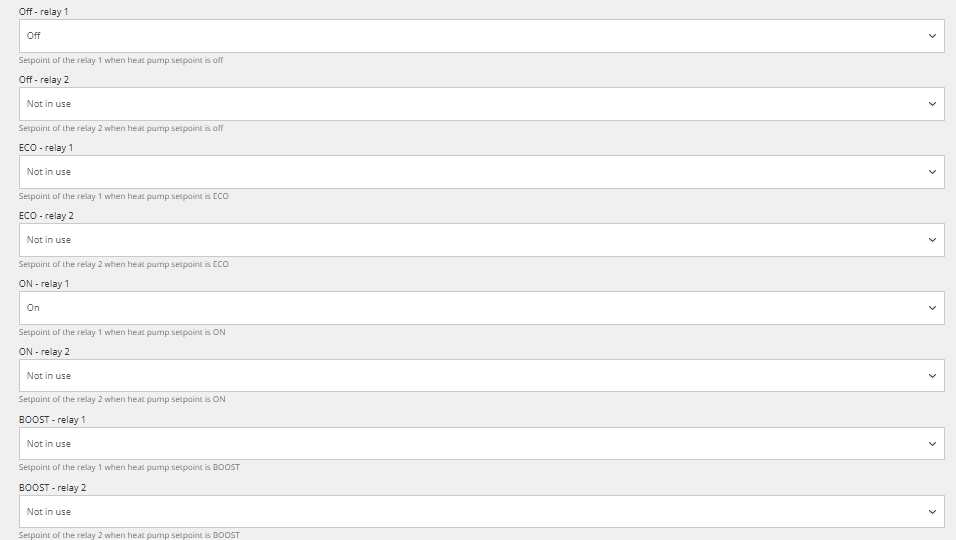

Kompletní konfigurace signálů relé v konfiguraci Reduxi:

5.5 Komunikační test

Komunikační test se provádí pomocí tlačítka "Test komunikace", které se nachází vpravo dole za všemi poli parametrů komunikačního kanálu.

Komunikační test může vrátit dvě odpovědi:

1. Komunikace funguje správně, obrázek níže:

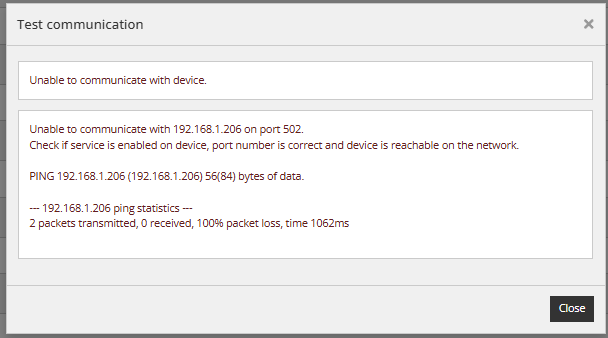

2. Komunikace nefunguje správně, obrázek níže:

5.6 Rozšířená nastavení

Rozšířené nastavení je libovolné a závisí na konkrétních potřebách umístění, kde je ovladač Reduxi nainstalován. Po dokončení všech rozšířených nastavení stiskněte tlačítko "Hotovo" vpravo dole.

5.7 Poslední měření

Po úspěšném navázání komunikace s nově přidaným zařízením lze jeho hodnoty zkontrolovat v části Zařízení – tepelné čerpadlo Ochsner GLMW Plus v konfigurátoru Reduxi jako další test.

Pro pokročilé ovládání tepelného čerpadla integrujte zařízení do strategie systému Reduxi. V části Zařízení – Ochsner GLMW Plus v konfigurátoru Reduxi, musí být typ ovládání nastaven na AUTO, aby příkazy pro strategii ovlivňovaly tepelné čerpadlo.

Chcete-li dosáhnout maximální flexibility a snížení nákladů na energii s ohledem na dynamickou cenu a dynamické tarify, postupujte podle pokynů, jak definovat strategii na tomto odkazu: Strategie pro ovladač Reduxi.

Po úspěšném přidání zařízení a kontrole hodnot lze zařízení zkontrolovat a ovládat také prostřednictvím aplikace Reduxi.
