Integrace Reduxi a EVSE Iskraemeco UrbanBox umožňuje DLM, ochranu instalací a optimalizaci nákladů v rámci strategií dynamických cen.
1. Logo
2. Připojte Iskraemeco UrbanBox EVSE k místní síti LAN
EVSE Iskraemeco UrbanBox musí být připojeno k místní síti LAN. Implementuje router a switch. Obě zařízení musí mít správné zapojení.
2.1 Zapojení routeru a switche Iskraemeco UrbanBox

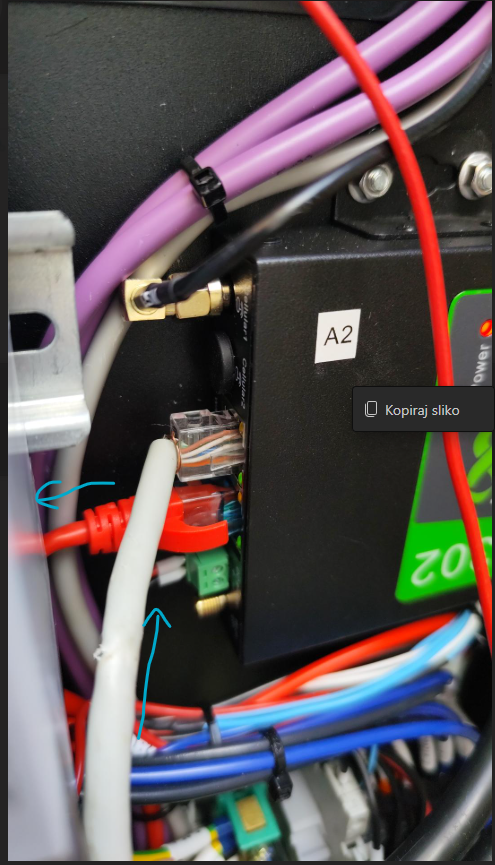

Bílý vodič ze switche/routeru místní sítě LAN je potřeba připojit k hornímu portu ETH na routeru Iskraemeco UrbanBox, jak je znázorněno na obrázku níže:

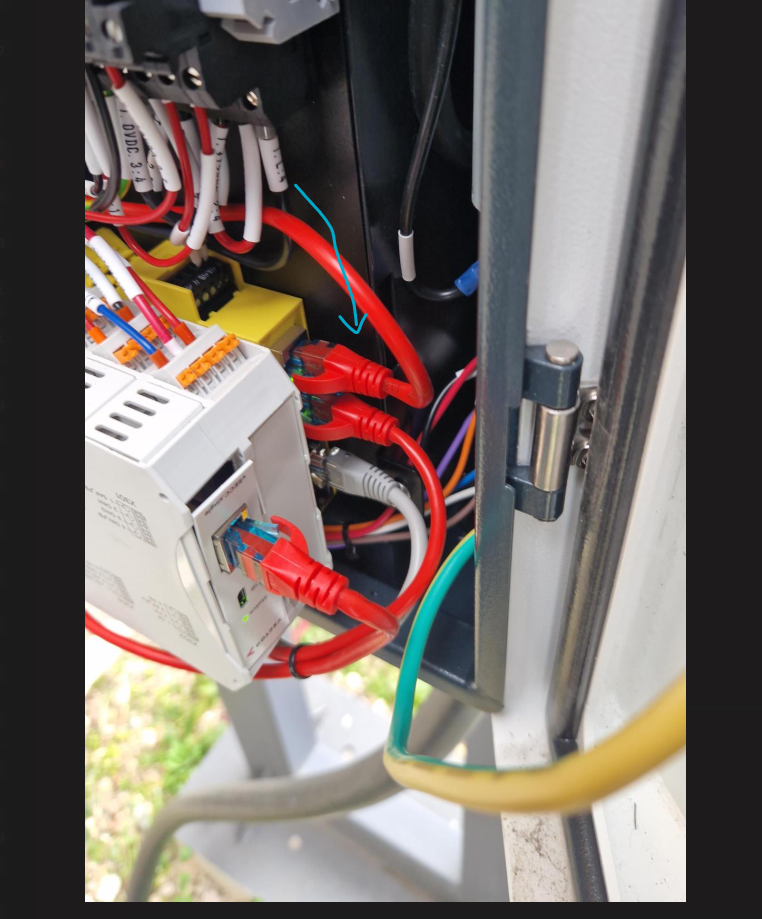

Červený vodič (obrázek výše) ze spodního portu ETH routeru Iskraemeco UrbanBox je potřeba připojit k hornímu portu ETH na switchi Iskraemeco UrbanBox, jak je znázorněno na obrázku níže:
2.2 Nastavení routeru Iskraemeco UrbanBox
Pro úspěšnou OCPP komunikaci mezi zařízeními musí být správně nakonfigurována nastavení routeru.
Níže uvedený postup ukazuje, jak provést nastavení.
Přístupové parametry k routeru:
- Uživatelské jméno: adm
- Heslo: Iskraemeco2024!
-

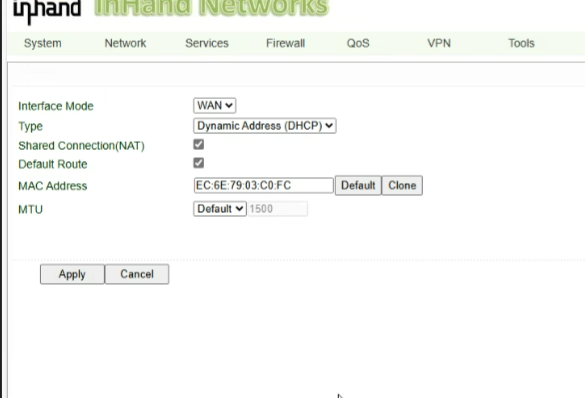

Přejděte na: Network/ LAN, WAN switch/ Interface WAN a nastavte DHCP (dynamickou konfiguraci IP). Viz obrázek níže:
-

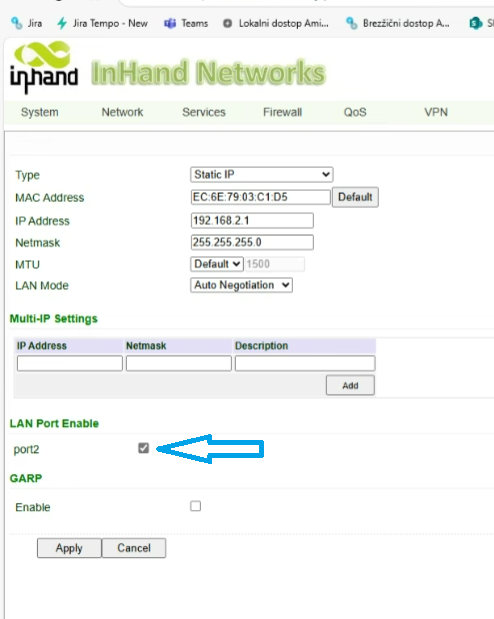

Přejděte na: Network/LAN --> povolte port 2. Viz obrázek níže:
-

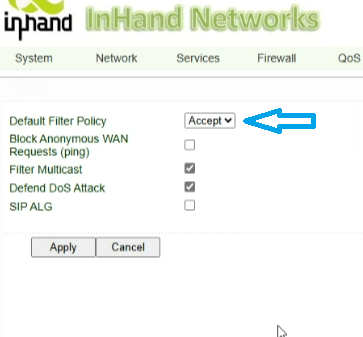

Přejděte na: Firewall --> Default Filter Policy a nastavte Accept. Viz obrázek níže:
2.3 Přístup ke switchi Iskraemeco UrbanBox pro nastavení OCPP
Důležité! Připojení musí být provedeno přímo ke switchi.
Přístupové parametry ke switchi:
- Uživatelské jméno: tec
- Heslo: changeme
3. Nastavení OCPP pro Iskraemeco UrbanBox
Jakmile jsou dokončena nastavení z bodů 2.2 a 2.3, musí být definována nastavení OCPP na switchi (rozhraní EVSE)

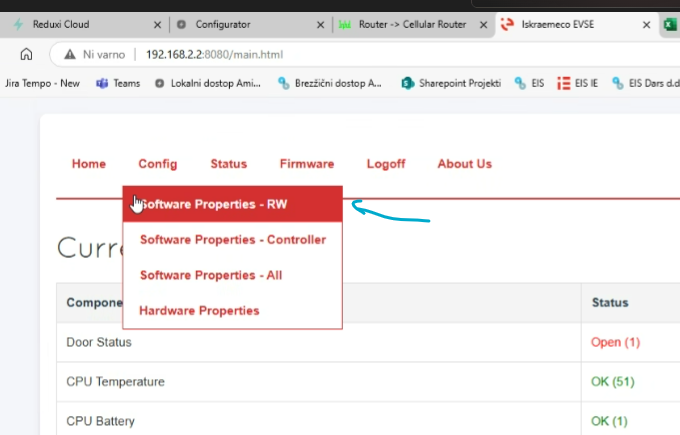

Nejprve přejděte na Config/ Software Properties - RW:

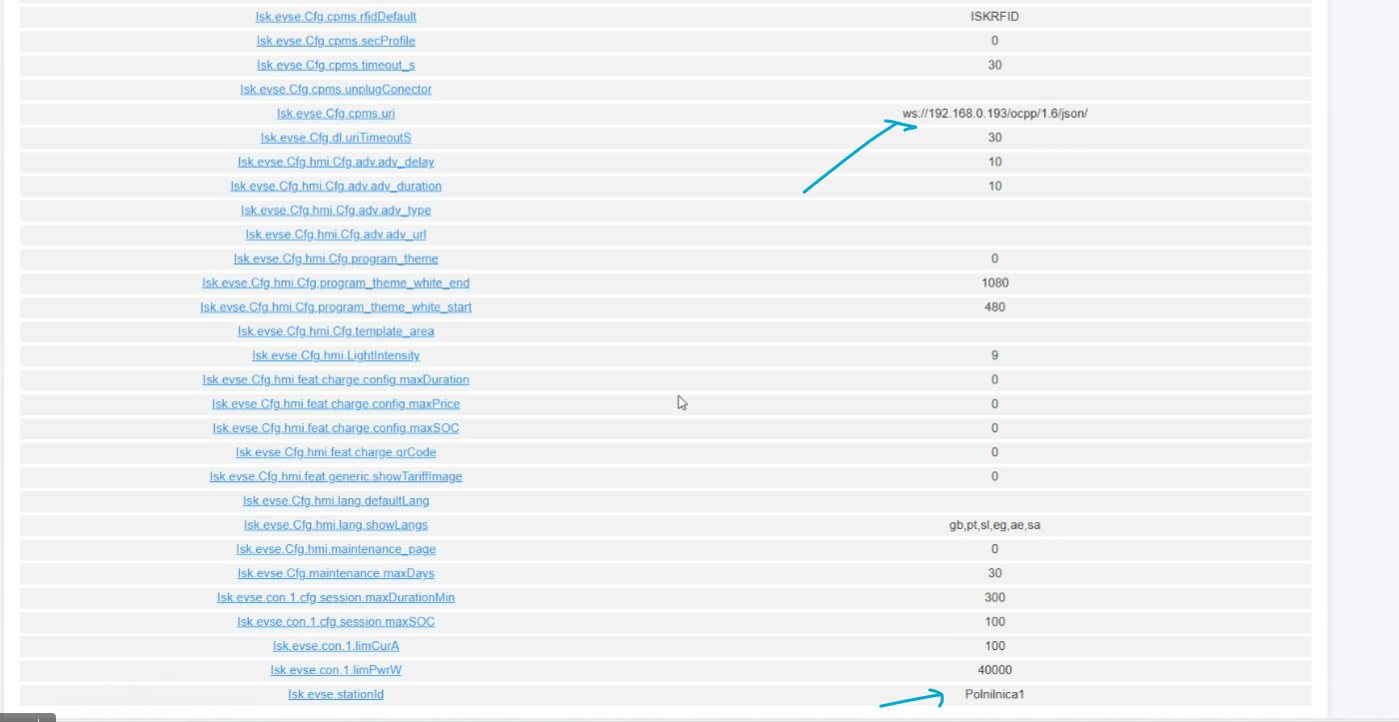

Za druhé, nastavte lsk.evse.Cfg.cpms.uri a zkopírujte lsk.evse.stationId.
lsk.evse.Cfg.cpms.uri --> OCPP URL serveru Reduxi --> bod 4.3 Konfigurace zařízení pro OCPP
lsk.evse.stationId. --> Důležité pro konfiguraci OCPP na Reduxi -->bod 4.3 Konfigurace zařízení pro OCPP
4. OCPP komunikace mezi EVSE Iskraemeco UrbanBox
a kontrolérem Reduxi
4.1 Přidat zařízení
Nejprve se přihlaste do místního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko 'Přidat zařízení'.
4.2 Vyberte zařízení, které chcete přidat
V prvním kroku vyberte základní nastavení:
- Vyberte typ zařízení: EV nabíječka,
- Vyberte typ: OCPP 1.6 - JSON,
- Pojmenujte zařízení.
4.3 Konfigurace zařízení pro OCPP
Druhý krok slouží k nastavení komunikačního kanálu pro správnou funkci OCPP komunikace. Nejprve vyplňte identifikátor zařízení (Jedinečný identifikátor stanice) získaný z aplikace Iskraemeco UrbanBox a vložte jej do prvního pole komunikačního kanálu.
Příklad identifikátoru zařízení: Polnilnica1
Při využití protokolu OCPP JSON 1.6 je serverová URL adresa OCPP generována kontrolérem Reduxi. URL adresu lze získat přímo z komunikačního kanálu. Odkaz na 3. Nastavení OCPP pro Iskraemeco UrbanBox
Příklad URL: ws://10.150.120/ocpp/1.6/json/
4.4 Test komunikace
Pro zajištění navázané OCPP komunikace lze provést test komunikace pomocí tlačítka 'Test komunikace', které se nachází vpravo dole za všemi poli komunikačního kanálu.
Existují dva různé případy komunikační odezvy.
Případ 1: Komunikace funguje správně.
Případ 2: Nebylo nalezeno žádné zařízení s OCPP 1.6 komunikací.
5. Hodnoty ze zařízení
Účelem tohoto bodu je ukázat, jak zkontrolovat hodnoty z nově přidaného zařízení. To se provádí v 'Zařízení/Poslední měření'.
Pro pokročilé ovládání EVSE integrujte zařízení do strategie systému Reduxi. Pod Zařízení/Iskraemeco UrbanBox EVSE v konfigurátoru Reduxi, musí být typ ovládání nastaven na AUTO, aby příkazy strategie ovlivnily EVSE.
Pro dosažení maximální flexibility a snížení nákladů na energii s ohledem na dynamické ceny a dynamické tarify, postupujte podle pokynů, jak definovat strategii na tomto odkazu: Strategie pro kontrolér Reduxi.
Po úspěšném přidání zařízení jej lze monitorovat a ovládat prostřednictvím aplikace Reduxi.
