Udržujte energii a náklady pod kontrolou: Sledujte spotřebu kdykoli a kdekoli pomocí analyzátoru výkonu Nemo a Reduxi.

1. Připojte ovladač Reduxi k Nemo 96 HDLe

1.1 Požadované komponenty pro připojení ovladače Reduxi k analyzátoru výkonu Nemo 96 HDLe

K navázání spojení mezi ovladačem Reduxi a analyzátorem výkonu Nemo 96 HDLE jsou potřeba následující komponenty:

• Analyzátor výkonu Nemo 96 HDLE
• Připojovací kabel Modbus RS485

1.2 Připojení mezi ovladačem Reduxi a analyzátorem výkonu

Následující obrázek ukazuje schematické schéma připojení mezi ovladačem Reduxi a analyzátorem výkonu Nemo. Veďte připojení Modbus od svorek na ovladači Reduxi (Port 1 - A + B) k portu na Nemo 96 HDLe (RS 485 + a -). Připojte port A k + a port B k - :

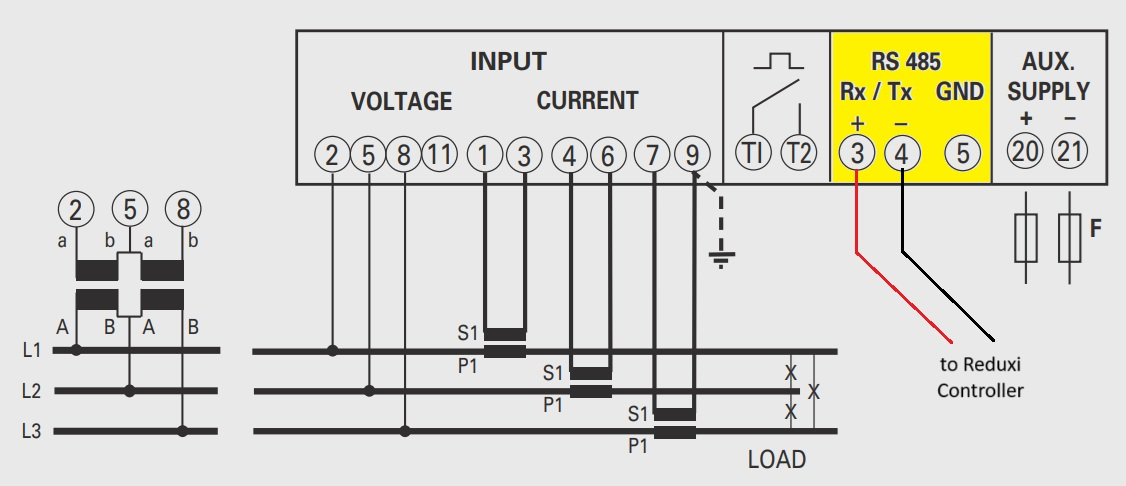

Další obrázek ukazuje bod připojení na Nemo 96 HDLe:

Pro další informace o zařízení nebo o tom, jak funguje, navštivte domovskou stránku výrobce https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf

2. Přidejte zařízení do nástroje Reduxi Configurator

Nejprve se můžete přihlásit do nástroje Reduxi Configurator pomocí Reduxi Configurator přes prohlížeč.

2.1 Klikněte na Přidat zařízení

2.2 Zadejte základní nastavení

Název zařízení si můžete sami zvolit.

2.3 Vyberte komunikační kanál a zadejte konfiguraci zařízení.

ID jednotky Modbus – Normálně se používá 1.

Doporučujeme poté otestovat komunikaci.

Existují dva možné výsledky:

2.3.1 Úspěch – zde není třeba nic dalšího dělat

2.3.2 Selhání – zkontrolujte svůj vstup a zkuste to znovu.

2.4 Zadejte rozšířenou konfiguraci (volitelné)

Po dokončení všech nastavení stiskněte tlačítko „Hotovo“ vpravo dole.
