Jak připojit hybridní střídače GoodWe (Dongle, Bluetooth, WiFi, LAN) k Reduxi Controller
Připojte hybridní střídač GoodWe k Reduxi Controller přes Modbus TCP. Funguje s WiFi/LAN Kit 1.0 a 2.0 přes LAN nebo WiFi.
Textový popis tohoto obrázku

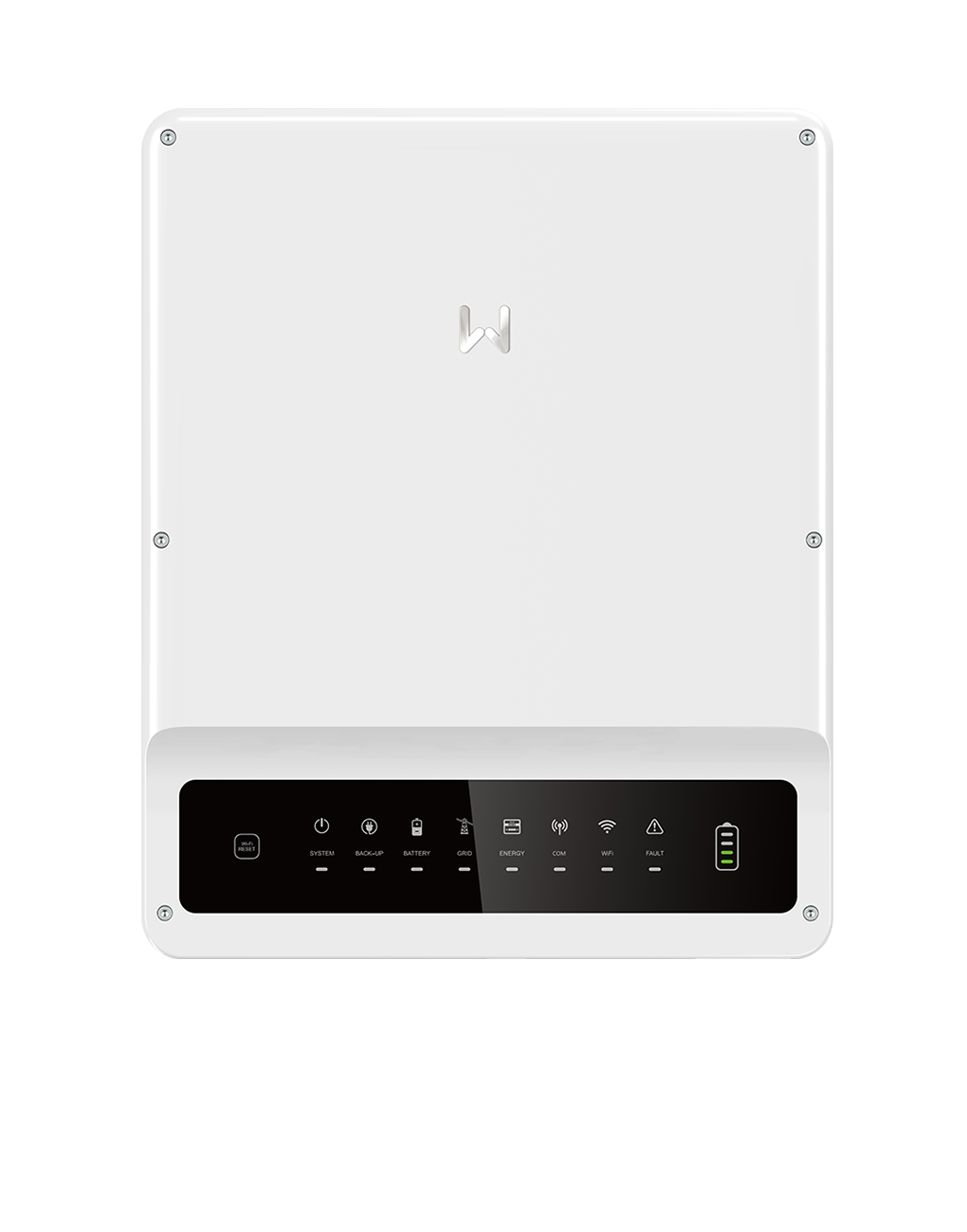

Produktová fotografie bílého nástěnného hybridního střídače na bílém pozadí, pohled zepředu. Zaoblené obdélníkové bílé pouzdro se světle šedým logem 'W' uprostřed horní části a šrouby v rozích. Ve spodní části je černý skleněný panel displeje s řadou stavových ikon s drobnými popisky pod nimi a ikonou úrovně baterie se zelenými pruhy vpravo. Vlevo od panelu je malé kulaté tlačítko.
- Technická dokumentace
- Potřebné vybavení
- Výběr připojení a povolení Modbus TCP
- Konfigurace WiFi/LAN Kit pomocí aplikace SolarGo
- Nastavení statické IP adresy pomocí aplikace SEMS+ Classic
- Aktualizace firmwaru a kontrola sítě (v případě potřeby)
- Přihlášení do webového rozhraní Reduxi
- Přidání střídače GoodWe do Reduxi Controller
- Kontrola naměřených hodnot
- Shrnutí
- Časté problémy
- Související články
1 Technická dokumentace
Dokumenty GoodWe ke komunikačnímu modulu a podporovaným zařízením:
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – Stránka produktu komunikačního modulu s datovým listem a uživatelskou příručkou.
- Compatibility list of GoodWe inverters and IoT products – Ukazuje, který střídač funguje s kterým komunikačním modulem a firmwarem.
2 Potřebné vybavení
Potřebujete následující součásti:
- Hybridní střídač GoodWe
- GoodWe WiFi/LAN Kit 1.0 nebo WiFi/LAN Kit 2.0 (komunikační dongle)
- Reduxi Controller
- Ethernetový kabel mezi střídačem a routerem nebo switchem
- Chytrý telefon s Bluetooth a aplikací SolarGo nebo aplikací SEMS+ Classic (viz bod 4 a bod 5)
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Výběr připojení a povolení Modbus TCP
Komunikace Modbus TCP s Reduxi závisí na donglu a na tom, jak je střídač připojen k internetu. Najděte svůj případ:
| Dongle a připojení | Modbus TCP | Další krok |
|---|---|---|
| WiFi/LAN Kit 1.0 přes LAN | Povoleno automaticky | Nastavte statickou IP adresu pomocí aplikace SEMS+ Classic (bod 5) |
| WiFi/LAN Kit 1.0 přes WiFi | Povolte pomocí aplikace SolarGo | Nakonfigurujte dongle pomocí SolarGo (bod 4) |
| WiFi/LAN Kit 2.0 přes LAN | Povoleno automaticky | Zkontrolujte sériové číslo (bod 3.5) |
| WiFi/LAN Kit 2.0 přes WiFi | Aktivace prostřednictvím GoodWe After-Sale Support | Odešlete e-mail (bod 3.4) a poté zkontrolujte sériové číslo (bod 3.5) |
3.1 WiFi/LAN Kit 1.0 přes LAN
Textový popis tohoto obrázku
Fotografie černého donglu GoodWe WiFi/LAN Kit 1.0 na bílém pozadí. Je to vysoký zaoblený černý modul s konektorem nahoře, malým tmavým okénkem displeje uprostřed a pod ním vytištěným logem a symbolem sítě (LAN). Dole jsou dvě kontrolky: modrá vlevo a zelená vpravo, každá s malým vytištěným symbolem.
Střídač je připojen k internetu pomocí WiFi/LAN Kit 1.0 přes LAN. Modbus TCP se povolí automaticky s těmito nastaveními:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Pokračujte bodem 5, Nastavení statické IP adresy pomocí aplikace SEMS+ Classic.
3.2 WiFi/LAN Kit 1.0 přes WiFi
Textový popis tohoto obrázku
Fotografie černého donglu GoodWe WiFi/LAN Kit 1.0 na bílém pozadí. Je to vysoký zaoblený černý modul s konektorem nahoře, malým tmavým okénkem displeje uprostřed a pod ním vytištěným logem a symbolem sítě (LAN). Dole jsou dvě kontrolky: modrá vlevo a zelená vpravo, každá s malým vytištěným symbolem.
Střídač je připojen k internetu pomocí WiFi/LAN Kit 1.0 přes WiFi. Modbus TCP musíte povolit pomocí aplikace SolarGo.
Pokračujte bodem 4, Konfigurace WiFi/LAN Kit pomocí aplikace SolarGo.
3.3 WiFi/LAN Kit 2.0 přes LAN
Textový popis tohoto obrázku
Fotografie černého donglu GoodWe WiFi/LAN Kit 2.0 na bílém pozadí. Červená diagonální páska přes horní část nese nápis NEW. Dongle má dole konektor, v horní části malé tmavé okénko displeje a pod ním logo a symbol sítě. V dolní části jsou vidět dvě malé kontrolky, jedna modrá a jedna zelená/žlutá.
Střídač je připojen k internetu pomocí WiFi/LAN Kit 2.0 přes LAN. Modbus TCP se povolí automaticky s těmito nastaveními:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Pokračujte bodem 3.5, Sériové číslo WiFi/LAN Kit 2.0.
3.4 WiFi/LAN Kit 2.0 přes WiFi
Textový popis tohoto obrázku
Fotografie černého donglu GoodWe WiFi/LAN Kit 2.0 na bílém pozadí. Červená diagonální páska přes horní část nese nápis NEW. Dongle má dole konektor, v horní části malé tmavé okénko displeje a pod ním logo a symbol sítě. V dolní části jsou vidět dvě malé kontrolky, jedna modrá a jedna zelená/žlutá.
Střídač je připojen k internetu pomocí WiFi/LAN Kit 2.0 přes WiFi. Modbus TCP musí aktivovat GoodWe After-Sale Support. Pošlete e-mail na adresu service.se@goodwe.com:
- Předmět: Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Sériové číslo střídače
- Sériové číslo donglu
Poté, co GoodWe aktivuje Modbus TCP, pokračujte bodem 3.5.
3.5 Sériové číslo WiFi/LAN Kit 2.0
WiFi/LAN Kit 2.0 existuje v běžné verzi a ve verzi s kybernetickou bezpečností. Zkontrolujte sériové číslo na donglu:
- Sériové číslo začíná na
72000: běžná verze. - Sériové číslo začíná na
72100: verze s kybernetickou bezpečností. Na střídači musíte provést další nastavení. Postupujte podle kroků v bodě 4.
72000…
Textový popis tohoto obrázku
Fotografie černého donglu GoodWe WiFi/LAN Kit ležícího na světle šedém povrchu. Bílý štítek na něm ukazuje text WiFi Kit-20, čárový kód a sériové číslo 72000WFA23500051. Na levém konci donglu je konektor.
4 Konfigurace WiFi/LAN Kit pomocí aplikace SolarGo
4.1 Stažení a instalace aplikace SolarGo (v případě potřeby)
Textový popis tohoto obrázku
Obrázek o dvou částech na bílém pozadí. Nahoře: černý odznak s nápisem Download on the App Store a logem Apple. Pod ním: černobílý QR kód. Podle popisku vede QR kód na aplikaci SolarGo v App Store.
Textový popis tohoto obrázku
Černý odznak 'GET IT ON Google Play' s trojúhelníkovým logem Google Play a pod ním černobílý QR kód ke stažení aplikace SolarGo.
4.2 Připojení ke střídači přes Bluetooth
Ujistěte se, že je střídač zapnutý a že střídač i komunikační modul fungují správně.
Textový popis tohoto obrázku
Tři snímky obrazovky telefonu vedle sebe zobrazující obrazovku Device List aplikace SolarGo, s číslovanými modrými odznaky a červenými obrysy. Záhlaví každé: 'Device List' s ikonou cloudu, ikonou nápovědy a ikonou menu; záložky Bluetooth (vybráno) a WLAN. Snímek 1: záložka Bluetooth je obrysovaná červeně (odznak 1); prázdný stav s ilustrací zařízení a textem 'No Device'; tlačítko 'Search Device' je obrysované červeně (odznak 2); odkaz 'Not Found >'. Snímek 2: seznam nalezených zařízení, každé se šipkou, názvy: CCM-4050KNAC248G0001 (s ikonou 'Parallel'), WLA-5012KNAG24BL0005 (obrysováno červeně, odznak 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006; tlačítko 'Search Device'; odkaz 'Not Found >'. Snímek 3 (šedé pozadí): seznam s CCM-23000EZL21B50020 a CCM-53000SSA238GS019 a dialog iPhonu 'Bluetooth Pairing Request' s textem, že zařízení se chce spárovat s vaším iPhonem, a tlačítky Cancel a Pair (Pair obrysováno červeně, odznak 4).
1234. Pokud už bylo heslo změněno, použijte své zvolené heslo. Upozornění na změnu hesla se zobrazí jen v případě potřeby. Pokud jste heslo ještě nezměnili, změňte ho.Textový popis tohoto obrázku
Složenina obrazovek aplikace SolarGo s červenými obrysy, číslovanými modrými odznaky 5 až 8 a červenými šipkami ukazujícími pořadí. Odznak 5 (vlevo nahoře): přihlašovací dialog nad zašedlým seznamem zařízení se dvěma ikonami rolí, Owner a Installer (vybráno Installer), prázdným polem hesla s ikonou oka (hodnota není zobrazena), zaškrtnutým polem 'Remember Password' a tlačítkem 'Login'. Červená šipka dolů k odznaku 6: dialog 'Reminder' s textem 'To keep your account secure, you must change your password now.' a odkazem 'I am aware of that'. Červená šipka dolů k odznaku 7: dialog 'Change Password' se dvěma prázdnými poli hesla s ikonami oka, poznámkou 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' a tlačítkem 'YES'. Červená šipka doprava k odznaku 8 (vpravo): obrazovka 'Device List' se záložkami Bluetooth (vybráno) a WLAN, seznamem zařízení (CCM-, WLA-.) a stejným přihlašovacím dialogem jako u odznaku 5 (Owner/Installer, prázdné pole hesla, zaškrtnuté 'Remember Password', 'Login'); dole tlačítko 'Search Device' a odkaz 'Not Found >'.
Textový popis tohoto obrázku
Snímek obrazovky hlavní stránky aplikace SolarGo v telefonu. Záhlaví: šipka zpět a číslo zařízení začínající 9015. Stavová pilulka: 'Status:Normal (On-Grid)'. Diagram toku energie, 'Unit:kW': ikona solárního panelu s hodnotou toku 13.25 směrem k ikoně domu s 13.25; ikona baterie 100 % s hodnotou 0.00; ikona sloupu vedení sítě s hodnotou 0.00. Informační dlaždice: Safety Power Grid Code: Warehouse; Working Mode: Peak Shaving; Battery Model: LX F16.0-H-20; Battery Status: Normal; Backup: ON; Power Limit: OFF. Spodní navigace: Home (vybráno, modře), Parameters, Settings.
4.3 Povolení a konfigurace Modbus TCP
Nastavení Modbus TCP závisí na donglu. Nejprve zkontrolujte sériové číslo (viz bod 3, bod 3.5).
Běžný dongle: sériové číslo začíná na 72000
Textový popis tohoto obrázku
Tři obrazovky telefonu vedle sebe z aplikace SolarGo, propojené červenými čarami a šipkami. Obrazovka 1, Settings: Communication Settings (červený rámeček), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version; spodní záložky Home, Parameters, Settings (Settings označeno červeným rámečkem). Obrazovka 2, Communication Settings: WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 v červeném rámečku, šipka od Communication Settings k němu). Obrazovka 3, RS485 (název v červeném rámečku): Modbus TCP se zeleným přepínačem v poloze zapnuto (červený rámeček); COM Address: 0 s modrým tlačítkem zaškrtnutí a slabou nápovědou k rozsahu; Baud Rate: rozbalovací pole, prázdné.
- Device ID:
1 - Port:
502 - Baud rate:
9600
Dongle s kybernetickou bezpečností: sériové číslo začíná na 72100
Textový popis tohoto obrázku
Tři snímky obrazovky telefonu aplikace SolarGo vedle sebe, spojené červenými šipkami. Vlevo seznam 'Settings': Communication Settings (obrysováno červeně), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0'; spodní navigace Home, Parameters, Settings (obrysováno červeně). Uprostřed seznam 'Communication Settings': Privacy & Security (obrysováno červeně), WLAN/LAN, 4G, RS485. Vpravo stránka 'Privacy & Security' se třemi sekcemi. Sekce Bluetooth: přepínač 'Bluetooth Stays On' (vypnuto) s textem: ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Sekce WLAN: přepínač 'WLAN Control' (vypnuto) s textem: ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Sekce Modbus TCP: přepínač 'Modbus TCP' (vypnuto), obrysovaný červeným obdélníkem, s textem 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- Device ID:
1 - Port:
502 - Baud rate:
9600
4.4 Nastavení statické IP adresy
Nastavte IP adresu střídače. Doporučujeme pevnou (statickou) IP adresu.
Textový popis tohoto obrázku
Tři obrazovky telefonu vedle sebe z aplikace SolarGo, propojené červenými šipkami. Obrazovka 1, Settings: položky Communication Settings (červený rámeček, zvýrazněno), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0; spodní záložky Home, Parameters, Settings (Settings označeno červeným rámečkem). Obrazovka 2, Communication Settings: Privacy & Security, WLAN/LAN (červený rámeček, zvýrazněno), 4G, RS485. Obrazovka 3, WLAN/LAN s odkazem Save vpravo nahoře: Encryption Type: WPA2/WPA; Password: pole, hodnota není zobrazena; červený rámeček kolem DHCP se zeleným přepínačem, který vypadá zapnutý, a nápovědou: If you need to set a specific IP address, you can manually enter it after turning off DHCP; poté IP Address, Subnet Mask, Gateway Address, DNS Server. Pod rámečkem: LAN: Not Connected a modrý odkaz: Restore factory communication settings.
5 Nastavení statické IP adresy pomocí aplikace SEMS+ Classic
5.1 Stažení a instalace aplikace SEMS+ Classic (v případě potřeby)
Textový popis tohoto obrázku
Obrázek o dvou částech na bílém pozadí. Nahoře: černý odznak s nápisem Download on the App Store a logem Apple. Pod ním: černobílý QR kód s tenkým světle šedým okrajem. Podle popisku vede QR kód na aplikaci SEMS+ Classic v App Store.
Textový popis tohoto obrázku
Obrázek o dvou částech na bílém pozadí. Nahoře: černý odznak s nápisem GET IT ON Google Play s barevným trojúhelníkovým logem Google Play. Pod ním: černobílý QR kód. Podle popisku vede QR kód na aplikaci SEMS+ Classic na Google Play.
5.2 Připojení ke střídači přes Bluetooth a nastavení IP adresy
Ujistěte se, že je střídač zapnutý a že střídač i komunikační modul fungují správně.
Textový popis tohoto obrázku
Tři snímky obrazovky telefonu vedle sebe z aplikace SEMS+ (GoodWe), s červenými ovály a čísly 1, 2 a 3. Snímek 1 (čas 14:49): domovská obrazovka s bannerem 'Test' zobrazujícím bílý střídač; sekce 'Services' s dlaždicemi Warranty, Report Center, GoodWe News, Announcements; sekce 'Tools' s dlaždicí 'Network Link' zakroužkovanou červeně a označenou 1; sekce 'Help'. Snímek 2 (čas 14:47): název 'Network Link' se záložkami Bluetooth (vybráno) a WLAN a seznamem zařízení: LEM-23000LEM21B55890, WLA-96000NAW253L0008 (zakroužkováno červeně a označeno 2), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Snímek 3 (čas 14:47): výzva ke spárování s 'Cancel' vpravo nahoře, dvěma ikonami User (vybráno) a Installer, vstupním polem hesla se zástupným textem 'Please enter a password' a ikonou oka a zaškrtávacím polem 'Remember Password' (nezaškrtnuto); oblast pole je zakroužkována červeně a označena 3. Pod ní nápověda říká, že pokud heslo zapomenete, podržte tlačítko Bluetooth na zařízení pro obnovení výchozího hesla (výchozí hodnota je na obrázku vidět a zde je vynechána), nebo Contact Us.
1234. Pokud už bylo heslo změněno, použijte své zvolené heslo. Upozornění se zobrazí jen v případě potřeby. Pokud jste heslo ještě nezměnili, změňte ho. Aktivujte Remember Password a pokračujte.Textový popis tohoto obrázku
Snímek obrazovky stránky 'Network Link' aplikace SEMS+ v telefonu, orámovaný červeným obdélníkem s červeným číslem 4. Stavový řádek: čas 14:47, ikona ztlumení, signál, Wi-Fi, baterie 64. Záhlaví: šipka zpět, název 'Network Link' a modrá ikona Bluetooth vpravo. Tři řádky seznamu, každý se šipkou: Privacy & Security, WLAN/LAN, Login Password Change. Zbytek stránky je prázdný světle modrý, dole je černý indikátor domovské obrazovky.
Textový popis tohoto obrázku
Dva snímky obrazovky telefonu vedle sebe z aplikace SEMS+, obrazovka WLAN/LAN, s červenými obrysy a červenými číslovanými popisky 5, 6 a 7. Levá obrazovka: LAN: Not Connected; WLAN: zapnuto (přepínač); Name: název sítě Wi-Fi (H3C_2D63E5); Encryption Method: WPA2; Password: pole se šipkou rozbalení, hodnota není zobrazena. Červený rámeček 5 označuje DHCP Automatic Obtain, přepínač zapnut, s nápovědou, že pro nastavení konkrétní IP adresy vypnete DHCP Automatic Obtain a použijete Manual Setting. Červený rámeček 6 označuje pole IP Address, Subnet Mask, Gateway Address a DNS Server se zašedlými hodnotami. Pod nimi je tlačítko WLAN Detection a poznámka: When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Pravá obrazovka: stejná obrazovka ztmavená, s vyskakovacím oknem WLAN Detection (červený rámeček 7) a odkazem Cancel. Okno ukazuje tři ikony (střídač, router, cloud) spojené modrými fajfkami a text: Network configuration successful.
6 Aktualizace firmwaru a kontrola sítě (v případě potřeby)
6.1 Aktualizace firmwaru střídače
Pokud narazíte na problémy, aktualizujte firmware střídače na nejnovější verzi.
Textový popis tohoto obrázku
Dva snímky obrazovky telefonu vedle sebe z aplikace SolarGo/SEMS+, spojené červenou šipkou. Vlevo seznam 'Settings': Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (obrysováno červeně; červená šipka začíná zde), Change Login Password; každá se šipkou. Spodní navigace: Home, Parameters, Settings (obrysováno červeně, vybráno). Vpravo stránka 'Firmware Information' se šipkou zpět: DSP FW Version; ARM FW Version; Communication Module FW Version. Text 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Modrý odkaz 'Check For Update' s červeným přerušovaným obrysem.
6.2 Konfigurace sítě
Připojte střídač k internetu ethernetovým kabelem. Jen tak může střídač komunikovat s Reduxi Controller přes Modbus TCP.
Modbus TCP: klepněte na Settings, poté na Privacy & Security a povolte Modbus TCP. Poté nastavte:
- Device ID:
1 - Port:
502 - Baud rate:
9600
Statická IP adresa: klepněte na Settings, poté na WLAN/LAN. Pokud je přepínač DHCP zapnutý, vypněte ho a ručně zadejte údaje, které odpovídají vaší síti. Doporučujeme pevnou (statickou) IP adresu. Zapište si IP adresu pro pozdější použití. Obrazovky jsou stejné jako v bodě 4, body 4.3 a 4.4.
7 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
8 Přidání střídače GoodWe do Reduxi Controller
Připojte Reduxi Controller a hybridní střídač přes Ethernet. Poté zaregistrujte střídač jako nové zařízení (hybridní střídač GoodWe).
8.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na controlleru (viz bod 7) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky postranního panelu Reduxi Configurator. Záhlaví: logo reduxi Configurator. Sekce Devices (s ikonou mínus) uvádí: BYD 24kWh; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge Master; SolarEdge Slave. Dole je tlačítko Add device se znaménkem plus, označené červeným obdélníkem.
V prvním kroku (základní nastavení) vyberte základní parametry zařízení:
- Device type:
Hybrid inverter - Type:
GoodWe Energy Storage Inverters HV - Name: název dle vašeho výběru
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, krok 1 ze 2 Basic settings. Indikátor kroků: 1 Basic settings (aktivní, černě), 2 Communication channel (šedě). Formulář s názvem Basic settings: Device type (povinné): Hybrid inverter; Type (povinné): GoodWe Energy Storage Inverters HV; Name (povinné): GoodWe Energy Storage Inverters HV. Tlačítka: Back (vlevo), Next (vpravo, tmavé).
Stiskněte Next.
8.2 Nastavení komunikace
Druhý krok nastavuje komunikační kanál pro Modbus TCP. Propojuje Reduxi Controller s hybridním střídačem GoodWe. Zadejte IP adresu střídače, kterou jste nastavili dříve (viz bod 4, bod 4.4, nebo bod 5).
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | Statická IP adresa, kterou jste nastavili na střídači |
| Port | 502 |
| Modbus unit ID | Výchozí 247 (jak je zobrazeno v Configuratoru) |
| Control mode | Výchozí EMS (jak je zobrazeno v Configuratoru) |
Textový popis tohoto obrázku
Snímek obrazovky formuláře nastavení komunikace v Reduxi Configurator pro hybridní střídač GoodWe. Pole: Connection (povinné): TCP/IP; IP (povinné): prázdné; Port (povinné): 502; Modbus unit ID (povinné): 247; Control mode (povinné): EMS, s nápovědou pod ním: Select control mode of inverter. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo, tmavé).
8.3 Test komunikace
Klikněte dole v průvodci na Test communication. Test jednou přečte data z hybridního střídače GoodWe a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
Příklad úspěšného odečtu:
Textový popis tohoto obrázku
Snímek obrazovky dialogového okna s názvem Test communication (zavírací x vpravo nahoře) se zeleným textem. Obsah: Successful readout from device. Hodnoty: Battery active power: -450.0 W; Battery current: -1.8 A; Battery export active energy: 2493400 Wh; Battery import active energy: 2784800 Wh; Battery max. active power: 10000.0 W; Battery min. active power: -10000.0 W; Battery state of charge: 25.63 %; Battery state of health: 99.37 %; Battery voltage: 269.5 V; Error: false; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Inverter active power: -1444 W; Load active power: 76 W; Load import active energy: 953900 Wh; Off-grid: false; PV active power: -839 W; PV current: -1.9 A; PV export active energy: 10434800 Wh; PV min. active power: -10000 W; PV voltage: 433.7 V; State name: ON_GRID. Další parametry: GRID_POWER_ACTIVE_L1: 20; GRID_POWER_ACTIVE_L2: 12; GRID_POWER_ACTIVE_L3: 24; PV_POWER_ACTIVE_MAX: 0. Tmavé tlačítko vpravo dole: Close.
9 Kontrola naměřených hodnot
9.1 Poslední měření
Zkontrolujte naměřené hodnoty v části Devices – GoodWe Hybrid Inverter – Last measurements v Reduxi Configurator.
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, stránka 'Last measurements' zařízení 'GoodWe Hybrid Inverter ESG2 6kW 1ph'. Levý postranní panel: logo 'reduxi Configurator'; sekce Devices s položkami 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (aktivní), MasterTherm, Reduxi Meter; poté 'Optimization modes' (znaménko plus) a 'Utility Rate Plan'. Nahoře: drobečková navigace 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', zelená ikona odkazu a banner 'New patch available. Click here to apply.' s křížkem pro zavření. Záložky: Last measurements (aktivní), Analyze, Archive; rozbalovací pole obnovení 'Each second'. Dlaždice 'Control type': tlačítka Auto (světle zelené, vybráno) a Manual (tmavé); časová značka 07. 05. 2025 12:17:41. Karta Battery (časové značky 07. 05. 2025 12:19:22): Battery active power 0.0 kW; Battery current 0.30 A; Battery voltage 53.20 V; Battery capacity (Wh) 16.3 kWh; Battery maximum capacity (Wh) 22.3 kWh; Battery state of charge 73.00 %; Battery state of health 100.00 %; Battery min. state of charge 10.00 % (dole na obrázku oříznuto). Karta PV (12:19:23): PV active power -1.3 kW; PV current -3.40 A; PV voltage 374.60 V; PV export active energy 3,306.8 kWh; PV min. active power -6.1 kW. Karta Load (12:19:22): Load active power 1.3 kW; Load import active energy 26,830.9 kWh.
Po přidání zařízení v Configuratoru ho můžete sledovat také v cloudové aplikaci Reduxi.
9.2 Povolení řízení Reduxi
Aby zařízení řídil Reduxi, nastavte v části Devices – GoodWe Hybrid Inverter v Reduxi Configurator control type na AUTO. Teprve potom budou příkazy strategie ovlivňovat střídač.
Chcete-li snížit náklady na energii pomocí dynamických cen a dynamických tarifů, definujte strategii podle návodu Strategie pro řídicí jednotku Reduxi.
✓ Shrnutí
Příprava (body 1–3): Zkontrolujte dokumenty a vybavení. Vyberte svůj dongle a připojení a povolte Modbus TCP (bod 3).
Střídač GoodWe (body 4–6): Nakonfigurujte dongle pomocí SolarGo nebo nastavte statickou IP adresu pomocí SEMS+ Classic. Zapište si IP adresu. V případě potřeby aktualizujte firmware.
Přidání do Reduxi (body 7–8): Přihlaste se do webového rozhraní Reduxi. Přidejte zařízení jako Hybrid inverter, typ GoodWe Energy Storage Inverters HV. Zadejte IP adresu a port 502. Spusťte Test communication a poté klikněte na Done.
Spuštění do provozu (bod 9): Zkontrolujte poslední měření. Nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte IP adresu střídače, port 502 a zda je povolený Modbus TCP. Ověřte, že je střídač připojen přes Ethernet a je ve stejné síti jako controller. |
| Modbus TCP není dostupný u WiFi/LAN Kit 2.0 přes WiFi | Musí ho aktivovat GoodWe After-Sale Support. Pošlete e-mail popsaný v bodě 3.4. |
| Sériové číslo donglu začíná na 72100 | Povolte Modbus TCP v části Settings – Privacy & Security (bod 4.3). |
| IP adresa střídače se mění | Vypněte DHCP a nastavte statickou IP adresu (bod 4.4 nebo bod 5.2). |
| Problémy s komunikací přetrvávají | Aktualizujte firmware střídače (bod 6.1). |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
