Propojte hybridní střídače GoodWe s ovladačem Reduxi (Dongle, Bluetooth, WiFi, LAN)

Aktualizováno



Logo značky.jpg





1. Konfigurace hybridního měniče GoodWe

Pro umožnění komunikace s Reduxi přes Modbus TCP máte několik možností

1.1 WiFi/LAN dongle 1.0 přes LAN:

WiFi/LAN Kit 1.0



V tomto případě je Modbus TCP automaticky povolen s následujícím nastavením:

  • ID zařízení: 1
  • Port: 502
  • Přenosová rychlost: 9600

Pokračujte prosím na krok 4. Nastavení statické IP adresy pomocí aplikace Sems+ Classic



1.2 Pokud je střídač připojen k internetu pomocí modulu WiFi/LAN 1.0 přes WiFi:

Sada WiFi/LAN 1.0

V tomto případě musí být Modbus TCP povolen přes SolarGo

Pokračujte krokem 3. Konfigurace modulu WiFi/LAN 1.0



1.3 Pokud je střídač připojen k internetu pomocí modulu WiFi/LAN 2.0 přes LAN:

Sada WiFi/LAN 2.0

V tomto případě je Modbus TCP povoleno automaticky s následujícím nastavením:

  • ID zařízení: 1
  • Port: 502
  • Přenosová rychlost: 9600

Pokračujte krokem 2. Kontrola sériového čísla modulu WiFi/LAN 2.0



1.4 Pokud je střídač připojen k internetu pomocí modulu WiFi/LAN 2.0 přes WiFi:

Sada WiFi/LAN 2.0

V tomto případě musí být Modbus TCP aktivován prostřednictvím GoodWe After-Sale Support.

Chcete-li tak učinit, zašlete e-mail na adresu: service.se@goodwe.com

  • Předmět: Povolit MODBUS TCP pro WLAN/LAN 2.0 dongle
  • Do e-mailu uveďte následující informace:
    1. Sériové číslo střídače:
    2. Sériové číslo dongle:

Poté, co je Modbus TCP aktivován, pokračujte dalším krokem

2. Sériové číslo modulu WiFi/LAN 2.0

2.1 Pokud používáte tento modul, musíte zkontrolovat, zda se jedná o běžný modul, nebo o modul s verzí kybernetické bezpečnosti.

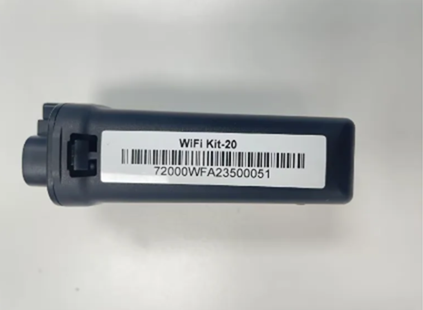

Pokud sériové číslo začíná na 72000, jedná se o běžnou verzi, jak vidíte na obrázku níže:

Pokud sériové číslo začíná na 72100, jedná se o verzi s kybernetickou bezpečností a budete muset provést další nastavení na střídači. Chcete-li to provést, postupujte podle dalších kroků.

3. Konfigurace modulu WiFi/LAN 1.0 pomocí aplikace SolarGo

3.1 Stáhněte a nainstalujte aplikaci solarGo (pokud je to nutné)

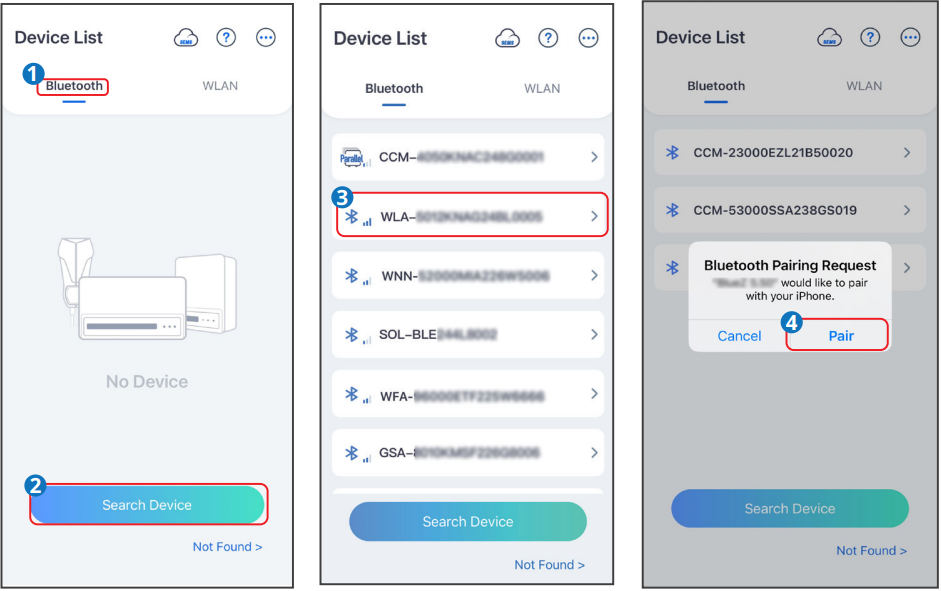

3.2 Připojení ke střídači pomocí Bluetooth

Ujistěte se, že je střídač zapnutý a že komunikační modul i samotný střídač
správně fungují.

  1. Karta Bluetoothna domovské stránce SolarGo.
  2. Karta Zařízení aktualizujte seznam.
  3. Najděte zařízení podle sériového čísla střídače. Klepnutím na název zařízení se přihlaste.

  4. Když se poprvé připojíte ke střídači přes Bluetooth, zobrazí se výzva k párování. Klepněte na Spárovat pro pokračování.

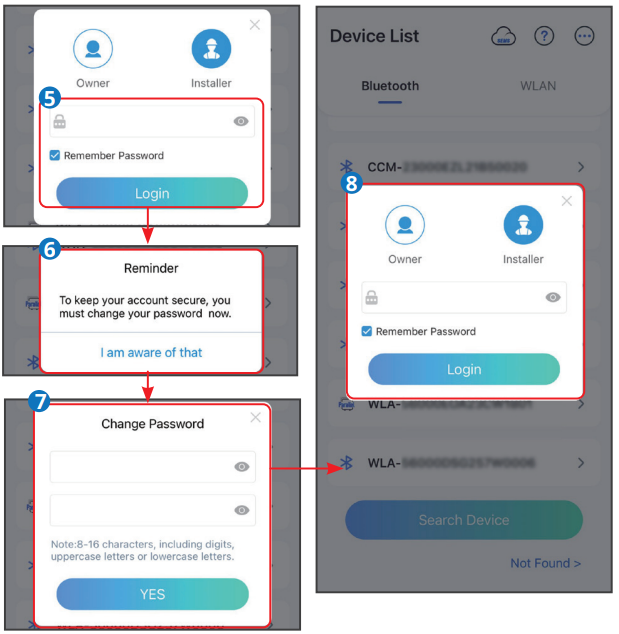

  5. Přihlaste se jako Vlastník nebo Instalátor. Počáteční heslo: 1234. Pokud již bylo heslo změněno, použijte místo toho zvolené heslo.
    (volitelné) Připomenutí ke změně hesla se zobrazí pouze v případě potřeby.
    (volitelné) Změňte heslo, pokud jste tak ještě neučinili.
  6. aktivujte funkci "Zapamatovat si heslo" a povolte Bluetooth zůstává zapnuté na následující stránce.

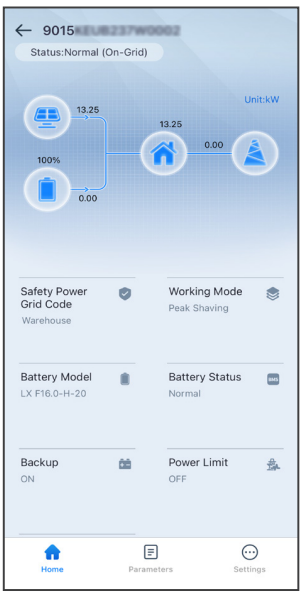

  7. Pokud bylo vše zadáno správně, budete nyní na hlavní stránce aplikace Solargo, kde můžete vidět data svého střídače.

3.3 Aktivace a konfigurace Modbus TCP

Nyní musíte upravit nastavení Modbus TCP. Ty závisí na používaném dongle.

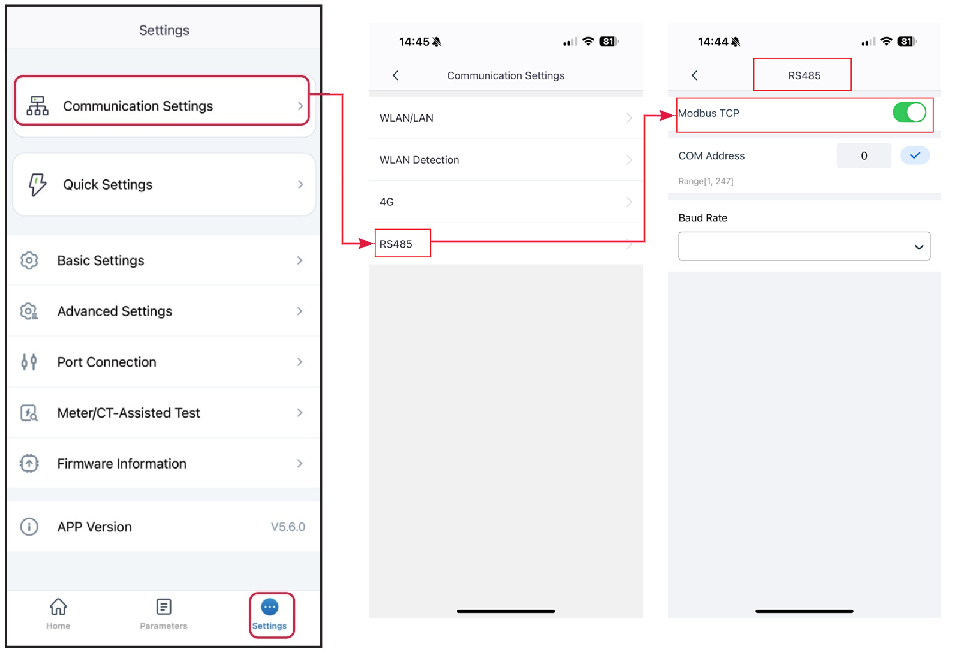

3.3.1 Běžný modul – sériové číslo začíná na 72000:

  1. Klepněte na Nastavení na dolní straně hlavní stránky
  2. Karta Communication Settings
  3. Karta RS485
  4. Povolte Modbus TCP
  5. Jakmile je Modbus TCP povoleno, musí být nastaveny adresa, ID zařízení a přenosová rychlost. Zadejte následující hodnoty:
    ID zařízení: 1
    Port: 502
    Přenosová rychlost: 9600

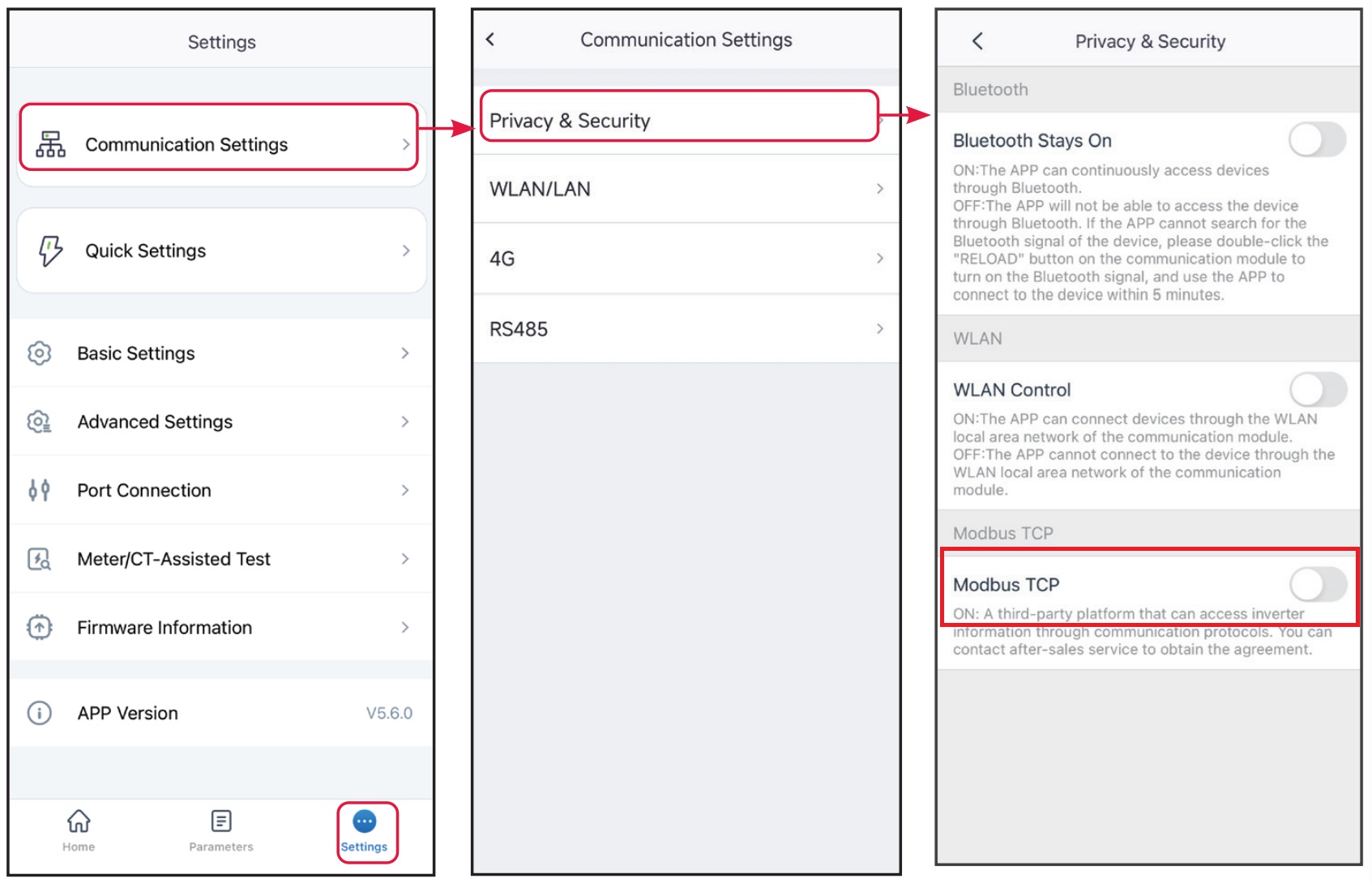

3.3.2 Modul s kybernetickou bezpečností – sériové číslo začíná na 72100:

  1. Klepněte na Nastavení na dolní straně hlavní stránky
  2. Klepněte na Soukromí a zabezpečení
  3. Povolte Modbus TCP

  4. Jakmile je Modbus TCP povoleno, musí být nastaveny adresa, ID zařízení a přenosová rychlost. Zadejte následující hodnoty:
    ID zařízení: 1
    Port: 502
    Přenosová rychlost: 9600

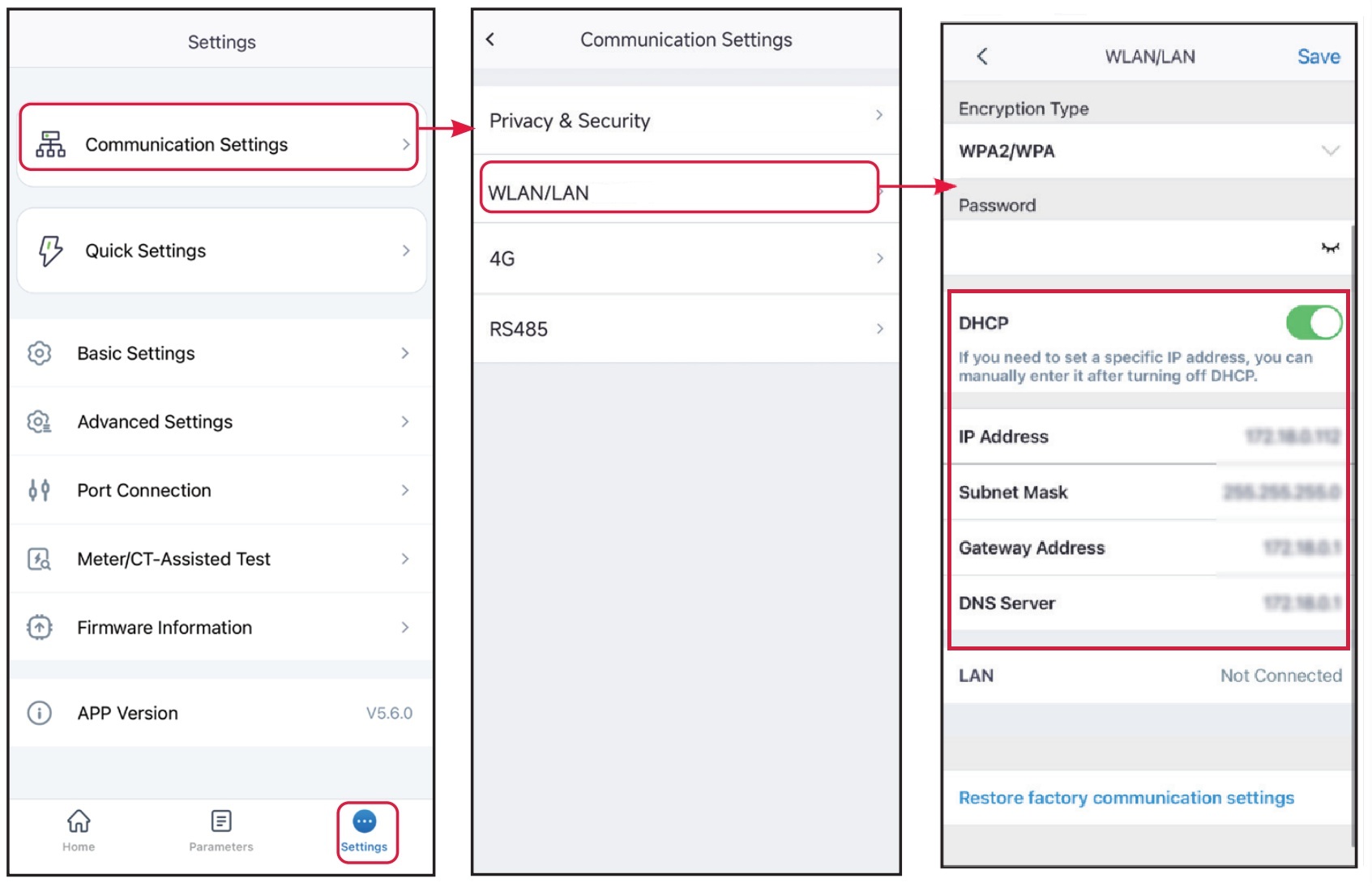

3.4 Nastavte statickou IP adresu

Dále je třeba nastavit IP adresu. Doporučujeme používat pevnou (statickou) IP adresu.

  1. Klepněte na Nastavení na dolní straně hlavní stránky
  2. Klepněte na WLAN/LAN
  3. Pokud je přepínač DHCP povolen, deaktivujte jej a ručně zadejte data odpovídající vaší síti.
    Poznámka: poznamenejte si IP adresu pro pozdější použití.

Tím je dokončena konfigurace vašeho střídače a nyní můžete přistoupit k přidání zařízení do Reduxi Controller podle kroku 6. Přidat střídač GoodWe do řadiče Reduxi



4. Nastavení statické IP adresy pomocí aplikace Sems+ Classic

4.1 Stáhněte a nainstalujte aplikaci Sems+ Classic (pokud je potřeba)





4.2 Připojte se ke střídači pomocí Bluetooth

Ujistěte se, že je střídač zapnutý a že komunikační modul i samotný střídač
správně fungují.

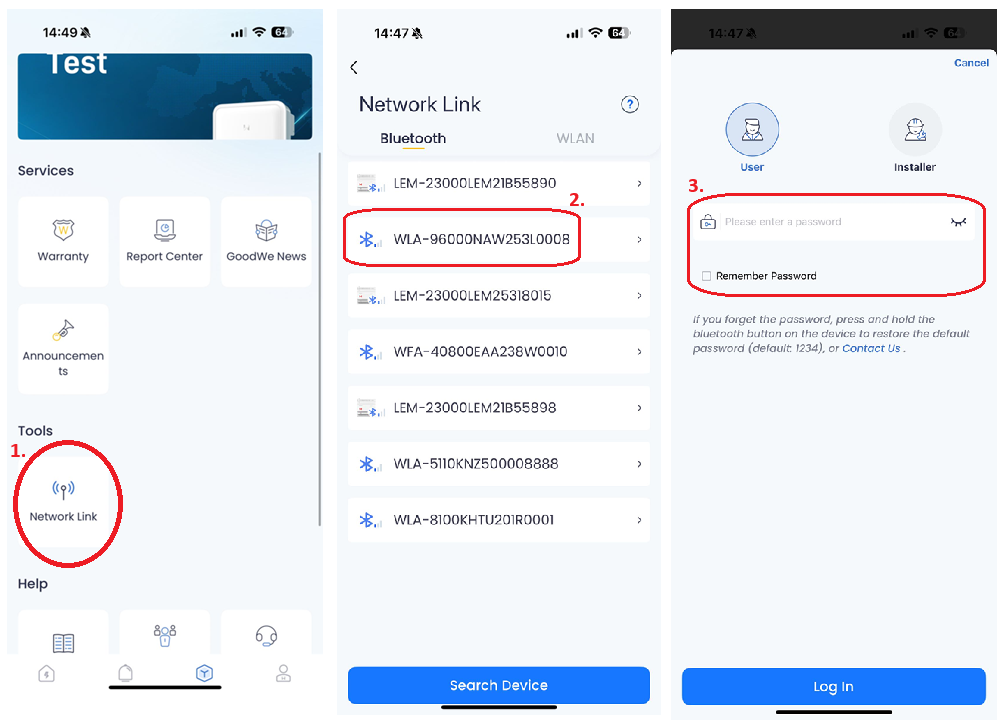

  1. Karta Síťové propojení na domovské stránce Sems+.
  2. Najděte zařízení podle sériového čísla měniče. K přihlášení klepněte na název zařízení.
    Když se poprvé připojíte ke střídači přes Bluetooth, zobrazí se výzva k párování. Klepnutím na Spárovat pokračujte.



  3. Přihlaste se jako Vlastník nebo Instalátor. Počáteční heslo: 1234. Pokud již bylo heslo změněno, použijte místo toho zvolené heslo.
    (volitelné) Připomenutí se zobrazí pouze v případě potřeby.
    (volitelné) Změňte heslo, pokud jste tak ještě neučinili.
    aktivujte funkci "Zapamatovat heslo" a pokračujte.

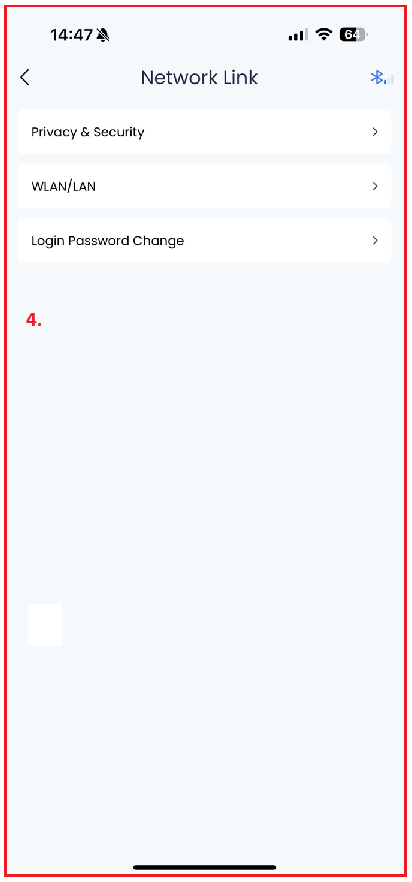

  4. Pokud bylo vše zadáno správně, budete nyní na stránce Síťového propojení, jak můžete vidět na obrázku níže:

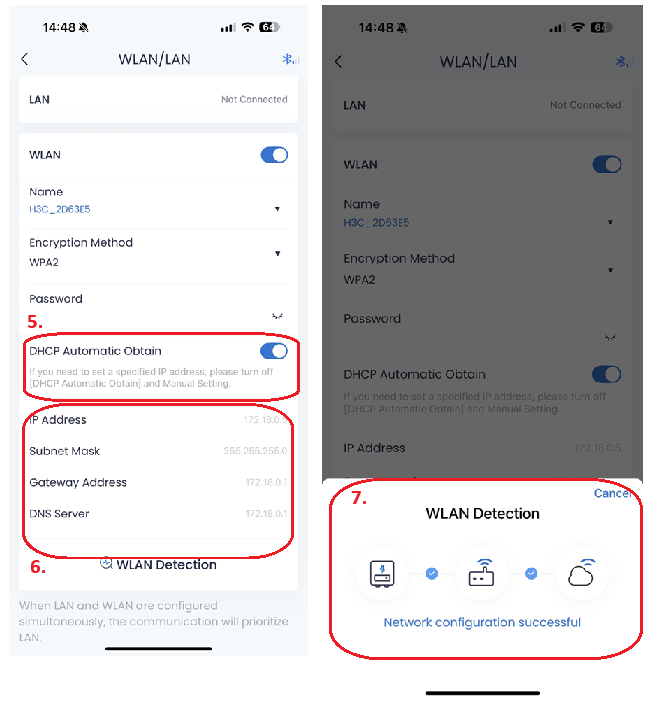

  5. Nyní je třeba nastavit IP adresu z "DHCP" na "Statická", k tomu vypněte tlačítko Automatické získání DHCP.
  6. Nyní můžete upravit nastavení IP adresy měniče tak, aby odpovídala vaší síti. Zapište si nastavení pro pozdější použití!
    Poté stiskněte WLAN Detection.




  7. Pokud bylo vše správně nakonfigurováno, obdržíte zprávu o úspěchu. Pokud obdržíte chybovou zprávu, zkontrolujte své záznamy.



Tímto je konfigurace vašeho střídače dokončena a nyní můžete přistoupit k přidání zařízení do Reduxi Controller podle kroku 6. Přidání GoodWe Inverter do Reduxi Controller

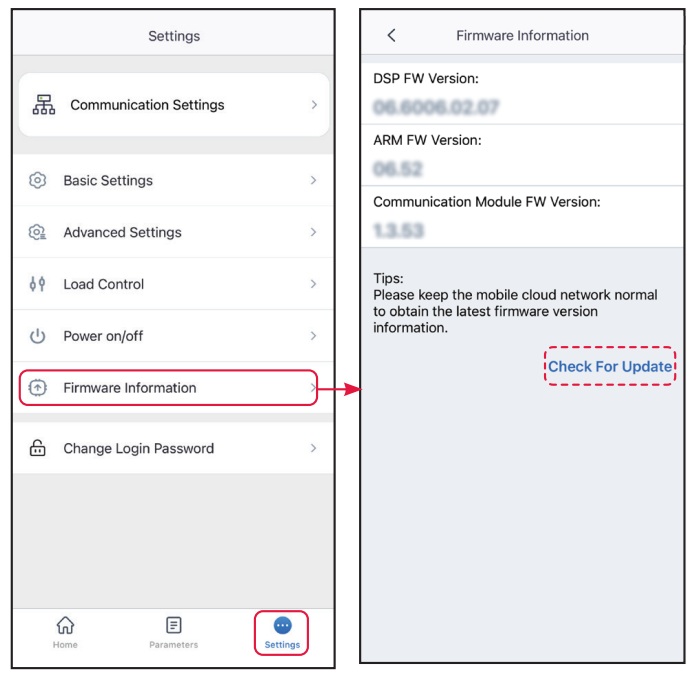

5. Provést aktualizaci firmwaru (pokud je potřeba)

V případě jakýchkoli problémů aktualizujte firmware měniče na nejnovější verzi.

  1. Klepněte na Nastavení na spodní straně hlavní stránky
  2. Klepněte na Informace o firmwaru
  3. Vyberte Zkontrolovat aktualizace

  4. Pokud je k dispozici nová verze, proveďte upgrade podle pokynů.

5.1 Konfigurace sítě

Ujistěte se, že je střídač připojen k internetu pomocí ethernetového kabelu. Pouze tak může střídač komunikovat s ovladačem Reduxi přes Modbus TCP.



5.1.1 Aktivace a konfigurace Modbus TCP

  1. Klepněte na Nastavení na spodní straně hlavní stránky
  2. Karta Soukromí a zabezpečení
  3. Povolte Modbus TCP
  4. Jakmile je Modbus TCP povoleno, musí být nastaveny adresa, ID zařízení a přenosová rychlost. Zadejte následující hodnoty:
    ID zařízení: 1
    Port: 502
    Přenosová rychlost: 9600

5.1.2 Nastavení statické IP adresy

Dále je třeba nastavit IP adresu. Doporučujeme používat pevnou (statickou) IP adresu.

  1. Klepněte na Nastavení na spodní straně hlavní stránky
  2. Karta WLAN/LAN
  3. Pokud je přepínač DHCP povolen, deaktivujte jej a ručně zadejte data odpovídající vaší síti.
    Poznámka: poznamenejte si IP adresu pro pozdější použití.

Tím je dokončena konfigurace vašeho střídače a nyní můžete pokračovat v přidávání zařízení do ovladače Reduxi.

6. Přidání střídače GoodWe do ovladače Reduxi

Po propojení Reduxi a hybridního střídače přes Ethernet jej můžete zaregistrovat jako nové zařízení (hybridní střídač GoodWe).



6.1 Přidat zařízení

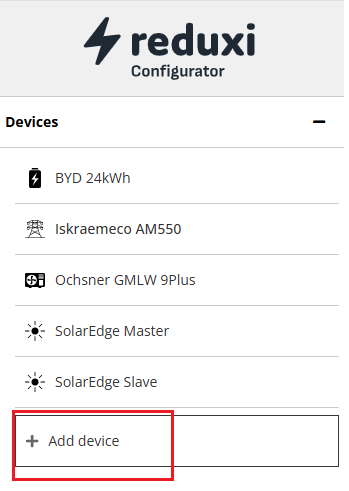

Nejprve se přihlaste do lokálního konfigurátoru Reduxi a přidejte nové zařízení kliknutím na tlačítko 'Přidat zařízení'.

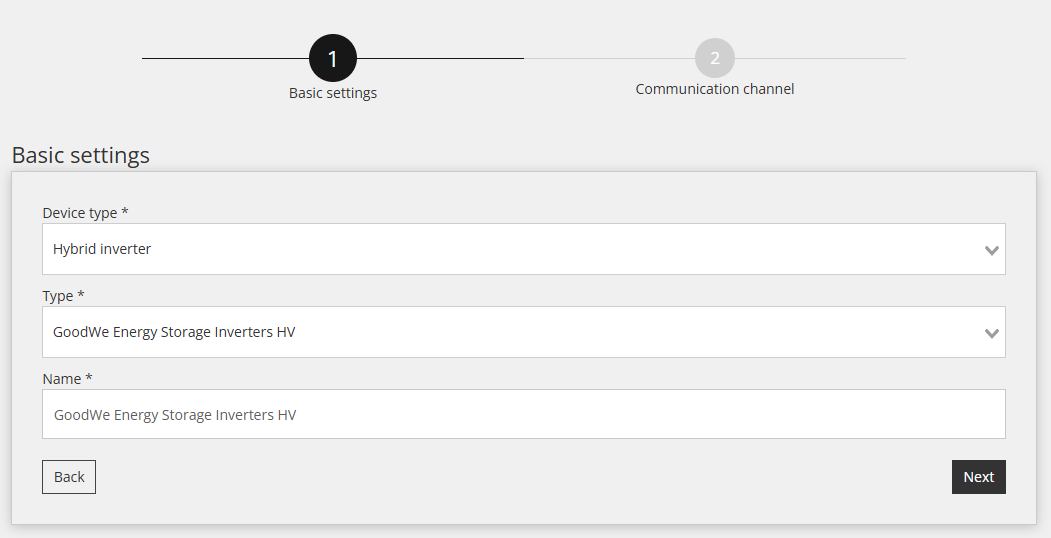

6.2 Vybrat GoodWe Hybrid Inverter

V prvním kroku jsou definována základní nastavení:

  • Vyberte typ zařízení: Hybridní střídač,
  • Vyberte typ: GoodWe Energy Storage Inverter HV,
  • Pojmenujte zařízení sami



6.3 Konfigurace zařízení pro komunikační kanál

Druhý krok zahrnuje konfiguraci komunikačního kanálu, který je nezbytný pro správnou komunikaci Modbus TCP. V tomto kroku se vytvoří komunikační spojení mezi ovladačem Reduxi a hybridním střídačem GoodWe.

Nastavení pro komunikační kanál jsou zobrazena níže:

Poznámka: Nastavte IP adresu střídače, která byla nastavena dříve.



6.4 Test komunikace

Pod všemi poli komunikačního kanálu uvedeného v předchozím kroku se nachází tlačítko "Test Communication". Toto tlačítko slouží k ověření, zda připojení Modbus TCP mezi zařízeními funguje správně.

Úspěšná odezva (příklad):

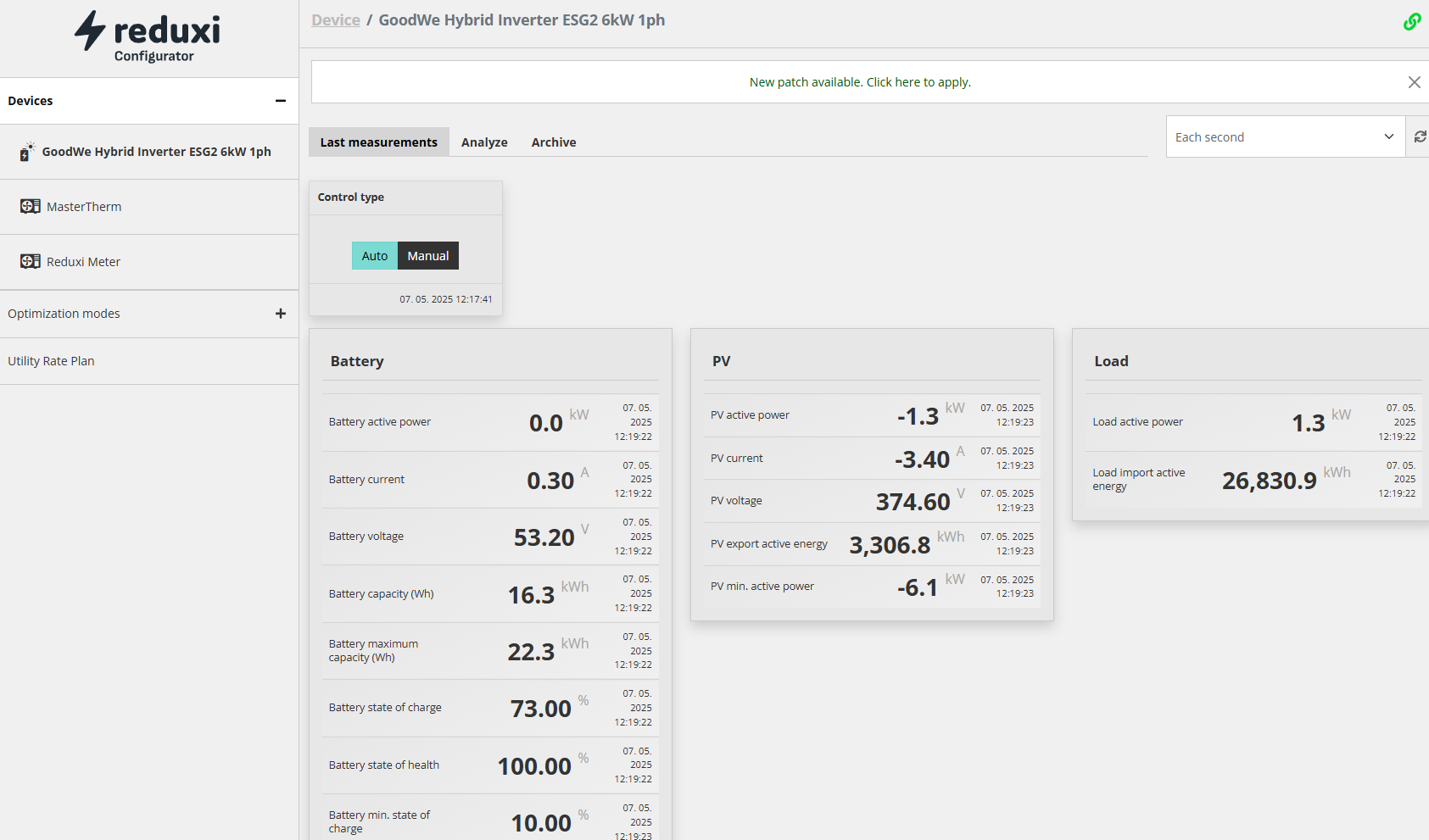

6.5. Hodnoty ze zařízení

Účelem tohoto bodu je ukázat, jak kontrolovat hodnoty ze zařízení. To se provádí v části 'Zařízení (hybridní střídač GoodWe)/Poslední měření'.

Jakmile je zařízení úspěšně přidáno prostřednictvím konfigurátoru, lze jej monitorovat prostřednictvím cloudové aplikace Reduxi.
